Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 135





ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-17

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-18

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

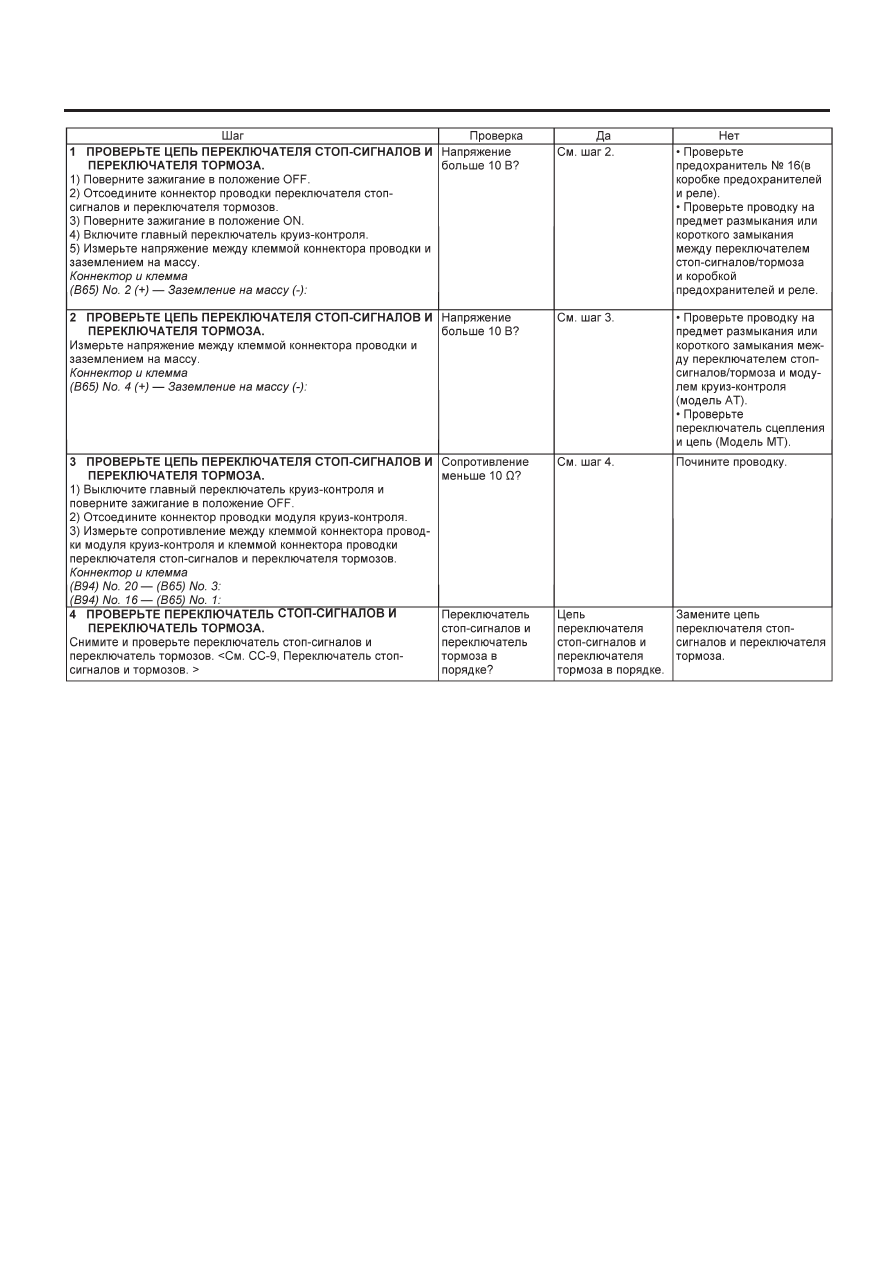

E:  ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ И ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗА

СИМПТОМ НЕПОЛАДКИ:

Круиз-контроль не может быть установлен.

ДИАГРАММА ПРОВОДКИ:

Переключатель
стоп-сигналов
и переключатель
тормоза

Переключатель сцепления (МТ)

Аккумулятор

Переключатель

стоп-сигналов

Переключа-

тель тормоза

Модель АТ

Модель МТ

Модуль

круиз-

контроля

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-19

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-20

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

F:   ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СЦЕПЛЕНИЯ (МОДЕЛЬ MT)

СИМПТОМ НЕПОЛАДКИ:

Круиз-контроль нельзя установить.

ДИАГРАММА ПРОВОДКИ:

Переключатель
стоп-сигналов
и переключатель
тормоза

Переключатель сцепления (МТ)

Аккумулятор

Переключатель

стоп-сигналов

Переключа-

тель тормоза

Модель АТ

Модель МТ

Модуль

круиз-

контроля
