Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 133





СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

CC(diag)-9

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

7) В Главном Меню выберите {Диагноз всех систем} и нажми-
те клавишу [YES].

ПРИМЕЧАНИЕ:
DTC также высвечиваются в режиме {проверка каждой систе-
мы}. Данный режим вызывается на экране Диагностики Кру-
из-Контроля при выборе {Отображение Кода(ов) Отмены}.

8) Эксплуатируйте автомобиль со скоростью не менее
40 км/ч (25 MPH) при установленной скорости круиза.
9) Если скорость круиза отменяется сама по себе (без произ-
ведения каких-либо операций отмены), на дисплее селектор-
ного монитора высветится DTC.

ОСТОРОЖНО:
• DTC также появится, когда отмену круиза произвел во-
дитель. Не путайте это.
• Во время вождения посадите рядом ассистента для
помощи при диагностике во время вождения.

ПРИМЕЧАНИЕ:
DTC будет стерт после выключения переключатель зажигания
или главного переключателя круиз-контроля.

3.  ДИАГНОСТИКА РЕАЛЬНОГО ВРЕМЕНИ

1) Подсоедините селекторный монитор.
2) Включите переключатель зажигания и главный переключа-
тель круиз-контроля.
3) Включите Селекторный Монитор Subaru.
4) В Главном Меню выберите {Проверка каждой системы} и
нажмите клавишу [YES].
5) В Меню Выбора Системы выберите {Круиз-контроль} и на-
жмите клавишу [YES].
6) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.
7) На экране Диагностики Круиз-контроля выберите {Отобра-
жение и сохранение текущих данных} и нажмите клавишу [YES].
8) Убедитесь в нормальном отображении индикации при ра-
боте с контрольными приборами, как показано ниже:
• Нажмите/отпустите педаль тормоза (Переключатель стоп-
сигналов и переключатель тормоза включаются.)
• Включите переключатель "УСТАНОВКА/НАКАТ".
• Включите переключатель "ВОЗОБНОВЛЕНИЕ/УСКОРЕНИЕ".
• Нажмите/отпустите педаль сцепления. (Модель MT)
• Установите ручку селектора в положение P или N. (Модель AT)

ПРИМЕЧАНИЕ:
• Для информации о детальной работе см.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИ-
ТОРА SUBARU.
• Для деталей относительно DTC см. Список DTC. <См.
CC(diag)-24, Список DTC.>

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-10

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

6. Процедура диагностики с симптомами

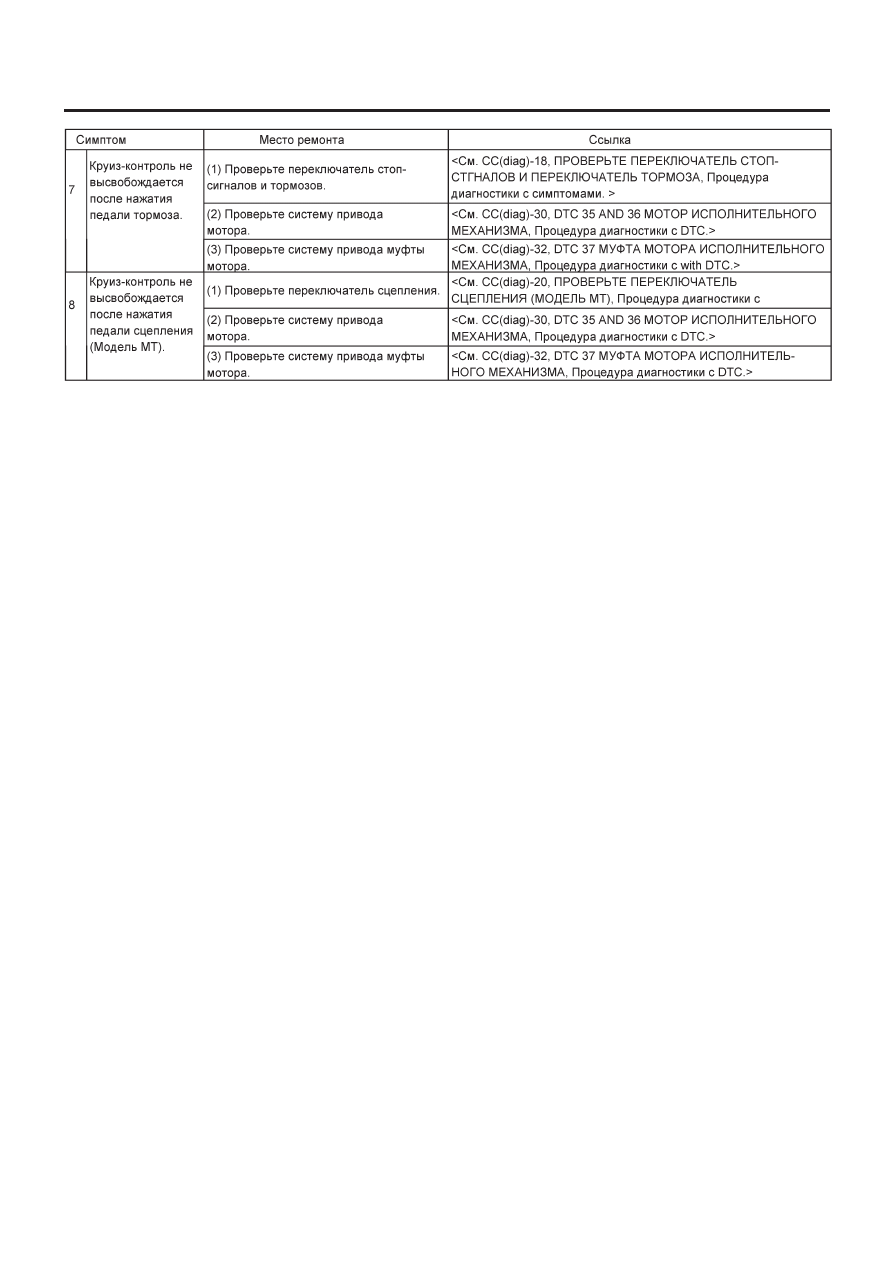

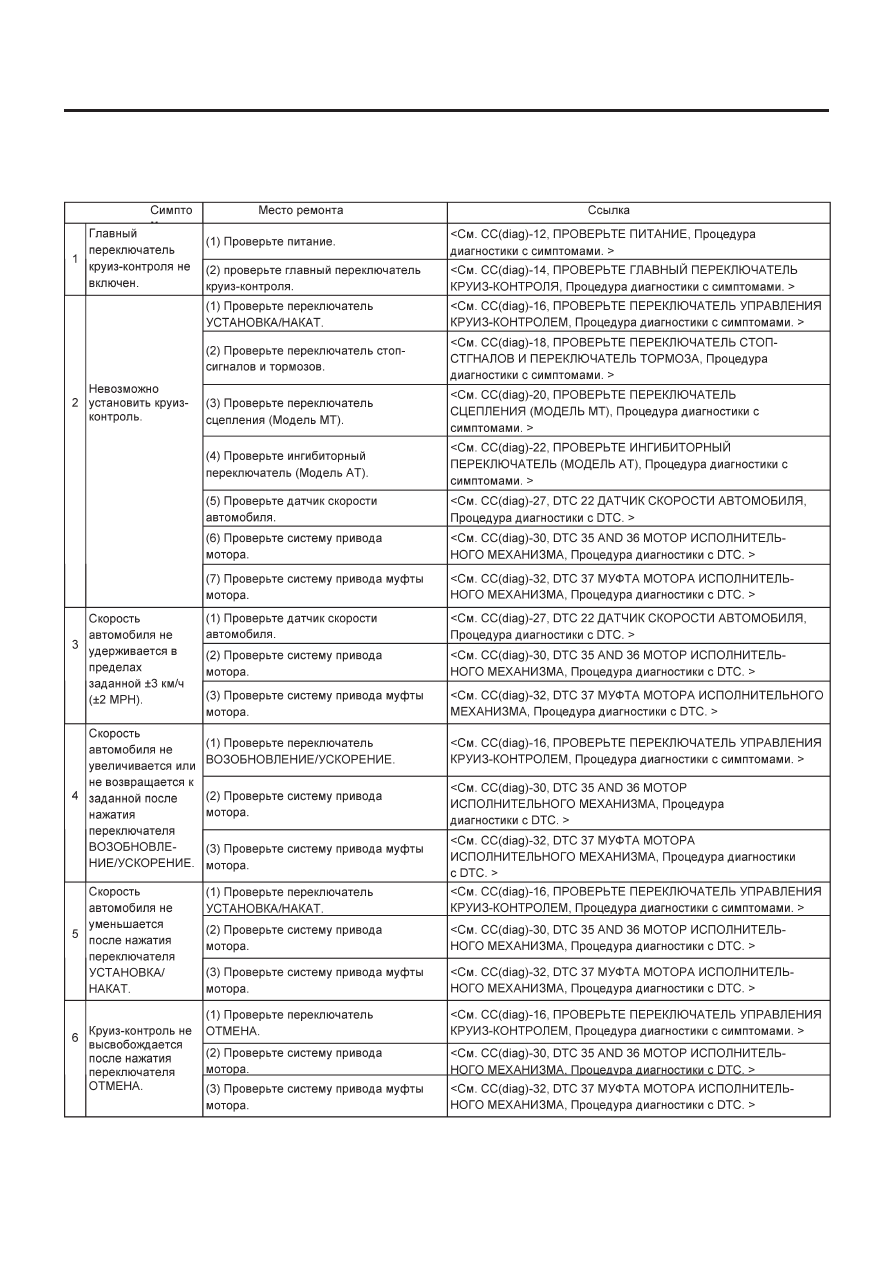

A: ТАБЛИЦА СИМПТОМОВ

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-11

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С СИМПТОМАМИ

CC(diag)-12

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

B: ПРОВЕРЬТЕ ПИТАНИЕ

СИМПТОМ НЕПОЛАДКИ:
Круиз-контроль возможно установить, но индикатор не загорается. (При нажатии главного переключателя.)

ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Главный переключатель

круиз-контроля

Аккумулятор

Модуль круиз-контроля
