СИСТЕМА КРУИЗ-КОНТРОЛЯ
(ДИАГНОСТИКА)

CC(diag)

Стр.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

CC(diag)-2

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

1. Общая процедура диагностики

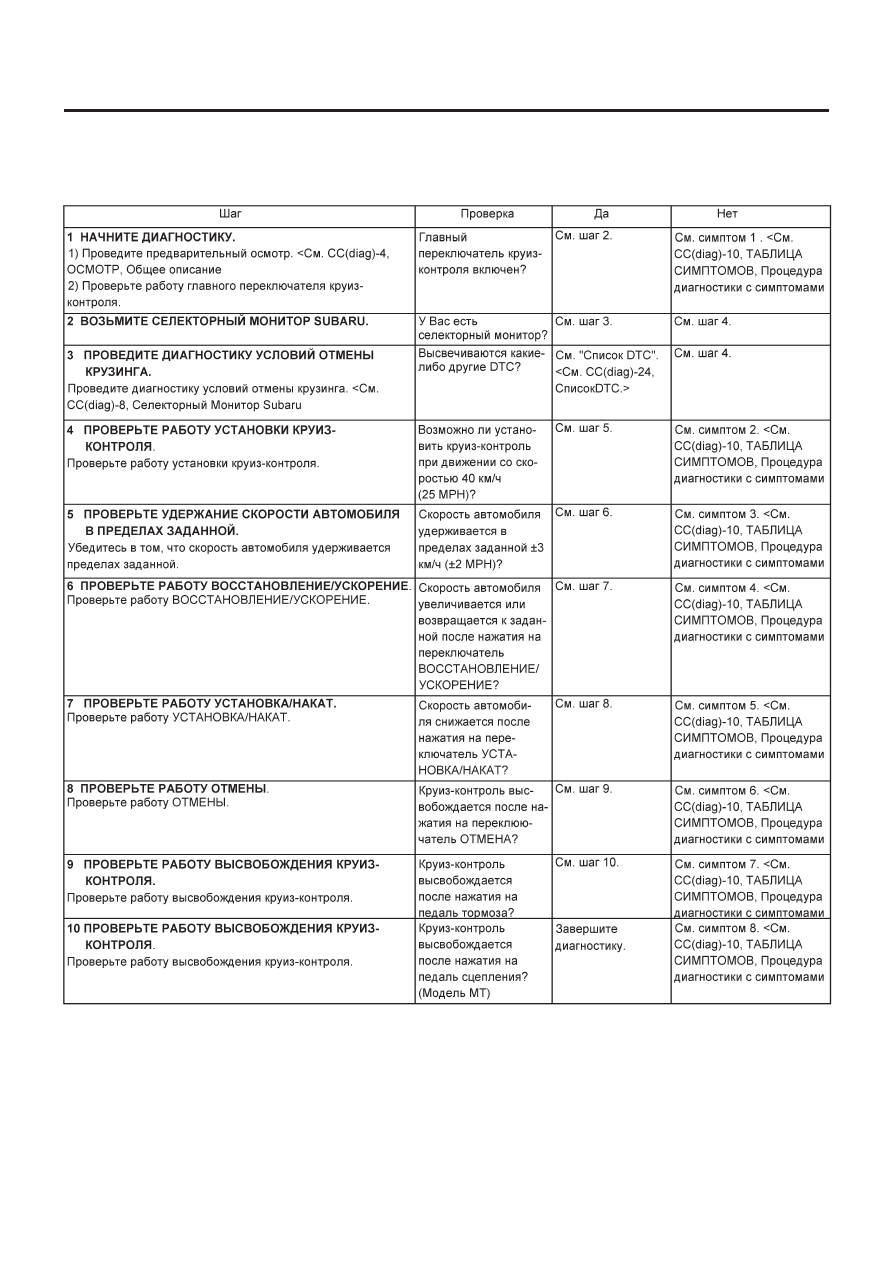

A: ПРОЦЕДУРА

.>

.>

ОБЩЕЕ ОПИСАНИЕ

CC(diag)-3

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

2. Общее описание

A: ОСТОРОЖНО

1. ДОПОЛНИТЕЛЬНАЯ СДЕРЖИВАЮЩАЯ СИСТЕМА "ПОДУШКА БЕЗОПАСНОСТИ"

Система проводки подушек безопасности проложена рядом с модулем круиз-контроля и переключателем управления круиз-кон-
тролем.

ОСТОРОЖНО:
• Вся проводка и коннекторы системы подушек безопасности окрашены в желтый цвет. Не используйте электрическое
тестовое оборудование на этих цепях.
• Следите за тем, чтобы не повредить проводку системы подушек безопасности при обслуживании модуля круиз-конт-
роля и переключателя управления круиз-контролем.

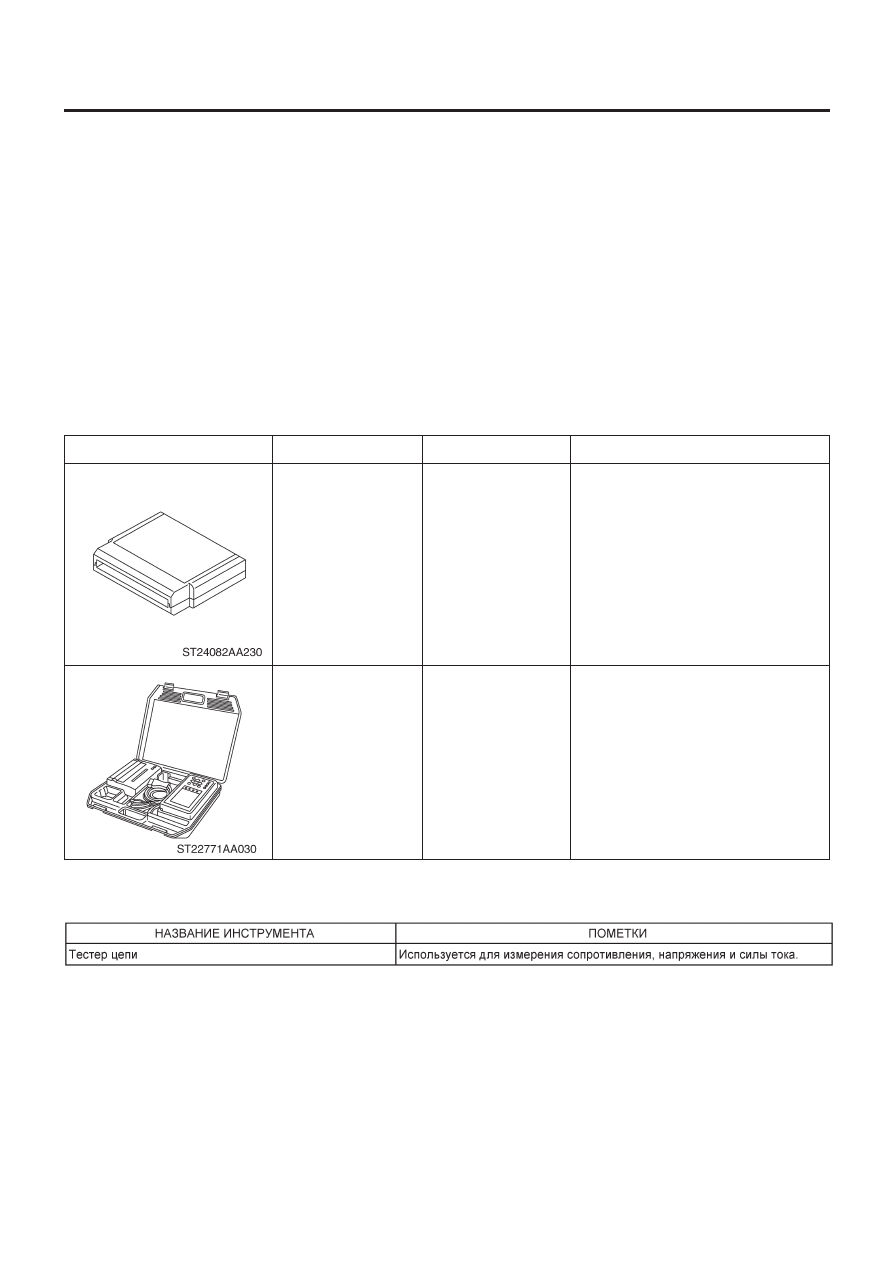

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

CC(diag)-4

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

C: ОСМОТР

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и удельную плотность
электролита.

Стандартное напряжение:

12 В или больше

Удельная плотность:

Выше 1.260

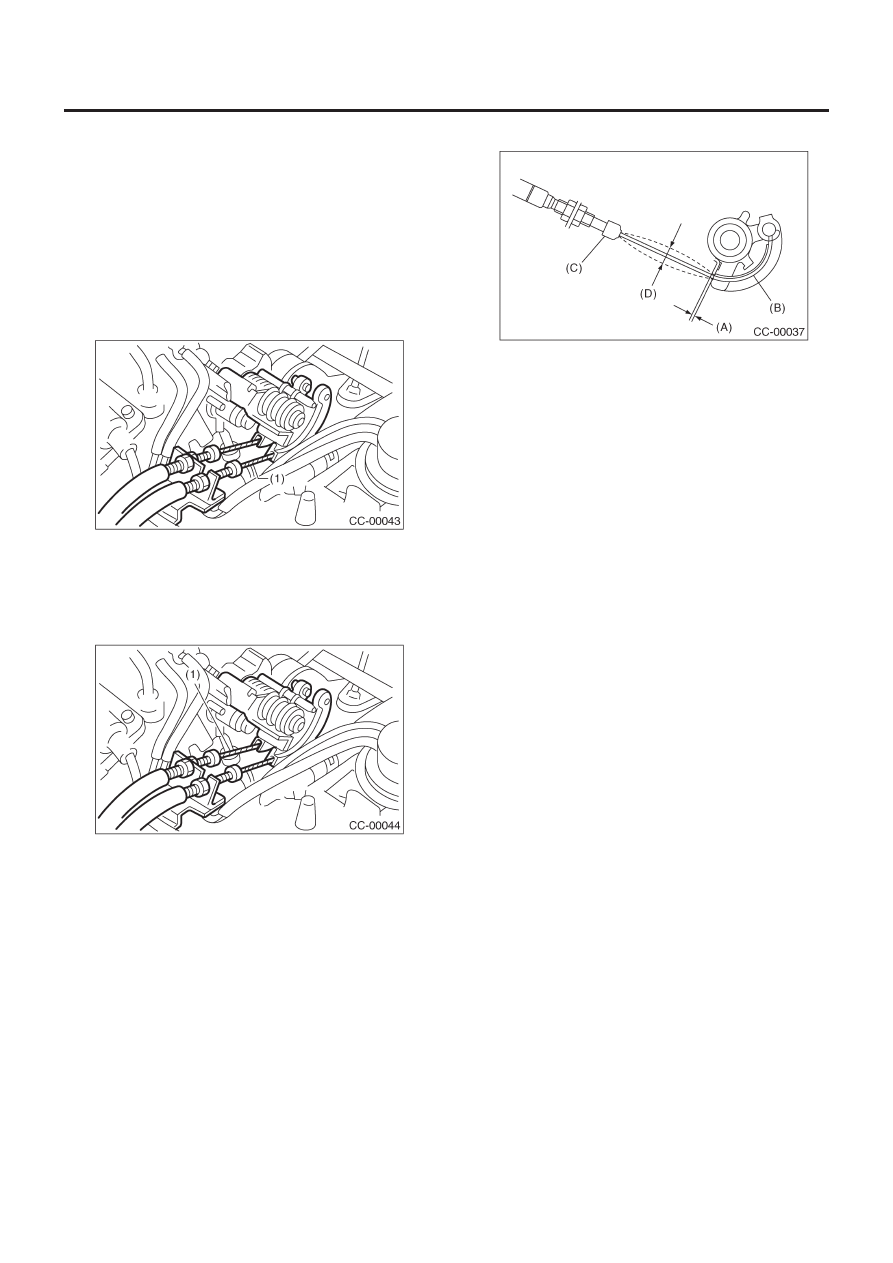

2. ТРОС КРУИЗ-КОНТРОЛЯ

(1)    Трос круиз-контроля

Проверьте установку троса круиз-контроля. В случае несоот-
ветствия надежно закрепите трос.

3. ТРОС АКСЕЛЕРАТОРА

(1)    Трос акселератора

Проверьте движение троса акселератора, когда дроссель
круиз-контроля двигается рукой. В случае несоответствия
проверьте кулачок дросселя.

4. КУЛАЧОК ДРОССЕЛЯ

Проверьте плавность хода кулачка дросселя. В случае несо-
ответствия отремонтируйте кулачок дросселя.

5. СВОБОДНЫЙ ХОД ТРОСА

Убедитесь в том, что зазор (A) между кулачком дросселя и
рычагом или значение (D) отклонения троса (B) находится в
пределах спецификаций.

Зазор между кулачком дросселя и рычагом:

0 — 1 мм (0 — 0.04 in)

Отклонение внутреннего троса:

1 —8 мм (0.04 — 0.31 in)

В случае несоответствия отрегулируйте зазор с помощью ре-
гулировочной гайки.

ПРИМЕЧАНИЕ:
Убедитесь в том, что крышка (C) стоит в пазу.
