РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-59

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

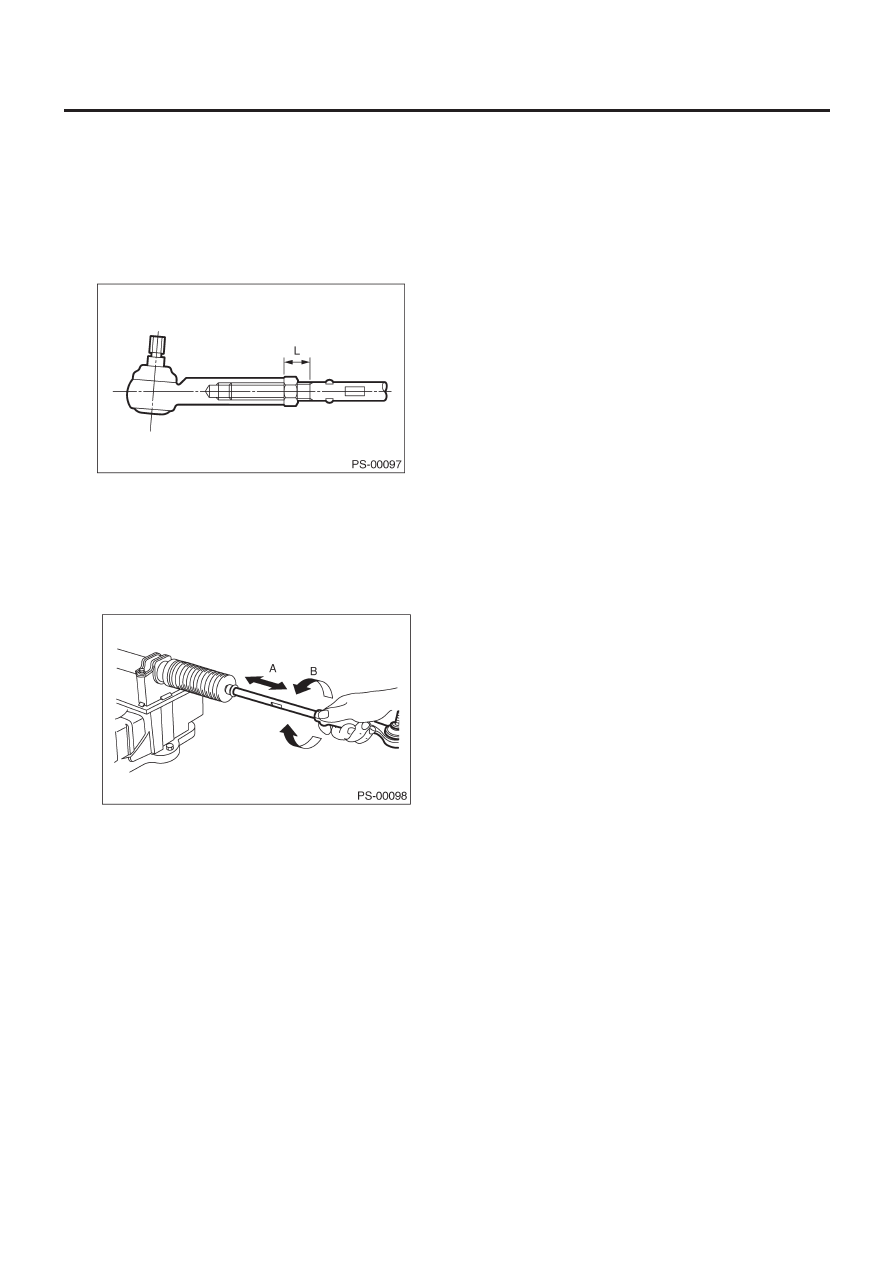

36) Если конец тяговой штанги демонтировался, вкрутите за-
порную гайку и конец тяговой штанги в винтовую часть тяго-
вой штанги, а затем временно затяните запорную гайку в по-
ложении, указанном на рисунке.

Установочная длина тяговой штанги: L

Седан:

25 мм (0.98 in)

Wagon:

15 мм (0.59 in)

37) Проверьте распределительную коробку следующим об-
разом:
"A" Удерживая конец тяговой штанги, максимально быстро
поработайте от упора до упора два-три раза.
"B" Удерживая конец тяговой штанги, медленно поверните ее
по максимально возможному радиусу два-три раза.
После этого убедитесь в том, что чехол установлен в указан-
ном положении без сдутия.

38) Снимите распределительную коробку с ST.

ST

926200000

СТЕНД

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-60

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

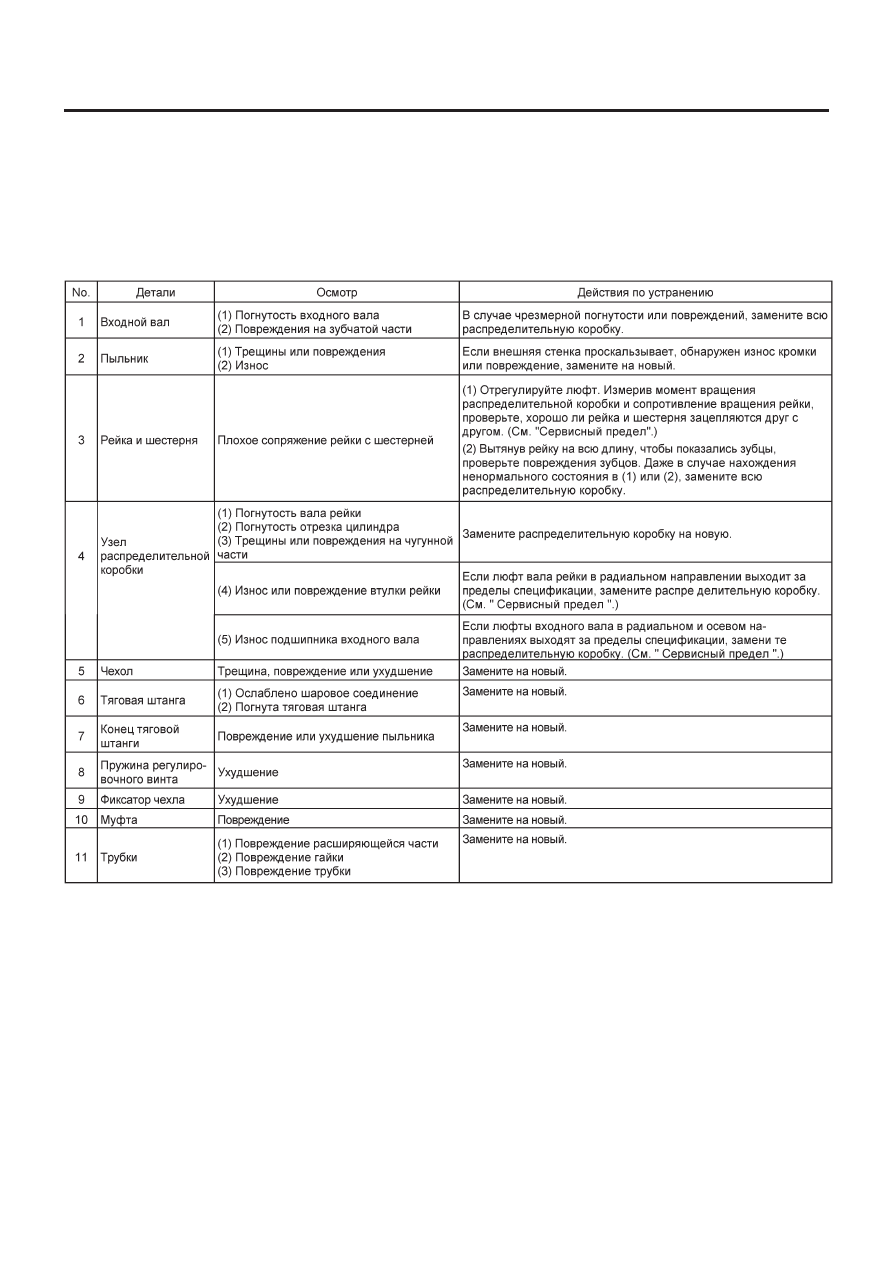

E:   ОСМОТР

1.  ОБЩИЙ ОСМОТР

1) Почистите все разобранные детали и проверьте их на предмет износа, повреждений и других поломок. При необходимости по-
чините или замените их.
2) При разборке проверьте внутреннюю часть распределительной коробки на наличие воды. В случае обнаружения воды тщатель-
но проверьте чехол на предмет повреждений, а пыльник входного вала, регулировочный винт и фиксаторы чехлов — на предмет
плохого уплотнения. В случае поломок замените эти детали на новые.

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-61

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

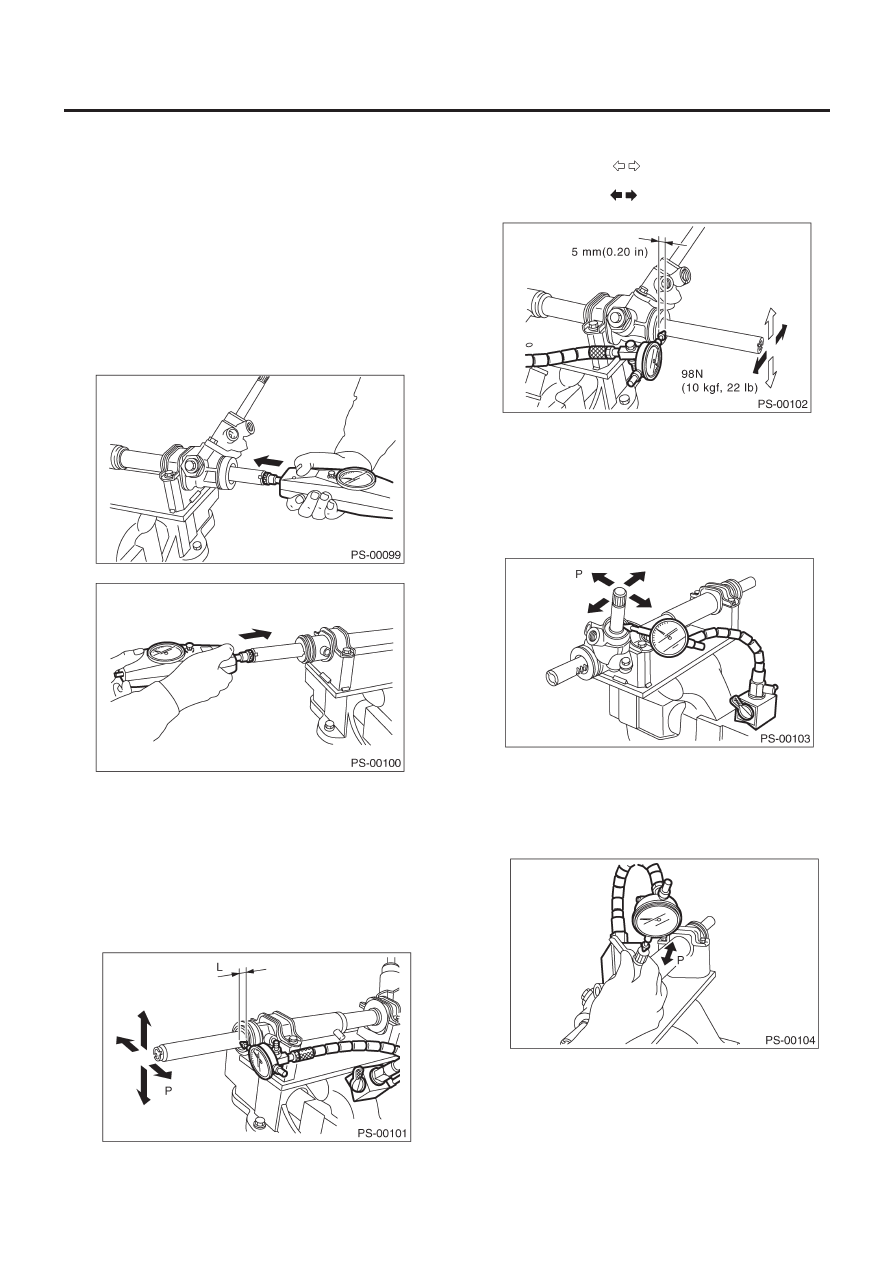

2. СЕРВИСНЫЙ ПРЕДЕЛ

Проведите следующий замер. Если он превышает указанный
сервисный предел, отрегулируйте или замените.

ПРИМЕЧАНИЕ:
При осуществлении замера фиксируйте распределительную
коробку в тисках с помощью ST. Никогда не фиксируйте ко-
робку в тисках с посредстом прокладки алюминиевых пла-
стин и т.д. между коробкой и тисками.

ST

926200000

СТЕНД

Сопротивление скольжения вала рейки:

Сервисный предел

400 Н (41 кгс, 90 Ib) или меньше

3. ЛЮФТ ВАЛА РЕЙКИ

В РАДИАЛЬНОМ НАПРАВЛЕНИИ

Левостороннее руление:

Сервисный предел

0.19 мм (0.0075 in) или меньше

При условии

L: 5 мм (0.20 in)
P: 98 Н (10 кгс, 22 Ib)

Правостороннее руление:

Сервисный предел

Направление    <-->

0.3 мм (0.012 in) или меньше

Направление <-->

0.19 мм (0.0075 in) или меньше

4. ЛЮФТ ВХОДНОГО ВАЛА

В радиальном направлении:

Сервисный предел

0.18 мм (0.0071 in) или меньше

При условии

P: 98 Н (10 кгс, 22 Ib)

В осевом направлении:

Сервисный предел

0.5 мм (0.020 in) или меньше

При условии

P: 20 —49 Н (2 —5 кгс, 4—11 Ib)

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-62

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

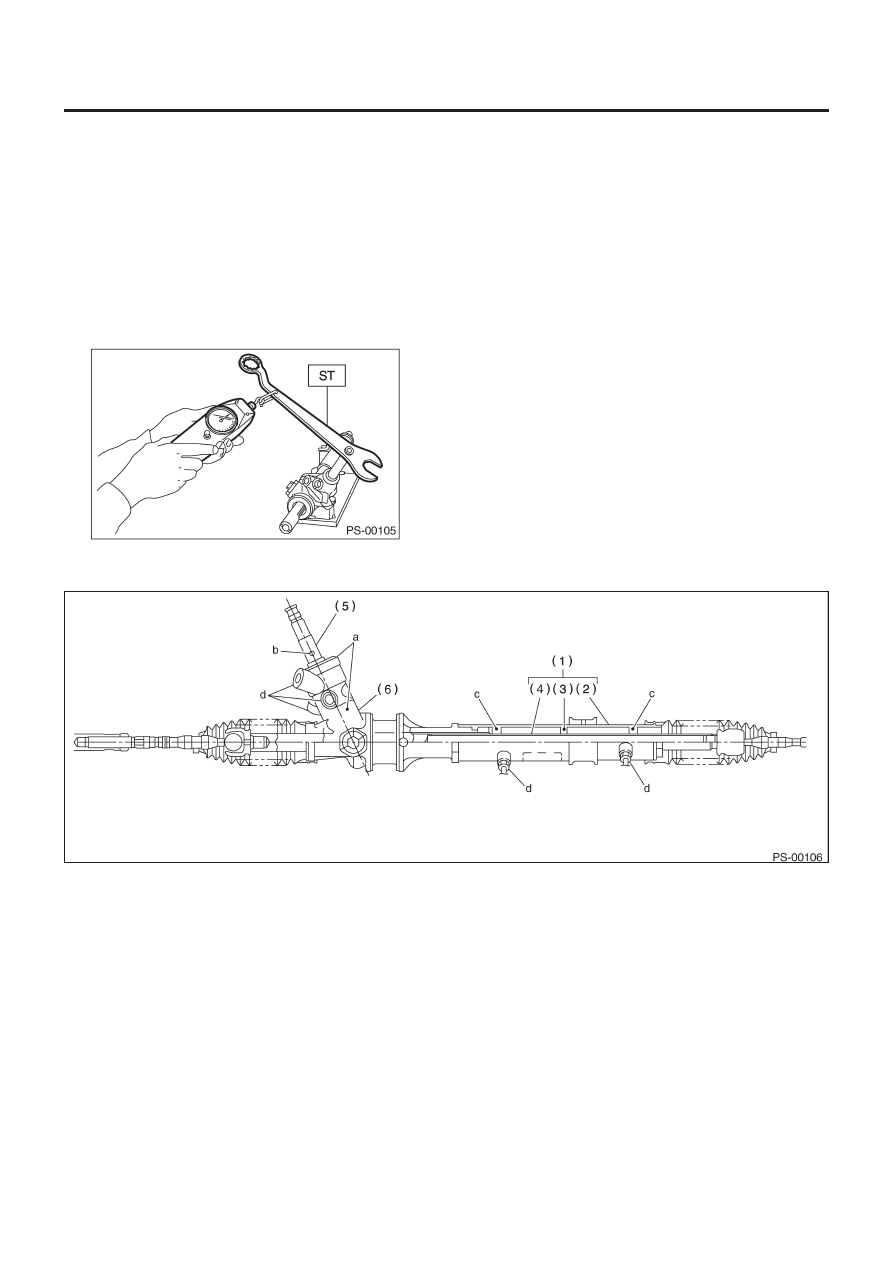

5. СОПРОТИВЛЕНИЕ ВРАЩЕНИЯ

РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

С помощью ST  измерьте сопротивление вращения распре-
делительной коробки.

ST

34099PA100

ГАЕЧНЫЙ КЛЮЧ

Сервисный предел

Максимально допустимое сопротивление

10.5 Н (1.1 кгс, 2.4 Ib) или меньше

Разница между правым и левым сопротивлением
вращения:  Менее 20%

6. ПРОТЕЧКА МАСЛА

(1) Усилительный

цилиндр

(2) Цилиндр
(3) Поршень

рейки

(4) Рейка
(5) Входной

вал

(6) Кожух

клапана
