ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-89

ABS (ДИАГНОСТИКА)

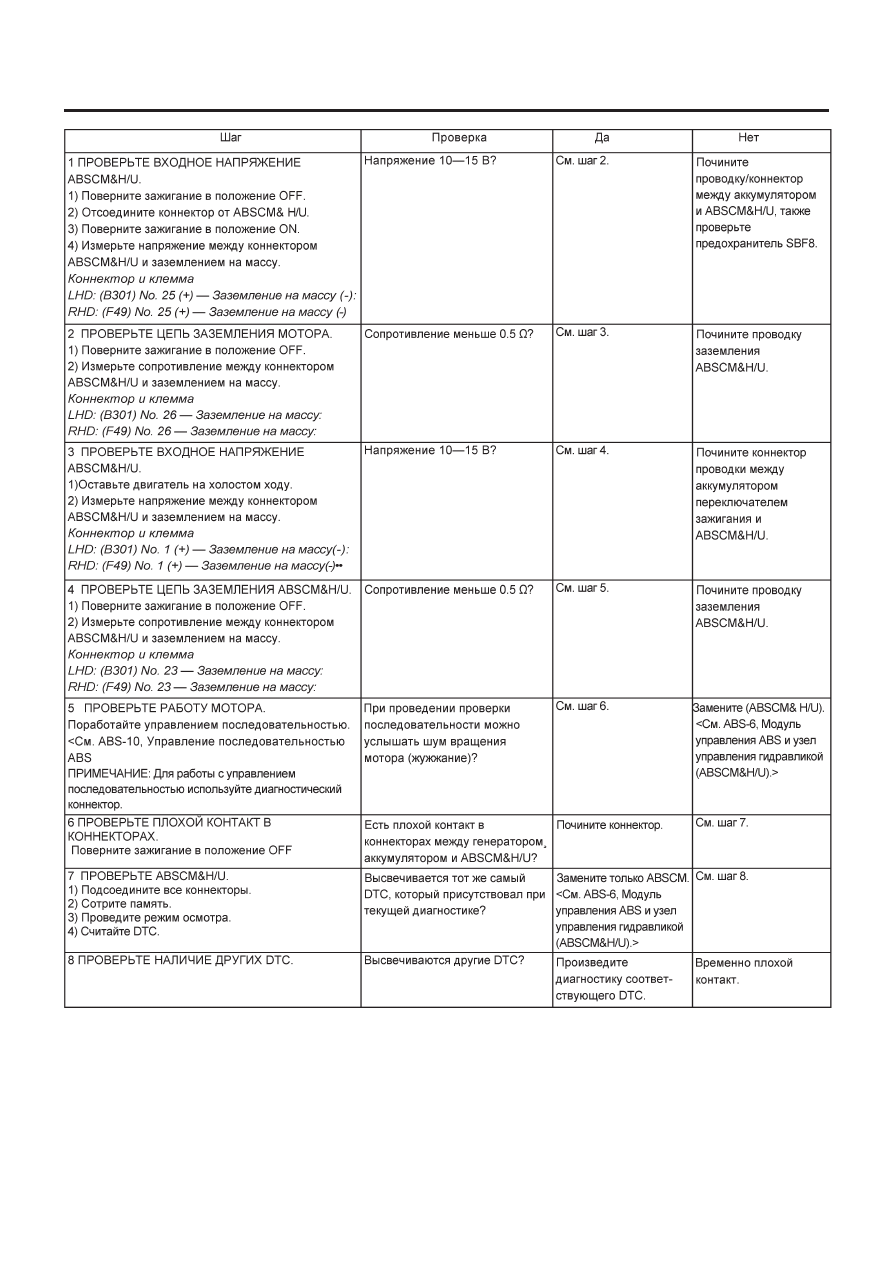

AC: DTC 52 ПОЛОМКА МОТОРА

ДИАГНОЗ:
• Неисправен мотор
• Неисправно реле мотора
• Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

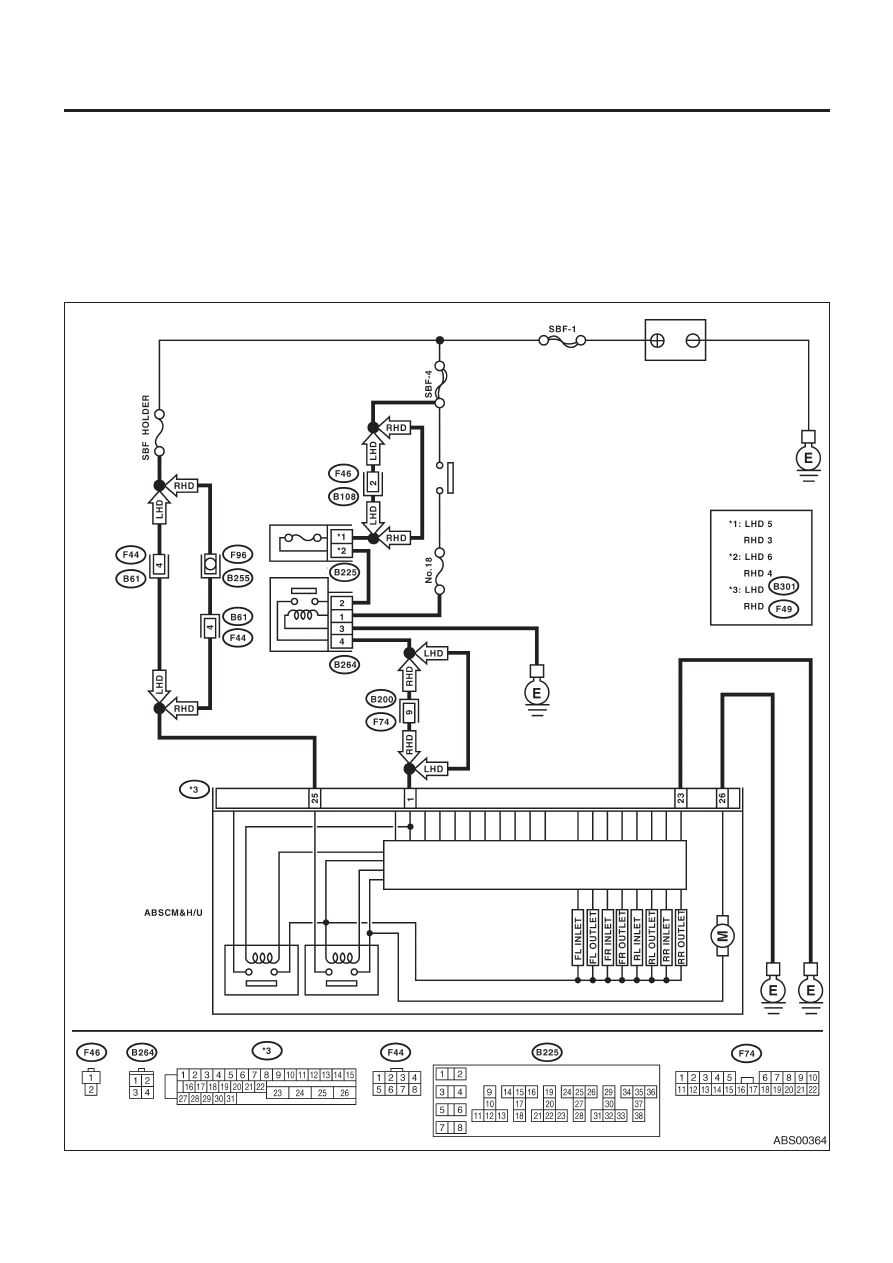

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Держатель
реле

Аккумулятор

Реле ABS

Реле клапана Реле мотора

Соленоидный

клапан

Мотор насоса

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-90

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-91

ABS (ДИАГНОСТИКА)

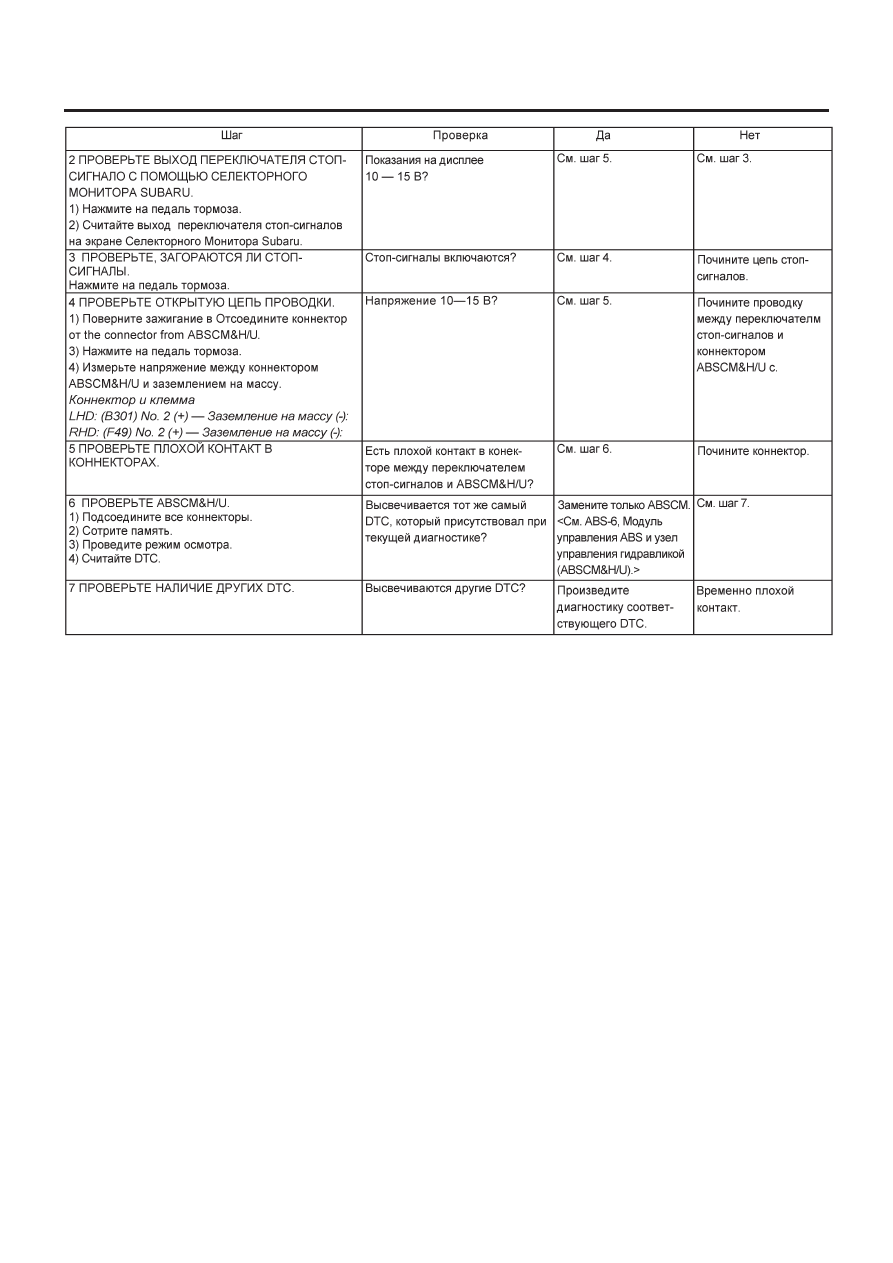

AD: DTC 54 НЕПОЛАДКА ЦЕПИ СИГ НАЛА ПЕРЕКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ

ДИАГНОЗ:
• Неисправен переключатель стоп-сигналов

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

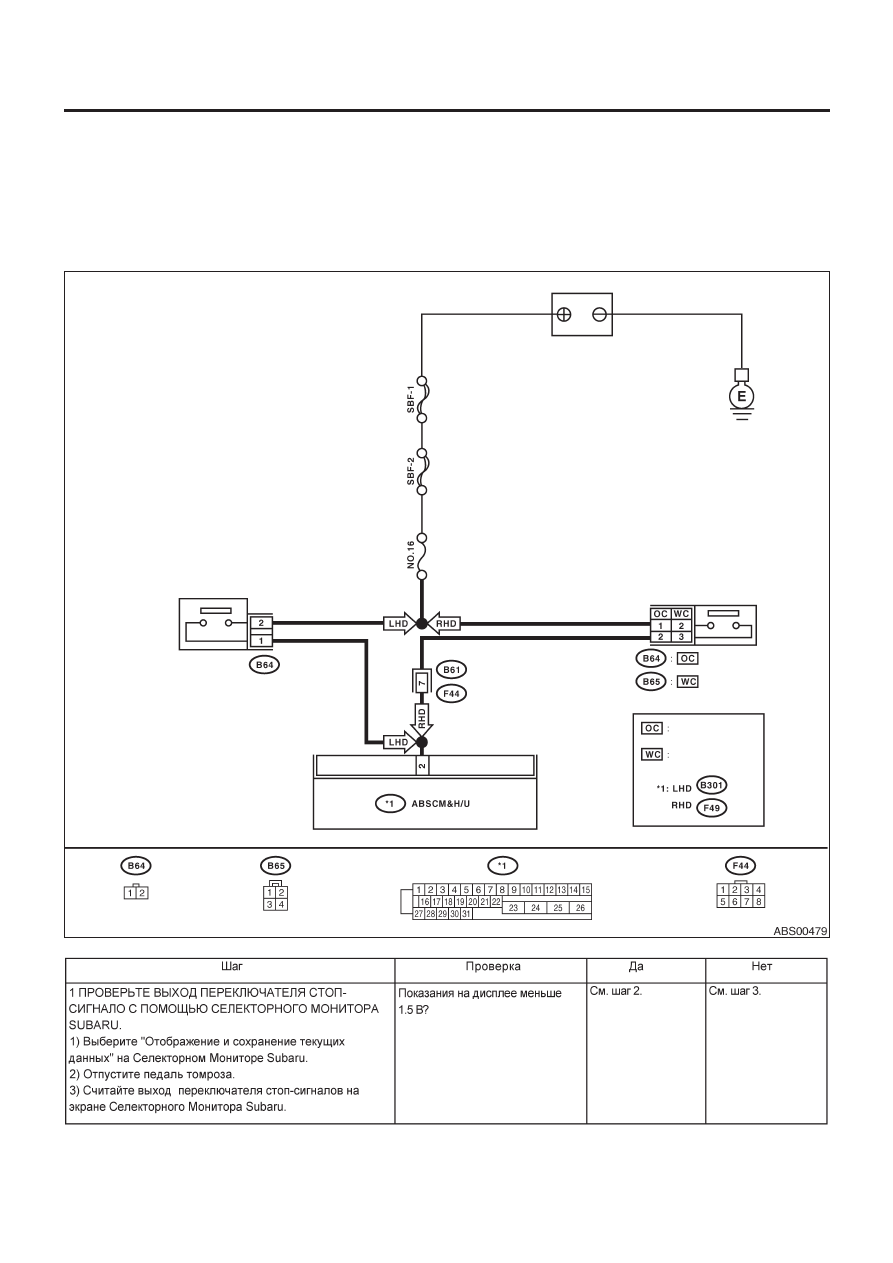

ДИАГРАММА ПРОВОДКИ:

Без круиз-
контроля
С круиз-
контролем

Переключатель стоп-сигналов

Переключатель стоп-сигналов

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-92

ABS (ДИАГНОСТИКА)
