Subaru Impreza: тормозная систем. Руководство - часть 25

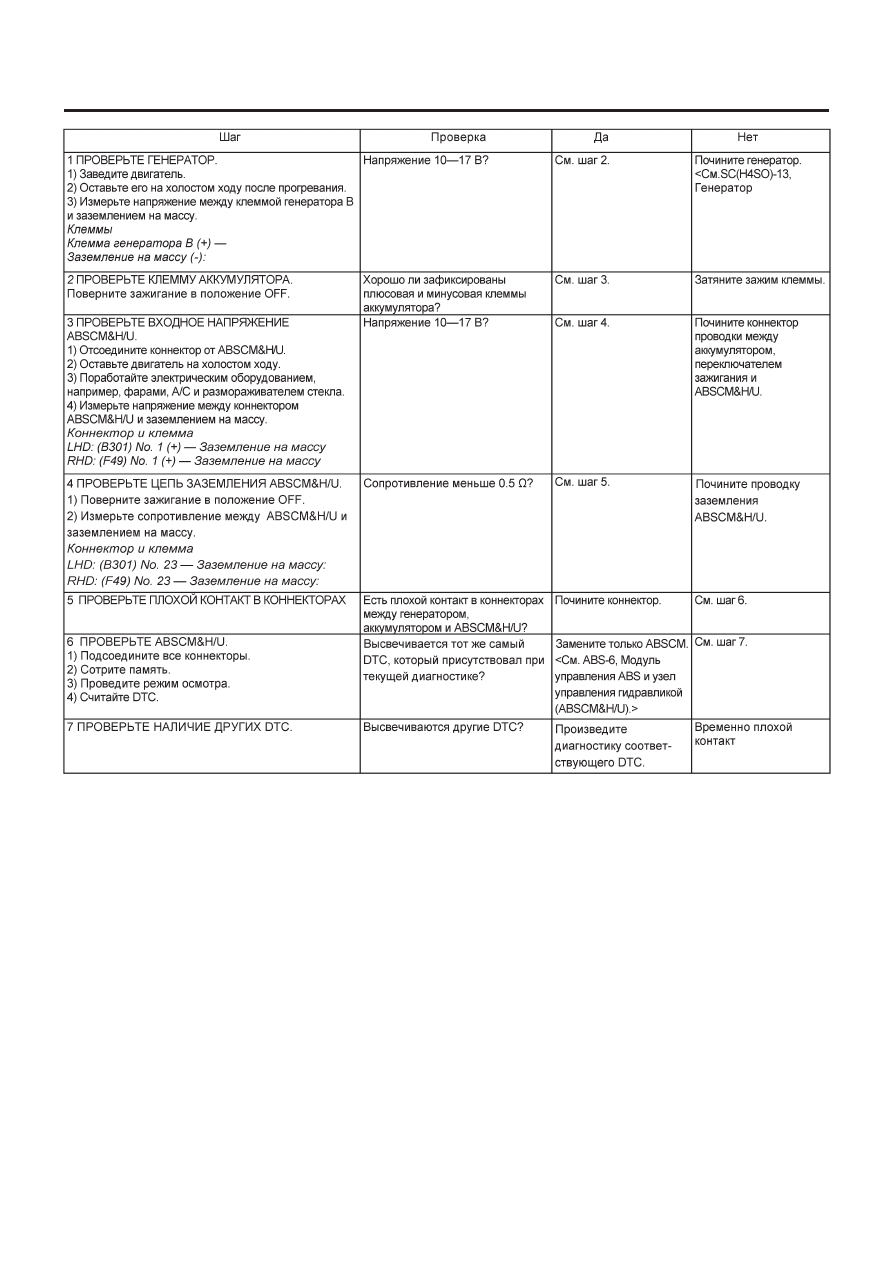

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-73

ABS (ДИАГНОСТИКА)

.>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-74

ABS (ДИАГНОСТИКА)

V:   DTC 42 СЛИШКОМ ВЫСОКОЕ НАПРЯЖЕНИЕ ПИТАНИЯ

ДИАГНОЗ:
•
Высокое напряжение источника питания ABSCM&H/U.

СИМПТОМ НЕПОЛАДКИ:
•
ABS не работает.
• EBD может не работать.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS временно загорается предупреждающий световой сигнал тормозов, когда
EBD не работает. Обе предупреждающие лампы гаснут при восстановлении напряжения.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-75

ABS (ДИАГНОСТИКА)

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Генератор

Аккумулятор

Держа-
тель
реле

Реле
ABS

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-76

ABS (ДИАГНОСТИКА)
