Subaru Impreza: тормозная систем. Руководство - часть 27

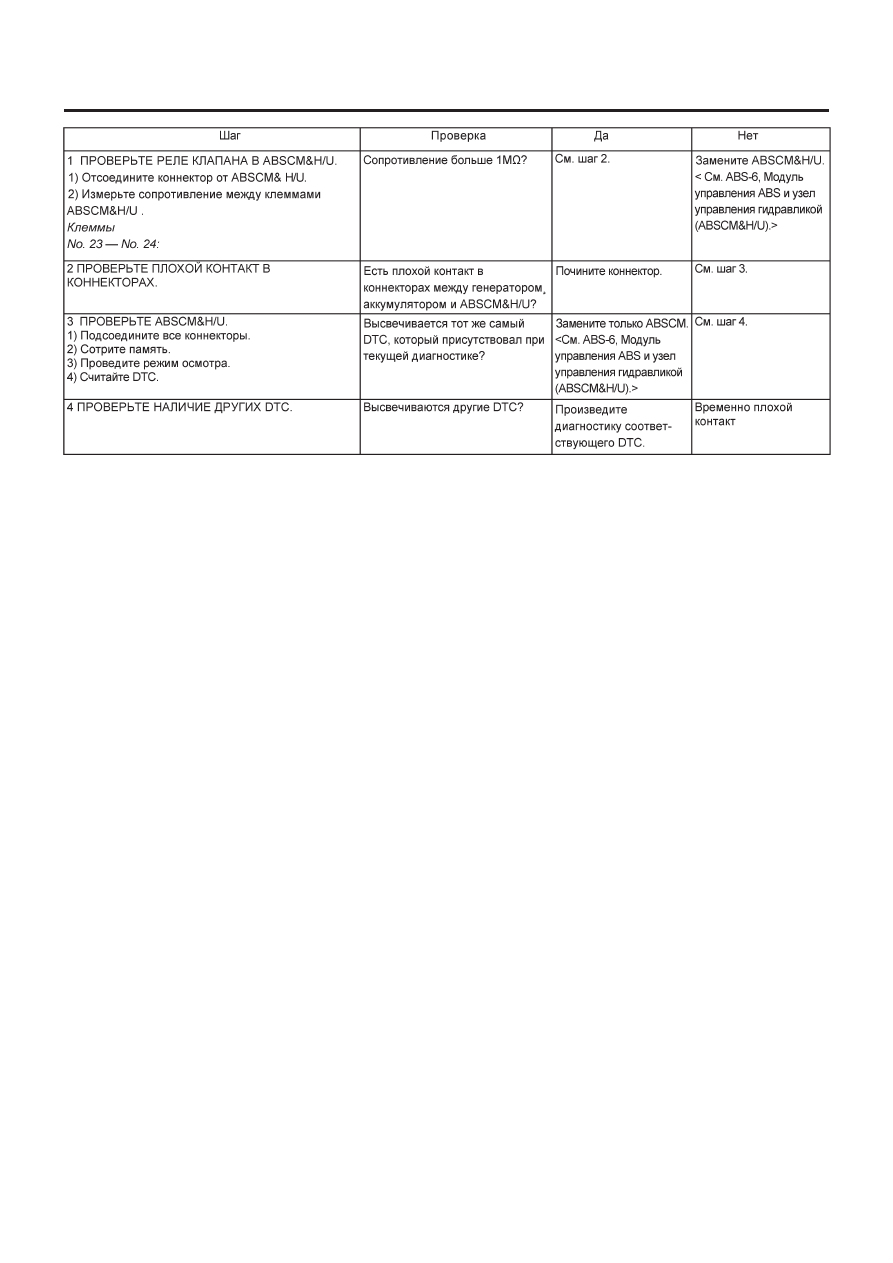

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)
ABS(diag)-81
ABS (ДИАГНОСТИКА)
Y: DTC 51 ПОЛОМКА РЕЛЕ КЛАПАНА
ДИАГНОЗ:
• Сломано реле клапана
СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD может не работать.
ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS загорается предупреждающий световой сигнал тормоза, когда EBD не работает.

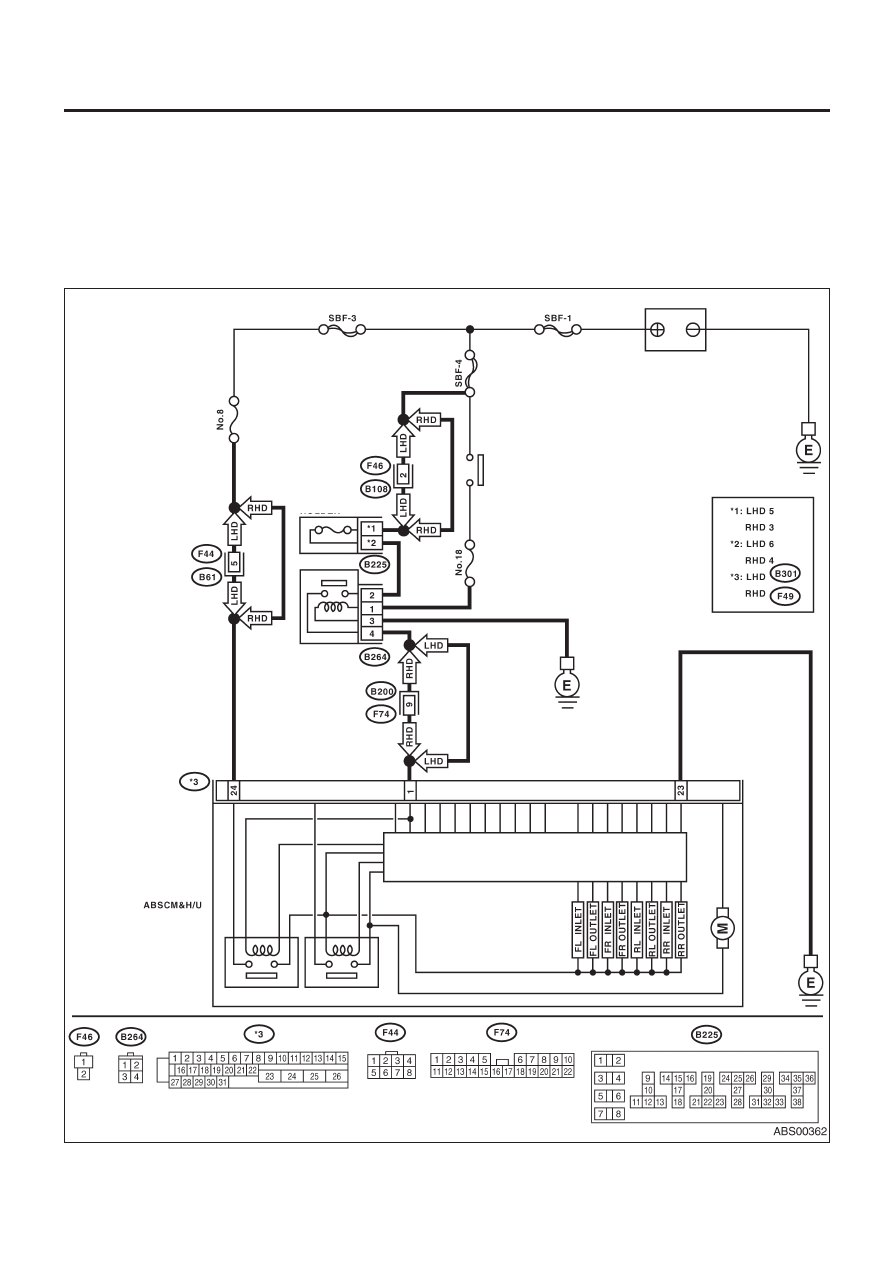

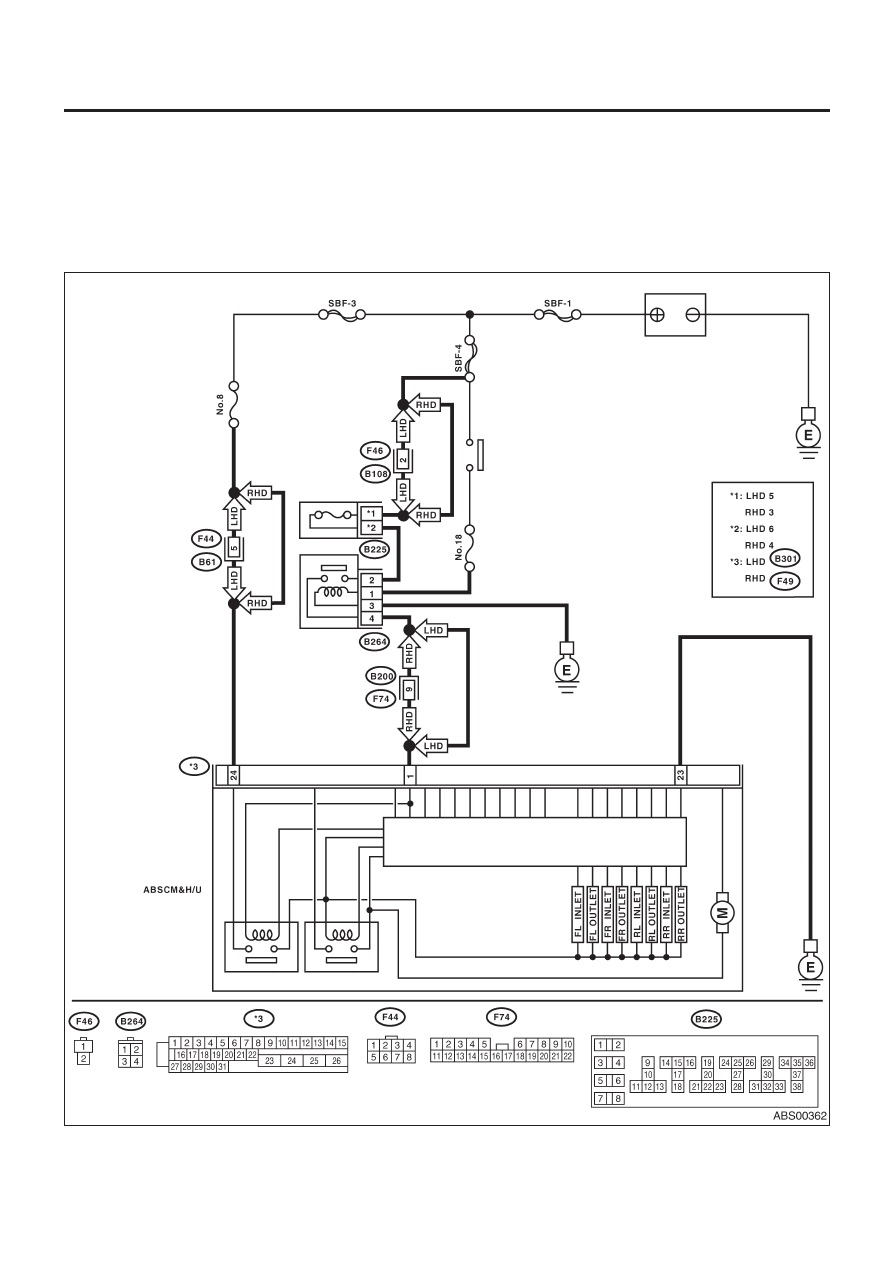

ДИАГРАММА ПРОВОДКИ:
Переключатель
зажигания
Держатель
реле
Аккумулятор
Реле ABS
Реле клапана
Реле мотора
Соленоидный
клапан
Мотор насоса
