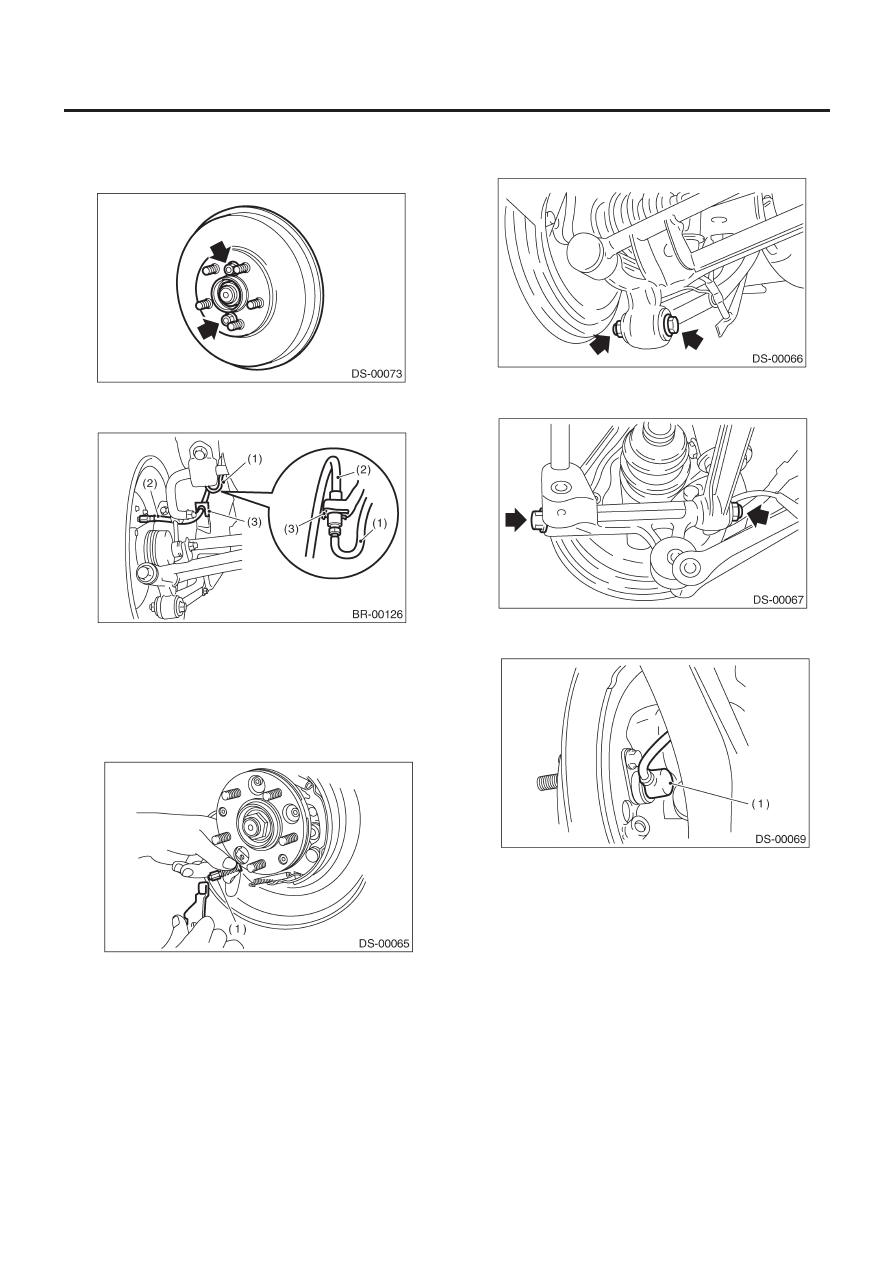

ЗАДНЯЯ ОСЬ [МОДЕЛЬ AWD]

DS-27

СИСТЕМА ВЕДУЩЕГО ВАЛА

ПРИМЕЧАНИЕ:
Если демонтаж барабана тормоза вызывает сложности, вы-
ведите его, установив два 8-мм болта в болтовые отверстия в
тормозном барабане.

8) Снимите зажим тормозного шланга с участка задней стой-
ки и отделите тормозной шланг.

(1) Тормозная

трубка

(2) Тормозной

шланг

(3)  Зажим тормозного шланга

9) Накройте открытый конец тормозной трубки куском вини-
ла или похожего материала, чтобы тормозная жидкость не
выливалась.
10) Отсоедините конец троса стояночного тормоза.

(1)    Конец троса

11) Отсоедините задний стабилизатор от задней боковой тя-
ги. Снимите болты, крепящие устройство добавочной тяги к
заднему кожуху.

12) Снимите болты, крепящие устройство боковой тяги к зад-
нему кожуху.

13) Снимите задний датчик скорости колеса ABS с задней
пластины.

(1)   Датчик скорости колеса ABS

14) Высвободите BJ из шлицев кожуха и снимите устройство
заднего ведущего вала. Если это вызывает сложности, вос-
пользуйтесь STs.

ST1

926470000

ВЫТЯГИВАТЕЛЬ ОСЕВОГО ВАЛА

ST2

927140000

ПЛАСТИНА ВЫТЯГИВАТЕЛЯ
ОСЕВОГО ВАЛА

ОСТОРОЖНО:
• При демонтаже заднего ведущего вала следите за тем,
чтобы не повредить кромку сальника.

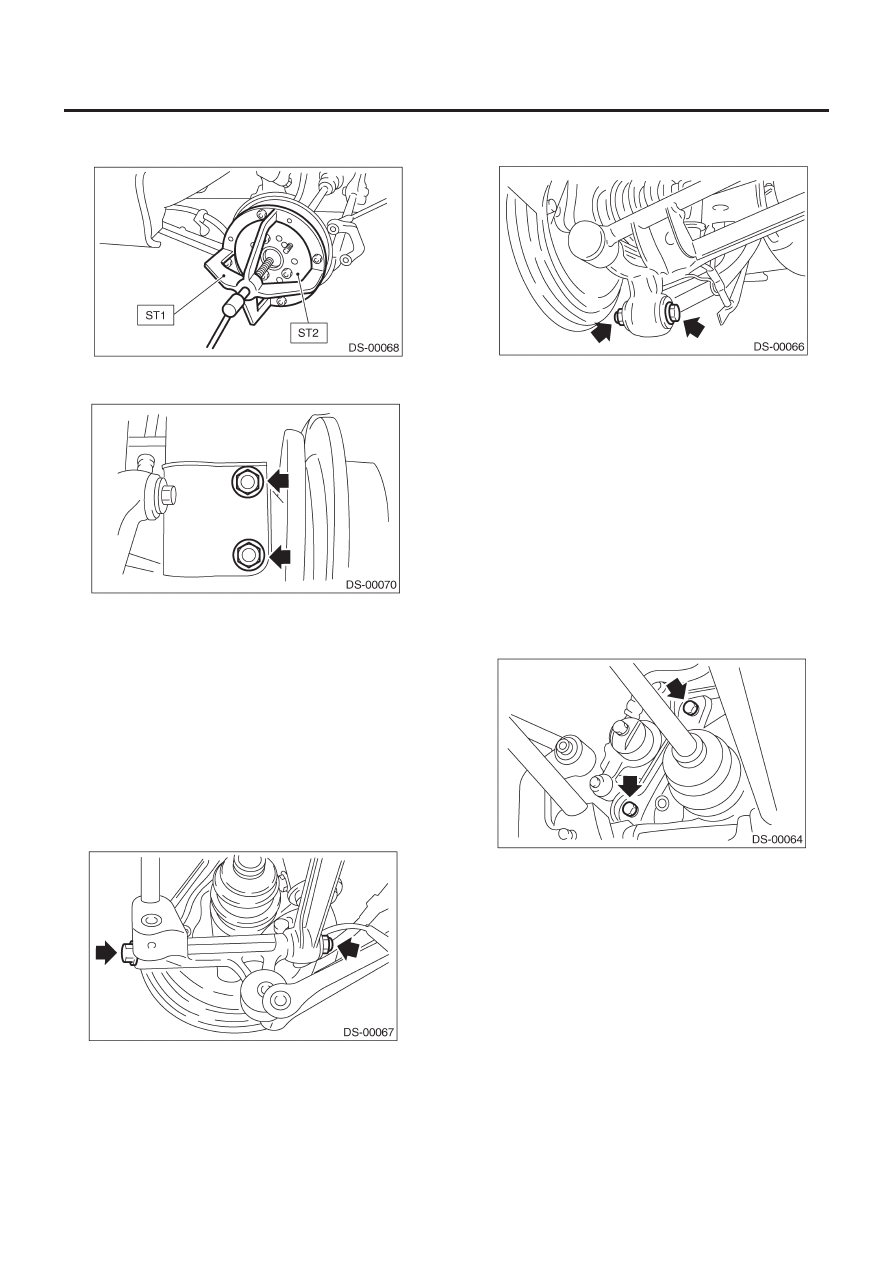

ЗАДНЯЯ ОСЬ [МОДЕЛЬ AWD]

DS-28

СИСТЕМА ВЕДУЩЕГО ВАЛА

• При замене заднего ведущего вала также заменяйте
внутренний сальник на новый.

15) Снимите болты, крепящие задний кожух к стойке и отде-
лите их друг от друга.

B:  УСТАНОВКА

1.  ДИСКОВЫЙ ТОРМОЗ

1) Временно затяните заднюю ось на стойке.
2) Вставьте задний ведущий вал в заднюю ось.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кромку внутреннего
сальника.

3) Временно затяните осевую гайку.
4) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство боковой тяги.

5) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство добавочной тяги.

6) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство стойки.

Момент затяжки:

196 Н•м (20 кгс-м, 145 ft-lb)

7) С помощью новой самоконтрящейся гайки установите зад-
ний стабилизатор и заднюю боковую тягу.

Момент затяжки:

44 Н•м (4.5 кгс-м, 32.5 ft-lb)

8) Подсоедините трос стояночного тормоза к стояночному
тормозу.
9) Установите ротор диска на устройство заднего кожуха.
10) Установите суппорт дискового тормоза на заднюю пластину.

Момент затяжки:

52 Н•м (5.3 кгс-м, 38.3 ft-lb)

11) Отрегулируйте ход рычага стояночного тормоза, покру-
тив регулятор.
12) Включив стояночный тормоз, затяните новую осевую гай-
ку с помощью торцового ключа. После затяжки застопорьте
осевую гайку.

Момент затяжки:

190 Н•м (19.4 кгс-м, 140 ft-lb)

ОСТОРОЖНО:
Не перетягивайте, так как это может повредить колес-
ный подшипник.

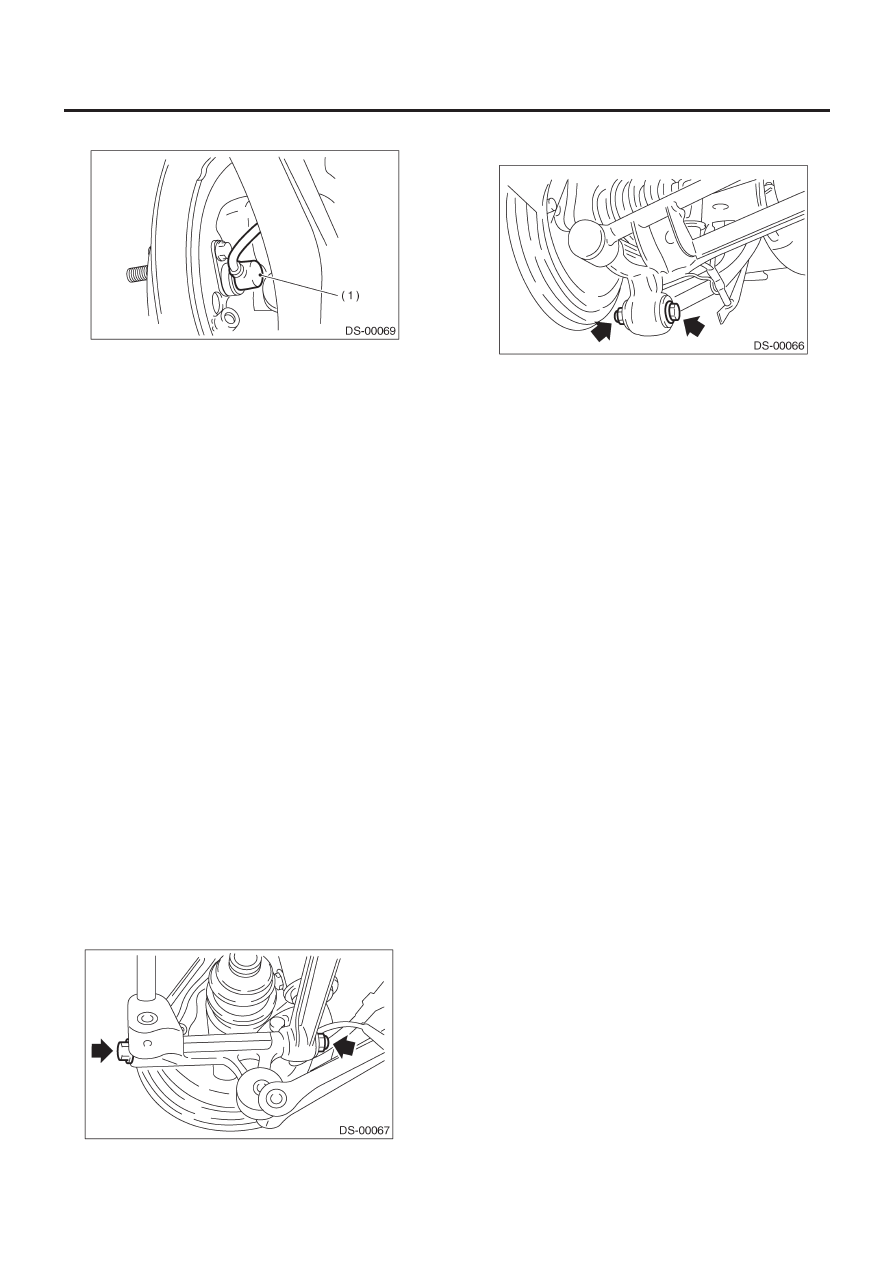

ЗАДНЯЯ ОСЬ [МОДЕЛЬ AWD]

DS-29

СИСТЕМА ВЕДУЩЕГО ВАЛА

13) Установите задний датчик скорости колеса ABS.

(1)    Датчик скорости колеса ABS

14) Установите колеса и затяните колесные гайки с указан-
ным моментом.

Момент затяжки:

90 Н•м (9.2 кгс-м, 66 ft-lb)

15) Введите шины в полный контакт с полом.

ОСТОРОЖНО:
При любой затяжке участков втулок шины должны пол-
ностью соприкасаться с полом, а автомобиль должен
находиться в состоянии собственной массы.

16) Затяните установочные болты устройства заднего кожуха
и устройства боковой тяги.

Момент затяжки:

137 Н•м (14 кгс-м, 101 ft-lb)

17) Затяните установочные болты устройства заднего кожуха
и устройства добавочной тяги.

Момент затяжки:

90 Н•м (9.2 кгс-м, 66 ft-lb)

2.  БАРАБАННЫЙ ТОРМОЗ

1) Временно затяните заднюю ось на стойке.
2) Вставьте задний ведущий вал в заднюю ось.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кромку внутреннего
сальника.

3) Временно затяните осевую гайку.
4) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство боковой тяги.

5) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство добавочной тяги.

6) С помощью новой самоконтрящейся гайки временно затя-
ните устройство заднего кожуха и устройство стойки.

Момент затяжки:

196 Н•м (20 кгс-м, 145 ft-lb)

7) С помощью новой самоконтрящейся гайки установите зад-
ний стабилизатор и заднюю боковую тягу.

Момент затяжки:

44 Н•м (4.5 кгс-м, 32.5 ft-lb)

8) Подсоедините трос стояночного тормоза к стояночному
тормозу.
9) Почистите соединение тормозной трубки. С помощью рас-
трубного ключа подсоедините тормозную трубку к цилиндру
колеса.
10) Подсоедините трос стояночного тормоза к рычагу.
11) Установите тормозной барабан на устройство заднего
кожуха.
12) Сбросьте воздух из тормозной системы. <См. BR-60, ЗА-
МЕНА, Тормозная жидкость.>
13) Отрегулируйте ход рычага стояночного тормоза, покру-
тив регулятор.
14) Включите стояночный тормоз.
Нажав на педаль тормоза, затяните новую осевую гайку с по-
мощью торцового ключа. После затяжки застопорьте осевую
гайку.

Момент затяжки:

190 Н•м (19.4 кгс-м, 140 ft-lb)

ОСТОРОЖНО:
Не перетягивайте, так как это может повредить колес-
ный подшипник.

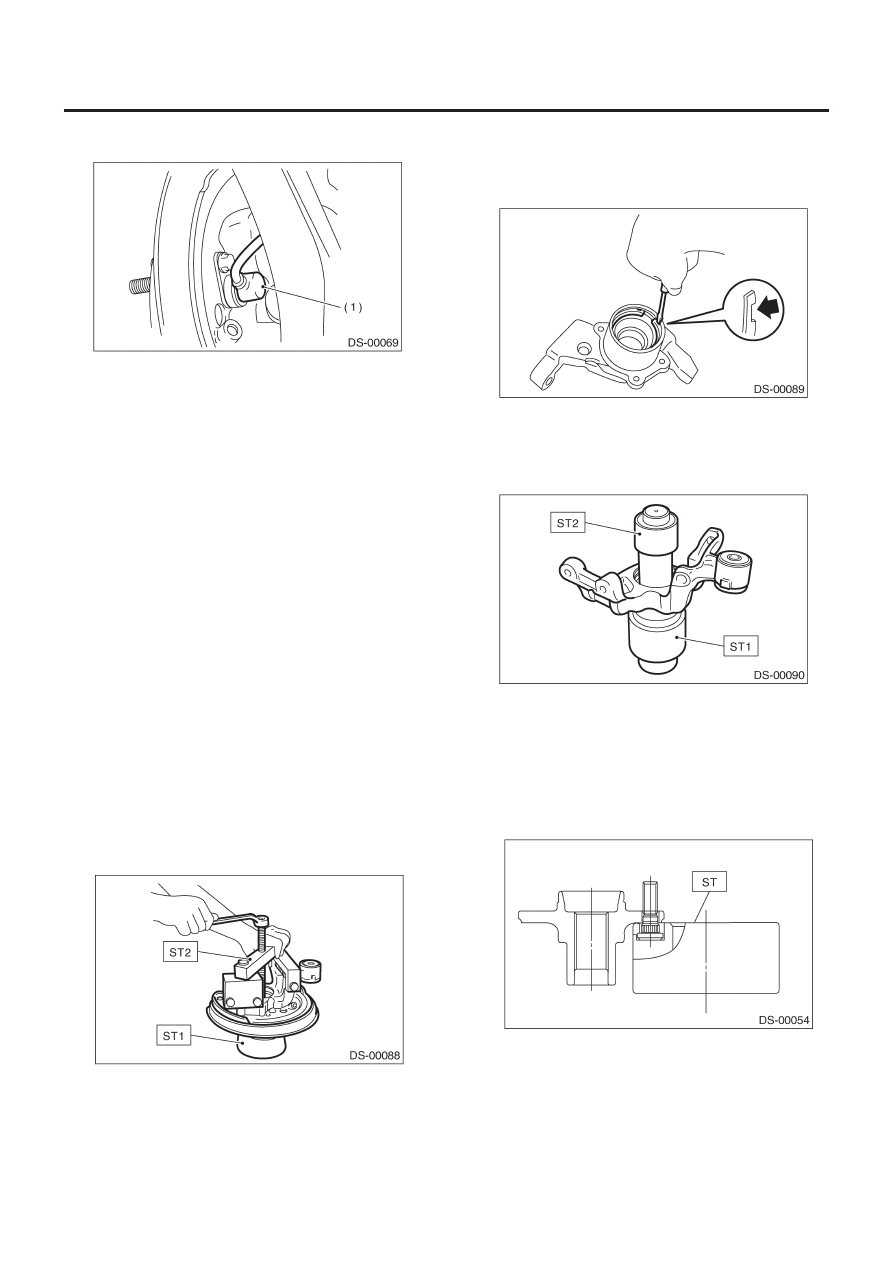

ЗАДНЯЯ ОСЬ [МОДЕЛЬ AWD]

DS-30

СИСТЕМА ВЕДУЩЕГО ВАЛА

15) Подсоедините задний датчик скорости колеса ABS к зад-
ней пластине.

(1)    Датчик скорости колеса ABS

16) Установите колеса и затяните колесные гайки с указан-
ным моментом.

Момент затяжки:

90 Н•м (9.2 кгс-м, 66 ft-lb)

17) Введите шины в полный контакт с полом.

ОСТОРОЖНО:
При любой затяжке участков втулок шины должны пол-
ностью соприкасаться с полом, а автомобиль должен
находиться в состоянии собственной массы.

18) Затяните установочные болты устройства заднего кожуха
и устройства боковой тяги.

Момент затяжки:

137 Н•м (14 кгс-м, 101 ft-lb)

19) Затяните установочные болты устройства заднего кожуха
и устройства добавочной тяги.

Момент затяжки:

90 Н•м (9.2 кгс-м, 66 ft-lb)

C:  РАЗБОРКА

1) С помощью ST1 и ST2 снимите ступицу с заднего кожуха.

ST1

927080000

СТЕНД СТУПИЦЫ

ST2

927420000

СЪЕМНИК СТУПИЦЫ

2) Снимите заднюю пластину с заднего кожуха.
3) С помощью обычной отвертки снимите внешний и внутрен-
ний сальники.

4) С помощью отвертки с плоским наконечником снимите об-
жимочное кольцо.

ПРИМЕЧАНИЕ:
При демонтаже следите за тем, чтобы не повредить кожух.

5) С помощью ST1 и ST2 снимите подшипник, нажимая на
внутреннее кольцо.

ST1

927430000

СТЕНД КОЖУХА

ST2

927440000

СЪЕМНИК ПОДШИПНИКА

6) Снимите болты фонического колеса, а затем снимите фо-
нического колесо со ступицы (Модель с ABS).
7) С помощью ST выдавите болт ступицы.

ST

927080000

СТЕНД СТУПИЦЫ

ОСТОРОЖНО:
Не стучите по болтам ступицы, так как это может дефор-
мировать ступицу.
