ОБЩЕЕ ОПИСАНИЕ

DS-3

СИСТЕМА ВЕДУЩЕГО ВАЛА

2.  УСТРОЙСТВО ПЕРЕДНЕГО ВЕДУЩЕГО ВАЛА

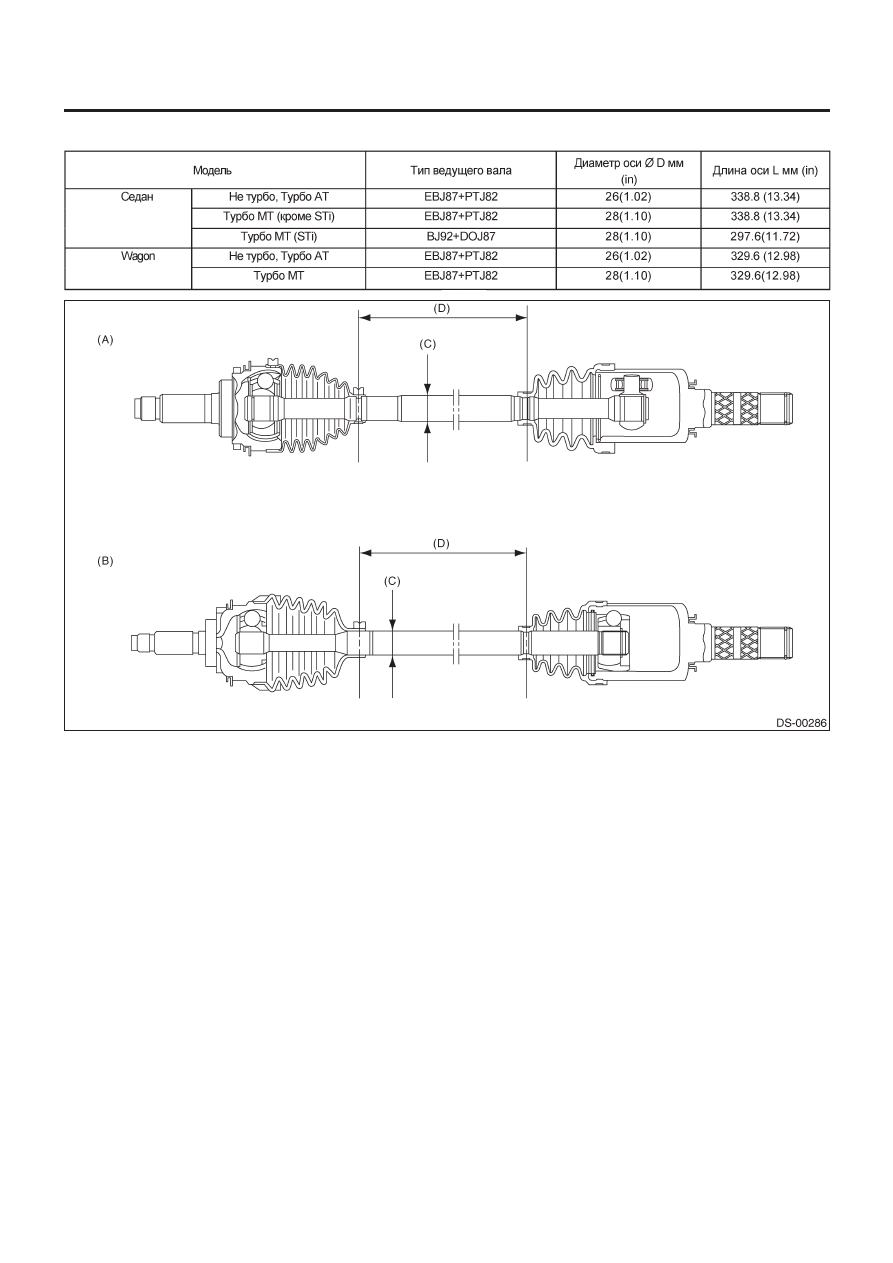

(A) EBJ87+SFJ82
(B) BJ92+DOJ87
(C) Диметр оси
(D) Длина оси

ОБЩЕЕ ОПИСАНИЕ

DS-4

СИСТЕМА ВЕДУЩЕГО ВАЛА

3.  УСТРОЙСТВО ЗАДНЕГО ВЕДУЩЕГО ВАЛА

ОБЩЕЕ ОПИСАНИЕ

DS-5

СИСТЕМА ВЕДУЩЕГО ВАЛА

B: КОМПОНЕНТ

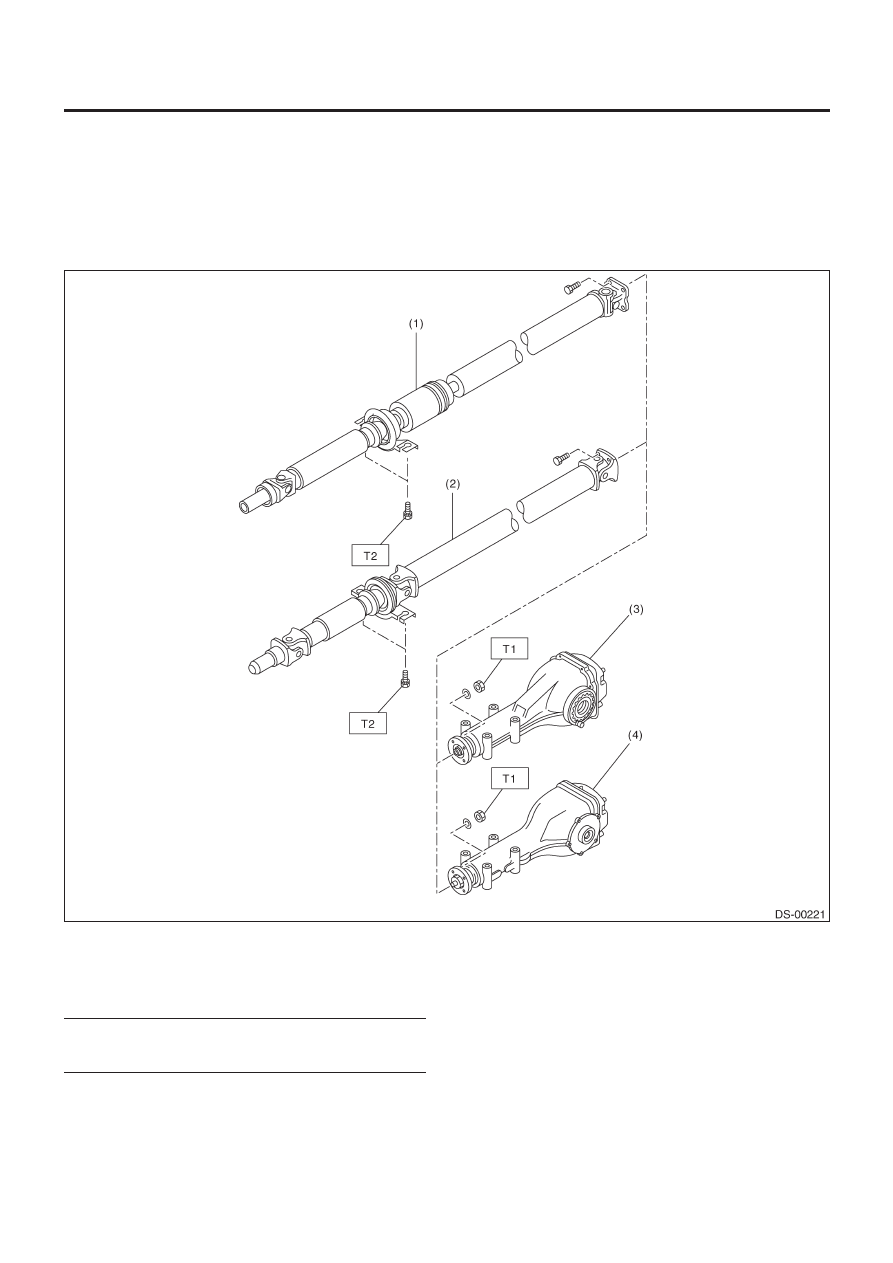

1.  КАРДАННЫЙ ВАЛ

(1)  Карданный вал (тип DOJ)
(2)  Карданный вал (тип 3UJ)
(3)  Задний дифференциал (тип VA)
(4)

Задний дифференциал (тип T)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

31 (3.2,22.9)

T2:

52 (5.3,38.3)

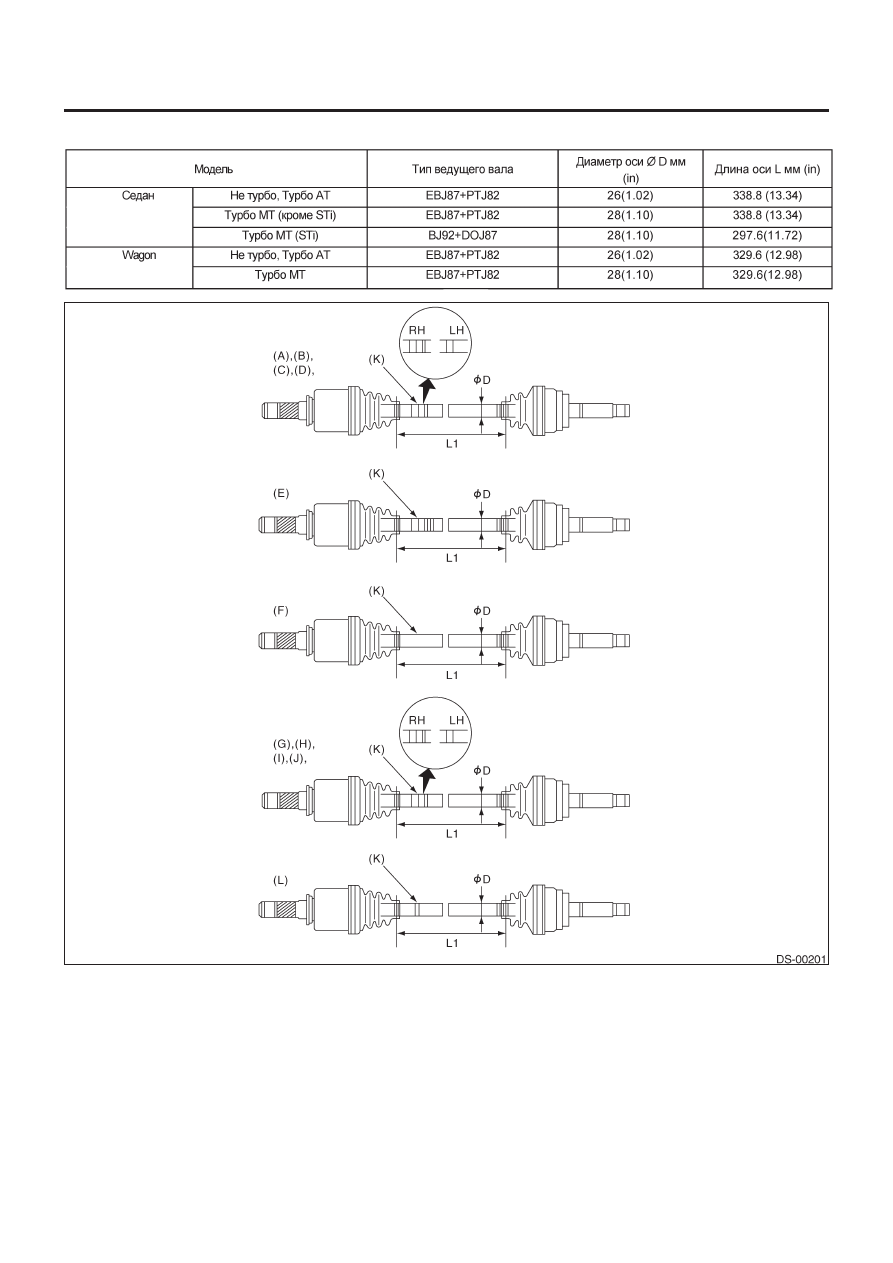

(A)  EBJ82+DOJ82 седан RH
(B)  EBJ82+DOJ82 седан LH
(C)  BJ79+DOJ79 седан R160RH
(D)  BJ79+DOJ79 седан R160LH

(E) BJ79+DOJ79 седан R152R/L
(F) BJ79+DOJ79 wagon R152R/L
(G) EBJ82+DOJ82 wagon RH
(H) EBJ82+DOJ82 wagon LH

(I) BJ79+DOJ79 wagon R160RH
(J) BJ79+DOJ79 wagon R160LH
(K) Идентификационный выступ
(L) BJ87+DOJ87R180RH/LH

ОБЩЕЕ ОПИСАНИЕ

DS-6

СИСТЕМА ВЕДУЩЕГО ВАЛА

2.  ПЕРЕДНЯЯ ОСЬ

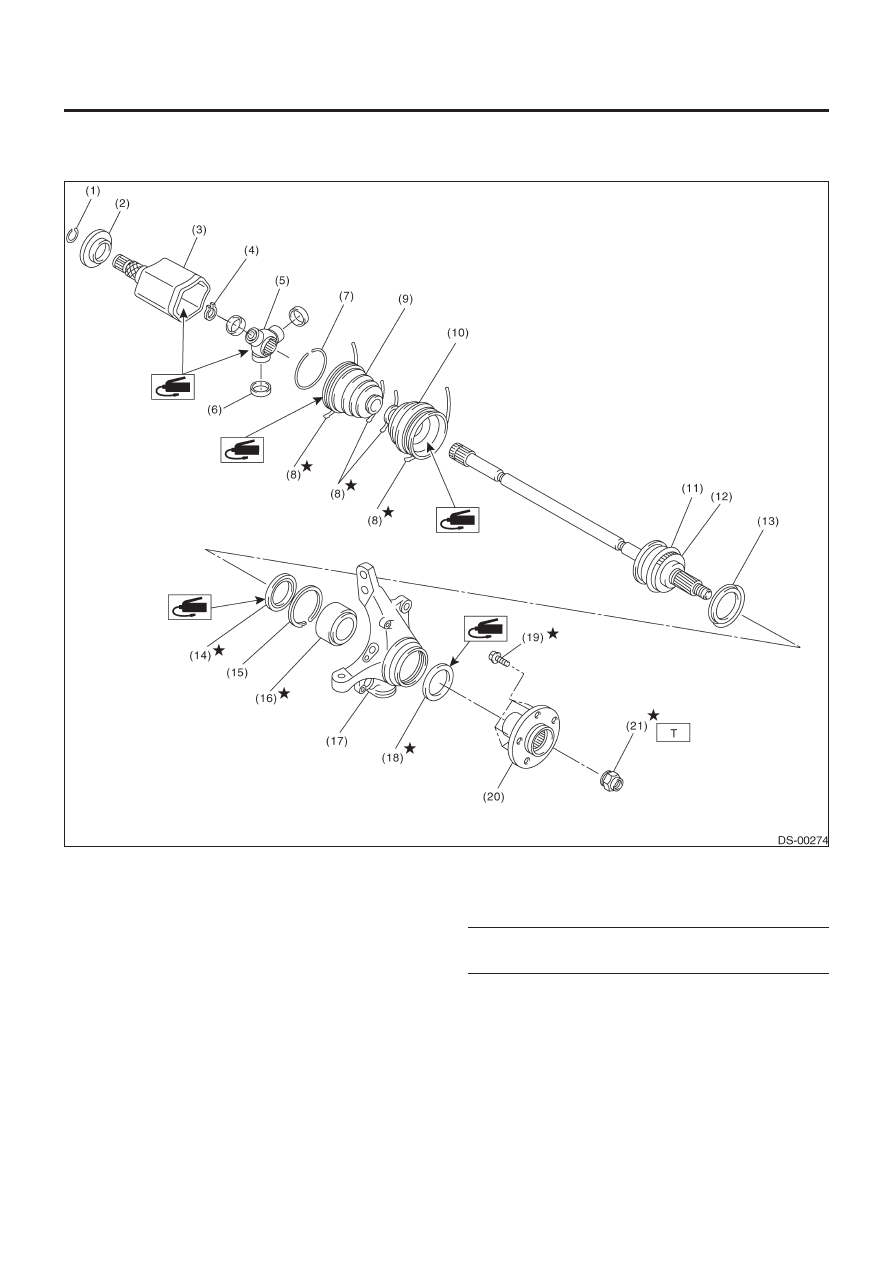

• Тип EBJ+PTJ

(1) Пружинное

кольцо

(2)  Лист водоотделителя (PTJ)
(3)  Внешнее кольцо (PTJ)
(4) Обжимочное

кольцо

(5) Цапфа
(6) Свободное

кольцо

(7) Пружинное

кольцо

(8) Лента

чехла

(9) Чехол

(PTJ)

(10) Чехол (EBJ)
(11) Устройство EBJ
(12)  Фоническое колесо (с ABS)
(13) Лист водоотделителя
(14) Сальник (IN)
(15) Обжимочное кольцо
(16) Подшипник
(17) Кожух
(18) Сальник (OUT)

(19) Болт ступицы
(20) Ступица
(21) Осевая гайка

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

220  (22.4, 162)
