ОБЩЕЕ ОПИСАНИЕ

DS-7

СИСТЕМА ВЕДУЩЕГО ВАЛА

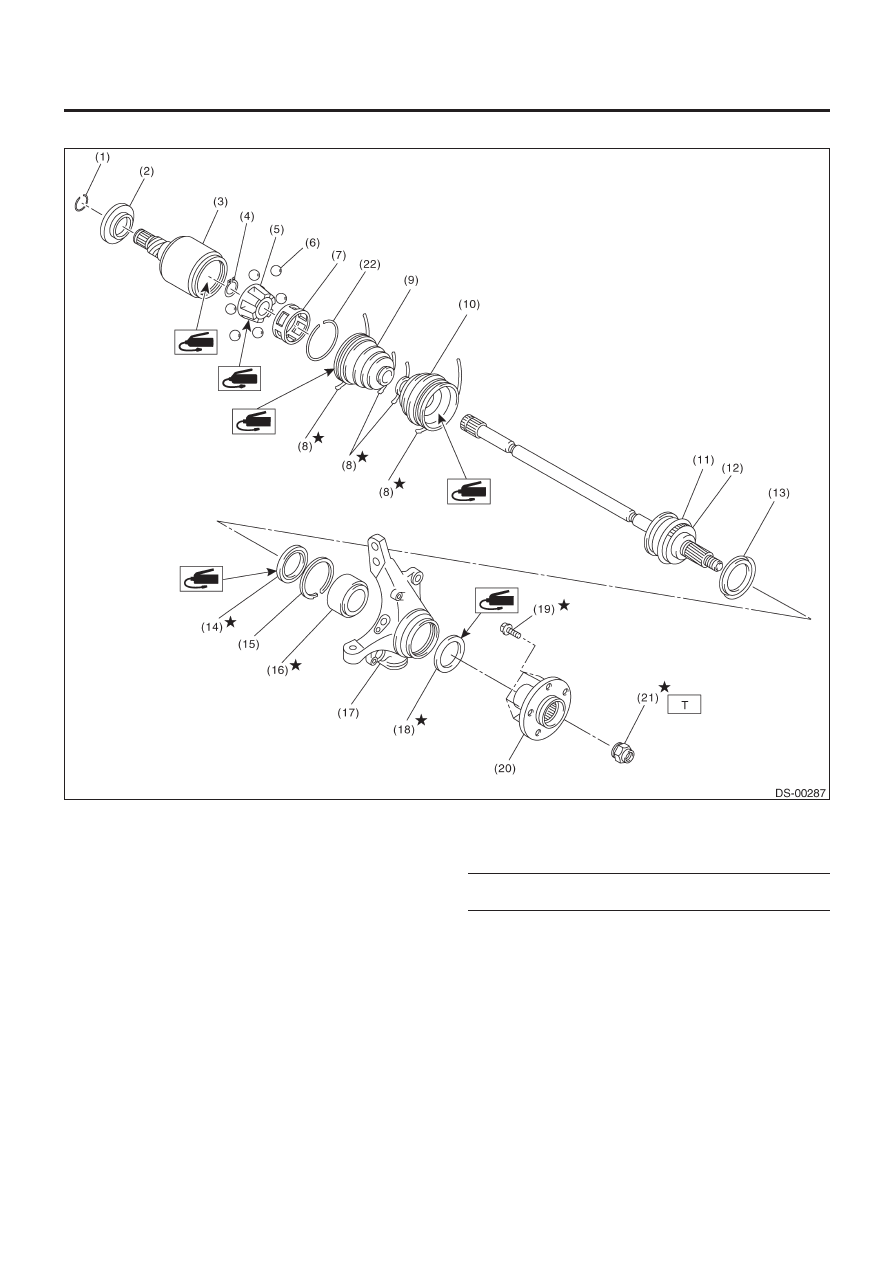

• Тип BJ+DOJ

(1) Пружинное

кольцо

(2) Лист

водоотделителя

(3)  Внешнее кольцо (PTJ)
(4) Обжимочное

кольцо

(5) Внутреннее

кольцо

(6) Шарик
(7) Клетка
(8) Лента

чехла

(9) Чехол

(PTJ)

(10) Чехол (EBJ)
(11) Устройство EBJ
(12)  Фоническое колесо (с ABS)
(13) Лист водоотделителя
(14) Сальник (ВНУТР)
(15) Обжимочное кольцо
(16) Подшипник
(17) Кожух
(18) Лист водоотделителя
(19) Сальник (ВНЕШН)
(19) Болт ступицы
(20) Ступица

(21) Осевая гайка
(22) Обжимочное кольцо

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

220 (22.4, 162)

ОБЩЕЕ ОПИСАНИЕ

DS-8

СИСТЕМА ВЕДУЩЕГО ВАЛА

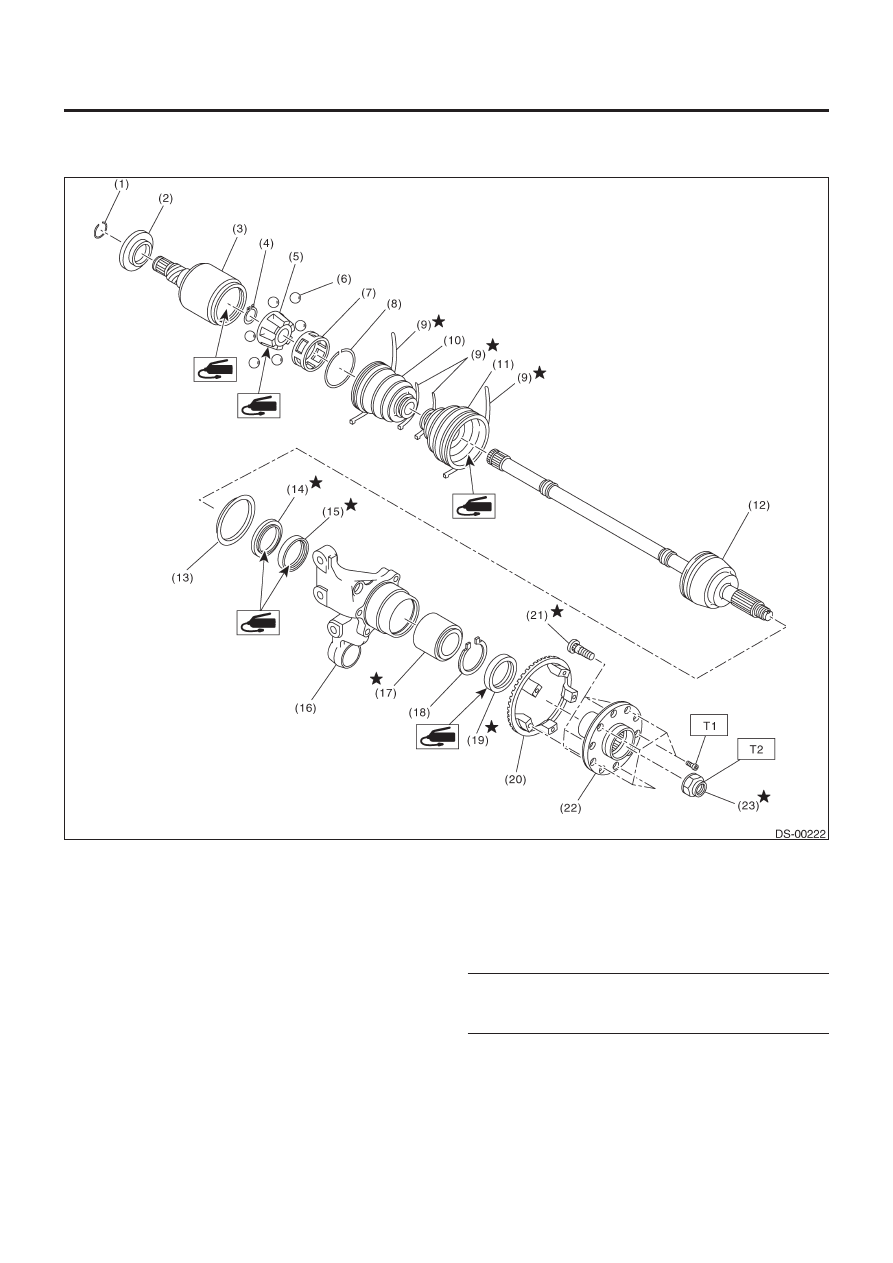

3.  ЗАДНЯЯ ОСЬ

• Модель AWD

(1) Пружинное

кольцо

(2)  Лист водоотделителя (DOJ)
(3)  Внешнее кольцо (DOJ)
(4) Обжимочное

кольцо

(5) Внутреннее

кольцо

(6) Шарик
(7) Клетка
(8) Пружинное

кольцо

(9) Лента

чехла

(10) Чехол (DOJ)
(11) Чехол
(12)  Не турбо: устройство BJ

Турбо: устройство EBJ

(13) Лист водоотделителя
(14)  Сальник (ВНУТР. №. 2)
(15) Сальник (ВНУТР.)
(16) Кожух
(17) Подшипник

(18) Обжимочное кольцо
(19) Сальник (ВНЕШН.)
(20) Фоническое колесо
(21) Болт ступицы
(22) Ступица
(23) Осевая гайка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

13 (1.3, 9.4)

T2:

190 (19.4, 140)

ОБЩЕЕ ОПИСАНИЕ

DS-9

СИСТЕМА ВЕДУЩЕГО ВАЛА

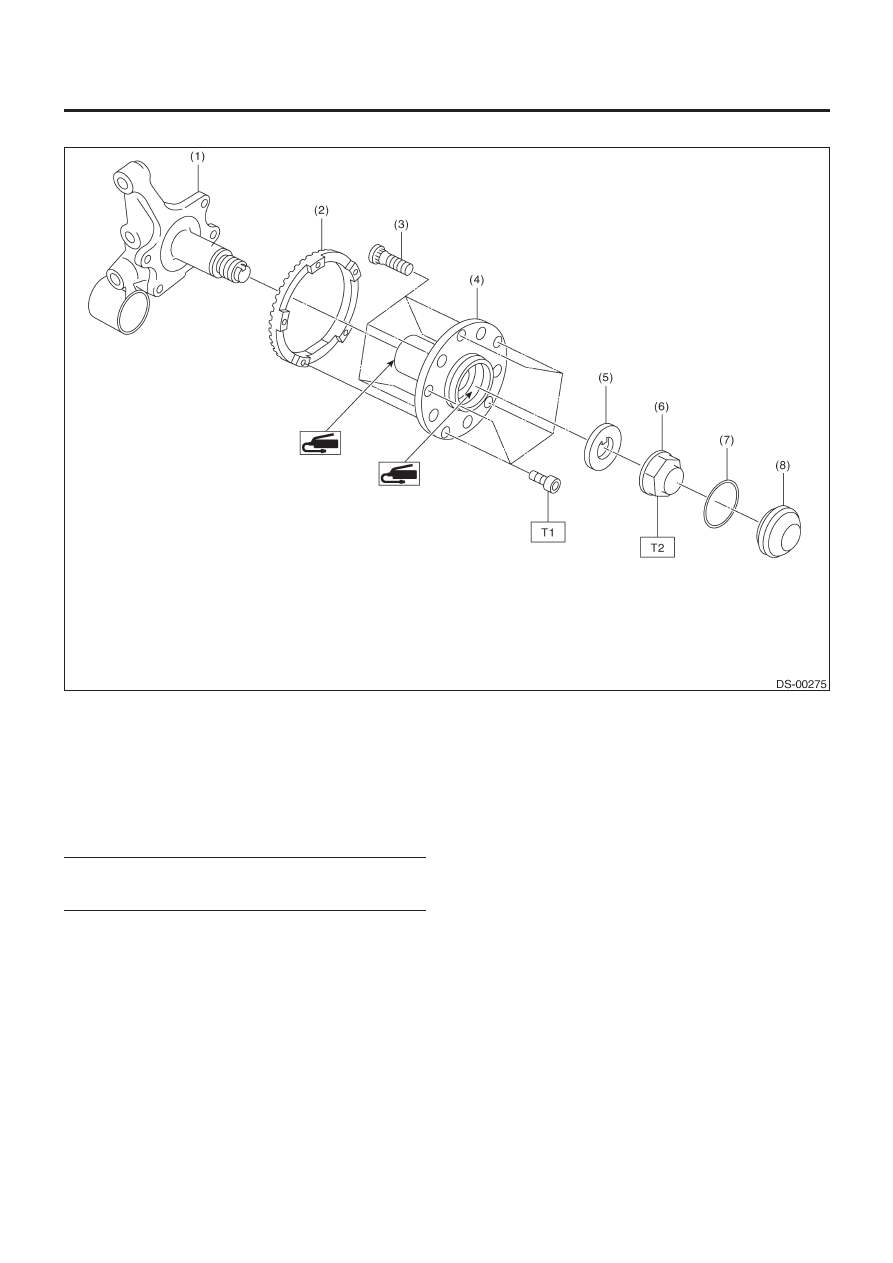

• Модель FWD

(1) Задний

шпиндель

(2) Фоническое

колесо

(3) Болт

ступицы

(4) Ступица
(5) Шайба
(6) Осевая

гайка

(7) Кольцевой

уплотнитель

(8) Крышка

ступицы

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

6 (0.6,4.4)

T2:

190 (19.4, 140)

ОБЩЕЕ ОПИСАНИЕ

DS-10

СИСТЕМА ВЕДУЩЕГО ВАЛА

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки и защитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или

эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите масло на скользящие или вра-
щающиеся поверхности.
• Перед установкой обжимочных колец нанесите достаточ-
ное количество масла для предотвращения повреждения и
деформации.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.

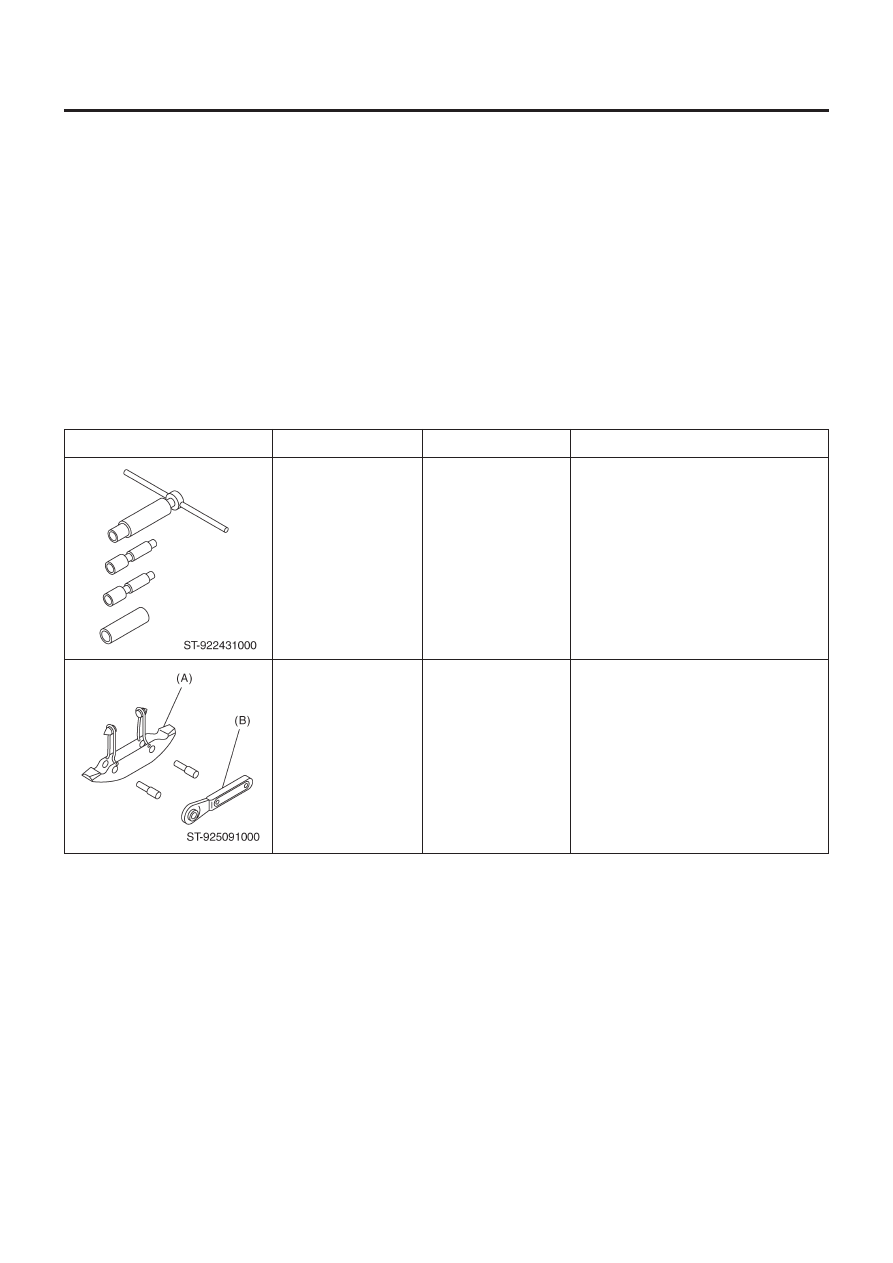

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

922431000

925091000

УСТАНОВЩИК
ОСЕВОГО ВАЛА

ИНСТРУМЕНТ ДЛЯ
ЗАТЯЖКИ ЛЕНТЫ

Используется для установки осевого вала
в кожух.
Используется с АДАПТЕРОМ (927390000).

Используется для затяжки ленты чехла.
(A) Зажимное приспособление для ленты
(B) Ключ с трещоткой

ОПИСАНИЕ

ПОМЕТКИ
