Subaru Impreza: трансмиссия и сцепление. Руководство - часть 139





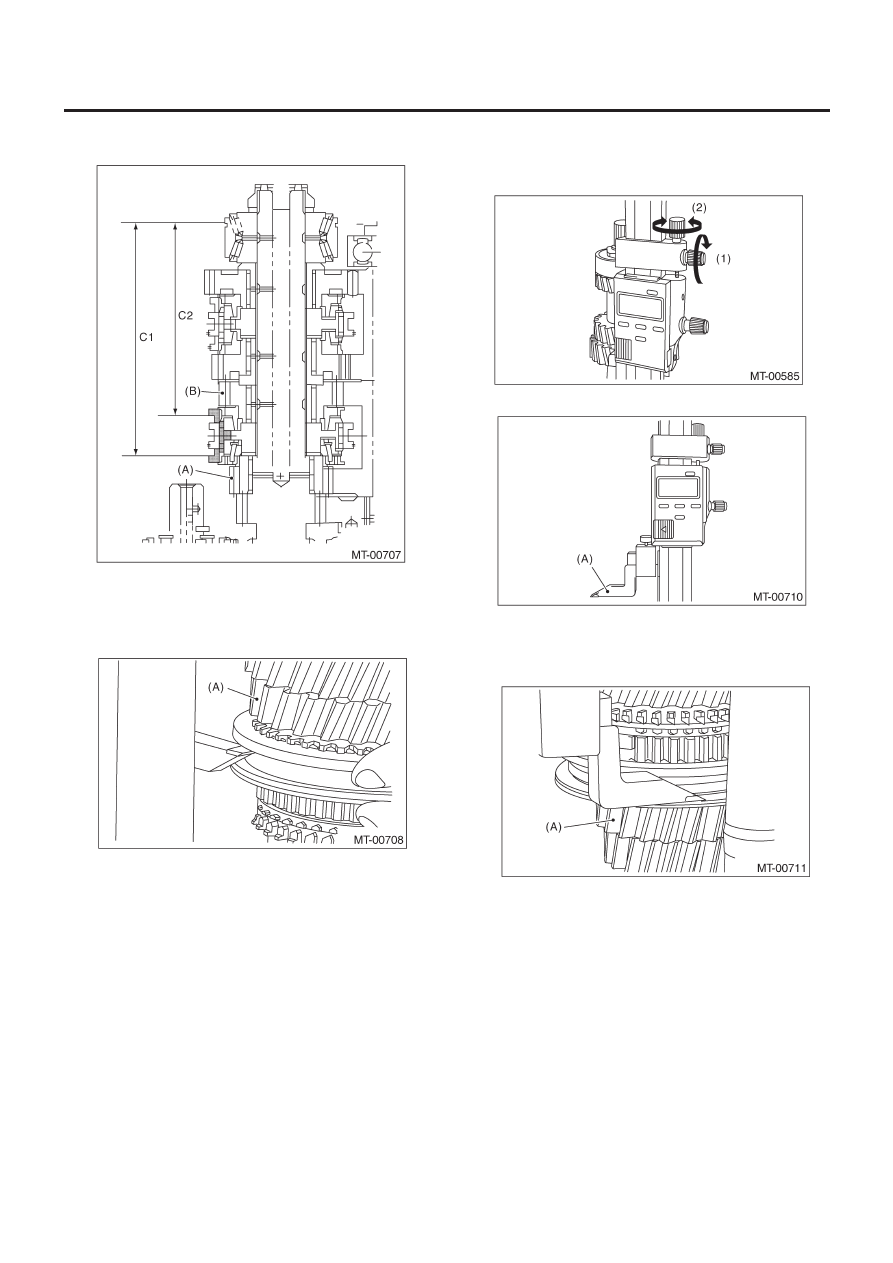

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-119

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

3) С помощью измерителя высоты измерьте "C1" и "C2", по-
казанные на рисунке.

(A)  3-я ведущая шестерня
(B)  4-я ведущая шестерня

(1)  Переставьте муфту 3-й – 4-й на сторону 4-й шестерни,

затем нажмите вверх до стопора и измерьте "C2".

(A)    4-я ведущая шестерня

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты рядом с измеря-
емым объектом, затем заблокируйте шкалу (1), как показано
на рисунке.
• Поверните шкалу (2), чтобы установить индикатор на сторо-
ну поверхности края муфты 4-й.
• Осуществляя процедуру замера с двумя людьми, измерьте
муфту в состоянии, когда она поднята прямо вверх.

• Поворачивая, измерьте пять точек муфты через каждые 72°.
Округлите каждые два верхних и нижних значения замера.
Оставьте оставшееся центральное значение в качестве зна-
чения данного замера.

(2)  Установите индикатор измерителя высоты вниз головой.

(A)    Индикатор

(3)  Переставьте муфту 3-й – 4-й на сторону 3-й ведущей ше-

стерни, затем нажмите вниз до стопора и измерьте "C1".

(A)    3-я ведущая шестерня

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты рядом с измеря-
емым объектом, затем заблокируйте шкалу (1), как показано
на рисунке. Поверните шкалу (2), чтобы установить индика-
тор на сторону поверхности края муфты 3-й.

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-120

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

• Поворачивая, измерьте пять точек муфты через каждые 72°.
Округлите каждые два верхних и нижних значения замера.
Оставьте оставшееся центральное значение в качестве зна-
чения данного замера.

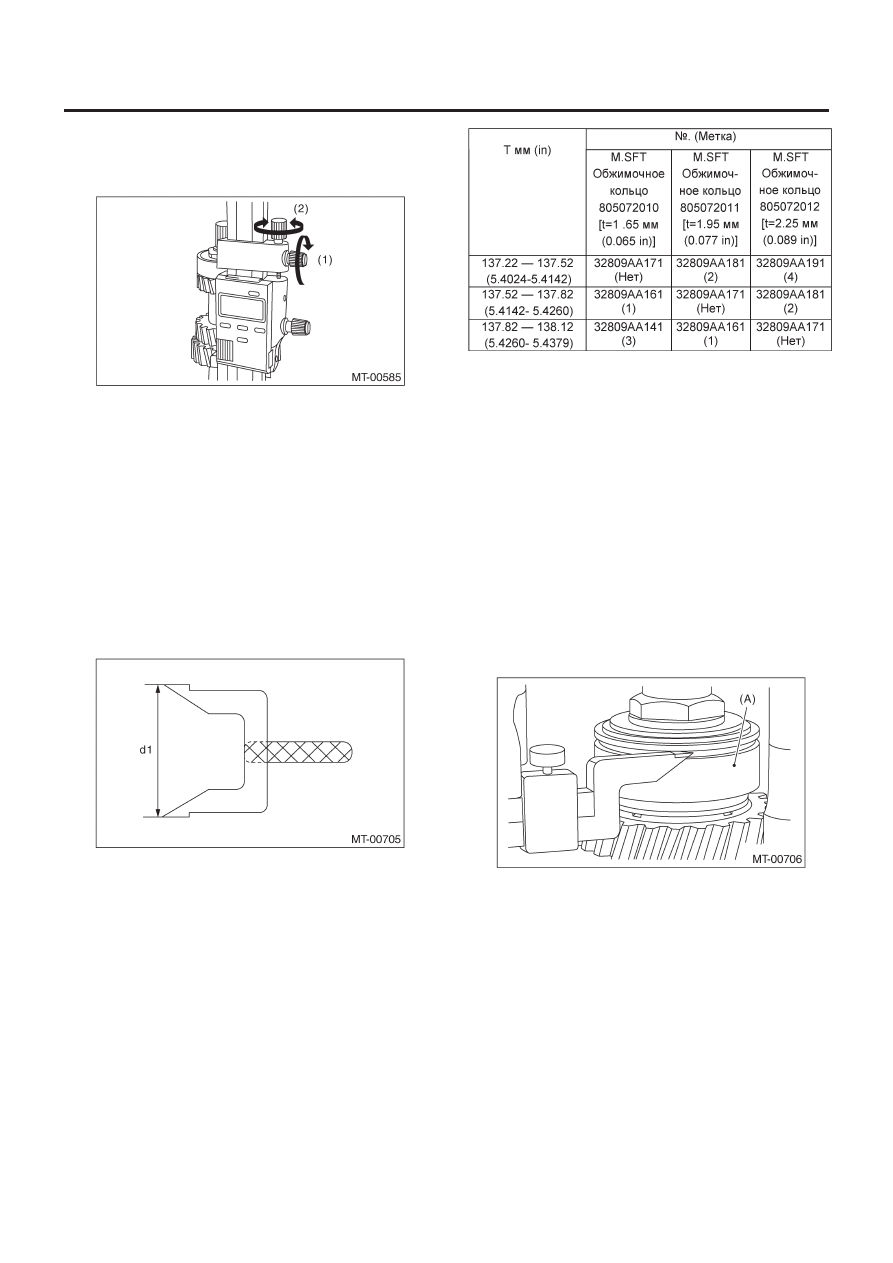

4) Исходя из обоих замеров, рассчитайте нейтральное поло-
жение муфты 3-й – 4-й. Выберите шток вилки, который под-
ходит под рассчитанное значение, с помощью следующего
уравнения.
Уравнение: T = (C1 + C2) 12

T:      Центральное положение муфты 3-й – 4-й
C1: Длина от паза обжимочного кольца заднего подшипни-

ка главного вала до края муфты при переключении на
3-ю передачу [значение замера + 55 мм (2.17 in)]

C2: Длина от паза обжимочного кольца заднего подшипни-

ка главного вала при переключении на 4-ю передачу.

ПРИМЕЧАНИЕ:
По сравнению с установочной процедурой нулевого значе-
ния, индикатор установлен вниз головой. Добавьте d1 [фик-
сированное значение: 55 мм (2.17 in)] из следующего рисун-
ка к "С2", чтобы получить значение замера "С2".

T = Толщина

3. ВЫБОР ШТОКА ВИЛКИ 5-й – 6-й

ПРИМЕЧАНИЕ:
Осуществите следующие процедуры при:
• Замене главного вала.
• Замене от 3-й до 6-й  ведущей шестерни и втулки.
• Замене от 3-го до 6-го устройства кольца синхронизатора.
• Замене устройства втулки, муфты 3-й – 4-й.
• Замене устройства втулки, муфты 5-й – 6-й.

1) Установите устройство главного вала в пластину адаптера.
2) Установите измеритель высоты на пластину адаптера. Опу-
стиет индикатор измерителя высоты до верхней поверхности
паза обжимочного кольца или до верхней стороны главного
заднего подшипника.
Затем установите на нулевую отметку.

ST    18853AA000 ИЗМЕРИТЕЛЬ ВЫСОТЫ

(A)    Шариковый подшипник

ПРИМЕЧАНИЕ:
• Снимите остатки прокладки с поверхности края с помощью
скребка, так как во время замера измеритель высоты устана-
вливается на пластине адаптера.

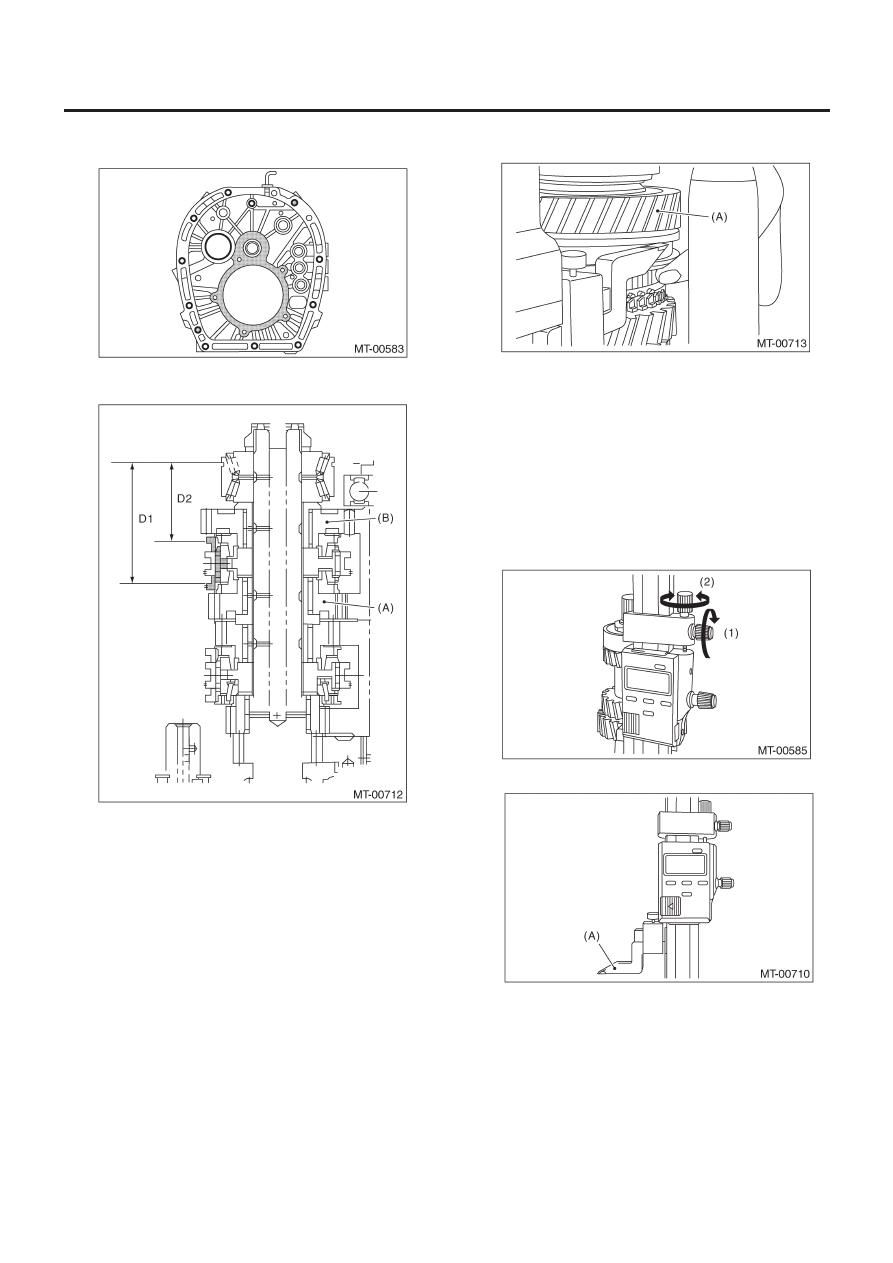

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-121

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

• Во время замера не помещайте измеритель высоты в зате-
ненный участок на рисунке.

3) С помощью измерителя высоты измерьте "D1" и "D2", по-
казанные на рисунке.

(A)  5-я главная шестерня
(B)  6-я главная шестерня

(1)  Переставьте муфту 5-й – 6-й на сторону 6-й главной шес-

терни, затем нажмите вверх до стопора и измерьте "D2".

(A)    6-я главная шестерня

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты рядом с измеря-
емым объектом, затем заблокируйте шкалу (1), как показано
на рисунке. Поверните шкалу (2), чтобы установить индика-
тор на сторону поверхности края муфты 6-й.
• Осуществляя процедуру замера с двумя людьми, измерьте
муфту в состоянии, когда она поднята прямо вверх.
• Поворачивая, измерьте пять точек муфты через каждые 72°.
Округлите каждые два верхних и нижних значения замера.
Оставьте оставшееся центральное значение в качестве зна-
чения данного замера.

(2)  Установите индикатор измерителя высоты вниз головой.

(A)    Индикатор

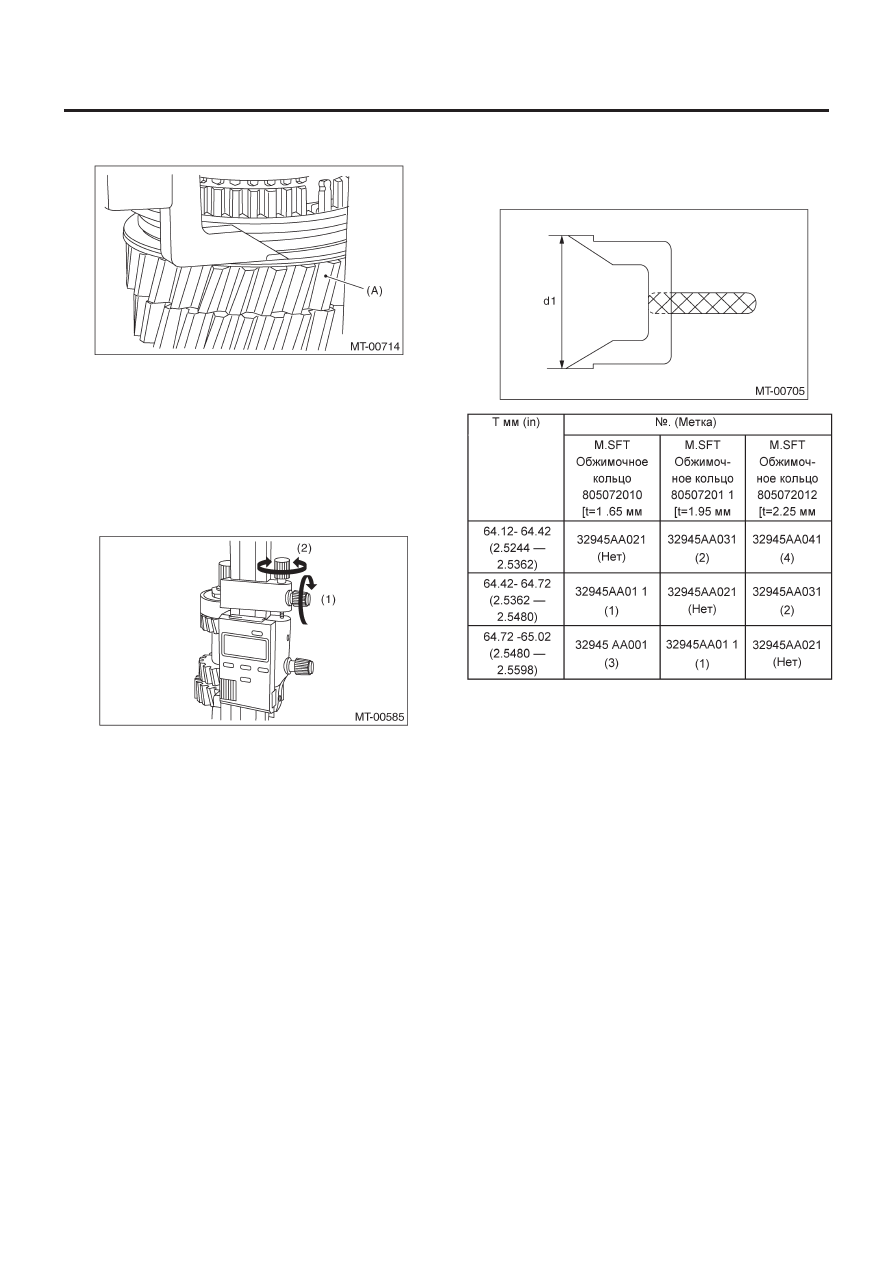

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-122

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

(3)  Переставьте муфту 5-й – 6-й на сторону 5-й главной ше-

стерни, затем нажмите вниз до стопора и измерьте "D1".

(A)    5-я главная шестерня

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты рядом с измеря-
емым объектом, затем заблокируйте шкалу (1), как показано
на рисунке. Поверните шкалу (2), чтобы установить индика-
тор на сторону поверхности края муфты 5-й.
• Поворачивая, измерьте пять точек муфты через каждые 72°.
Округлите каждые два верхних и нижних значения замера.
Оставьте оставшееся центральное значение в качестве зна-
чения данного замера.

4) Исходя из обоих замеров, рассчитайте нейтральное поло-
жение муфты 5-й – 6-й. Выберите шток вилки, который под-
ходит под рассчитанное значение, с помощью следующего
уравнения.

Уравнение: T = (D1 + D2) 12

T:      Центральное положение муфты 5-й – 6-й
D1: Длина от паза обжимочного кольца заднего подшипни-

ка вала до края паза муфты при переключении на 5-ю
передачу [значение замера + 55 мм (2.17 n)]

D2: Длина от паза обжимочного кольца заднего подшипни-

ка вала до края паза муфты при переключении на 6-ю
передачу.

ПРИМЕЧАНИЕ:
По сравнению с установочной процедурой нулевого значе-
ния, индикатор установлен вниз головой. Добавьте d1 [фик-
сированное значение: 55 мм (2.17 in)] из следующего рисун-
ка к "D1", чтобы получить значение замера "D1".

T = Толщина

4. ВЫБОР РЕВЕРСИВНОГО ШТОКА ВИЛКИ

ПРИМЕЧАНИЕ:
Осуществите следующие процедуры при
• Замене реверсивного шкива.
• Замене реверсивного шкива № 2.
• Замене пластины адаптера.
• Замене базы.

1) Вставьте устройство реверсивного шкива в пластину
адаптера.
