ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-115

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

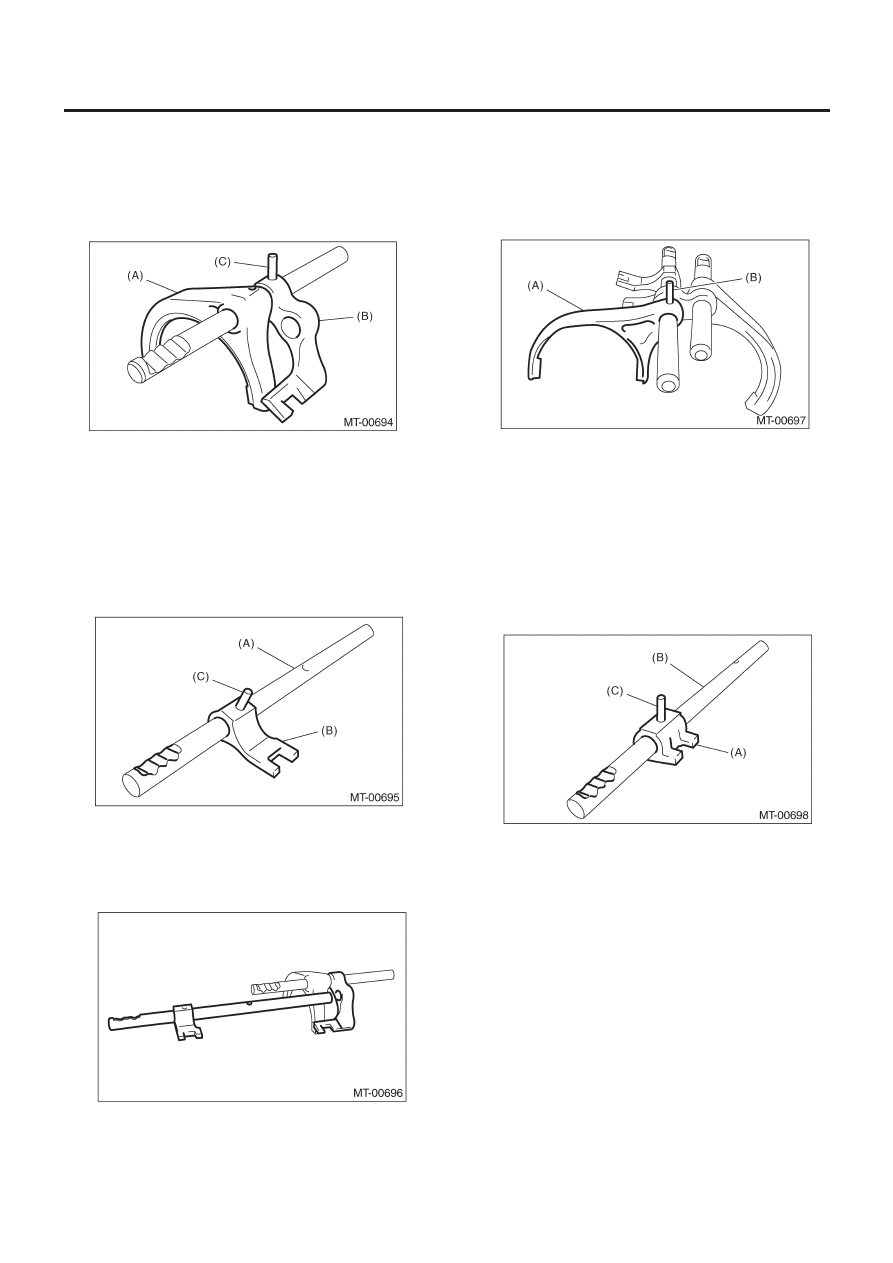

2) С помощью  ST установите рычаг переключателя 1-й – 2-й.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте рычаг переключателя и вилку 1-й – 2-й в пра-
вильном направлении.

(A)  Вилка переключателя 1-й – 2-й
(B)  Рычаг переключателя 1-й – 2-й
(C) Пружинный

фиксатор

3) С помощью  ST установите рычаг переключателя 3-й – 4-й.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте рычаг переключателя и шток 3-й – 4-й в пра-
вильном направлении.

(A)  Шток переключателя 3-й – 4-й
(B)  Рычаг переключателя 3-й – 4-й
(C) Пружинный

фиксатор

4) Установите шток вилки 3-й – 4-й в рычаг переключателя
1-й – 2-й.

5) С помощью  ST установите вилку переключателя 3-й – 4-й.

ST   398791700       СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте вилку переключателя 3-й – 4-й в правильном
направлении.

(A)  Вилка переключателя 3-й – 4-й
(B) Пружинный

фиксатор

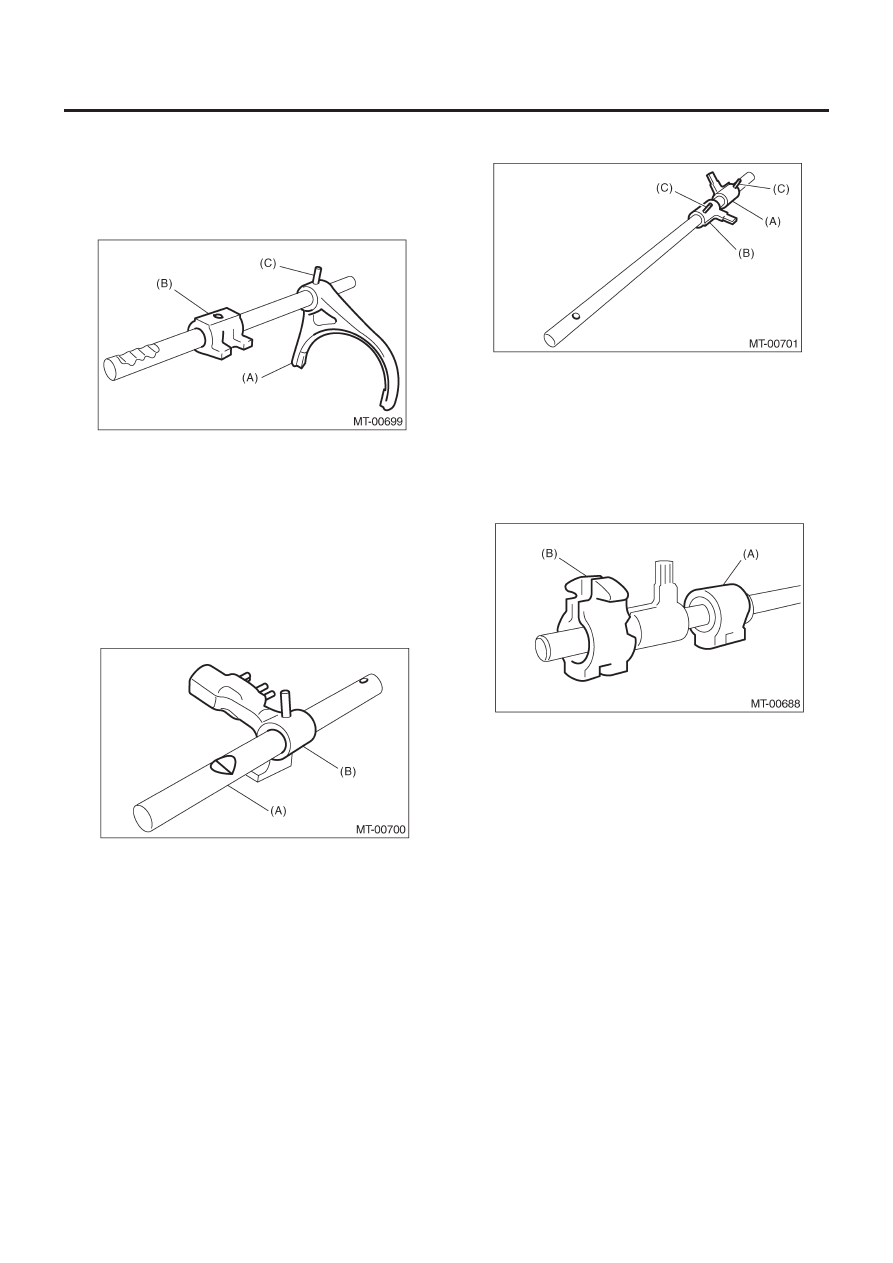

3. ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ 5-й – 6-й

1) С помощью  ST установите рычаг переключателя 5-й – 6-й.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте рычаг переключателя и шток 5-й – 6-й в пра-
вильном направлении.

(A)  Рычаг переключателя 5-й – 6-й
(B)  Шток переключателя 5-й – 6-й
(C) Пружинный

фиксатор

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-116

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

2) С помощью  ST установите вилку переключателя 5-й – 6-й.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте вилку переключателя 5-й – 6-й и рычаг в пра-
вильном направлении.

(A)  Вилка переключателя 5-й – 6-й
(B)  Рычаг переключателя 5-й – 6-й
(C) Пружинный

фиксатор

4. ВАЛ РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ

С помощью ST установите селекторный рычаг.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте селекторный рычаг и шток в правильном на-
правлении.

(A) Селекторный

шток

(B) Селекторный

рычаг

5. УДАРНЫЙ ШТОК

1) С помощью ST установите реверсивный блокировочный
рычаг и блокировочный рычаг.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
• Устанавливайте реверсивный блокировочный рычаг и шток
в правильном направлении.

• Устанавливайте блокировочный рычаг и шток в правильном
направлении.

(A)  Реверсивный блокироочный рычаг
(B) Блокировочный

рычаг

(C) Пружинный

фиксатор

2) Установите реверсивный блокировочный блок и блокиро-
вочный блок на ударный шток.

ПРИМЕЧАНИЕ:
Устанавливайте реверсивный блокировочный блок и блоки-
ровочный блок в правильном направлении.

(A)  Реверсивный блокироочный блок
(B) Блокироочный

блок

E:  ОСМОТР

1) Проверьте вал переключения и шток переключения на
предмет повреждений.
Замените в случае нахождения таковых.
2) Почините или замените механизм переключения передач в
случае его чрезмерного износа, погнутости или каких-либо
других изъянов.

F:   РЕГУЛИРОВКА

1. ВЫБОР ШТОКА ВИЛКИ 1-й – 2-й

ПРИМЕЧАНИЕ:
Осуществите следующие процедуры при:
• Замене 1-й, 2-й ведомой шестерни.
• Замене устройства кольца синхронизатора 1-й – 2-й.
• Замене пластины адаптера.
• Замене ведомого вала.
• Замене устройства 1-й – 2-й втулки, муфты.

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-117

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

1) Вставьте устройство ведущей шестерни в пластину адаптера.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы внешнее кольцо упорного подшипника
не было снято и чтобы ведущая шестерня не была поднята.

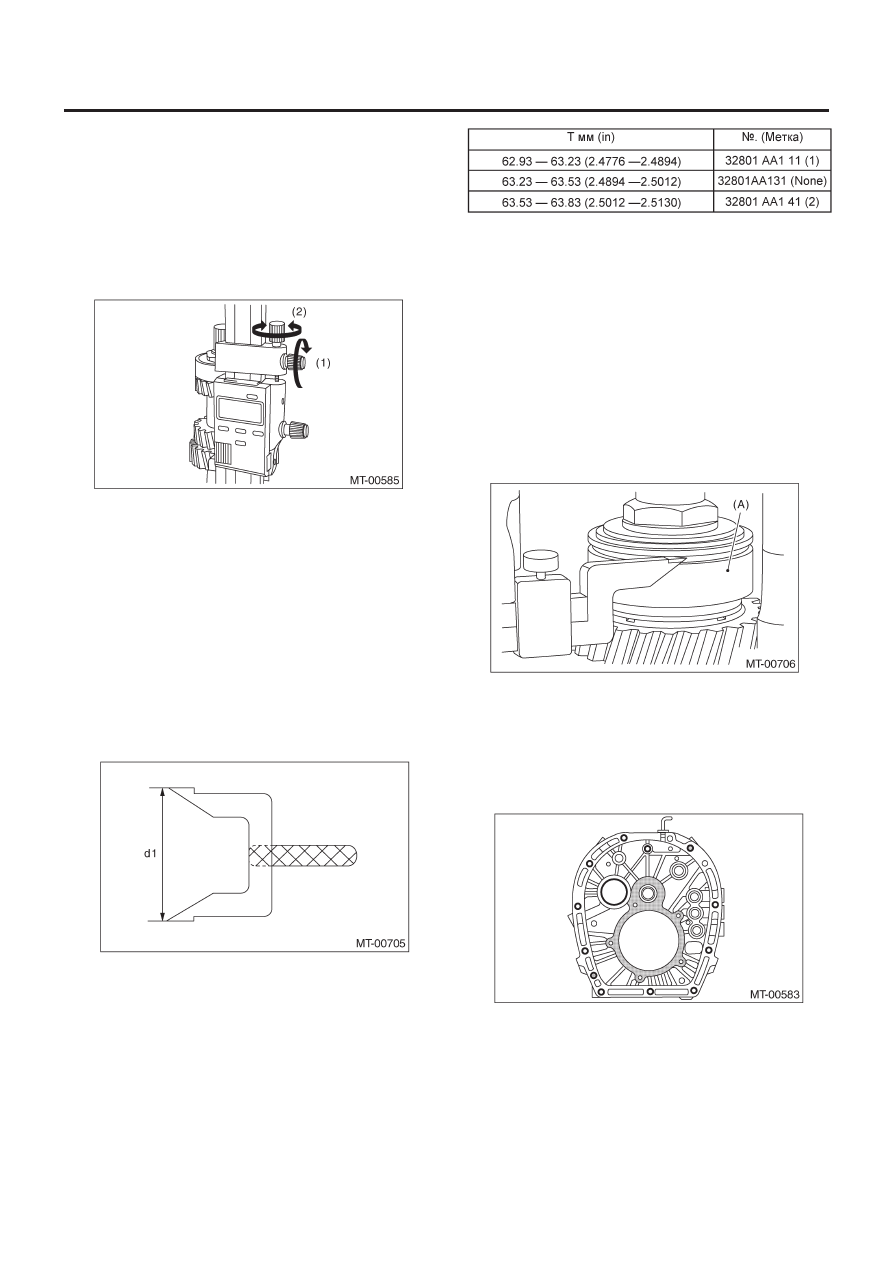

2) Установите измеритель высоты на пластину адаптера. Опу-
стите индикатор измерителя высоты до сопряженной поверх-
ности пластины адаптера и корпуса, затем поставьте на нуле-
вую точку.

ST

18853AA000

ИЗМЕРИТЕЛЬ ВЫСОТЫ

ПРИМЕЧАНИЕ:
• Снимите остатки прокладки с поверхности края с помощью
скребка, так как пластина адаптера является базовой точкой
для замера.
• Во время замера не помещайте измеритель высоты в зате-
ненный участок на рисунке.

3) Выберите обжимочное кольцо главного вала. <См. 6MT-83,
РЕГУЛИРОВКА, Устройство главного вала.>
4) Переставьте муфту 1-й – 2-й на сторону 1-й ведомой шес-
терни, затем вожмите ее вниз к стопору и измерьте "B1".

(A)  1-я ведомая шестерня
(B)  Муфта 1-й – 2-й

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты рядом с измеря-
емым объектом, затем заблокируйте шкалу (1), как показано
на рисунке. Поверните шкалу (2), чтобы установите индика-
тор на сторону поверхности края муфты 1-й.
• Поворачивая, измерьте пять точек муфты через каждые 72°.
Округлите каждые два верхних и нижних значения замера.
Оставьте оставшееся центральное значение в качестве зна-
чения данного замера.

5) Поставьте индикатор измерителя высоты вниз головой.

(A)    Индикатор

6) Переставьте муфту 1-й – 2-й на сторону 2-й ведомой шес-
терни, затем вожмите ее вверх к стопору и измерьте "B2".

(A)  2-я ведомая шестерня
(B)  Муфта 1-й – 2-й

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-118

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ПРИМЕЧАНИЕ:
• Установите индикатор измерителя высоты рядом с измеря-
емым объектом, затем заблокируйте шкалу (1), как показано
на рисунке. Поверните шкалу (2), чтобы установить индика-
тор на сторону поверхности края муфты 2-й.
• Осуществляя процедуру замера с двумя людьми, измерьте
муфту в состоянии, когда она поднята прямо вверх.
• Поворачивая, измерьте пять точек муфты через каждые 72°.
Округлите каждые два верхних и нижних значения замера.
Оставьте оставшееся центральное значение в качестве зна-
чения данного замера.

7) Исходя из обоих замеров, рассчитайте нейтральное поло-
жение муфты 1-й – 2-й. Выберите шток вилки, который под-
ходит под рассчитанное значение, с помощью следующего
уравнения.
Уравнение: T = (B1 + B2) / 2

T:      Центральное положение муфты 1-й – 2-й
B1: Высота от края пластины адаптера до края муфты при

переключении на 1-ю передачу.

B2: Высота от края пластины адаптера до края муфты при

переключении на 2-ю передачу, [значение замера + 55
мм (2.17 in)]

ПРИМЕЧАНИЕ:
По сравнению с установочной процедурой нулевого значе-
ния, индикатор установлен вниз головой. Добавьте d1 [фик-
сированное значение: 55 мм (2.17 in)] из следующего рисун-
ка к "B2", чтобы получить значение замера "B2".

2. ВЫБОР ШТОКА ВИЛКИ 3-й – 4-й

ПРИМЕЧАНИЕ:
Осуществите следующие процедуры при:
• Замене главного вала.
• Замене 3-й  и от 3-й до 6-й ведущей шестерни и втулки.
• Замене 3-го и от 3-го до 6-го устройства синхронизатора.
• Замене устройства 3-й – 4-й втулки, муфты.

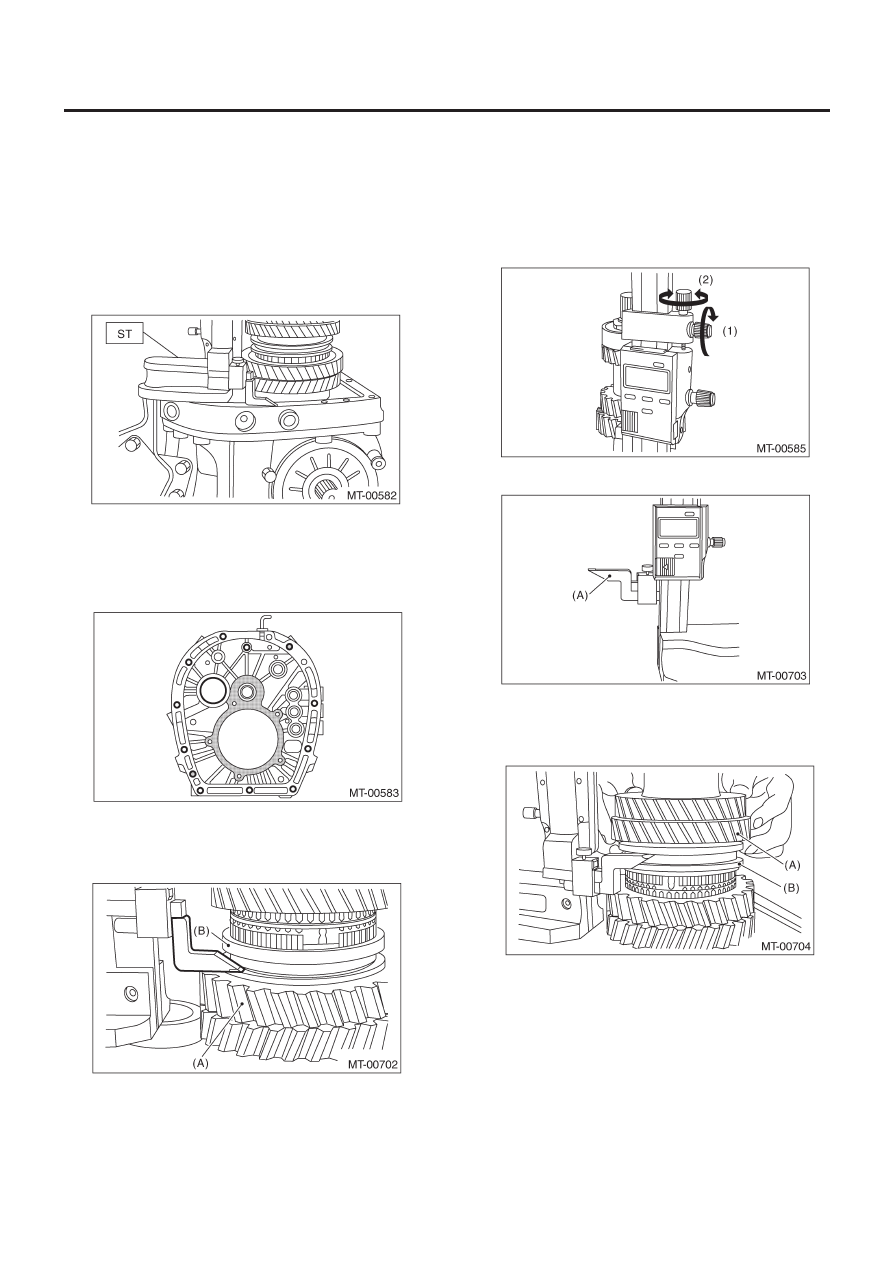

1) Вставьте устройство главного вала в пластину адаптера.
2) Установите измеритель высоты на пластину адаптера. Опу-
стите индикатор измерителя высоты до верхней поверхности
паза обжимочного кольца на верхней стороне главного зад-
него подшипника, затем поставьте на нулевую отметку.

ST

18853AA000

ИЗМЕРИТЕЛЬ ВЫСОТЫ

(A)    Шариковый подшипник

ПРИМЕЧАНИЕ:
• Снимите остатки прокладки с поверхности края с помощью
скребка, так как во время замера измеритель высоты устана-
вливается на пластине адаптера.
• Во время замера не помещайте измеритель высоты в зате-
ненный участок на рисунке.
