Subaru Impreza: трансмиссия и сцепление. Руководство - часть 137





ШЕСТЕРНЯ СПИДОМЕТРА

6MT-111

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

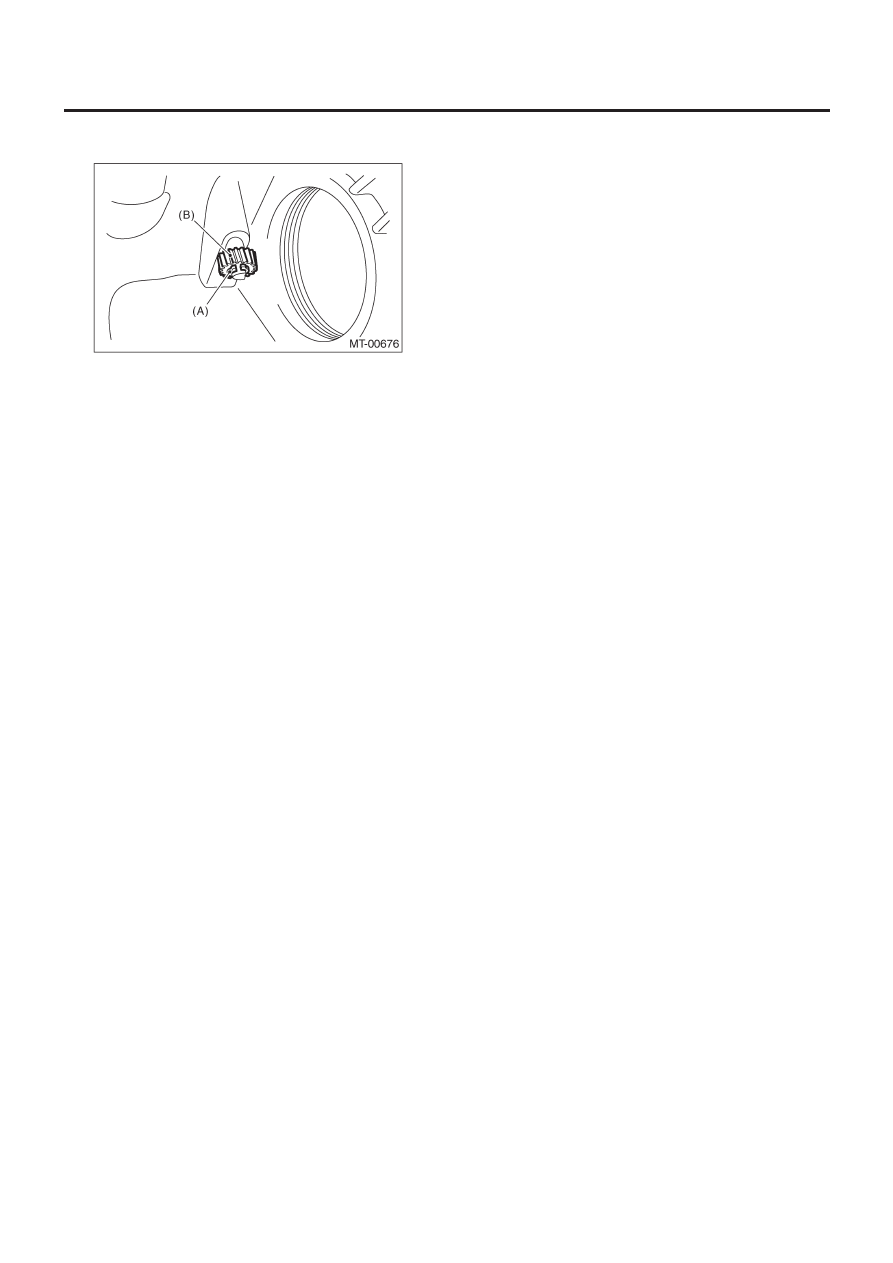

3) Устпановите ведомую шестерню спидометра и обжимоч-
ное кольцо.

(A) Обжимочное

кольцо

(B)  Ведомая шестерня спидометра

4) Установите датчик скорости автомобиля. <См. 6MT-33, УС-
ТАНОВКА, Датчик скорости автомобиля.>
5) Установите устройство переднего дифференциала.
<См.6MT-104, УСТАНОВКА, Устройство переднего диффе-
ренциала.>
6) Установите устройство вала ведущей шестерни. <См.6MT-
98, УСТАНОВКА, Устройство вала ведущей шестерни.>
7) Установите все устройства шестерней. <См.6MT-71, УСТА-
НОВКА, Устройства главного вала.>
8) Установите корпус трансмиссии. <См. 6MT-67,УСТАНОВ-
КА, Корпус трансмиссии.>
9) Установите масляный насос. <См. 6MT-63, УСТАНОВКА,
Масляный насос.>
10) Установите межосевой дифференциал. <См. 6MT-61, УС-
ТАНОВКА, Межосевой дифференциал
11) Установите переходную ведомую шестерню. <См. 6MT-
59, УСТАНОВКА, Переходная ведомая шестерня.>
12) Установите добавочный корпус. <См. 6MT-48, УСТАНОВ-
КА, Добавочный корпус.>
13) Установите масляную трубку,  переключатель нейтраль-
ного положения, переключатель огней заднего хода и про-
водку. <См. 6MT-43, УСТАНОВКА, Масляная трубка.>, <См.
6MT-46, УСТАНОВКА, Переключатель нейтрального положе-
ния.>, <См.6MT-44, УСТАНОВКА, Переключатель огней зад-
него хода.>
14)  Установите устройство механической трансмиссии на ав-
томобиль. <См. 6MT-38, УСТАНОВКА, Установка механиче-
ской трансмиссии.>

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-112

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

25. Вилка переключателя и шток

A:  ДЕМОНТАЖ

1) Снимите устройство механической трансмиссии с автомо-
биля. <См. 6MT-36, ДЕМОНТАЖ, Устройство механической
трансмиссии.>
2) Подготовьте трансмиссию к капитальному ремонту.
<См.6MT-41, Подготовка к капитальному ремонту
3) Снимите масляную трубку, переключатель нейтрального
положения, переключатель огней заднего хода и проводку.
<См. 6MT-43, ДЕМОНТАЖ, Масляная трубка.>, <См. 6MT-46,
ДЕМОНТАЖ, Переключатель нейтрального положения.>, <См.
6MT-44, ДЕМОНТАЖ, Переключатель огней заднего хода.>
4) Снимите добавочный корпус. <См. 6MT-48, ДЕМОНТАЖ,
Добавочный корпус.>
5) Снимите переходную ведомую шестерню. <См. 6MT-59,
ДЕМОНТАЖ, Переходная ведомая шестерня.>
6) Снимите межосевой дифференциал. <См.6MT-61, ДЕ-
МОНТАЖ, Межосевой дифференциал.>
7) Снимите масляный насос. <См. 6MT-62, ДЕМОНТАЖ, Мас-
ляный насос.>
8) Снимите корпус трансмиссии. <См. 6MT-66, ДЕМОНТАЖ,
Корпус трансмиссии.>
9) Снимите устройство каждой шестерни. <См.6MT-71, ДЕ-
МОНТАЖ, Устройство главного вала.>

B:  УСТАНОВКА

1) Установите все устройства шестерней. <См.6MT-71, УСТА-
НОВКА, Устройства главного вала.>
2) Установите корпус трансмиссии. <См. 6MT-67,УСТАНОВ-
КА, Корпус трансмиссии.>
3) Установите масляный насос. <См. 6MT-63, УСТАНОВКА,
Масляный насос.>
4) Установите межосевой дифференциал. <См. 6MT-61, УС-
ТАНОВКА, Межосевой дифференциал
5) Установите переходную ведомую шестерню. <См. 6MT-59,
УСТАНОВКА, Переходная ведомая шестерня.>
6) Установите добавочный корпус. <См. 6MT-48, УСТАНОВКА,
Добавочный корпус.>
7) Установите масляную трубку,  переключатель нейтрального
положения, переключатель огней заднего хода и проводку. <См.
6MT-43, УСТАНОВКА, Масляная трубка.>, <См. 6MT-46, УСТА-
НОВКА, Переключатель нейтрального положения.>, <См.6MT-
44, УСТАНОВКА, Переключатель огней заднего хода.>
8) Установите устройство механической трансмиссии на ав-
томобиль. <См. 6MT-38, УСТАНОВКА, Установка механиче-
ской трансмиссии.>

C:  РАЗБОРКА

ПРИМЕЧАНИЕ:
Замените снятый пружинный фиксатор на новый.

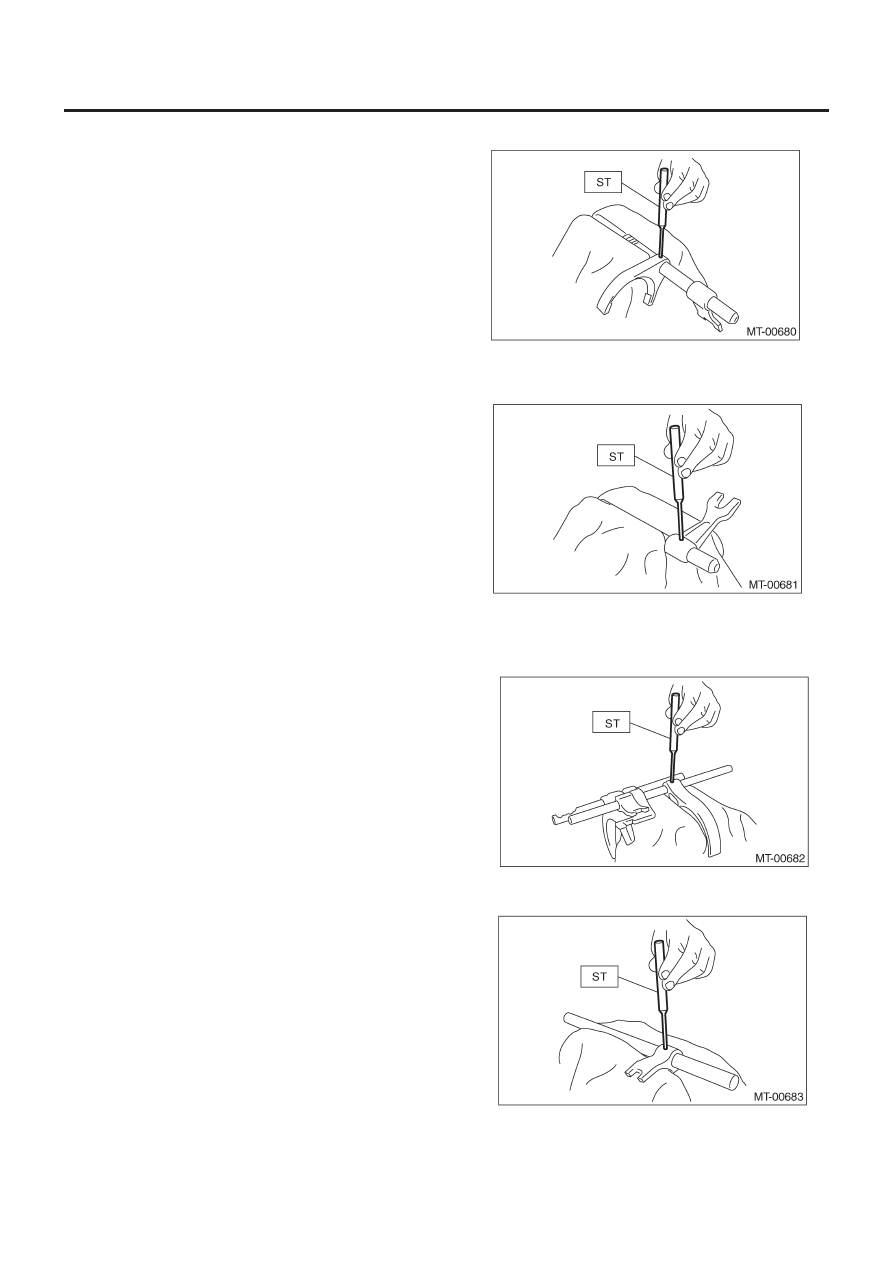

1.  РЕВЕРСИВНАЯ ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ

1) С помощью ST снимите реверсивную вилку.

ST

398791700

СЪЕМНИК

2) С помощью ST снимите реверсивный рычаг переключателя.

ST

398791700

СЪЕМНИК

2. ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ 1-й – 2-й, 3-й – 4-й

1) С помощью  ST снимите вилку переключателя 3-й – 4-й.
ST

398791700

СЪЕМНИК

2) С помощью  ST снимите рычаг переключателя 3-й – 4-й.
ST

398791700

СЪЕМНИК

3) С помощью  ST снимите рычаг переключателя 1-й – 2-й и
вилку переключателя 1-й – 2-й.

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-113

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ST

398791700

СЪЕМНИК

(A)  Рычаг переключателя 1-й – 2-й
(B)  Вилка переключателя 1-й – 2-й

3. ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ 5-й – 6-й

1) С помощью  ST снимите вилку переключателя 5-й – 6-й.

ST

398791700

СЪЕМНИК

2) С помощью  ST снимите рычаг переключателя 5-й – 6-й.

ST

398791700

СЪЕМНИК

4. ВАЛ РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ

С помощью  ST снимите селекторный рычаг.

ST

398791700

СЪЕМНИК

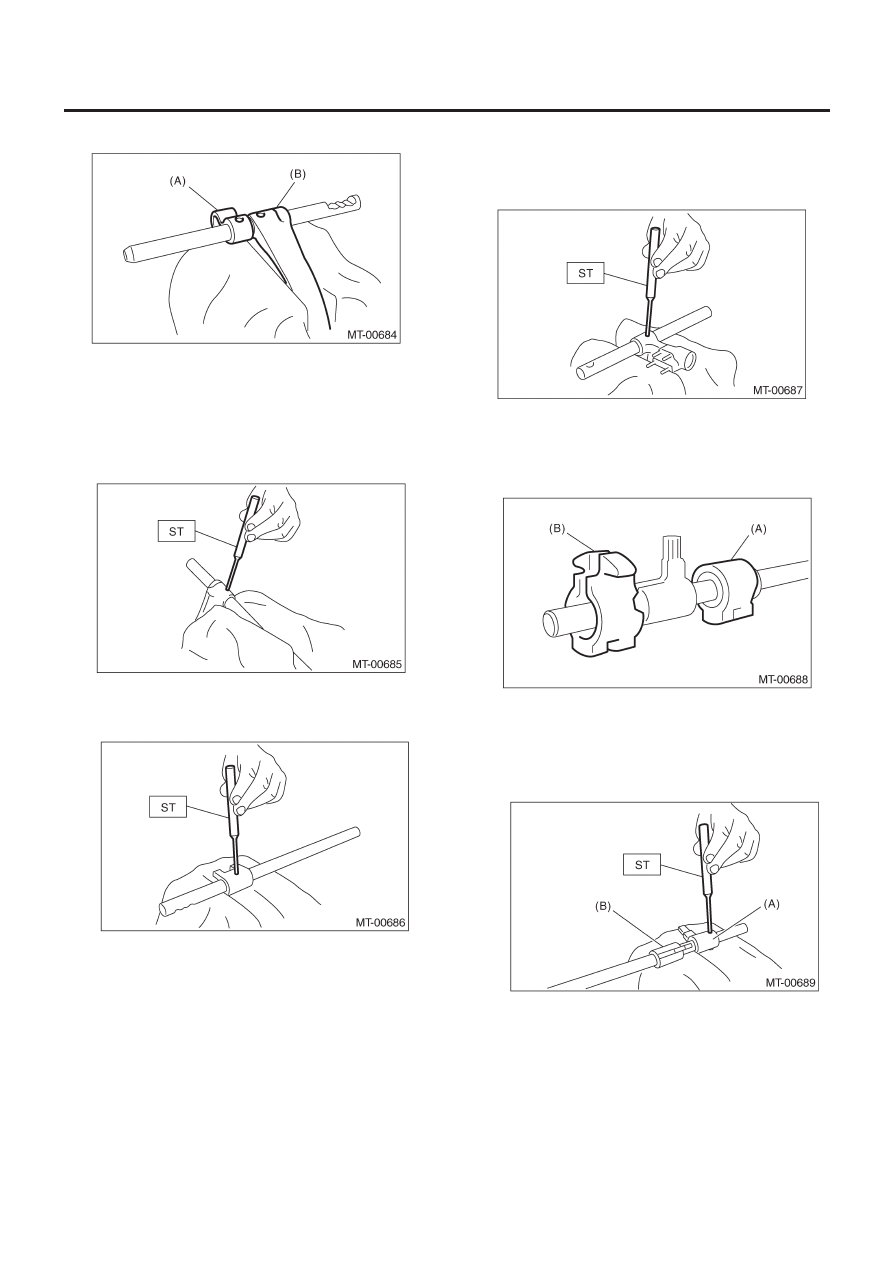

5. УДАРНЫЙ ШТОК

1) Снимите реверсивный блокировочный блок и блокировоч-
ный блок с ударного штока.

(A)  Реверсивный блокировочный блок
(B) Блокировочный

блок

2) С помощью  ST снимите реверсивный блокировочный рычаг.

ST

398791700

СЪЕМНИК

(A)  Реверсивный блокировочный рычаг
(B) Блокировочный

рычаг

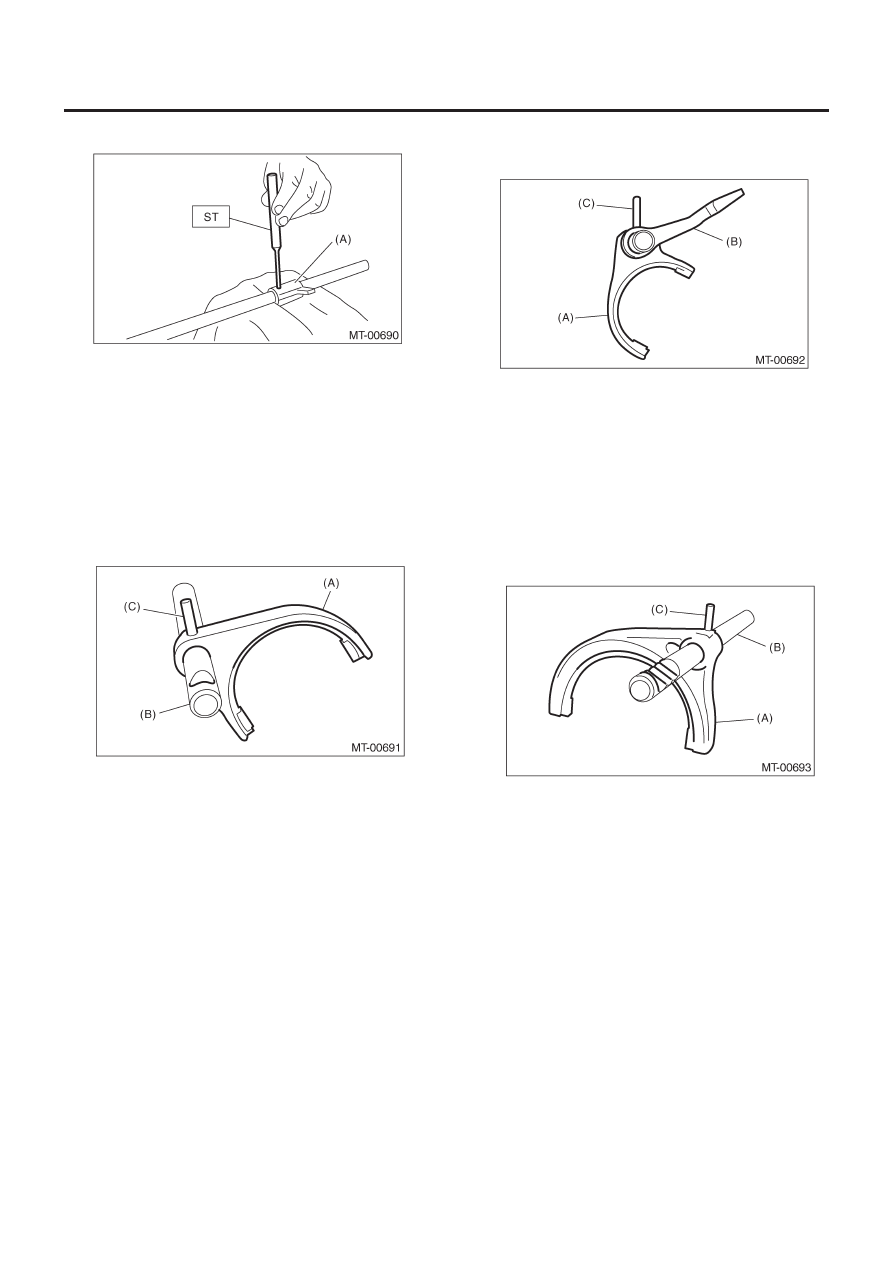

3) С помощью  ST снимите блокировочный рычаг.

ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК

6MT-114

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

ST

398791700

СЪЕМНИК

(A)    Блокировочный рычаг

D: СБОРКА

1.  РЕВЕРСИВНАЯ ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ

1) С помощью ST установите реверсивную вилку.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте реверсивную вилку и шток в правильном на-
правлении.

(A) Реверсивная

вилка

(B) Реверсивный

шток

(C) Пружинный

фиксатор

2) С помощью ST установите реверсивный рычаг.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте реверсивный рычаг и шток в правильном на-
правлении.

(A) Реверсивный

рычаг

(B) Реверсивный

шток

(C) Пружинный

фиксатор

2. ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ 1-й – 2-й, 3-й – 4-й

1) С помощью  ST установите вилку переключателя 1-й – 2-й.

ST

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Устанавливайте вилку переключателя 1-й – 2-й и шток в пра-
вильном направлении.

(A)  Вилка переключателя 1-й – 2-й
(B)  Шток переключателя 1-й – 2-й
(C) Пружинный

фиксатор
