ДЕРЖАТЕЛЬ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА

4AT-97

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

33.  Держатель межосевого дифференциала

A:  ДЕМОНТАЖ

1) Снимите устройство автоматической трансмиссии с авто-
мобиля. <См. 4AT-41, ДЕМОНТАЖ, Устройство автоматиче-
ской трансмиссии.>
2) Снимите задний датчик скорости автомобиля и разделите
кожух трансмиссии и добавочный корпус. <См. 4AT-81, ДЕ-
МОНТАЖ, Добавочный корпус.>
3) Снимите задний ведущий вал. <См. 4AT-92, ДЕМОНТАЖ,
Задний ведущий вал.>

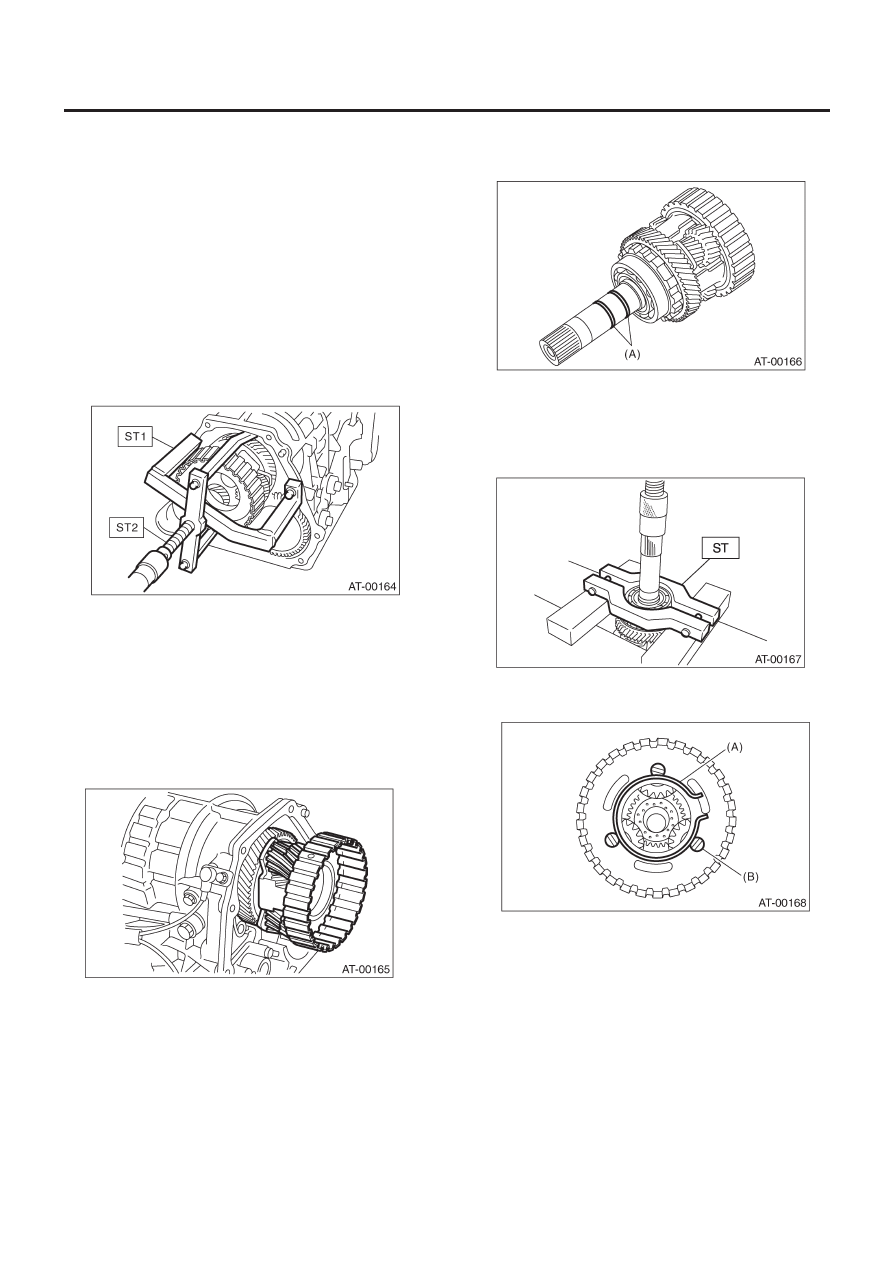

4) С помощью специальных инструментов выньте устройство
держателя межосевого дифференциала.

ST1

499737100

ВЫТЯГИВАТЕЛЬ

ST2

899524100

КОМПЛЕКТ ВЫТЯГИВАТЕЛЯ

5) Выньте регулировочную прокладку(и) из кожуха трансмиссии.

B:  УСТАНОВКА

1) Установите устройство межосевого дифференциала с ре-
гулировочной прокладкой (-ами).

ПРИМЕЧАНИЕ:
Вставьте устройство межосевого дифференциала и регули-
ровочные прокладки полностью по нижние края плеч под-
шипника.

2) Установите задний ведущий вал. <См. 4AT-92, УСТАНОВКА,
Задний ведущий вал.>
3) Соедините кожух трансмиссии с добавочным корпусом и
установите задний датчик скорости автомобиля. <См.   4AT-
81,    УСТАНОВКА,   Добавочный корпус.>
4) Установите устройство трансмиссии на автомобиль. <См.
4AT-43,   УСТАНОВКА,   Устройство автоматической транс-
миссии.>

C:  РАЗБОРКА

1) Снимите уплотнительные кольца.

(A)    Уплотнительное кольцо

2) С помощью пресса и специального устройства снимите
шариковый подшипник.

ST

498077600

СЪЕМНИК

3) Снимите обжимочное кольцо и выньте вал из устройства
межосевого дифференциала.

(A) Обжимочное

кольцо

(B) Вал

ДЕРЖАТЕЛЬ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА

4AT-98

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4) Снимите упорные шайбы, шестерни и шайбы с устройства
межосевого дифференциала.

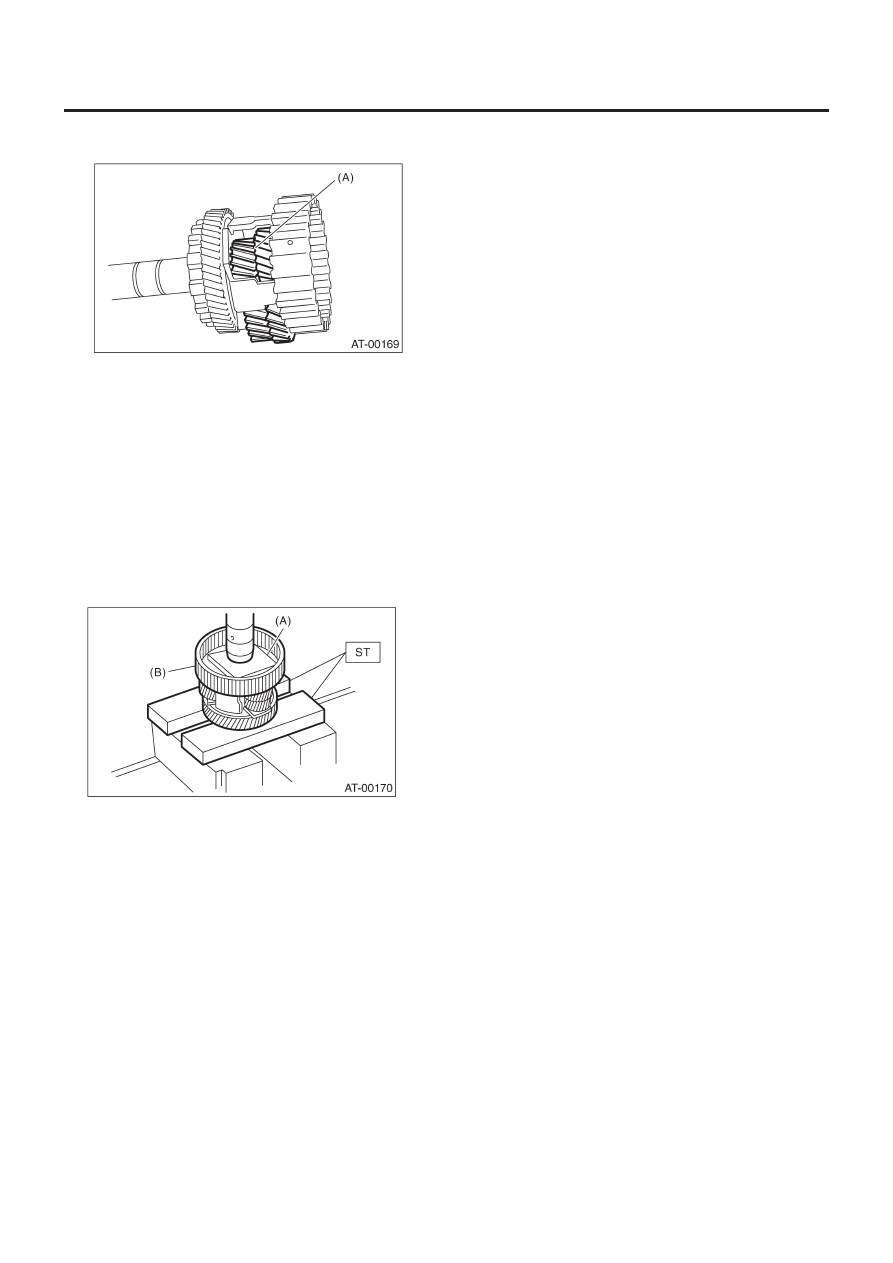

(A)    Шестерня

5) Выньте промежуточный вал и упорный подшипник.

D: СБОРКА

1) Установите упорную шайбу на промежуточный вал.
2) Установите упорный подшипник на промежуточный вал.
3) Установите шестерни и шайбы.
4) Вставьте вал в устройство межосевого дифференциала.
5) Установите обжимочное кольцо.
6) С помощью пресса установите новый шариковый подшип-
ник в устройство межосевого дифференциала.

ST

498077000

СЪЕМНИК

(A) Пластина
(B)  Держатель межосевого дифференциала

7) Нанесите вазелин на внешнюю поверхность уплотнитель-
ного кольца и на пазы вала.
8) нанесите ATF на новые уплотнительные кольца и устано-
вите их.

E:   ОСМОТР

•  Проверьте все детали на предмет отверстий, насечек или
грязи.
•  Проверьте ход конца добавки и отрегулируйте его по необ-
ходимости. <См. 4AT-89, МОДЕЛЬ VTD, РЕГУЛИРОВКА, Пере-
ходная муфта.>

СТОЯНОЧНЫЙ ПРЕДОХРАНИТЕЛЬ

4AT-99

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

34. Стояночный предохранитель

A:  ДЕМОНТАЖ

1) Снимите устройство автоматической трансмиссии с авто-
мобиля. <См. 4AT-41, ДЕМОНТАЖ, Устройство автоматиче-
ской трансмиссии.>
2) Снимите задний датчик скорости автомобиля и разделите
кожух трансмиссии и добавочный корпус. <См. 4AT-81, ДЕ-
МОНТАЖ, Добавочный корпус.>
3) Снимите ведущую шестерню редуктора. (модель MPT)
<См. 4AT-95,   ДЕМОНТАЖ,   Ведущая шестерня редуктора.>
4) Снимите держатель межосевого дифференциала.  (модель
VTD) <См. 4AT-97, ДЕМОНТАЖ, Держатель межосевого диф-
ференциала
5) Снимите стояночный предохранитель, возвратную пружи-
ну и вал.

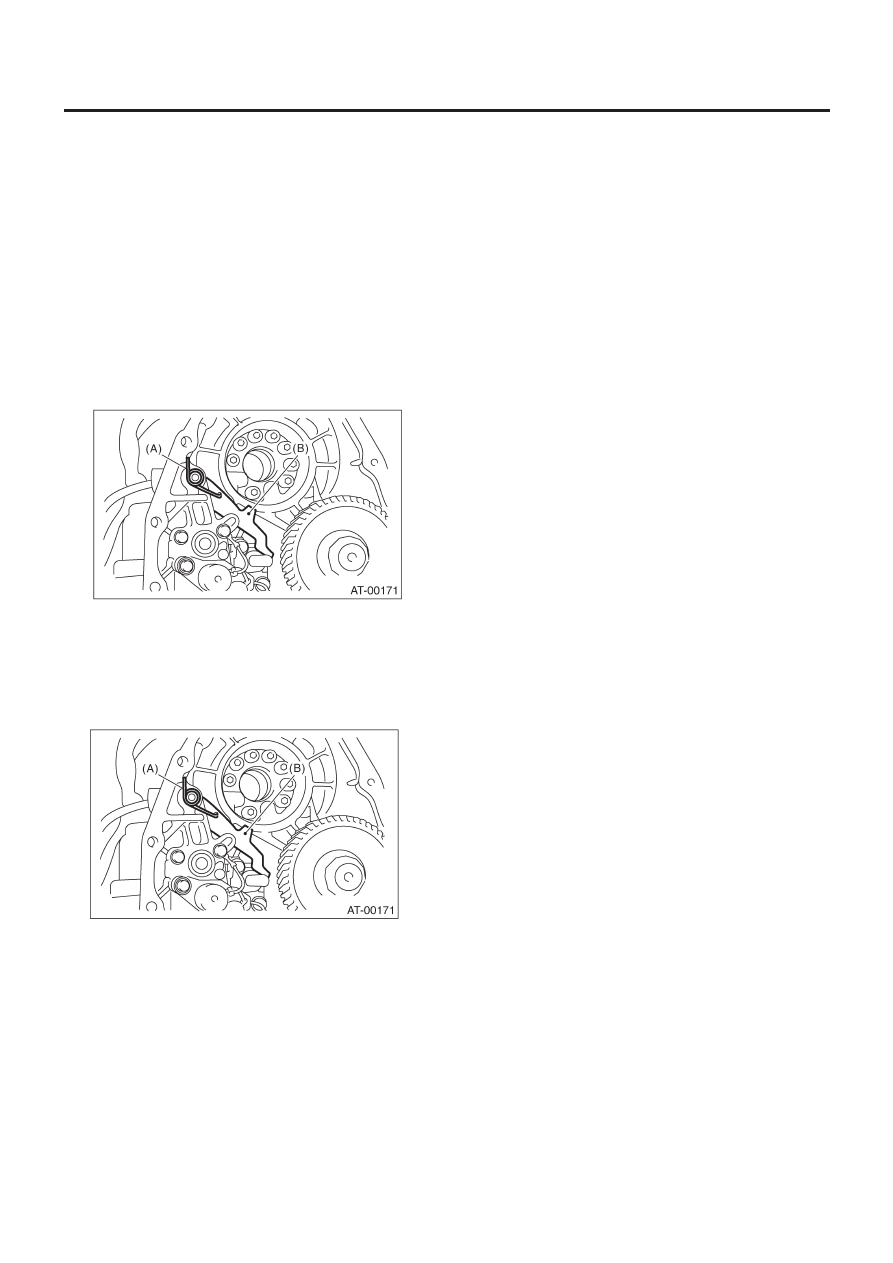

(A) Возвратная

пружина

(B) Стояночный

предохранитель

B:  УСТАНОВКА

1) Установите стояночный предохранитель, вал и возвратную
пружину.

(A) Возвратная

пружина

(B) Стояночный

предохранитель

2) Установите ведущую шестерню редуктора. <См. 4AT-95,
УСТАНОВКА, Ведущая шестерня редуктора.>
3) Установите держатель межосевого дифференциала. (мо-
дель VTD)
<См. 4AT-97, УСТАНОВКА, Держатель межосевого диффе-
ренциала.>
4) Установите задний датчик скорости автомобиля и добавоч-
ный корпус. <См. 4AT-81, УСТАНОВКА, Добавочный корпус.>

5) Установите устройство трансмиссии на автомобиль. <См. 4AT-
43, УСТАНОВКА, Устройство автоматической трансмиссии.>

C: ОСМОТР

Убедитесь в том, что петля на стояночном предохранителе
шестерни редуктора не изношена и не повреждена.

КОРПУС ГИДРОТРАНСФОРМАТОРА

4AT-100

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

35. Корпус гидротрансформатора

A:  ДЕМОНТАЖ

1)  Снимите устройство автоматической трансмиссии с авто-
мобиля. <См. 4AT-41, ДЕМОНТАЖ, Устройство автоматиче-
ской трансмиссии.>
2) Выньте устройство муфты гидротрансформатора. <См. 4AT-
79, ДЕМОНТАЖ, Устройство муфты гидротрансформатора.>
3) Снимите входной вал.

4) Поднимите рычаг за коннектором и отсоедините его от
опоры.
5) Отсоедините коннектор ингибиторного переключателя от
опоры.

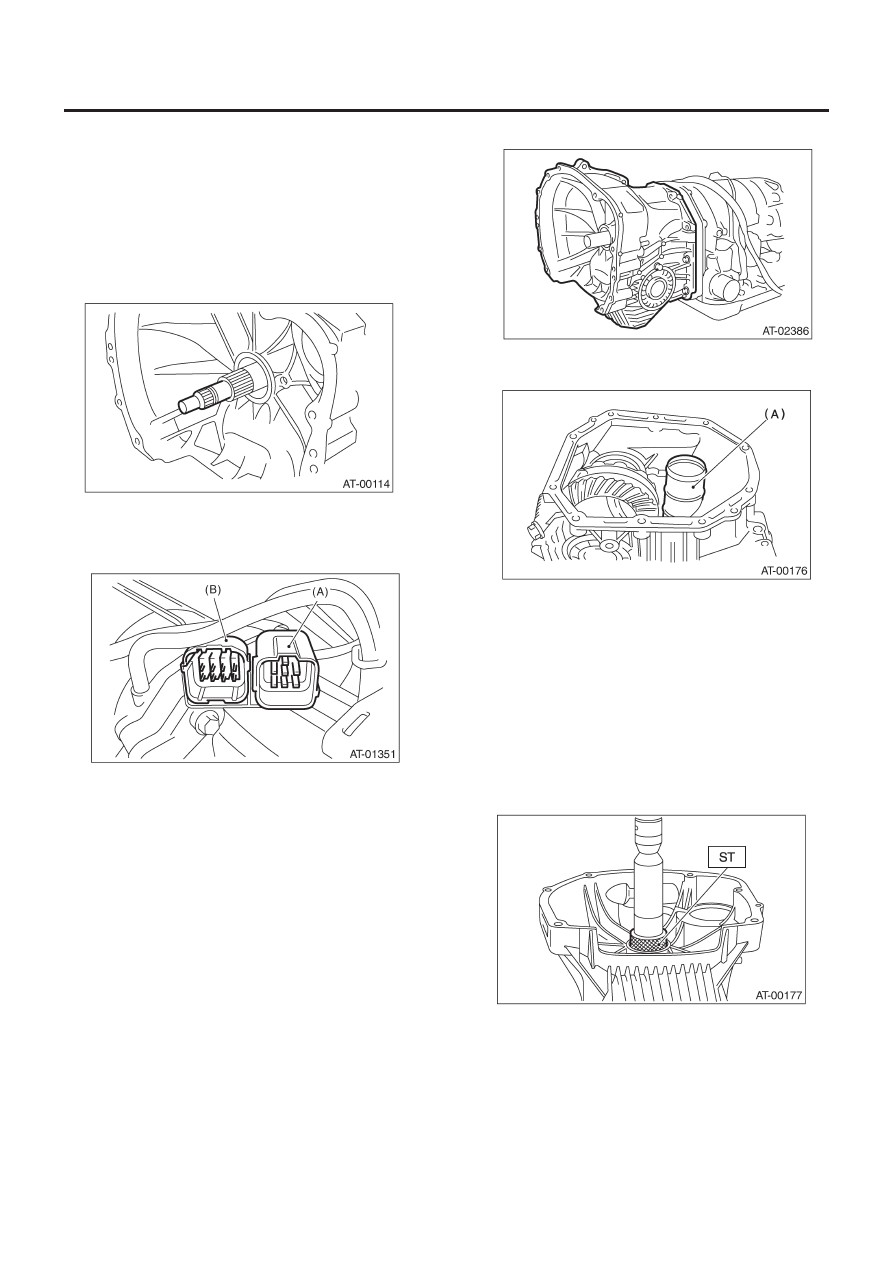

(A) Проводка

трансмиссии

(B)  Проводка ингибиторного переключателя

6) Снимите трубку масляной подпитки. <См.4AT-78, ДЕМОН-
ТАЖ, Трубка масляной подпитки.>
7) Снимите входную и выходную трубки охладителя масла.
<См. 4AT-75, ДЕМОНТАЖ, Трубка и шланг охладителя ATF.>
8) Слегка постукивая по корпусу гидротрансформатора пла-
стиковым молотком, разделите кожух трансмиссии и корпус
гидротрансформатора.

ПРИМЕЧАНИЕ:
•  Следите за тем, чтобы не повредить сальник и втулку
внутри корпуса гидротрансформатора крышкой масляного
насоса.

•  Следите за тем, чтобы не потерять резиновый уплотнитель.

9) Снимите уплотнительную трубку, если она прикреплена.
(повторное использование запрещается.)

(A)    Уплотнительная трубка

10) Снимите устройство дифференциала. <См.4AT-114, ДЕ-
МОНТАЖ, Передний дифференциал
11) Снимите сальник с корпуса гидротрансформатора.

B:  УСТАНОВКА

1) Проверьте внешний вид каждого компонента и почистите их.
2) Запрессуйте сальник в корпус гидротрансформатора с по-
мощью ST.

ST

398437700

СГОН

3) Установите устройство дифференциала на корпус.
<См. 4AT-114, УСТАНОВКА, Передний дифференциал
4) Установите левый и правый боковые фиксаторы. <См. AT-
118, РЕГУЛИРОВКА, Передний дифференциал
