СОЛЕНОИДНЫЙ КЛАПАН УПРАВЛЕНИЯ ПРОДУВКОЙ

EC(H4SOw/oOBD)-6

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

5. Соленоидный клапан

управления продувкой

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

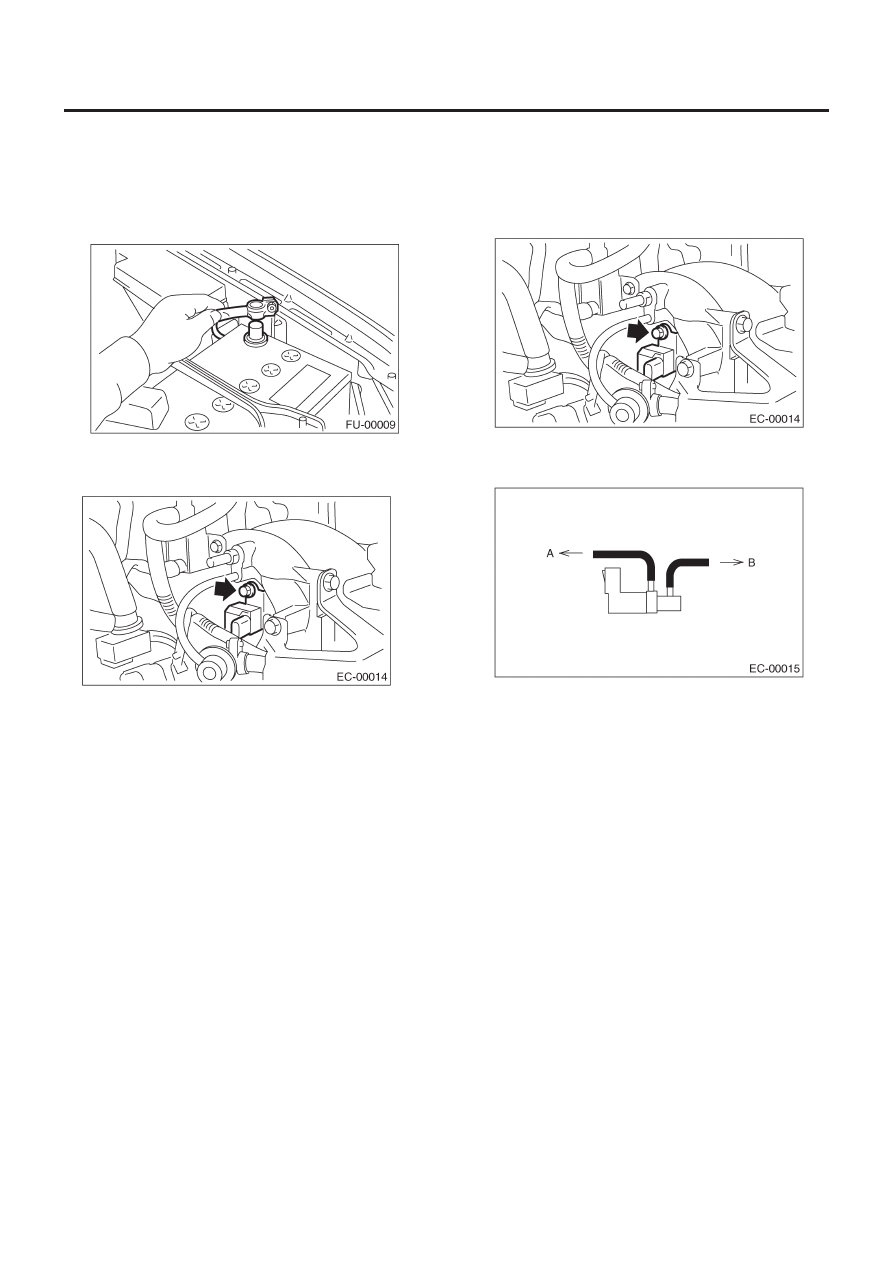

2) Отсоедините коннектор и шланги от соленоидного клапана
управления продувкой, затем снимите сам соленоидный кла-
пан управления продувкой.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7ft-lb)

ПРИМЕЧАНИЕ:
Подсоедините шланги испарения как указано на рисунке.

(A)  К топливной трубке
(B)  К впускному коллектору

C: ОСМОТР

Убедитесь в том, что шланги не имеют трещин и не разболтались.

ДВУСТОРОННИЙ КЛАПАН

EC(H4SOw/oOBD)-7

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

6. Двусторонний клапан

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Отсоедините противогазную коробку от корпуса.   <См.
EC(H4SOw/oOBD)-5, ДЕМОНТАЖ, Противогазная коробка.>

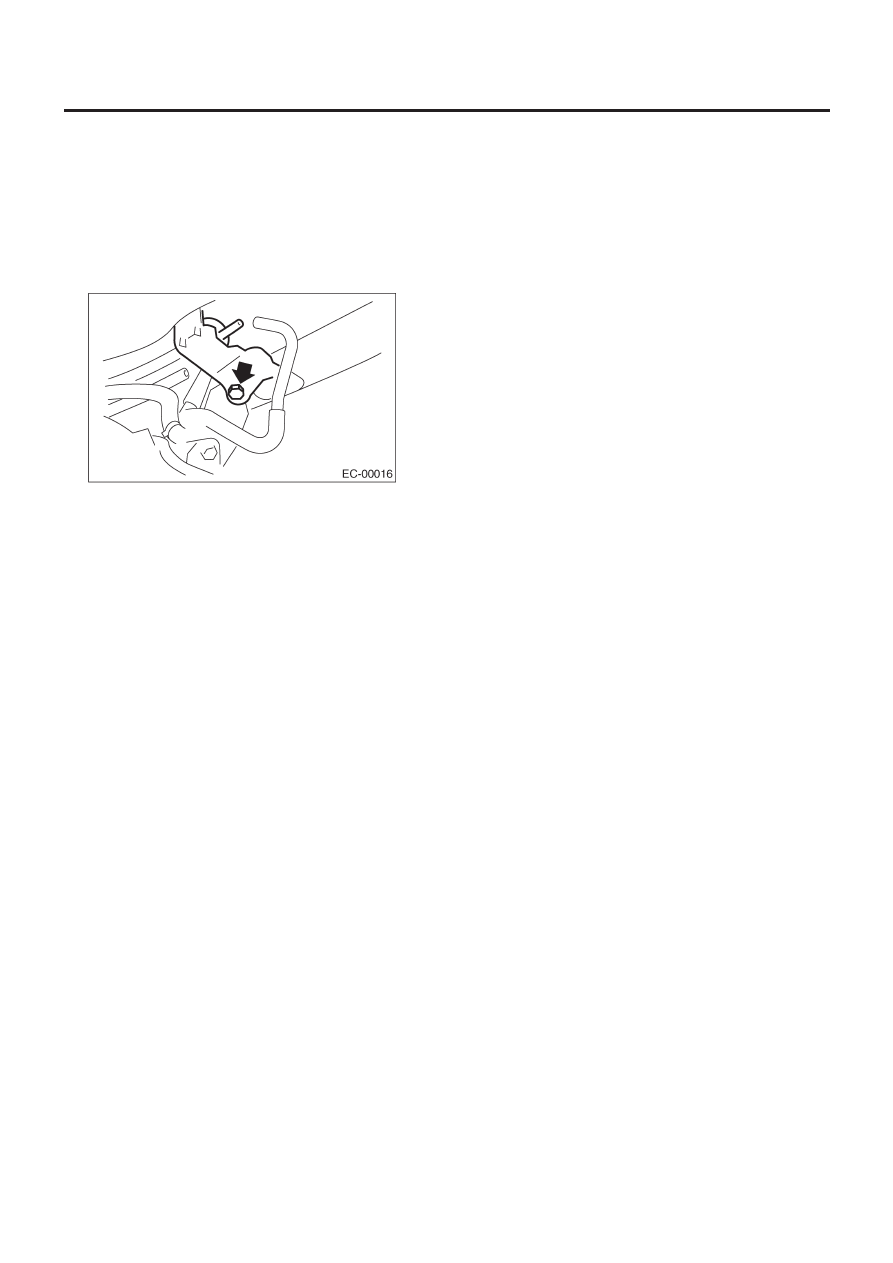

3) Снимите двусторонний клапан со скобой с корпуса как од-
но целое.

4) Снимите двусторонний клапан со скобы.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Убедитесь в том, что шланги не имеют трещин и не разболтались.
