ОБЩЕЕ ОПИСАНИЕ

EC(H4SOw/oOBD)-2

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

1. Общее описание

A: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора

ПЕРЕДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4SOw/oOBD)-3

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

2. Передний

каталитический преобразователь

A:  ДЕМОНТАЖ

Передний каталитический преобразователь и центральная
выхлопная труба интегрированы в один узел. Поэтому проце-
дура демонтажа та же самая, что и процедура демонтажа
центральной выхлопной трубы. <См. EX(H4SOw/oOBD)-9, ДЕ-
МОНТАЖ, Центральная выхлопная труба.>

B:  УСТАНОВКА

Передний каталитический преобразователь и центральная
выхлопная труба интегрированы в один узел. Поэтому проце-
дура установки та же самая, что и процедура установки цент-
ральной выхлопной трубы. <См. EX(H4SOw/oOBD)-9, УСТА-
НОВКА, Центральная выхлопная труба.>

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

ЗАДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4SOw/oOBD)-4

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

3. Задний каталитический преобразователь

A:  ДЕМОНТАЖ

Задний каталитический преобразователь и центральная вы-
хлопная труба интегрированы в один узел. Поэтому процеду-
ра демонтажа та же самая, что и процедура демонтажа цент-
ральной выхлопной трубы. <См. EX(H4SOw/oOBD)-9, ДЕ-
МОНТАЖ, Центральная выхлопная труба.>

B:  УСТАНОВКА

Задний каталитический преобразователь и центральная вы-
хлопная труба интегрированы в один узел. Поэтому процеду-
ра установки та же самая, что и процедура установки цент-
ральной выхлопной трубы. <См. EX(H4SOw/oOBD)-9, УСТА-
НОВКА, Центральная выхлопная труба.>

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

ПРОТИВОГАЗОВАЯ КОРОБКА

EC(H4SOw/oOBD)-5

КОНТРОЛЬ ВЫХЛОПА (ВСПОМ. УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

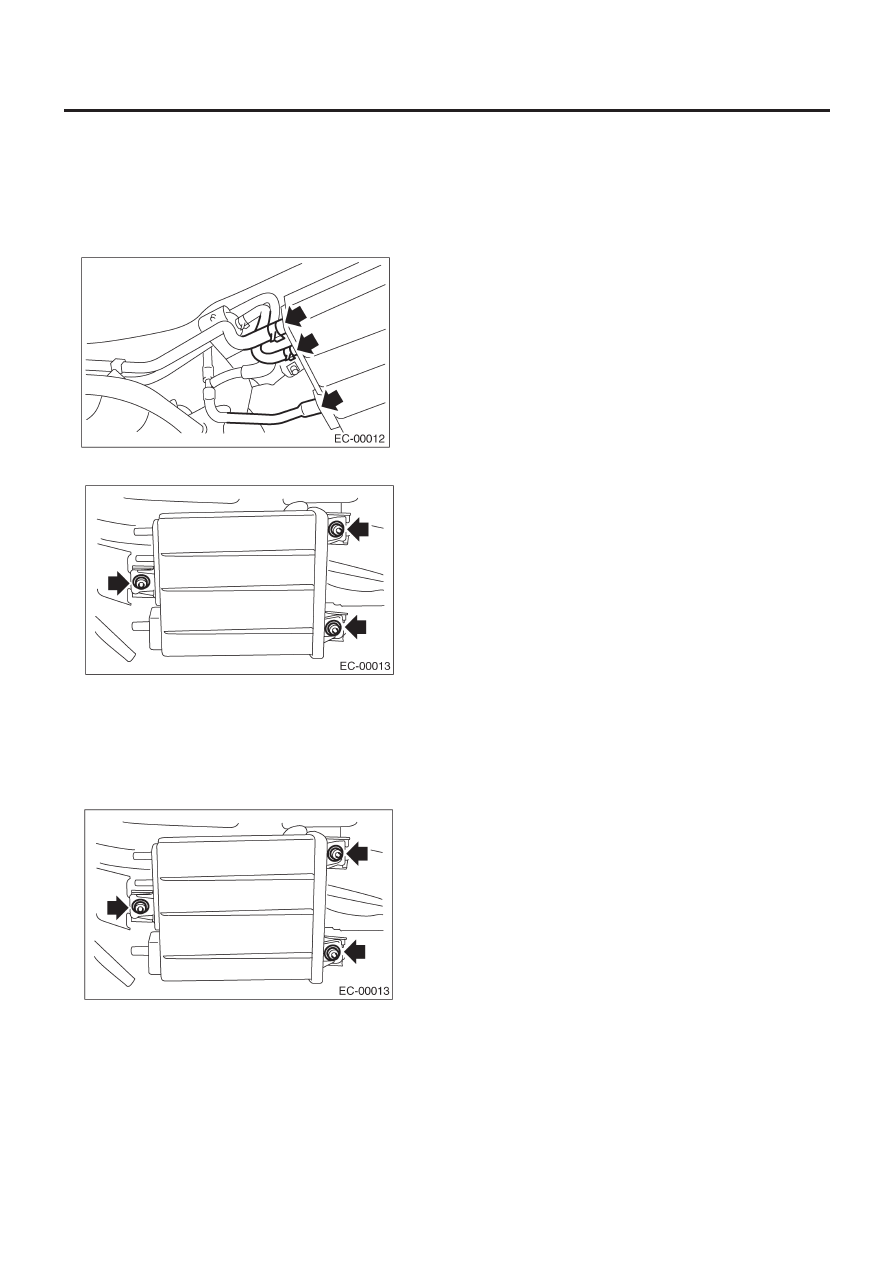

4. Противогазовая коробка

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Loosen the two clamps which hold the two canister hoses, and
then disconnect the three evaporation hoses from canister.

3) Снимите противогазовую коробку с кузова.

В:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

23 Н-м (2.3 кгс-м, 17ft-lb)

C: ОСМОТР

Убедитесь в том, что противогазовая коробка и шланги про-
тивогазовой коробки не имеют трещин и не разболтались.
