КЛАПАН ПРЕРЫВАНИЯ ПОДАЧИ ТОПЛИВА

FU(H4SOw/oOBD)-60

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

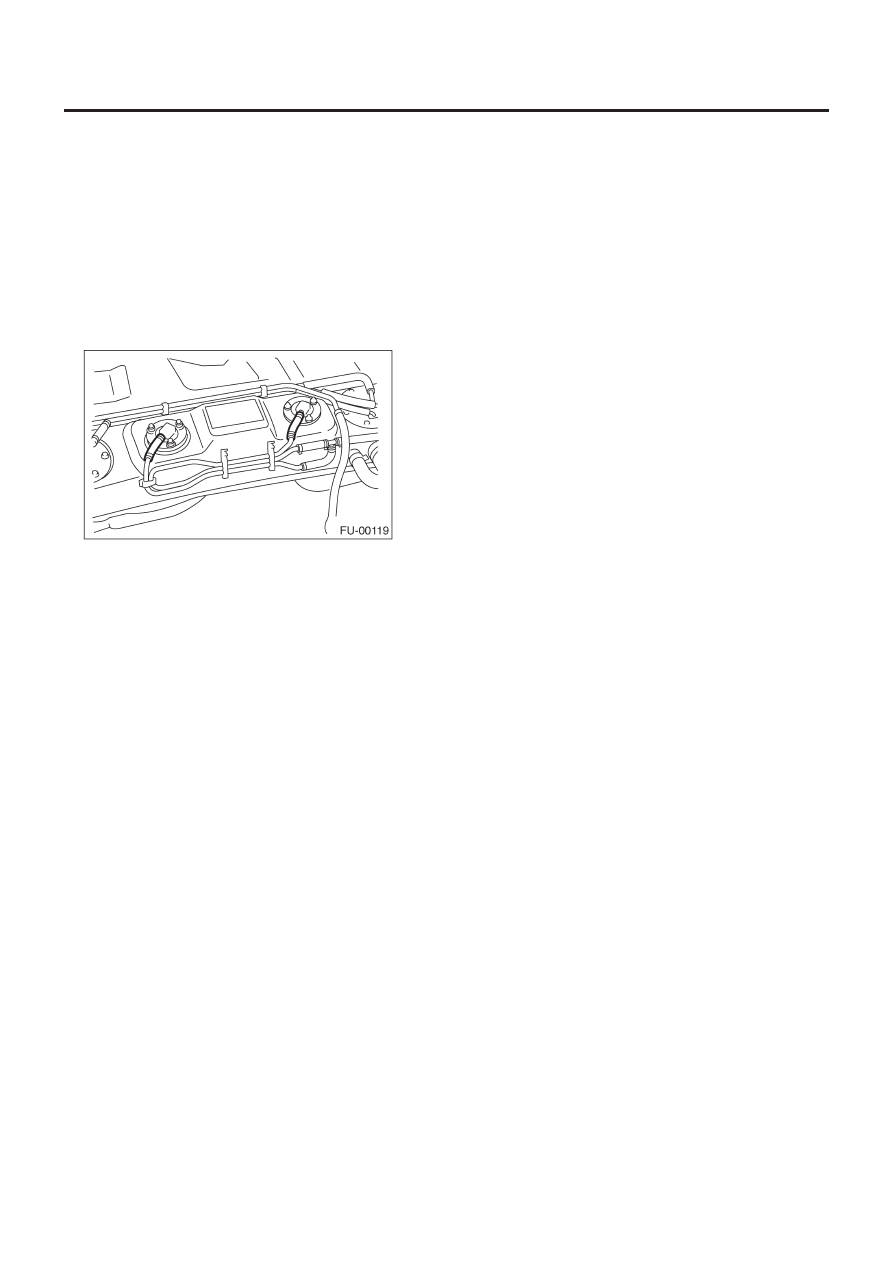

23. Клапан прерывания подачи топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Снимите топливный бак. <См. FU(H4SOw/oOBD)-47, ДЕ-
МОНТАЖ, Топливный бак.>
2) Передвиньте зажим и отсоедините шланг испарения от
клапана прерывания подачи топлива.

3) Снимите болты, фиксирующие клапан прерывания подачи
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>

ДЕМПФЕРНЫЙ ТОПЛИВНЫЙ КЛАПАН

FU(H4SOw/oOBD)-61

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

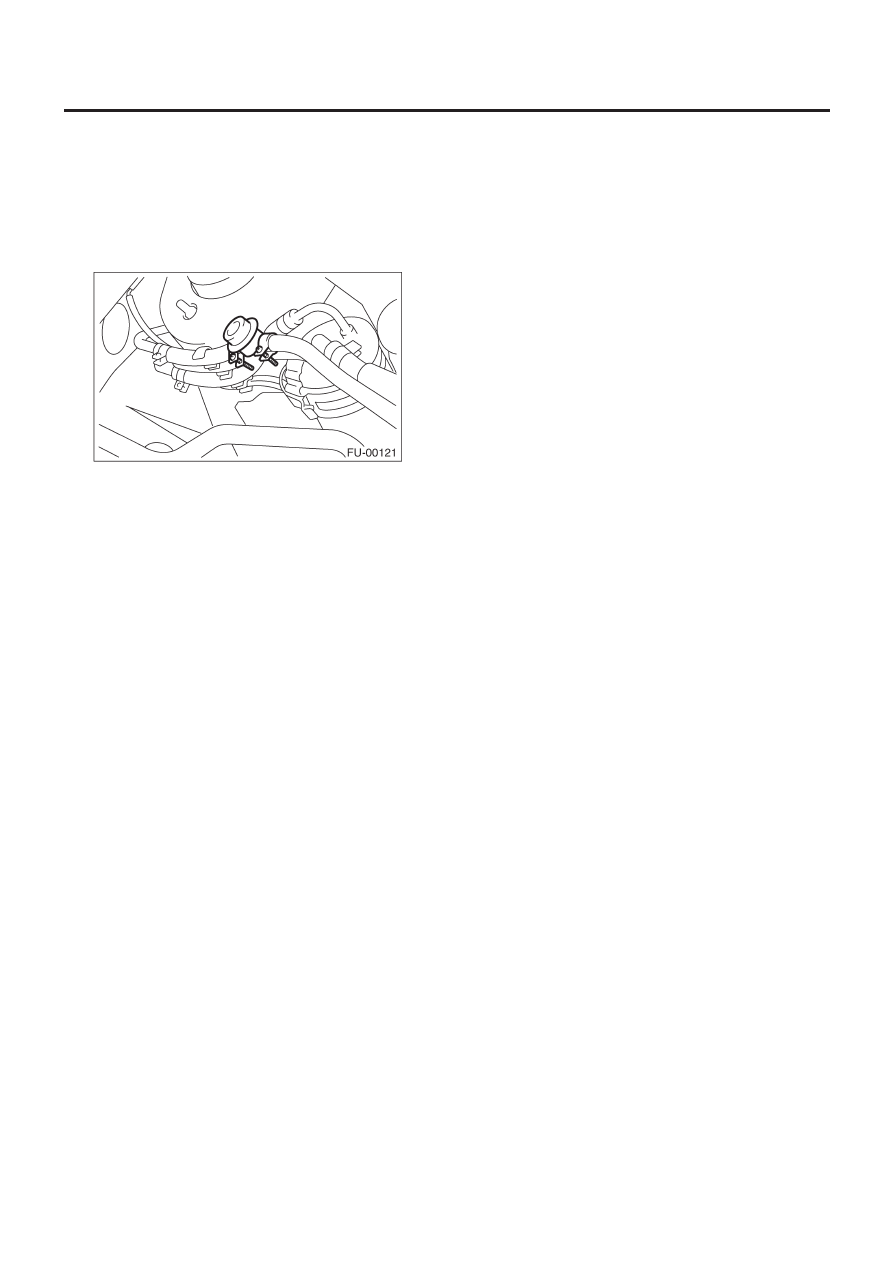

24. Демпферный топливный клапан

A:  ДЕМОНТАЖ

1) Ослабьте давление топлива. <См. FU(H4SOw/oOBD)-46,
ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Снимите демпферный топливный клапан с линии возврата
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4SOw/oOBD)-62

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

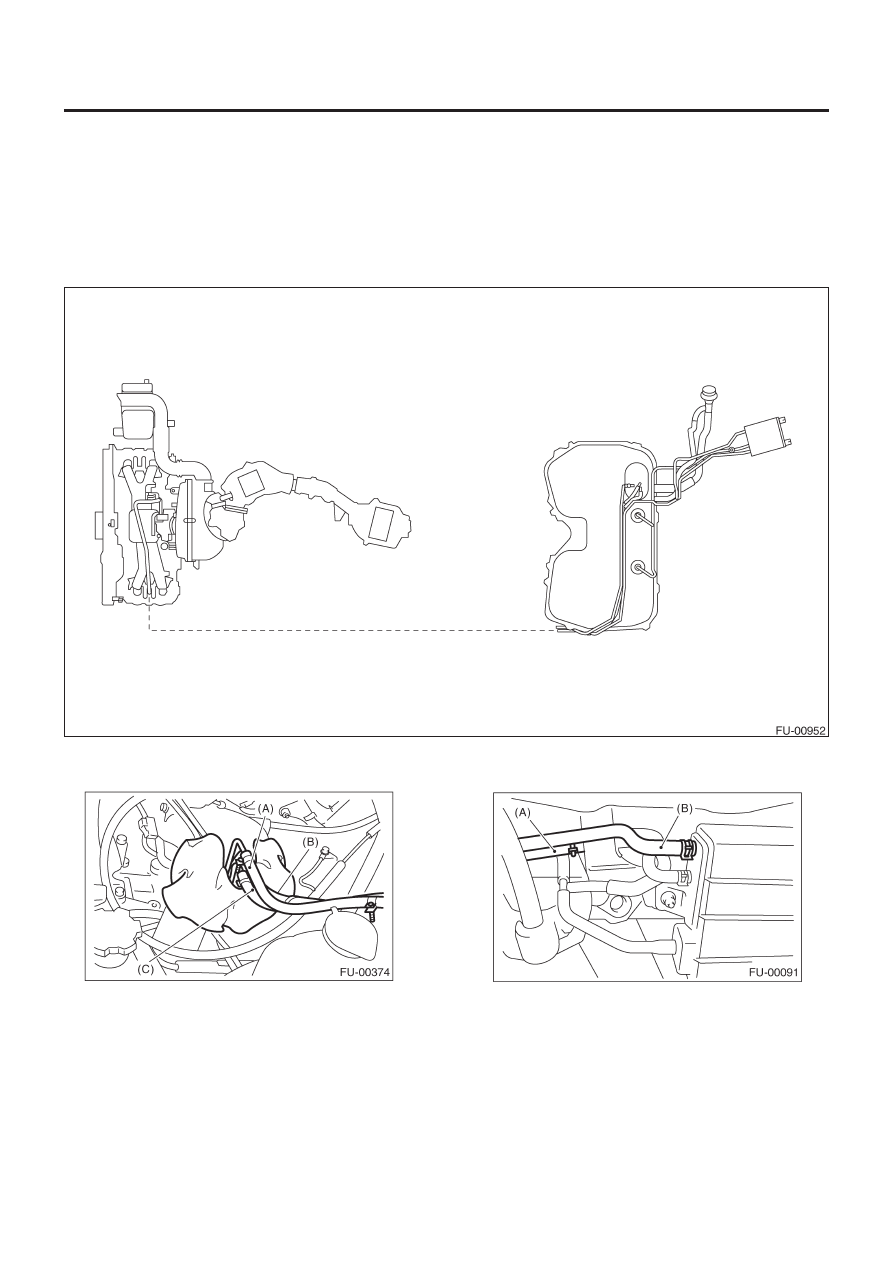

6) В отсеке двигателя, отсоедините шланг подачи топлива,
шланг возврата и шланг испарения.

(A)  Шланг подачи топлива
(B) Шланг

возврата

(C) Шланг

испарения

7) Поднимите автомобиль.

8) Отсоедините шланг двустороннего клапана (А) от двусто-
роннего клапана и отсоедините шланг коробки (В) от коробки.

25. Линии подачи, возврата и испарения топлива

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Ослабьте давление топлива. <См. FU(H4SOw/oOBD)-46, ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
3) Откройте крышку заливной горловины и затем снимите крышку заливной горловины топлива.
4) Снимите коврик. <См. EI-55, ДЕМОНТАЖ, Напольный коврик.>
5) Снимите трубы и шланги подачи топлива, трубы и шланги возврата топлива и трубы и шланги испарения топлива.

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4SOw/oOBD)-63

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

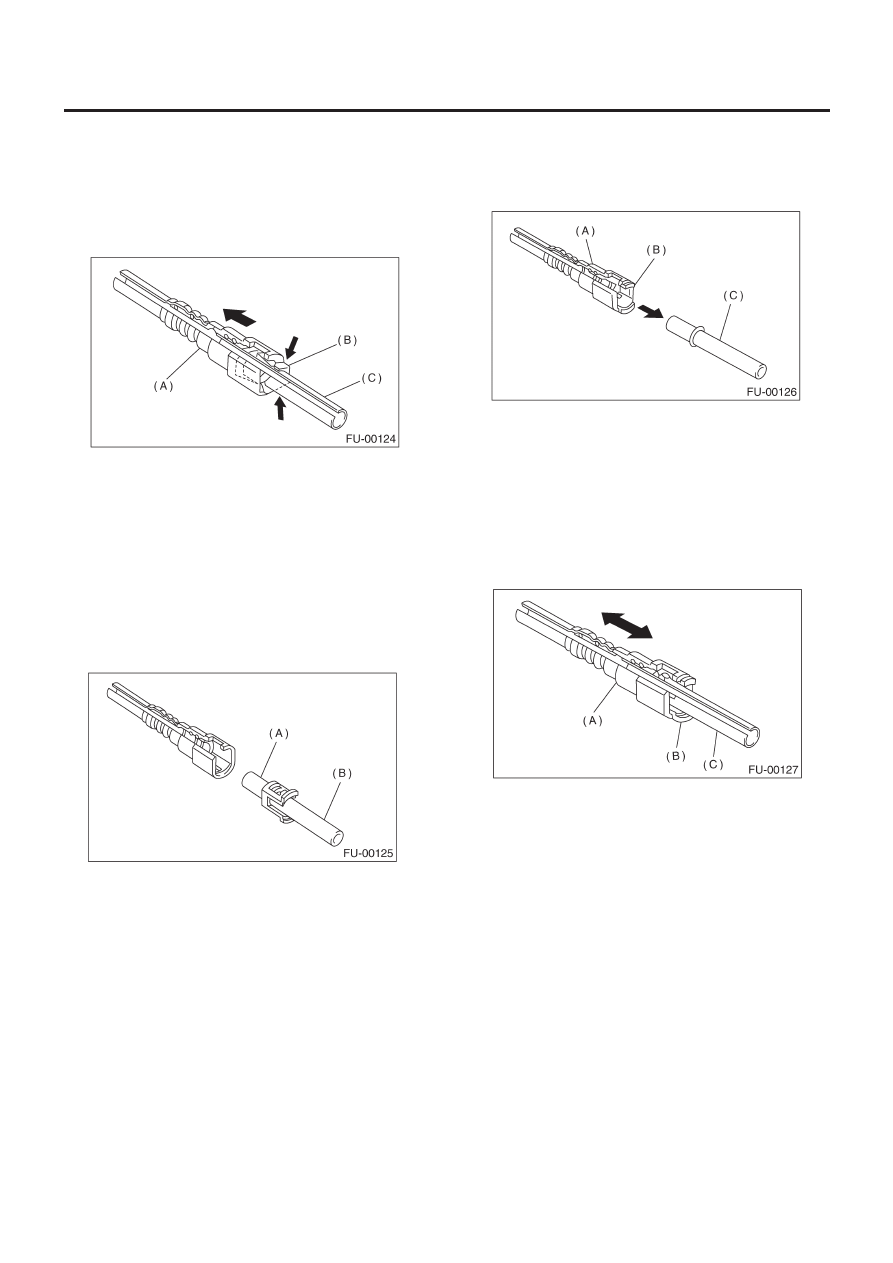

9) Отделите быстрый коннектор на линии подачи топлива.

(1)  Очистите трубу и коннектор, если они покрыты пылью.
(2)  Придержите коннектор (А), затем протолкните фикса-

тор (В) вниз.

(3)  Вытяните коннектор (А) из фиксатора (В).

ПРИМЕЧАНИЕ:
Замените фиксатор на новый.

(A) Коннектор
(B) Фиксатор
(C) Трубка

B:  УСТАНОВКА

1) Подсоедините быстрый коннектор на линии подачи топлива.

ПРИМЕЧАНИЕ:
• Всегда используйте новый фиксатор.
• Убедитесь в том, что соединительная часть не повреждена
и не покрыта пылью. В случае необходимости очистите уп-
лотнительную поверхность трубы.

(A) Уплотнительная

поверхность

(B) Трубка

(1)  Установите новый фиксатор (В) на коннектор (А).
(2)  Полностью втолкните трубку в коннектор.

ПРИМЕЧАНИЕ:
При этом вы услышите два щелчка

(A) Коннектор
(B) Фиксатор
(C) Трубка

ОСТОРОЖНО:
•  Потяните за коннектор для того, чтобы убедиться, что
он надежно зафиксирован.
• Убедитесь в том, что две лапки фиксатора надежно со-
членены в коннекторе.
• Обязательно осмотрите шланги и их соединения на
предмет утечек топлива.

(A) Коннектор
(B) Фиксатор
(C) Трубка
