ТОПЛИВНЫЙ БАК

FU(H4SOw/oOBD)-48

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B:  УСТАНОВКА

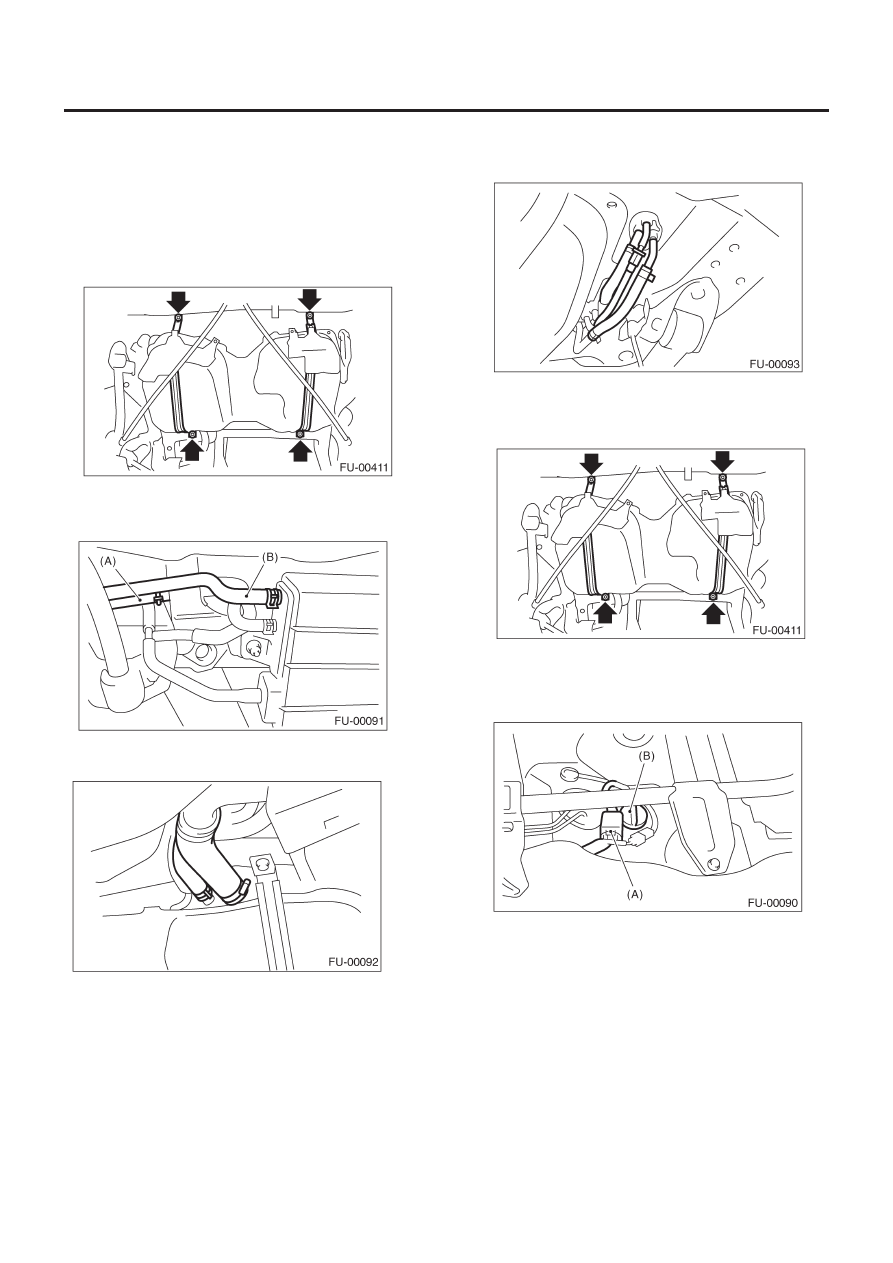

1) Поддержите топливный бак с помощью домкрата транс-
миссии и проденьте проводку топливного бака в отверстие с
прокладкой.
2) Установите топливный бак, затем временно затяните бол-
ты лент топливного бака.

ПРЕДУПРЕЖДЕНИЕ:
Для выполнения данной работы требуется помощник

3) Подсоедините шланг двустороннего клапана (А) к двусто-
роннему клапану, затем подсоедините шланг коробки (В) к
коробке.

4) Подсоедините заливной топливный шланг и воздушный
шланг.

5) Подсоедините топливные шланги, затем зафиксируйте их за-
жимами и быстрым коннектором. <См. FU(H4SOw/oOBD)-63,
УСТАНОВКА, Подача топлива, Линии возврата и испарения.>

6) Затяните болты фиксирующих лент.

Момент затяжки:

33 Н-м (3.4 кгс-м, 24.3 ft-lb)

7) Установите заднюю поперечину. <См. RS-21, УСТАНОВКА,
Задняя поперечина.>
8) Подсоедините коннектор (А) к кабелю топливного бака, за-
тем закройте сервисное отверстие прокладкой (В).

9) Установите на место заднее сиденье и коврик.

ТОПЛИВНЫЙ БАК

FU(H4SOw/oOBD)-49

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

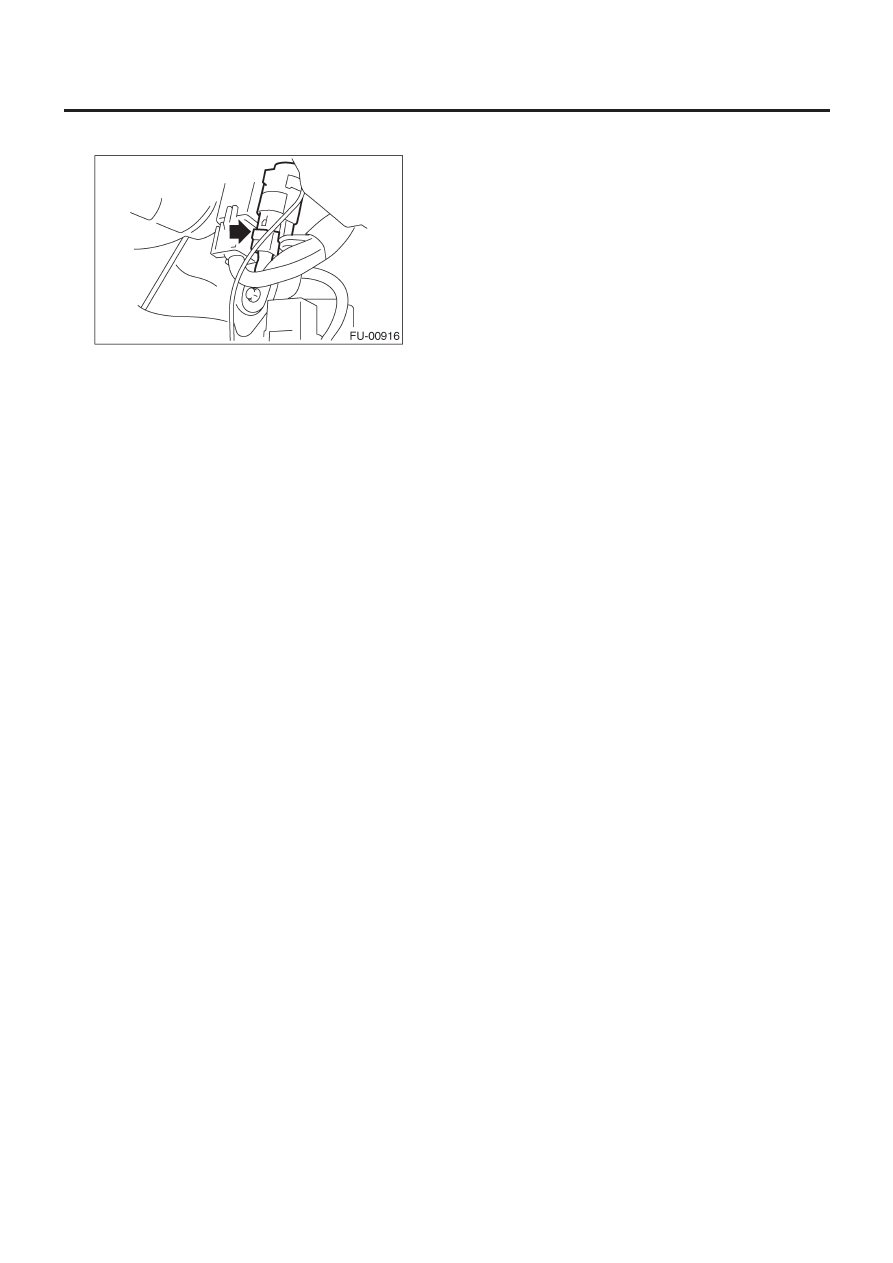

10) Подсоедините коннектор к реле топливного насоса.

C: ОСМОТР

1) Убедитесь в отсутствии трещин, отверстий и прочих повре-
ждений топливного бака.
2) Убедитесь в отсутствии трещин топливных шлангов и топ-
ливопровода а также в том, что соединения надежно зафик-
сированы.

ЗАЛИВНОЙ ТОПЛИВОПРОВОД

FU(H4SOw/oOBD)-50

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18. Заливной топливопровод

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо

1) Поставьте автомобиль на подъемник.
2) Ослабьте давление топлива. <См. FU(H4SOw/oOBD)-46,
ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
3) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
4) Отсоедините кабель заземления от аккумулятора.

5) Снимите винты, фиксирующие обкладку

6) Ослабьте гайки заднего колеса RH.
7) Поднимите автомобиль.
8) Снимите заднее колесо RH.

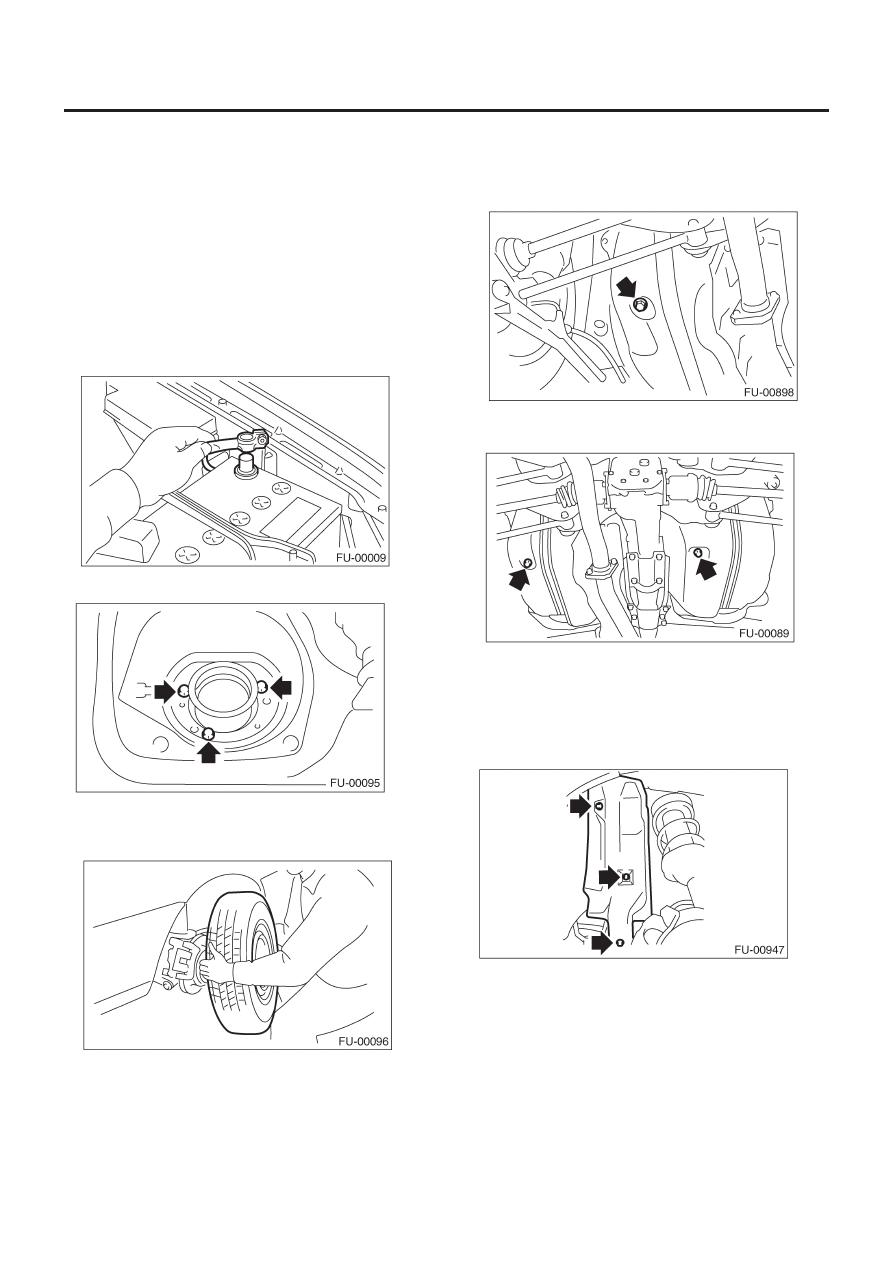

9) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

• МОДЕЛЬ 1.6 L и 2.0 L

• МОДЕЛЬ 2.5 L

10) Затяните сливную заглушку топлива и затем установите
переднюю правую крышку бака.

Момент затяжки:

26 Н-м (2.7 кгс-м, 19.2 ft-lb)

11) Снимите протектор заливного топливопровода.

ЗАЛИВНОЙ ТОПЛИВОПРОВОД

FU(H4SOw/oOBD)-51

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

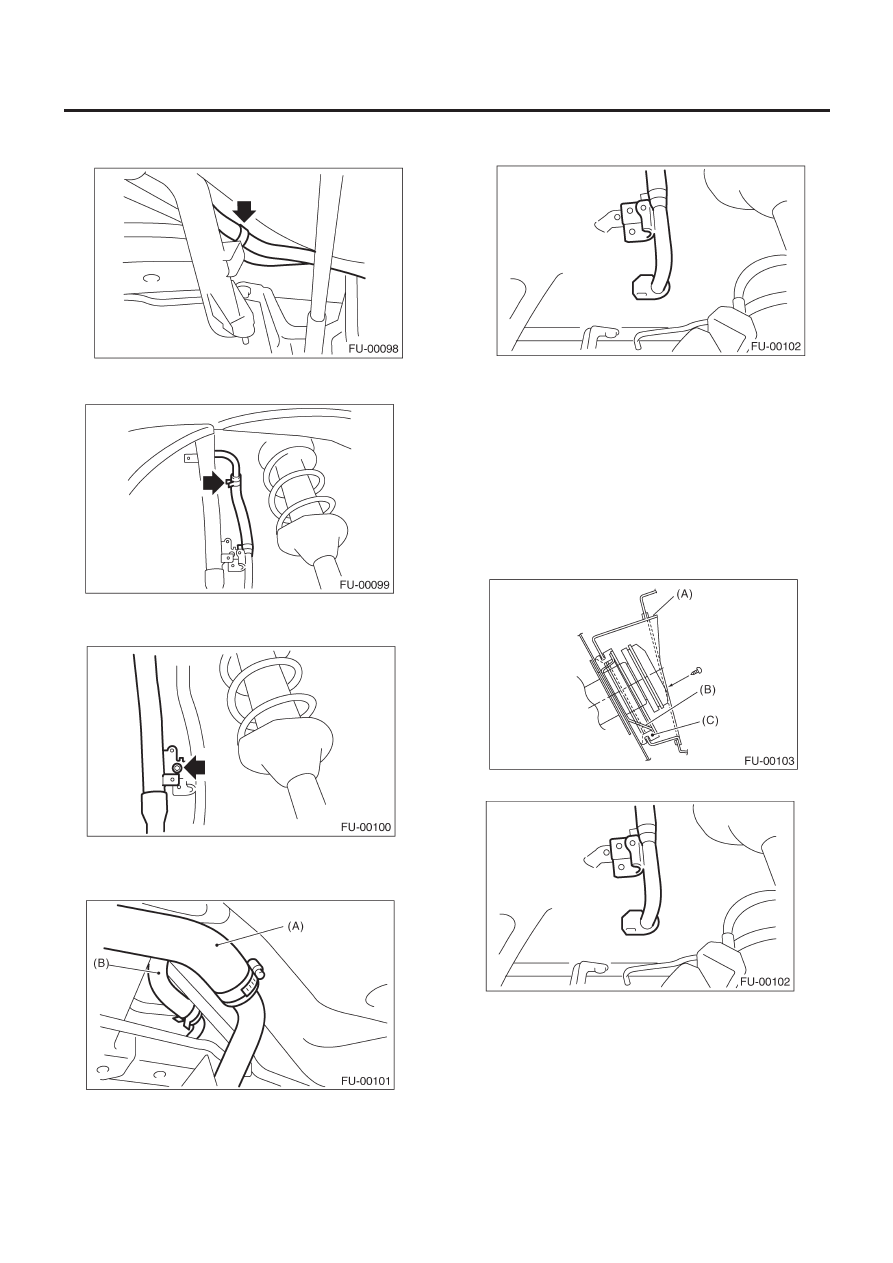

12) Отделите шланги испарения от зажима заливного топли-
вопровода.

13) Отсоедините воздушный шланг от заливного топливо-
провода.

14) Снимите болт, фиксирующий рамку заливного топливо-
провода на кузове.

15) Ослабьте зажим и снимите заливной топливный шланг (А)
с заливного топливопровода.
16) Передвиньте зажим и отделите воздушный шланг (В).

17) Удалите заливной топливопровод в днище автомобиля.
18) Снимите воздушную трубу вместе с зажимом с кузова.

B:  УСТАНОВКА

1) Откройте дверцу заливной горловины топлива.
2) Установите топливный стакан (А) с резиновой обкладкой
(С), затем введите заливной топливопровод в отверстие с
внутренней стороны фартука.
3) Сопоставьте отверстия на шее заливного топливопровода,
затем установите чашку (В) и затяните винты.

ПРИМЕЧАНИЕ:
Если края резиновой обкладки завернулись вовнутрь, выпря-
мите их с помощью отвертки.

4) Установите воздушную трубу.
