ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SOw/oOBD)-36

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11. Топливный инжектор

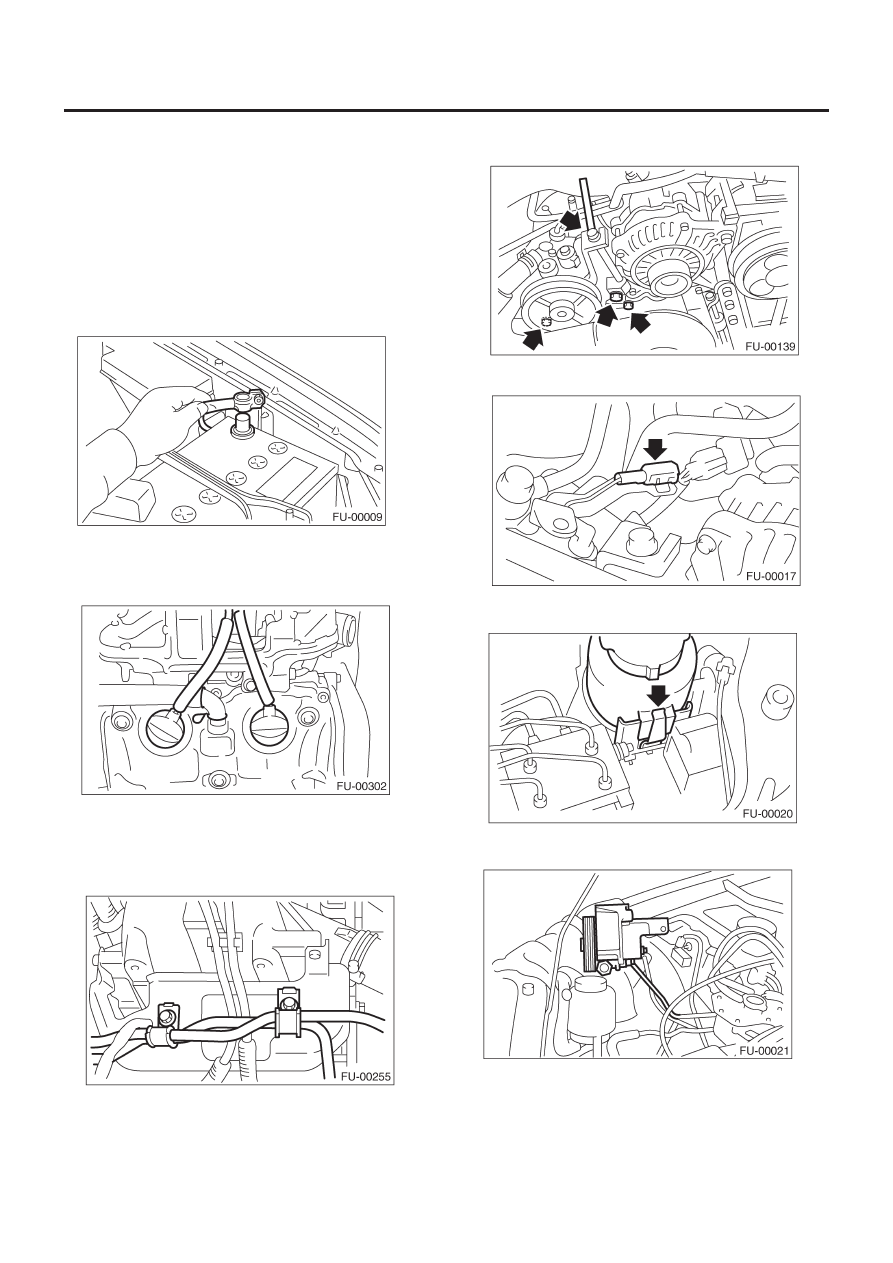

A:  ДЕМОНТАЖ

1. СТОРОНА RH

1) Снизьте давление топлива.
<См. FU(H4SOw/oOBD)-46, СНИЖЕНИЕ ДАВЛЕНИЯ ТОПЛИ-
ВА, ОПЕРАЦИИ, Топливо >
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите камеру резонатора. <См. IN(H4SO)-7, ДЕМОН-
ТАЖ, Камера резонатора
5) Отсоедините провода свечей зажигания от свечей зажига-
ния (цилиндры #1 и #3).

6) Снимите насос усилителя руля и бачок со скоб.

(1)

Снимите передний клиновидный ремень.  <См.ME(H4SO)-
43, ДЕМОНТАЖ, Клиновидный ремень.>

(2)  Снимите болты, фиксирующие трубы усилителя руля

на протекторе впускного коллектора.

(3)  Снимите болты, фиксирующие насос усилителя руля

на скобе.

(4)  Отсоедините коннектор от переключателя усилителя руля.

(5)  Снимите бачок усилителя руля со скобы, потянув его

вверх.

(6)  Поместите насос и бачок усилителя руля на фартук

правого колеса.

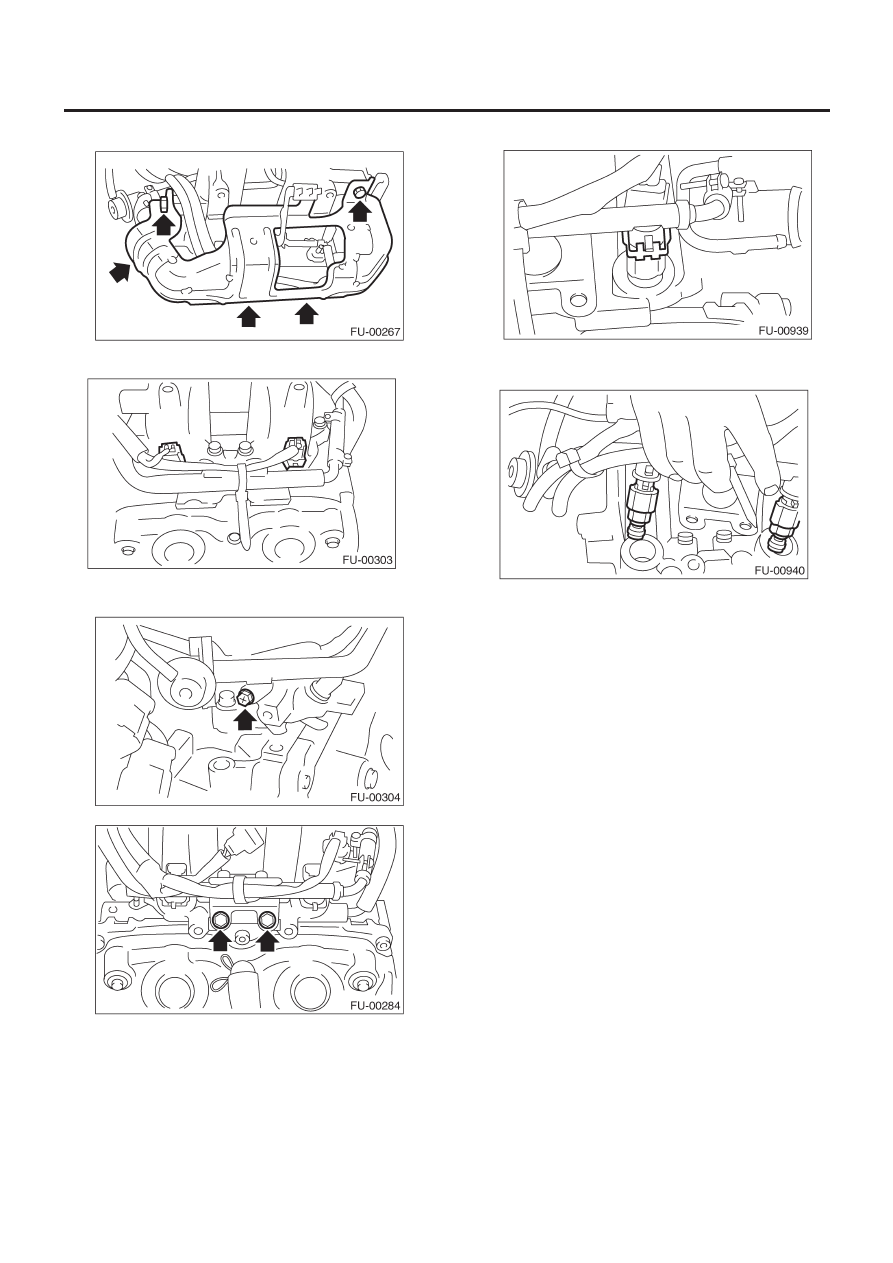

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SOw/oOBD)-37

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7) Снимите протектор топливопровода RH.

8) Отсоедините коннектор от инжектора топлива.

9) Снимите болты, фиксирующие трубу топливного инжекто-
ра на впускном коллекторе.

10) Снимите топливный инжектор из впускного коллектора.

(1) Снимите зажим, фиксирующий топливный инжектор.

(2)  Снимите топливный инжектор, приподнимая трубку то-

пливного инжектора.

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SOw/oOBD)-38

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

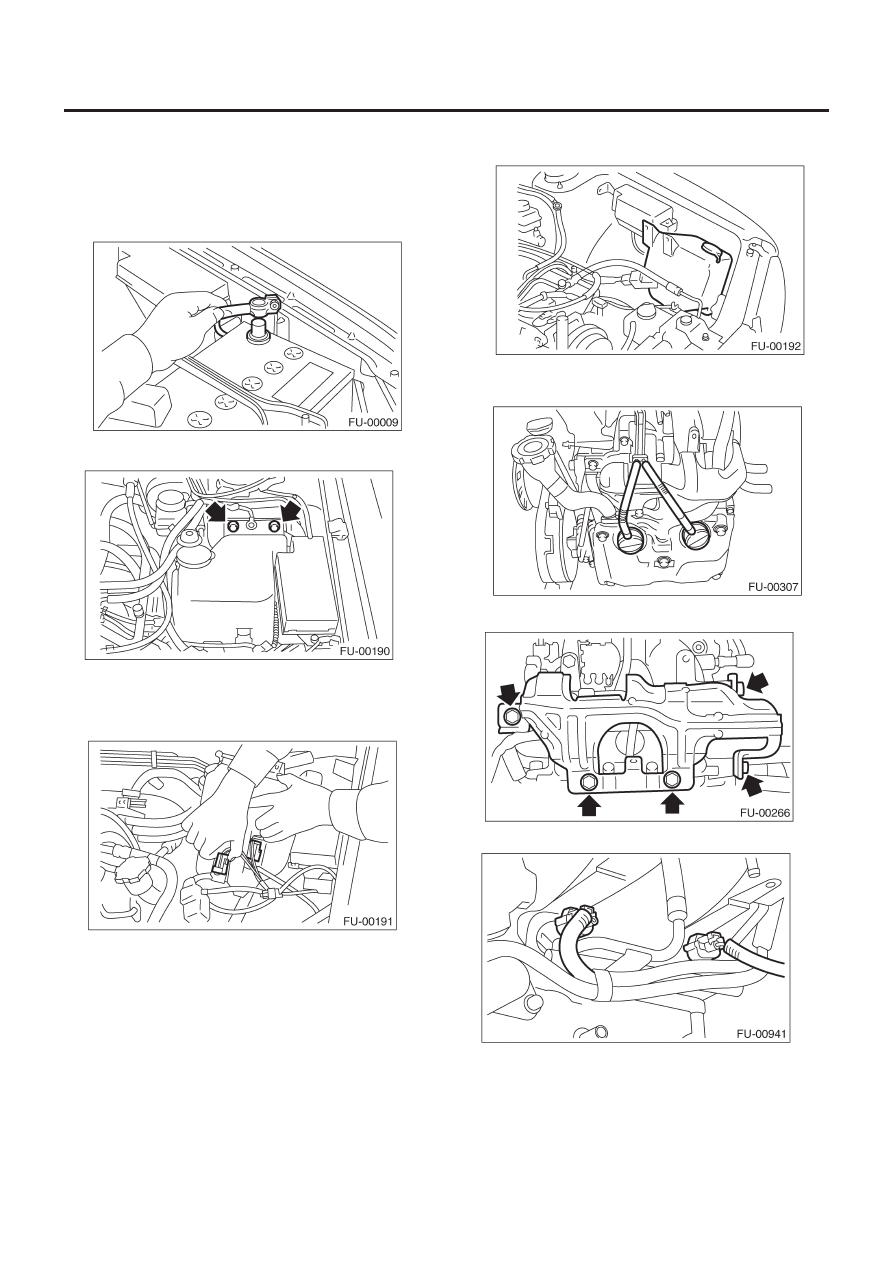

2. СТОРОНА LH

1) Снизьте давление топлива. <См. FU(H4SOw/oOBD)-46,
СНИЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИИ, Топливо >
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите два болта, фиксирующие бачок омывателя на кузове.

5) Отсоедините коннектор от мотора омывателя лобового
стекла.
6) Отсоедините коннектор от мотора омывателя стекла зад-
ней двери.

7) Отсоедините шланг омывателя стекла задней двери от мото-
ра омывателя и закройте соединение подходящей заглушкой.

8) Уберите резервуар омывателя и оставьте его за предела-
ми непосредственной области проведения работы.

9) Снимите кабели свечей зажигания со свечей зажигания
(цилиндры #2 и #4).

10) Снимите протектор топливопровода LH.

11) Отсоедините коннектор от топливного инжектора.

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SOw/oOBD)-39

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12) Снимите болт, фиксирующий трубку топливного инжекто-
ра на впускном коллекторе.

13) Снимите болт, фиксирующий топливопровод на впускном
коллекторе.

14) Снимите топливный инжектор с впускного коллектора.

(1)  Снимите зажим, фиксирующий  топливный инжектор.

(2)  Снимите топливный инжектор, приподнимая трубку то-

пливного инжектора.

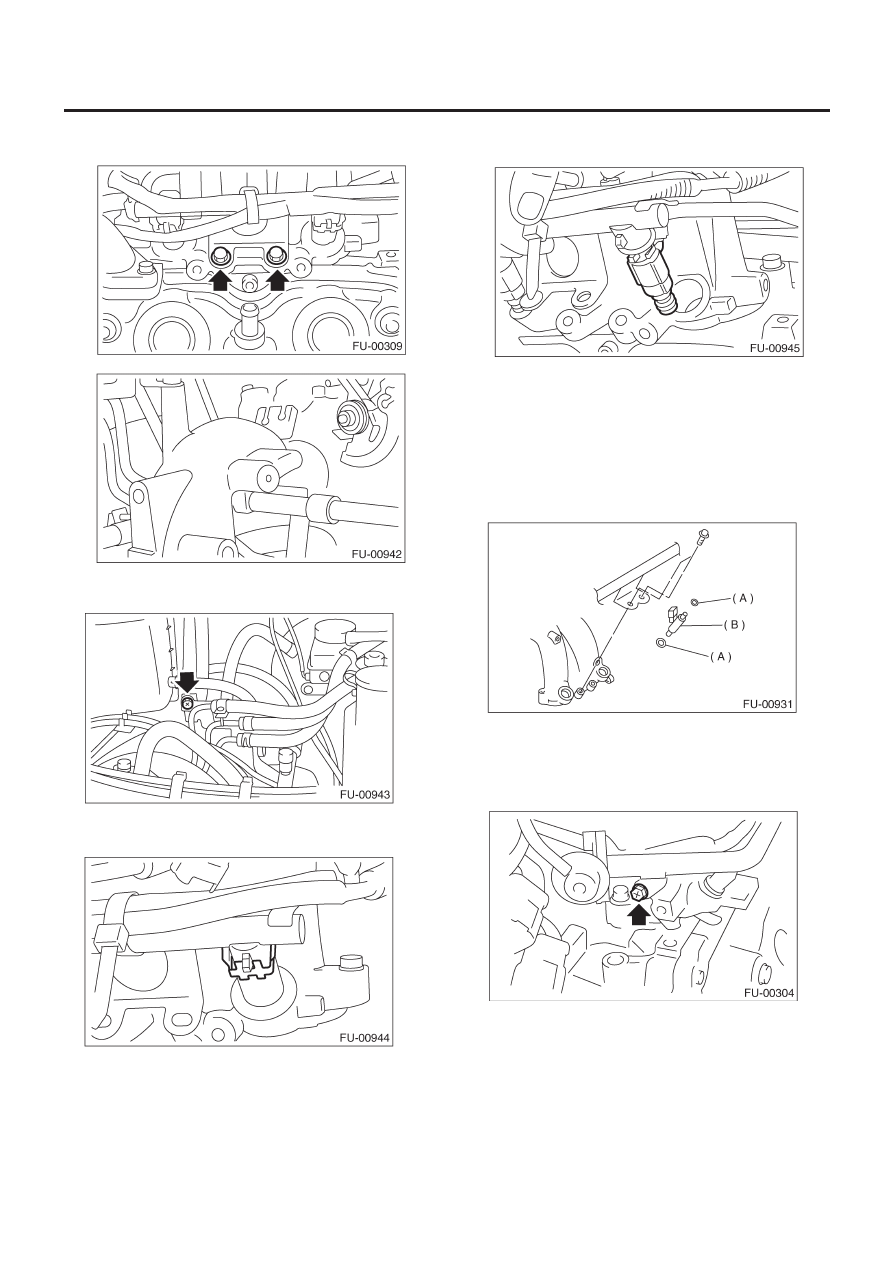

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевые уплотнители на новые.

(A) Кольцевой

уплотнитель

(B) Топливный

инжектор

Момент затяжки:

6.4 Н-м (0.65 кгс-м, 4.7ft-lb)
