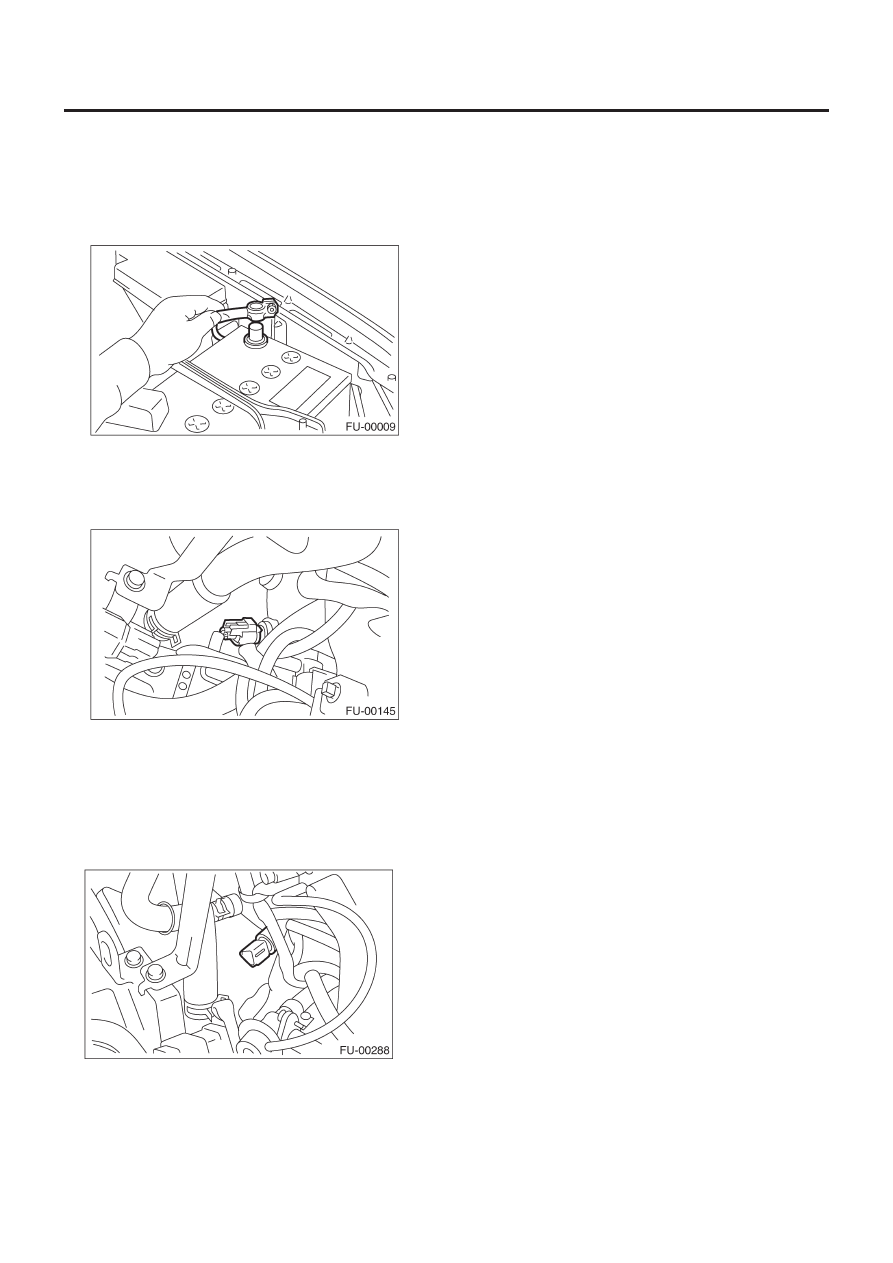

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

FU(H4SOw/oOBD)-28

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охладителя двигателя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите патрубок забора воздуха и воздушный
фильтр.<См. IN(H4SO)-6, ДЕМОНТАЖ, Патрубок забора воз-
духа.> и <См. IN(H4SO)-5, ДЕМОНТАЖ, Воздушный фильтр.>
3) Отсоедините коннектор от датчика температуры охладите-
ля двигателя.

4) Снимите датчик температуры охладителя двигателя.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.0 ft-lb)

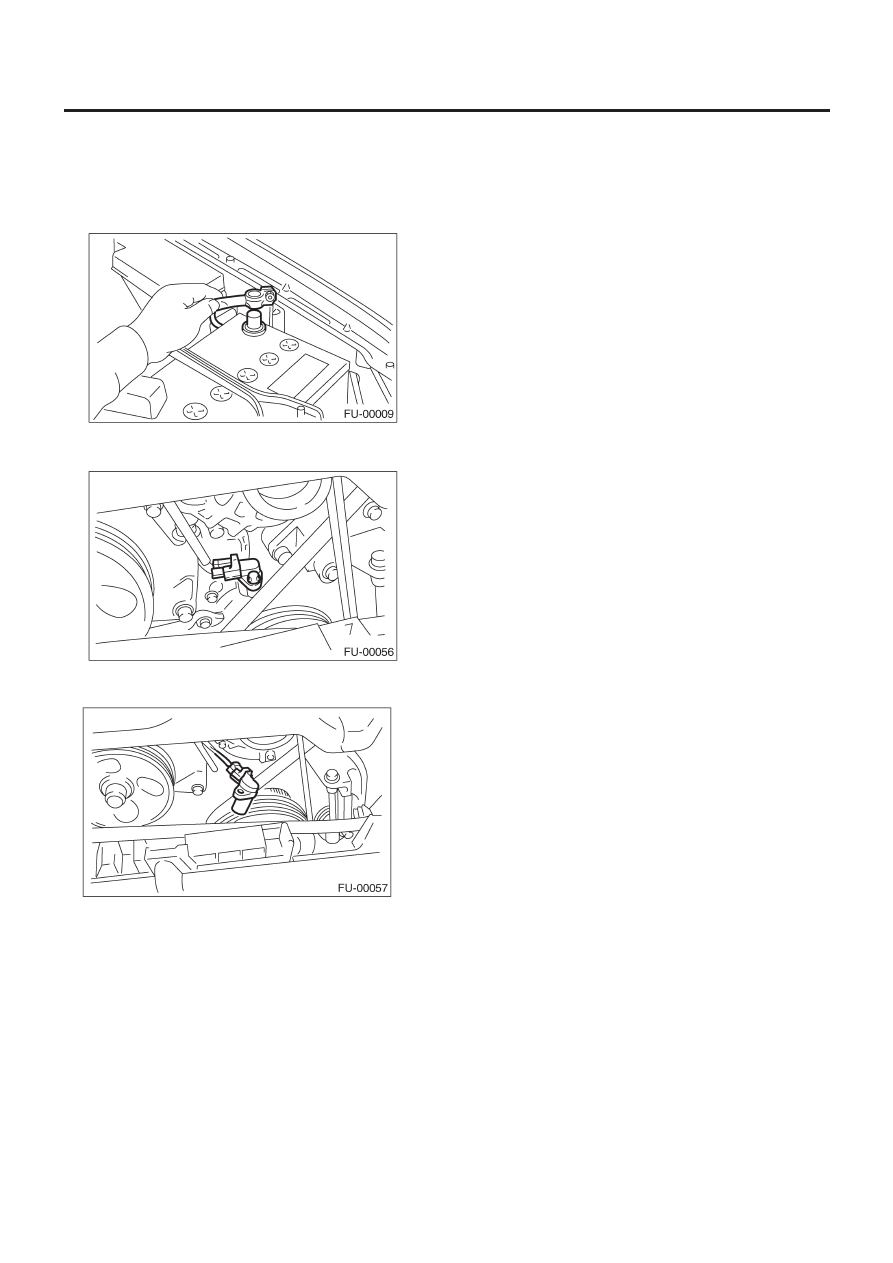

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА

FU(H4SOw/oOBD)-29

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик положения коленвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите болт, фиксирующий датчик положения коленвала
на блоке цилиндров.

3) Снимите датчик положения коленвала, затем отсоедините
коннектор от него.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>
FU(H4SOw/oOBD)-29

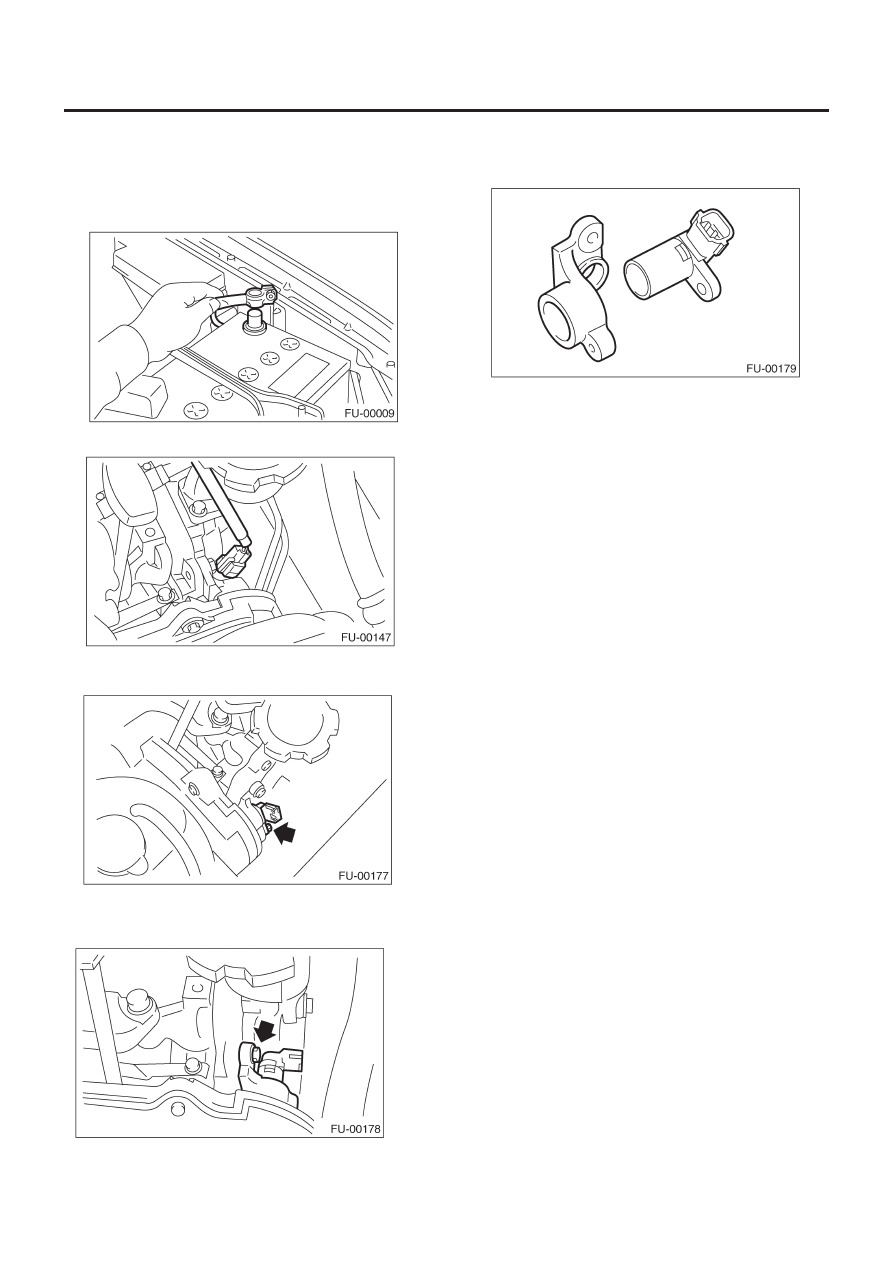

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

FU(H4SOw/oOBD)-30

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

6. Датчик положения распредвала

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика положения распредвала.

3) Снимите болт, фиксирующий датчик положения распред-
вала на суппорте датчика положения распредвала.

4) Снимите болт, фиксирующий датчик положения распред-
вала на суппорте датчика положения распредвала на крышке
распредвала LH.

5) Снимите датчик положения распредвала и суппорт датчи-
ка положения распредвала как узел.
6) Снимите сам датчик положения распредвала.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>

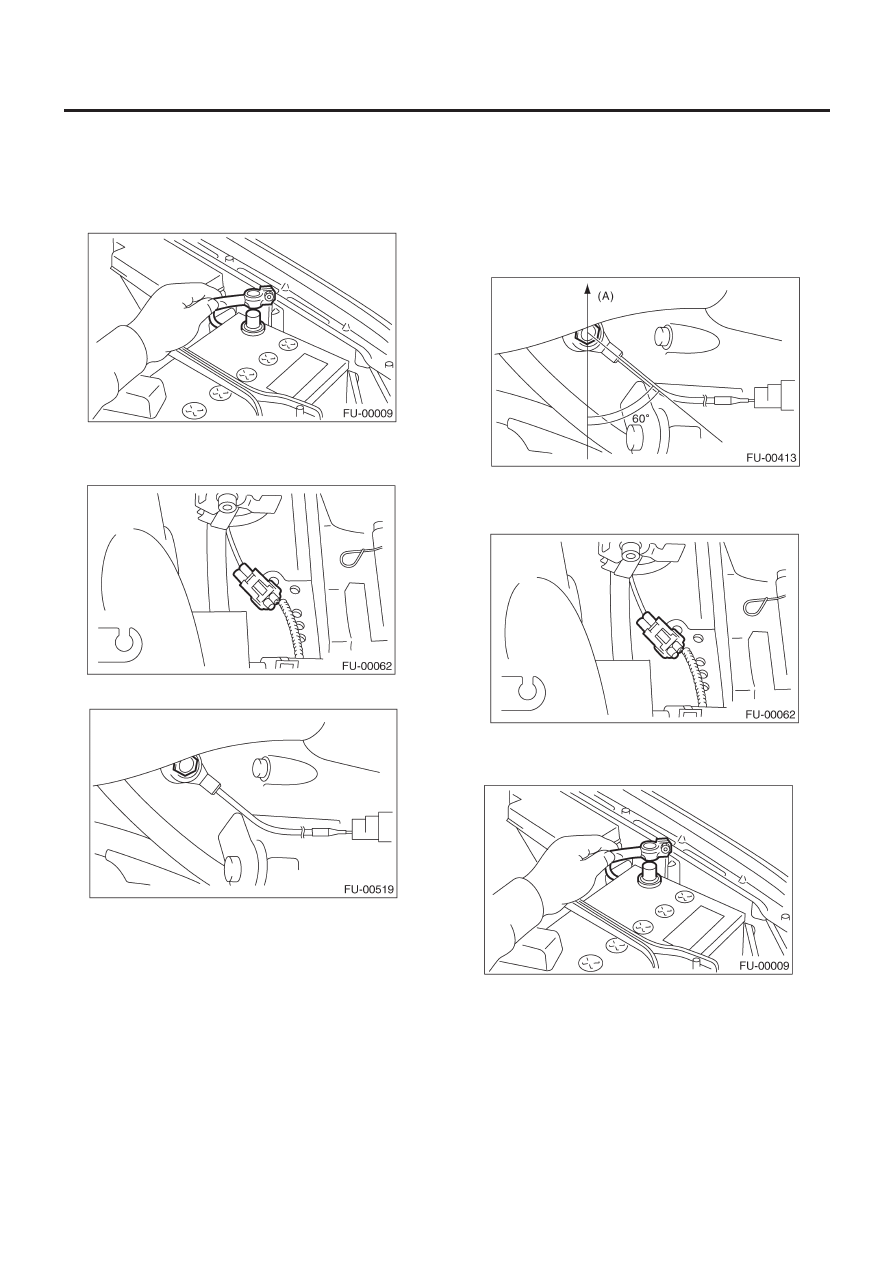

ДАТЧИК ДЕТОНАЦИИ

FU(H4SOw/oOBD)-31

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7. Датчик детонации

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите воздушный фильтр.   <См. IN(H4SO)-5, ДЕМОН-
ТАЖ, Воздушный фильтр.>
3) Отсоедините коннектор датчика детонации.

4) Снимите датчик детонации с блока цилиндров.

B:  УСТАНОВКА

1) Установите датчик детонации на блок цилиндров.

ПРИМЕЧАНИЕ:
• Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>
• Зона вытягивания шнура датчика детонации должна быть рас-
положена под углом 60

0

относительно задней части двигателя.

(A) Передняя

сторона

2) Подсоедините коннектор датчика детонации.

3) Установите воздушный фильтр.
<См.  IN(H4SO)-5,   УСТАНОВКА,  Воздушный фильтр.>
4) Подсоедините кабель заземления к аккумулятору.
