ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЯ

FU(H4SOw/oOBD)-32

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8. Датчик положения дросселя

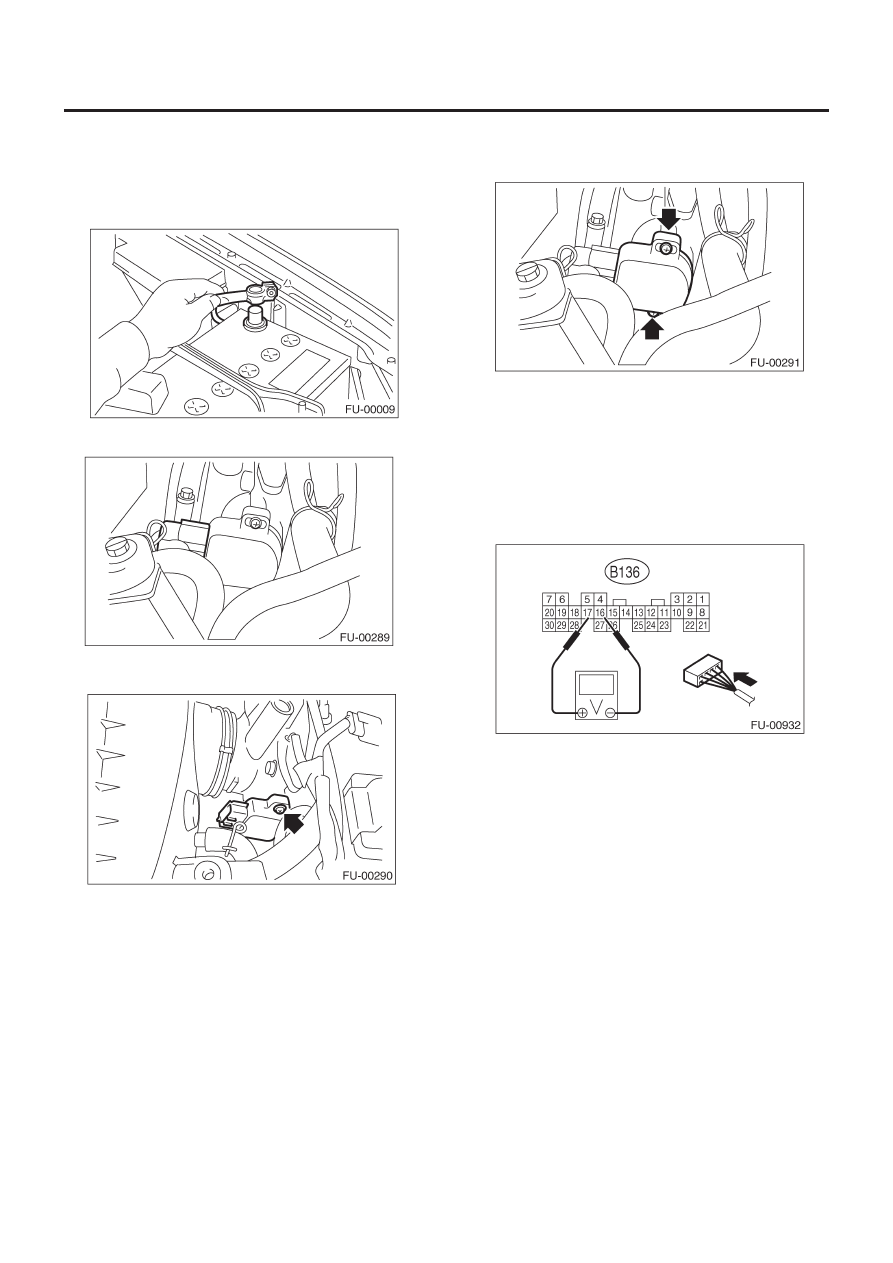

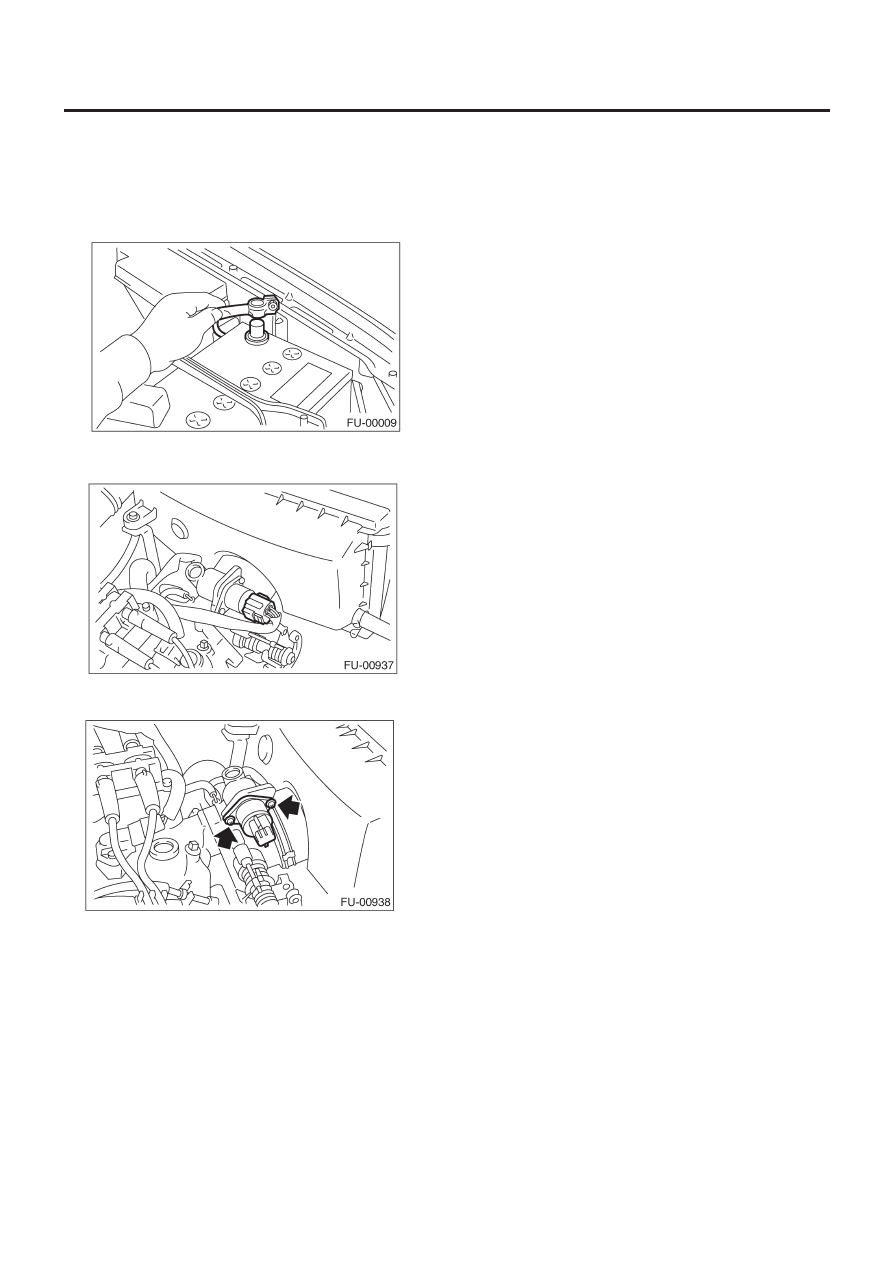

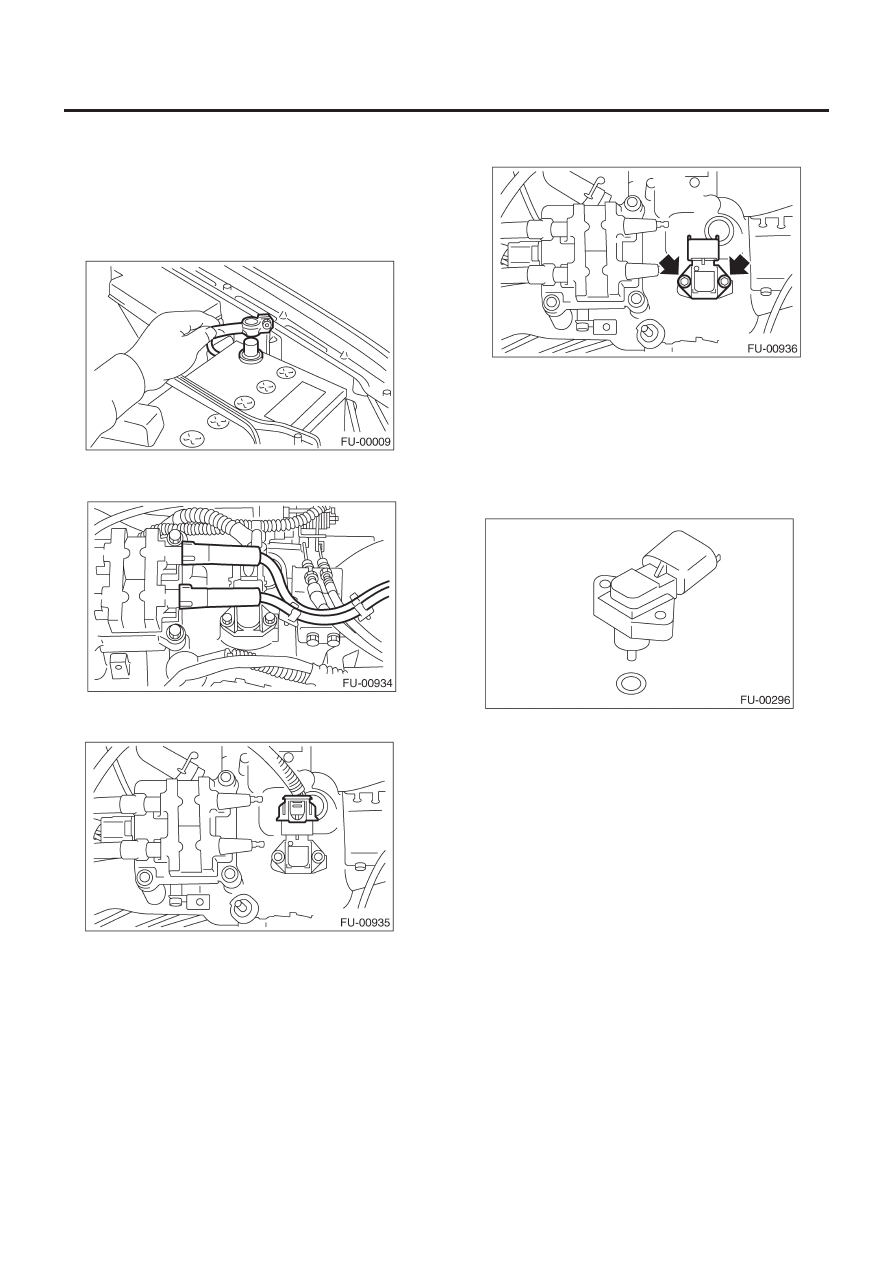

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика положения дросселя.

3) Снимите фиксирующие винты датчика положения дроссе-
ля, затем снимите сам датчик.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>

ОСТОРОЖНО:
При установке датчика положения дросселя, отрегули-
руйте его в соответствии с указанными данными.

C: РЕГУЛИРОВКА
1) Переключите зажигание в положение OFF.
2) Ослабьте винты, фиксирующие датчик положения дросселя.

3) При использовании вольтметра;

(1) Выньте

ECM.

(2)  Поверните зажигание в положение ON.
(3)  Отрегулируйте датчик положения дросселя в соответ-

ствии с нужным положением так, чтобы сигнал напря-
жения на ЕСМ был в рамках спецификации.

Коннектор и клемма / напряжение по спецификации

(B136) №. 16(+) — (B136) №. 17(-)/0.45 — 0.55В
[Полностью закрытый.]

(4)  Затяните винты, фиксирующие датчик положения

дросселя.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>

4) При использовании Селекторного Монитора Subaru;

(1)  Поверните зажигание в положение OFF.
(2) Ослабьте винты, фиксирующие датчик положения

дросселя.

ПРИМЕЧАНИЕ:
Для детального описания процедур, см. Руководство по экс-
плуатации Селекторного Монитора Subaru.

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЯ

FU(H4SOw/oOBD)-33

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

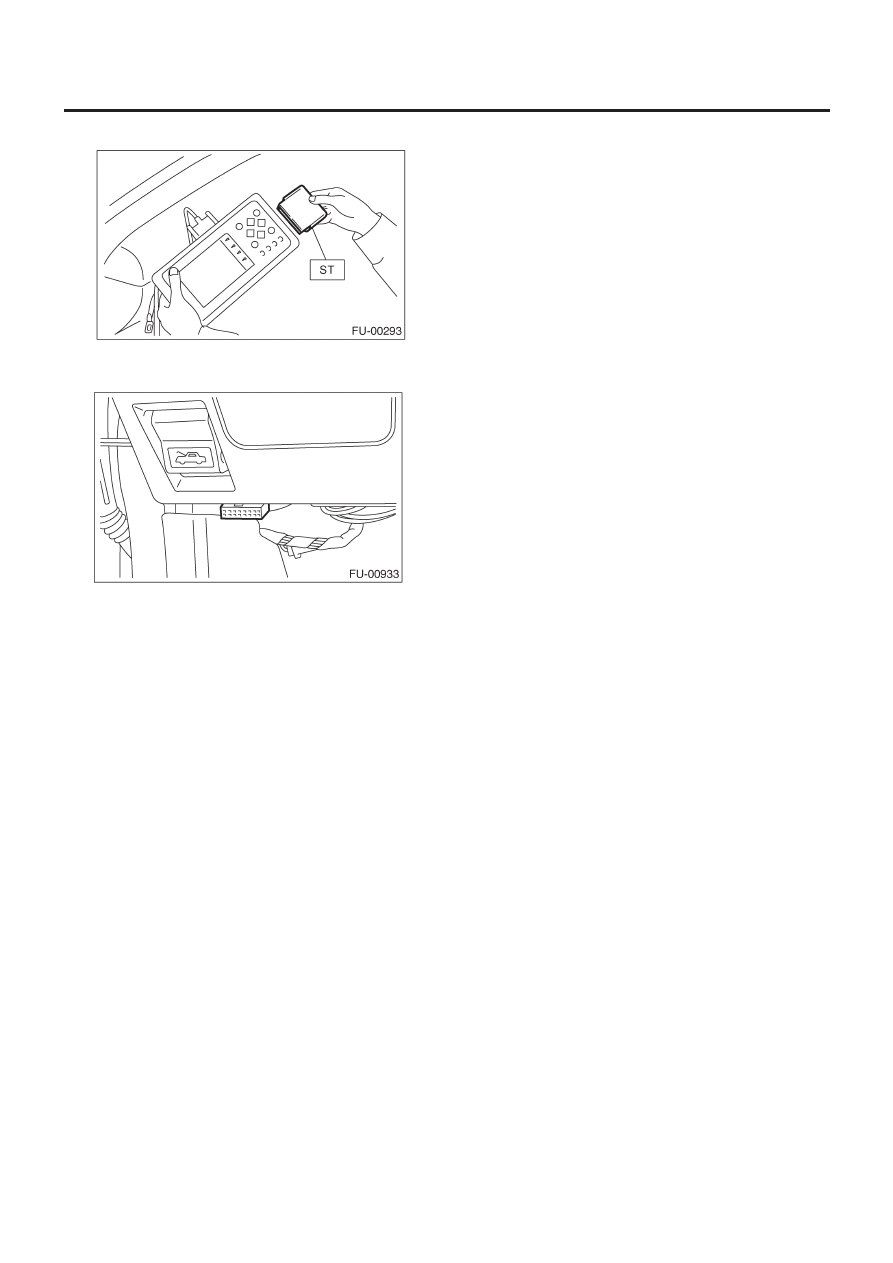

(3)  Вставьте картридж в Селекторный Монитор Subaru.

(4)  Подсоедините Селекторный Монитор Subaru к коннек-

тору обмена данными.

5) Поверните ключ зажигания в положение ON, и переключа-

тель Селекторного Монитора Subaru также в положение ON.
6) Выберите {2. Проверка каждой системы} в «Главном Меню».
7) Выберите {Система контроля двигателя} в «Меню Выбора».
8) Выберите {1. Отображение и сохранение текущих данных}
в «Диагностика системы контроля двигателя».
9) Выберите {1.12 Отображение данных} в (A) «Меню отобра-
жения данных».
10) Отрегулируйте датчик положения дросселя в соответст-
вии с нужным положением, следуя нижеприведенным специ-
фикациям.

Состояние: Дроссель полностью закрыт

Угол открывания дросселя 0.00%
Напряжение датчика положения дросселя  0.50 В

11) Затяните винты, фиксирующие датчик положения дросселя.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>

ДАТЧИК ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗДУХА И АБСОЛЮТНОГО ДАВЛЕНИЯ КОЛЛЕКТОРА

FU(H4SOw/oOBD)-34

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик температуры

впускаемого воздуха
и абсолютного давления коллектора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините кабель свечи зажигания от катушки зажига-
ния и устройства зажигателя.

3) Отсоедините коннектор от датчика температуры впускае-
мого воздуха и абсолютного давления коллектора.

4) Снимите датчик температуры впускаемого воздуха и абсо-
лютного давления коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>
• Замените кольцевой уплотнитель на новый.

СОЛЕНОИДНЫЙ КЛАПАН УПРАВЛЕНИЯ ВОЗДУХОМ ХОЛОСТОГО ХОДА

FU(H4SOw/oOBD)-35

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10. Соленоидный клапан

управления воздухом холостого хода

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от соленоидного клапана управле-
ния воздухом холостого хода.

3) Снимите соленоидный клапан управления воздухом холо-
стого хода с дросселя.

В:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Всегда ставьте новую прокладку.
• Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>
