ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-66

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)(diag)-47, РАБОТА,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4SO)(diag)-40, РАБОТА, Режим осмотра.>.

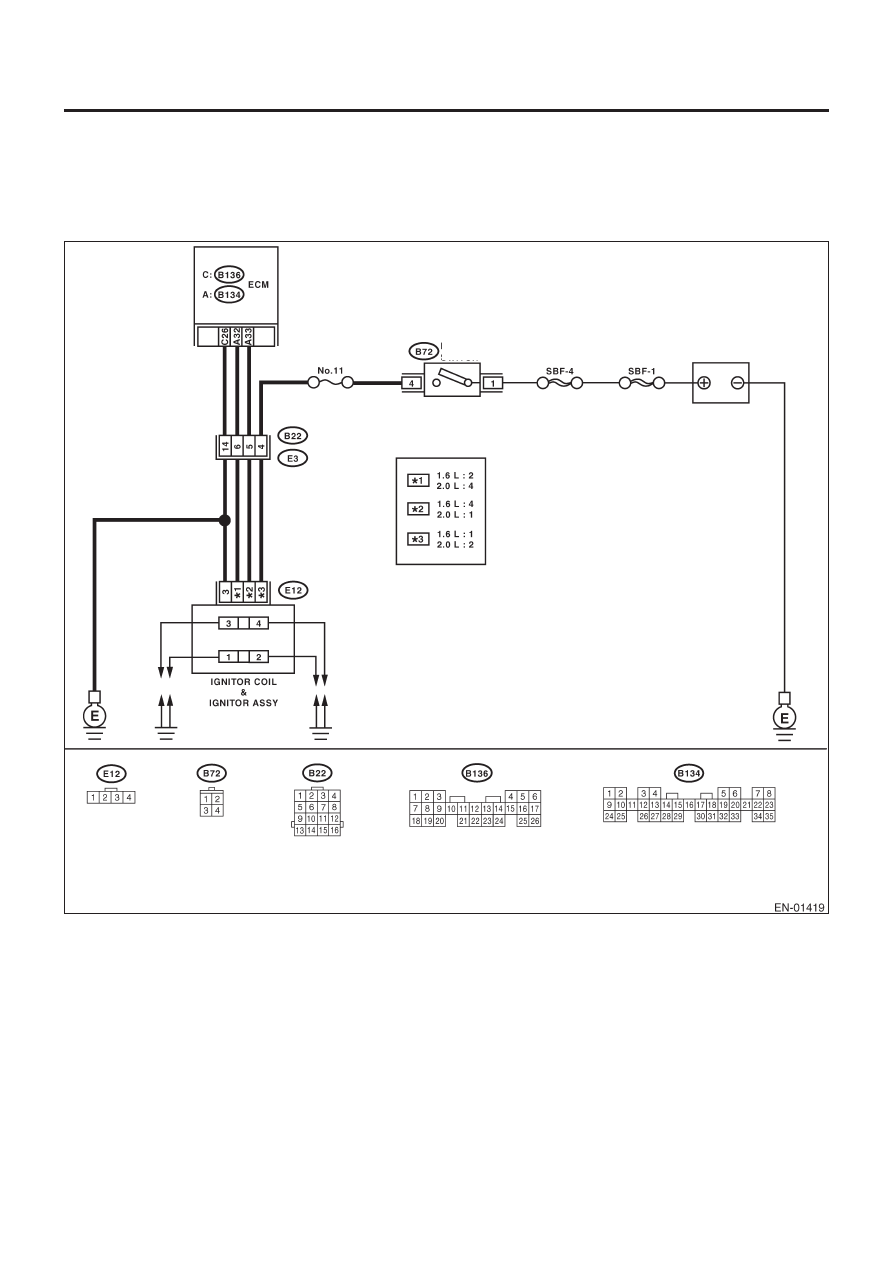

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

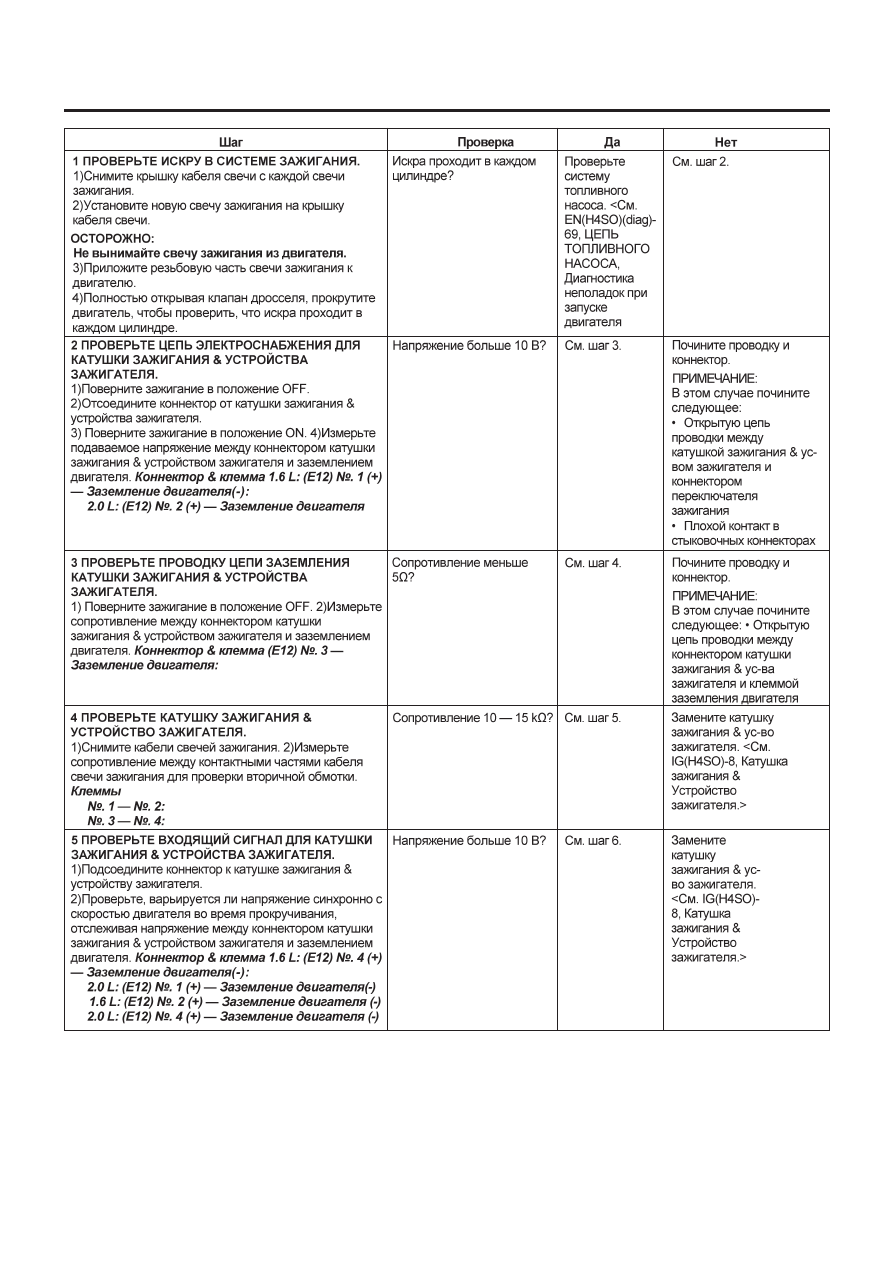

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-67

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

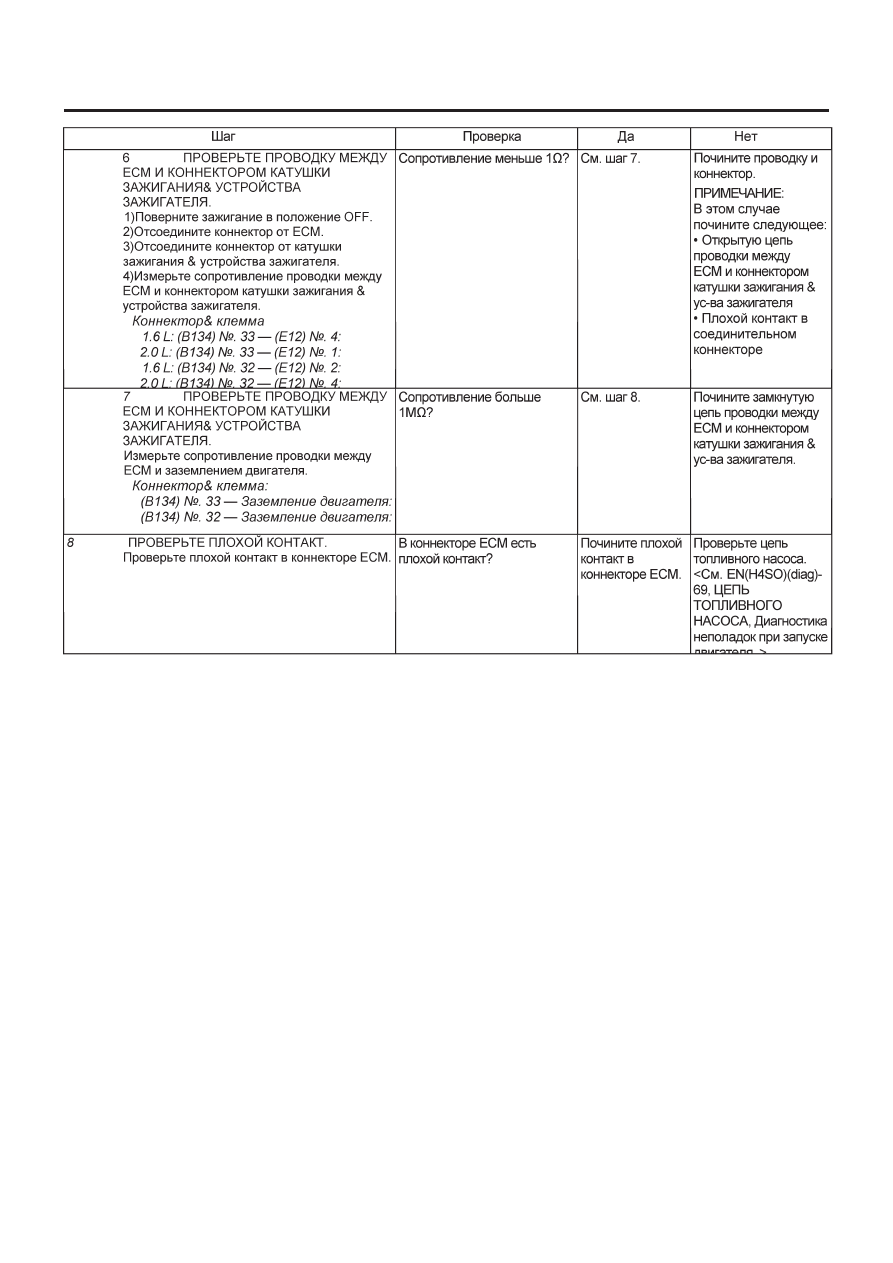

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-68

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-69

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E:  ЦЕПЬ ТОПЛИВНОГО НАСОСА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)(diag)-47, РАБОТА,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4SO)(diag)-40, РАБОТА, Режим осмотра.>.

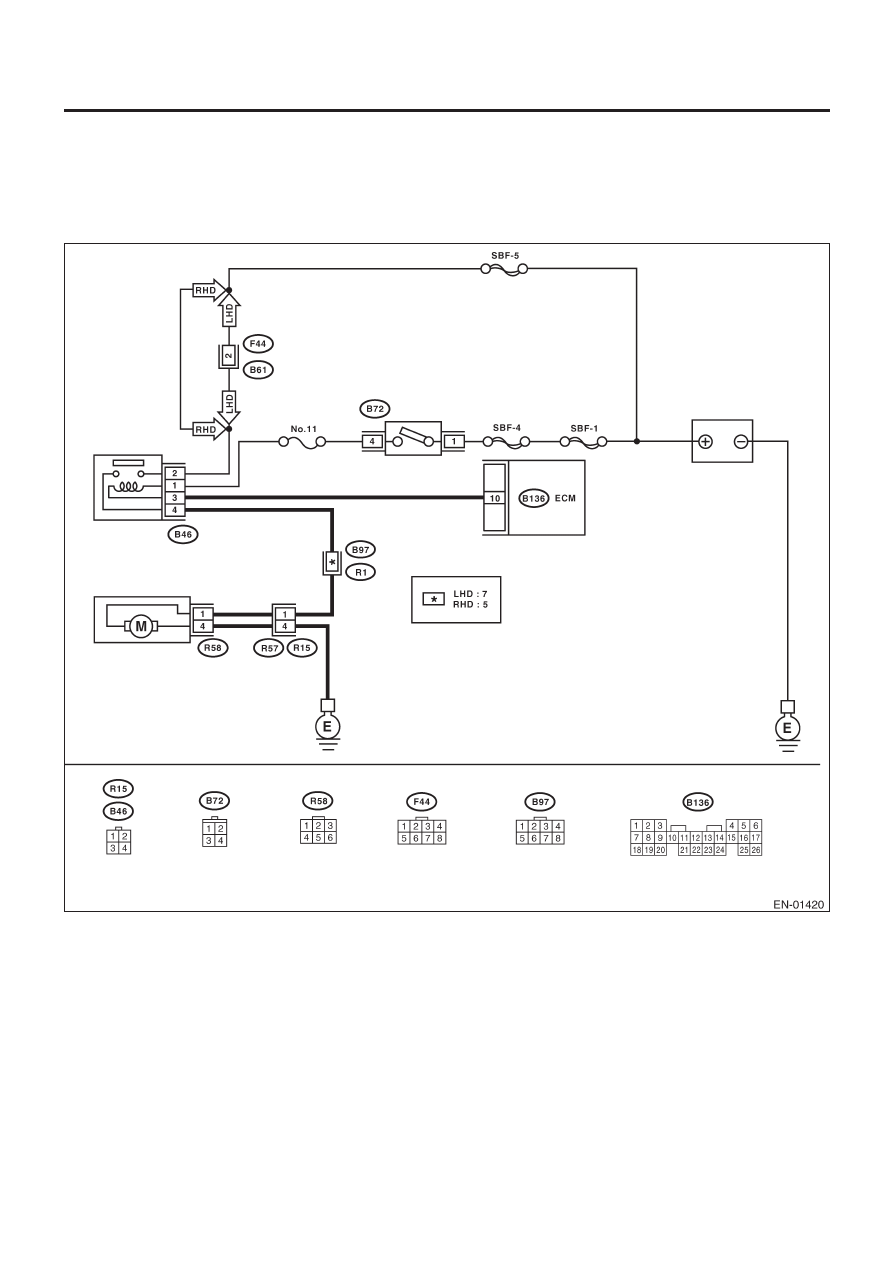

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Реле

топливного

насоса

Топливный

насос
