ЕЗДОВОЙ ЦИКЛ

EN(H4SO)(diag)-46

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

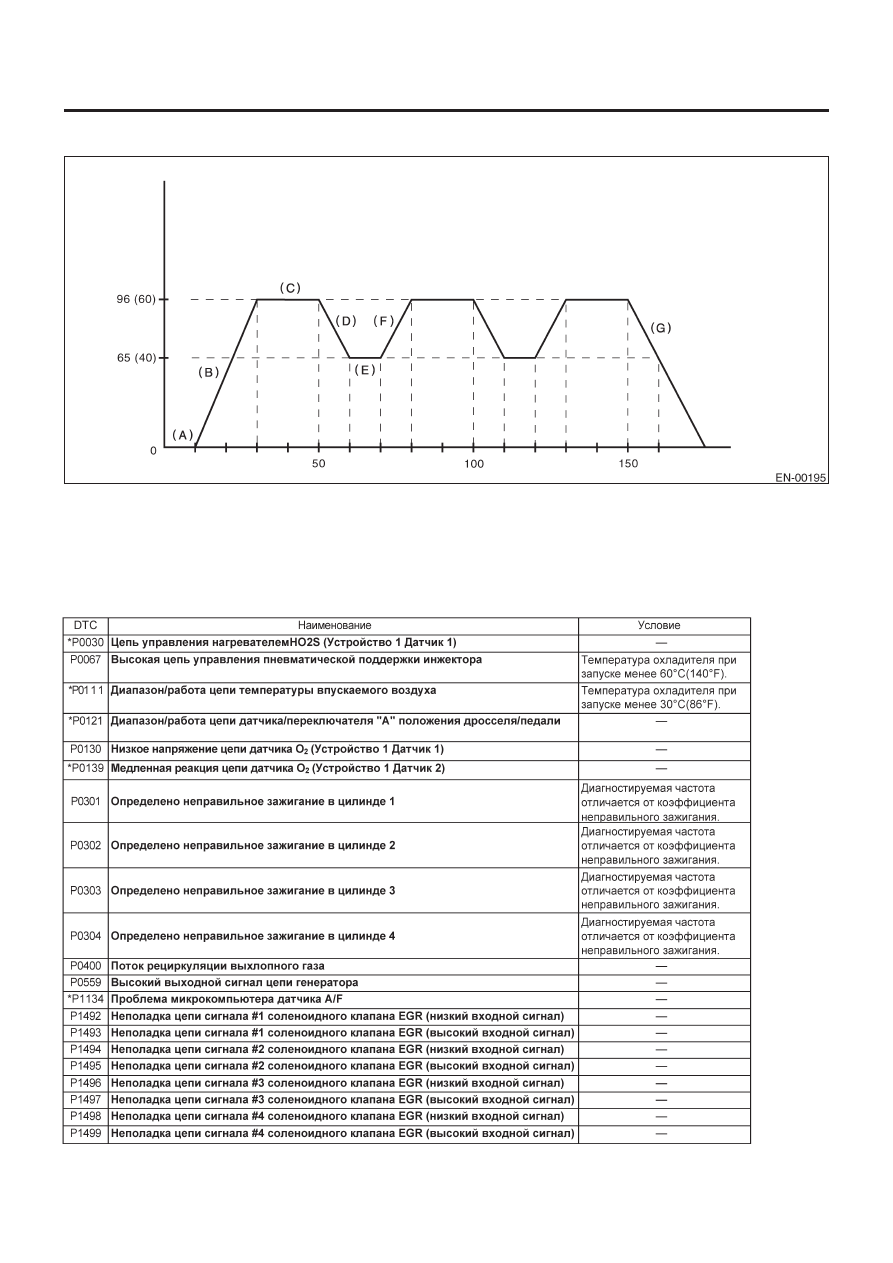

4.  ПРОЕДЬТЕ В СООТВЕТСТВИИ СО СЛЕДУЮЩИМ ЕЗДОВЫМ ШАБЛОНОМ

Скорость автомобиля км/ч (MPH)

(Секунды)

(A)

Дайте двигателю поработать на
холостом ходу в течение 1 минуты.

(B) Доведите до 96 km/h (60 MPH) в

течение 20 секунд.

(C) Эксплуатируйте автомобиль при

96 км/ч (60 MPH) в течение 20
секунд.

(D) Сбавьте при полностью за крытом

дросселе до 65 км/ч (40 MPH).

(E)

Эксплуатируйте автомобиль при
65 км/ч (40 MPH) в течение 10
секунд.

(F)

Доведите до 96 км/ч в течение 10
секунд

(G) Остановите автомобиль с

полностью закрытым дросселем

РЕЖИМ ОЧИСТКИ ПАМЯТИ

EN(H4SO)(diag)-47

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14. Режим очистки памяти

A: ОПЕРАЦИЯ

1. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

(НОРМАЛЬНЫЙ РЕЖИМ)

1) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Очистить память} и
нажмите клавишу [YES].
5) Когда на экране появится 'Сделано' и Поверните Зажига-
ние в Положение OFF, поверните зажигание в положение OFF,
а затем выключите селекторный монитор Subaru.

ПРИМЕЧАНИЕ:
• После очистки памяти необходимо включить соленоидный
клапан управления воздухом холостого хода. Чтобы это сде-
лать, поверните зажигание в положение ON. Подождите 3 се-
кунды перед запуском двигателя.
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

2. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU (РЕЖИМ OBD)

1) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Система OBD } и на-
жмите клавишу [YES].
5) В «Меню OBD» выберите {4. Очистка диаг ностических ко-
дов } и нажмите клавишу [YES].
6) При высвечивании на экране 'Очистить диагностический
код?' нажмите клавишу [YES].
7) Выключите Селекторным Монитор Subaru и поверните за-
жигание в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти необходимо включить соленоидный
клапан управления воздухом холостого хода. Чтобы это сде-
лать, поверните зажигание в положение ON. Подождите 3 се-
кунды перед запуском двигателя.
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

3. ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ  OBD-II

Для информации о процедурах по очистке памяти с исполь-
зованием инструмента общего сканирования OBD-II, см. Ру-
ководство по эксплуатации инструмента общего сканирова-
ния OBD-II.
После очистки памяти необходимо включить соленоидный
клапан управления воздухом холостого хода. Чтобы это сде-
лать, поверните зажигание в положение ON. Подождите 3 се-
кунды перед запуском двигателя.

НЕОБЯЗАТЕЛЬНЫЙ РЕЖИМ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4SO)(diag)-48

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15. Необязательный режим

проверки работы клапана

A: ОПЕРАЦИЯ

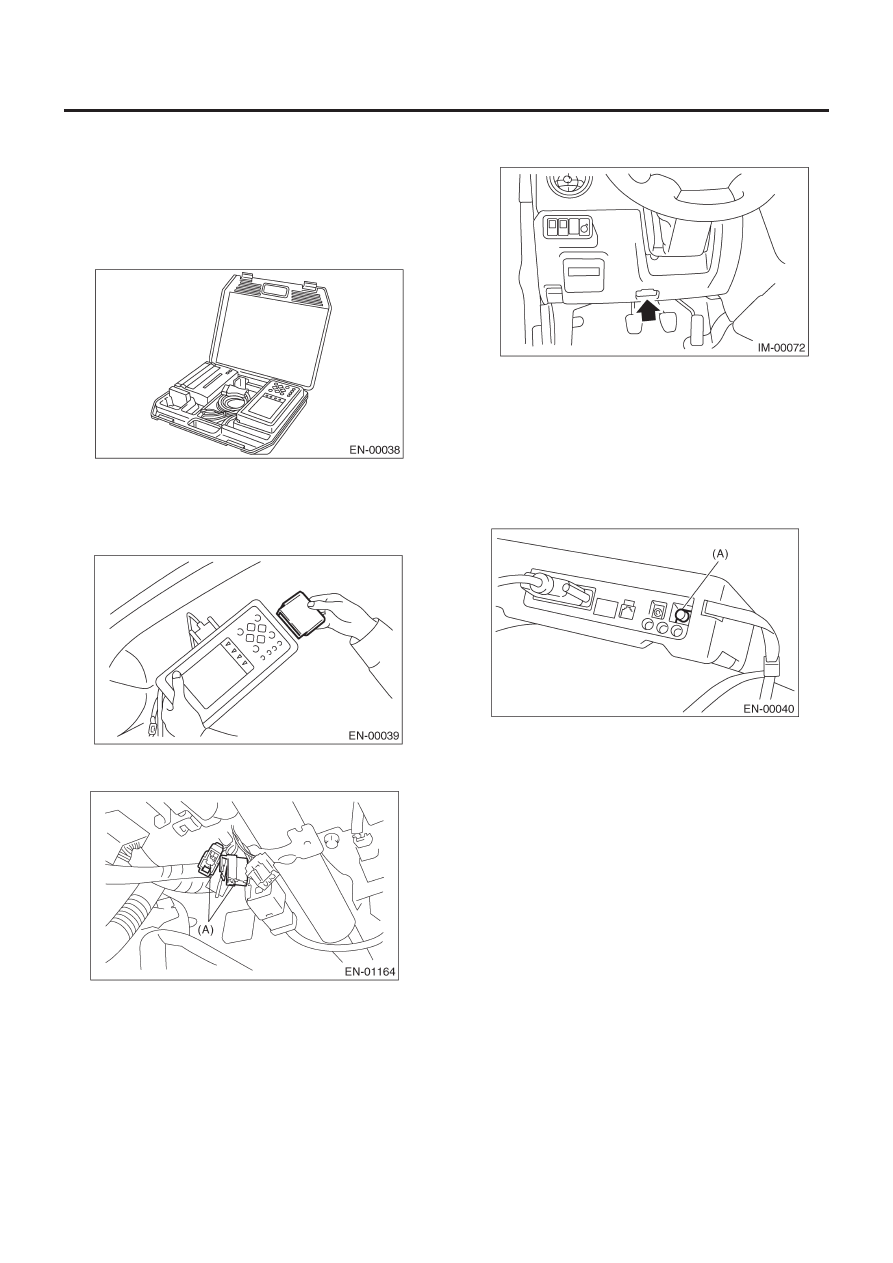

1) Приготовьте набор Селекторного Монитора Subaru.
<См.EN(H4SO)(diag)-8, ПОДГОТОВИ ТЕЛЬНЫЕ ИНСТРУМЕН-
ТЫ, Общее описание.>

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru
<См.EN(H4SO)(diag)-8, ПОДГОТОВИ ТЕЛЬНЫЕ ИНСТРУМЕН-
ТЫ, Общее описание.>

4) Подсоедините коннектор тестового режима (A) к нижней
части панели инструментов (со стороны водителя).

5) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)  Коннектор связи данных расположен в нижней части

панели инструментов (со стороны водителя)

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инстру менты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

6) Поверните зажигание в положение ON (двига тель выклю-
чен)  и включите Селекторный Монитор Subaru.

(A)    Сетевой переключатель

7) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
8) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
9) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
10) В «Диагностике двигателя» выберите {Режим проверки
работы системы} и нажмите клавишу[YES].
11) В «Режиме проверки работы системы» выберите
{ВКЛ/ВЫКЛ соленоида} и нажмите клавишу [YES].
12) Выберите желаемый соленоид при отображении на экра-
не « ВКЛ/ВЫКЛ соленоида» и нажмите клавишу [YES].

НЕОБЯЗАТЕЛЬНЫЙ РЕЖИМ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4SO)(diag)-49

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13) Нажатие клавиши [NO] завершит режим необязательной
проверки. После этого экран снова высветит «ВКЛ/ВЫКЛ со-
леноида ".

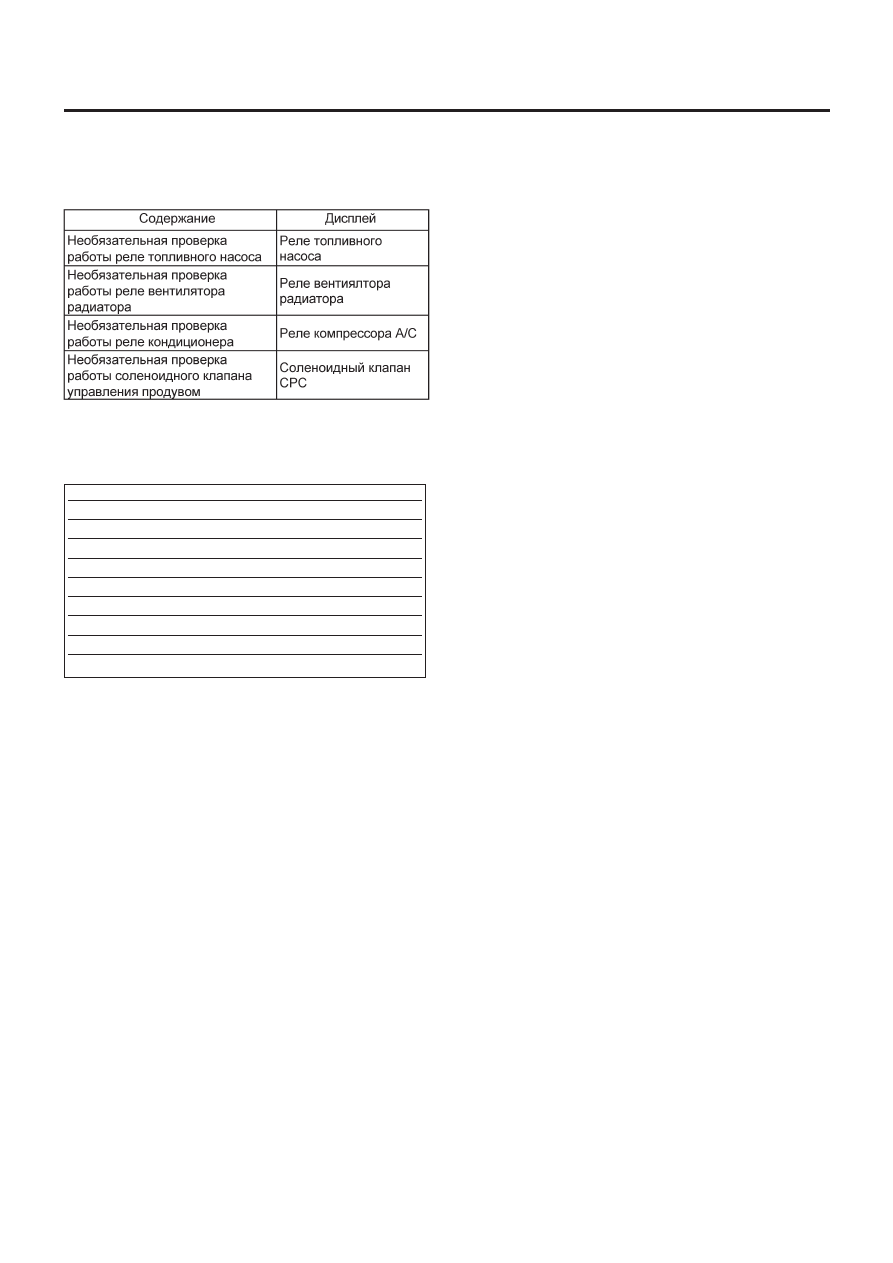

• Список вспомогательных данных приведен в следующей
таблице.

ПРИМЕЧАНИЕ:
• Приведенные ниже детали будут отображены на экране, но
не будут работать, так как они не установлены на автомобиле.

• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

Дисплей

Соленоидный клапан EGR

Соленоидный клапан ASV

Соленоидный клапан PCV

Соленоидный клапан управления вентиляцией

Соленоид FICD

Соленоид переключения давления 1

Соленоид переключения давления 2

Клапан управления датчиком топливного бака

Соленоид выпуска турбокомпенсатора
