ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-62

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

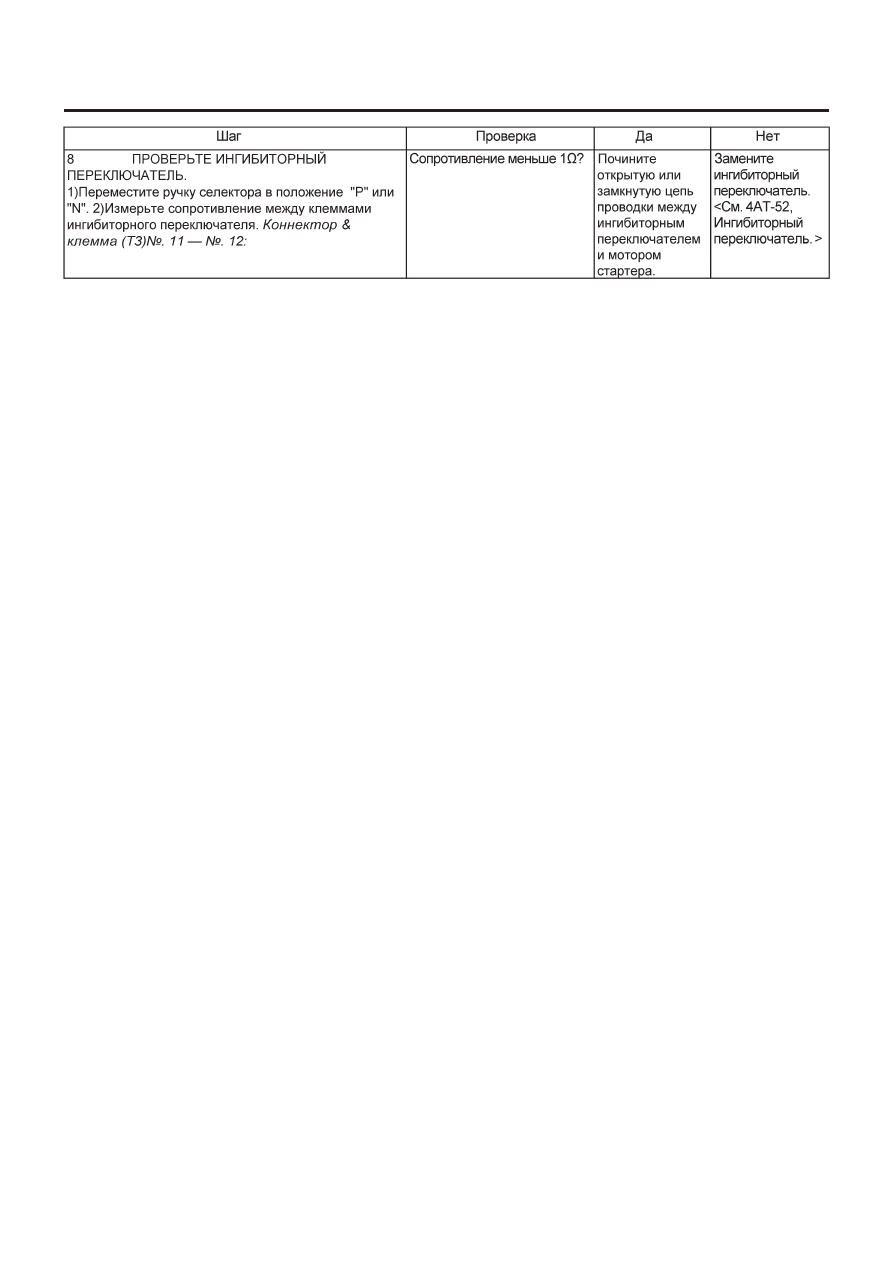

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-63

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

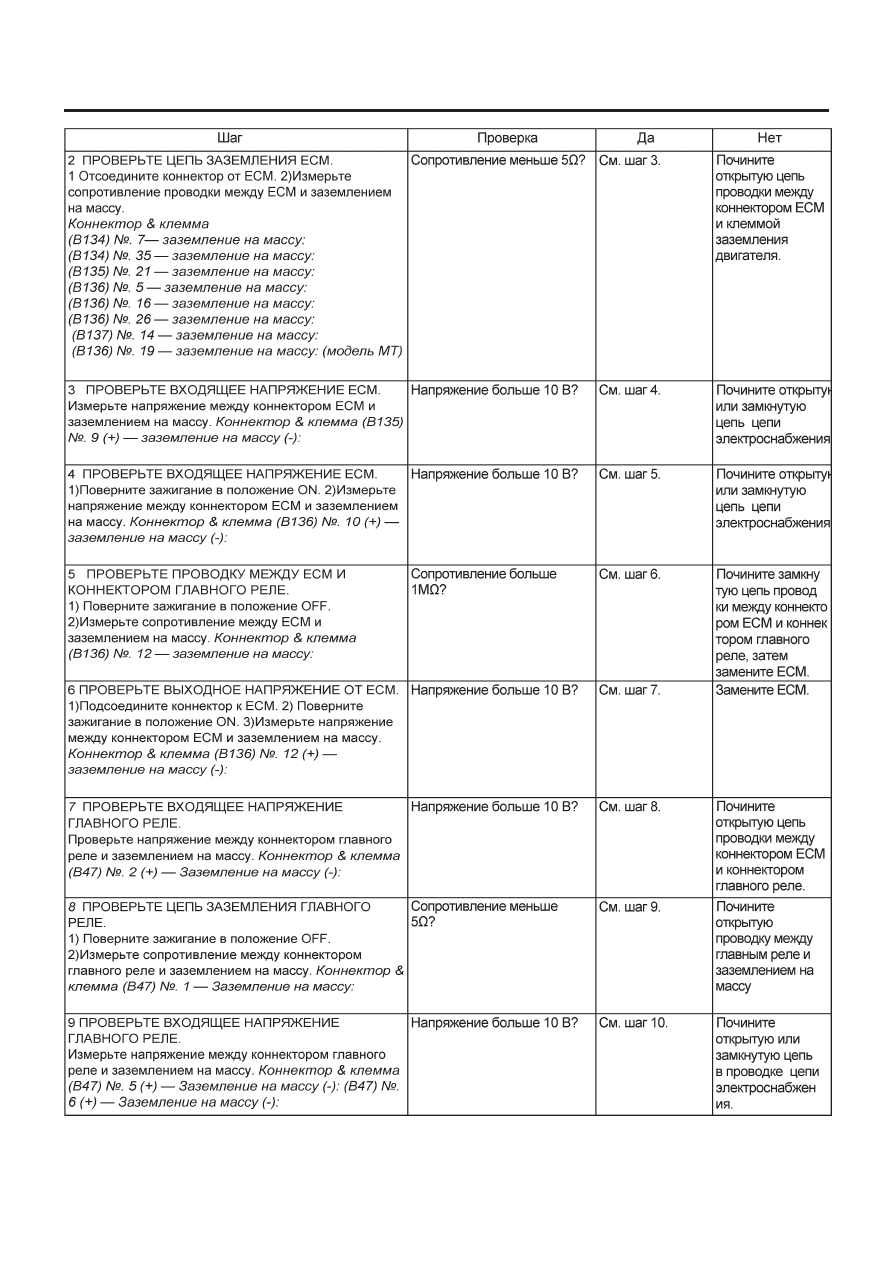

C: ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И ЛИНИЯ ЗАЗЕМЛЕНИЯ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)(diag)-47, РАБОТА,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4SO)(diag)-40, РАБОТА, Режим осмотра.>.

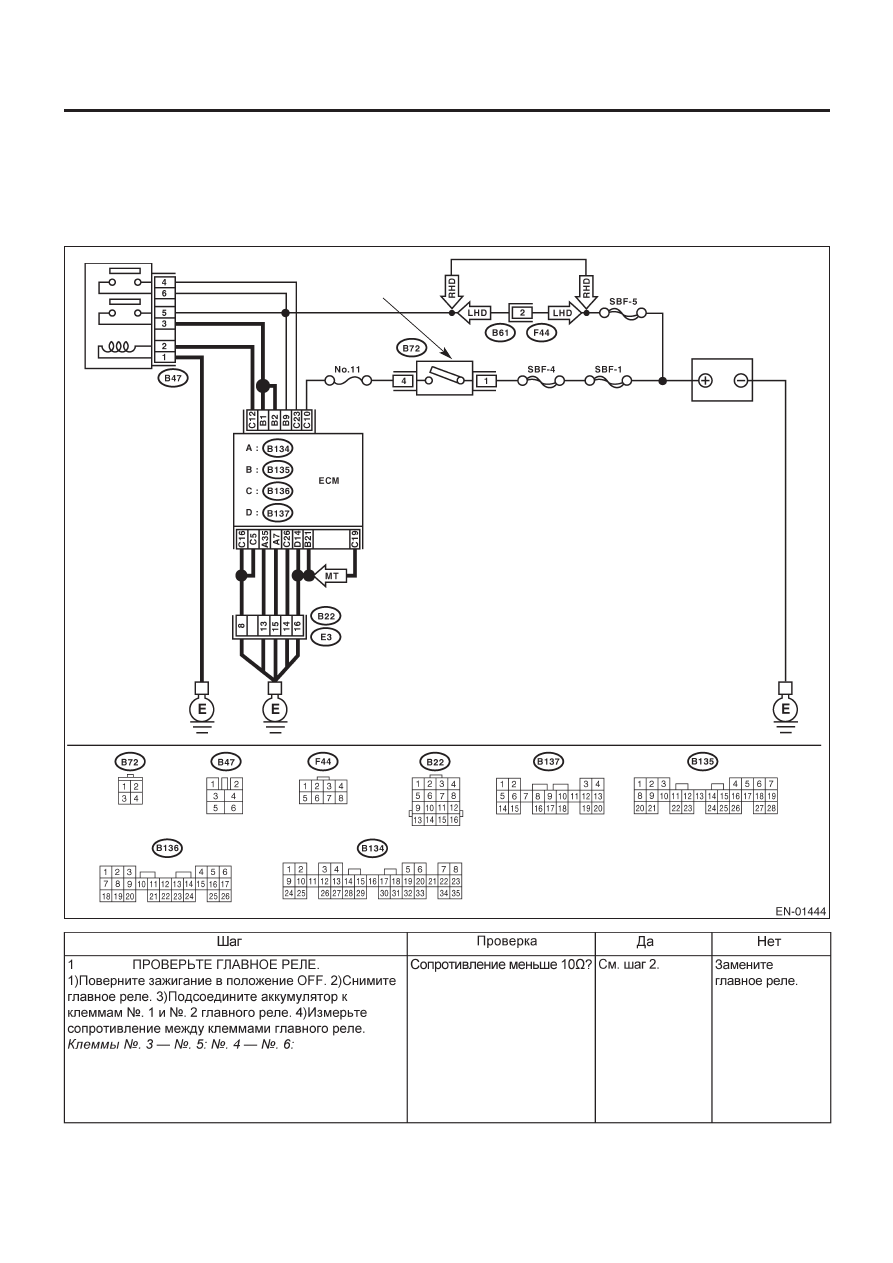

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Главное реле

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-64

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

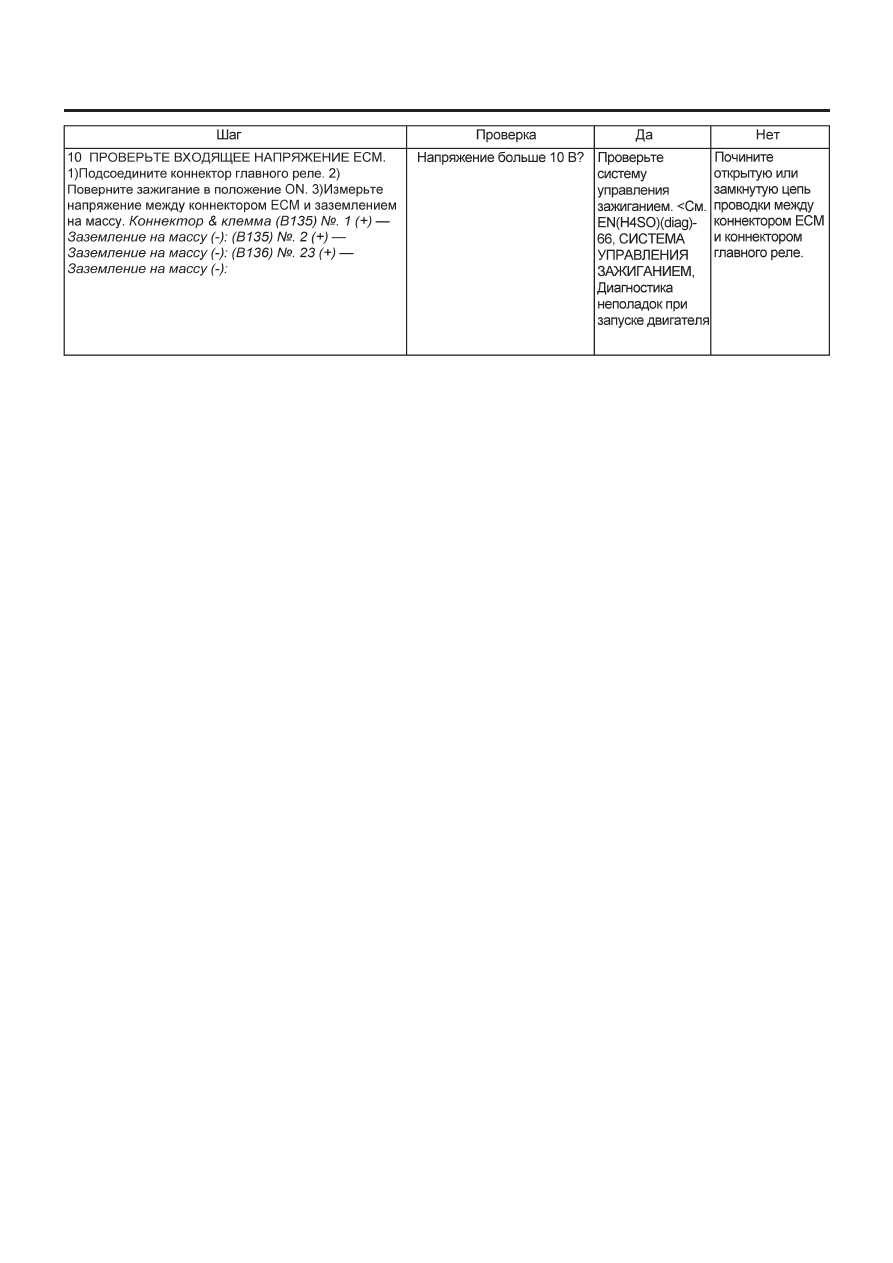

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)(diag)-65

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
