СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-54

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ.

• ДИАГНОЗ:
• Цепь светового индикатора неполадки замкнута.

• СИМПТОМ НЕПОЛАДКИ:
• Хотя световой индикатор неполадки загорается при работающем двигателе, DTC не высвечивается на Селекторном Мониторе
Subaru или на инструменте общего сканирования OBD-II.

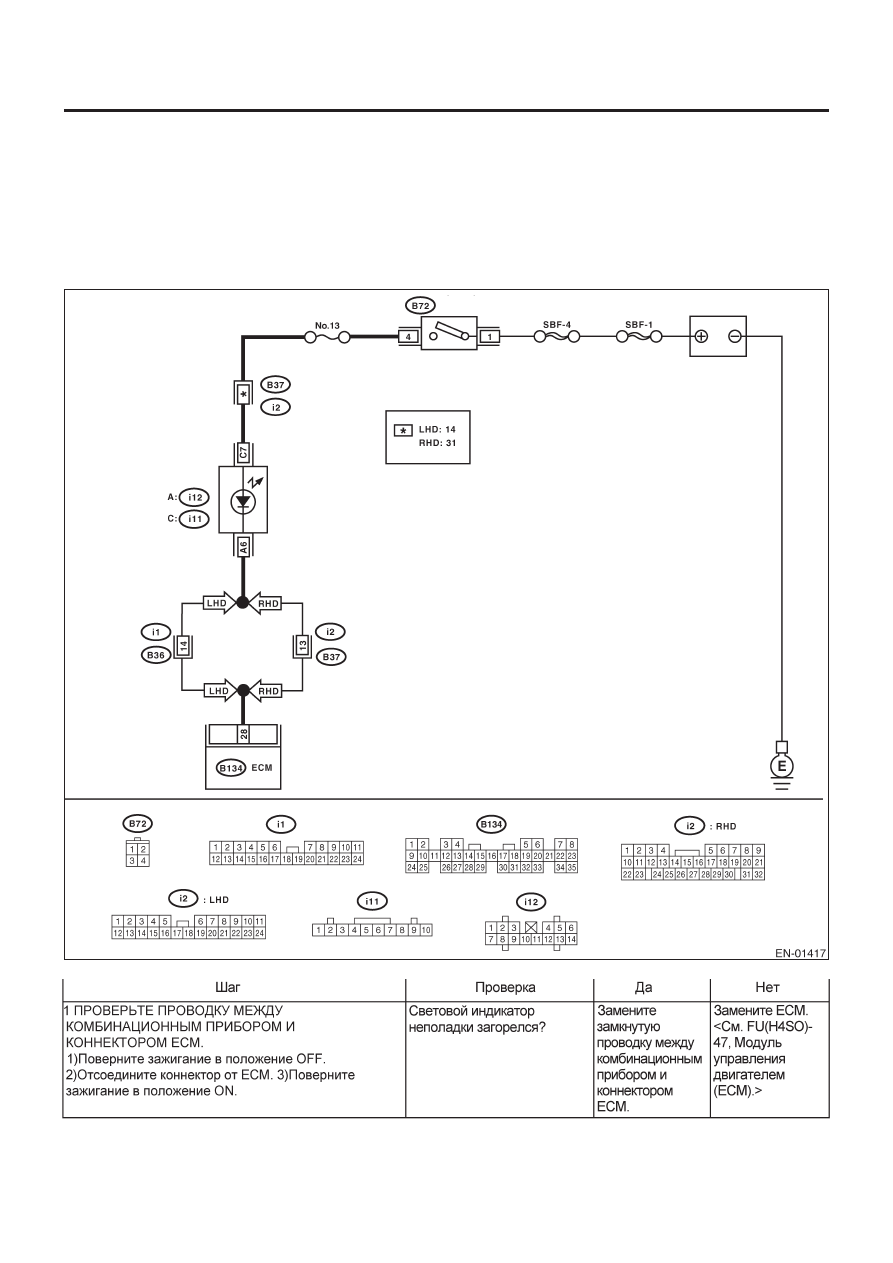

• ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Аккумулятор

Комбинацион-
ный прибор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-55

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

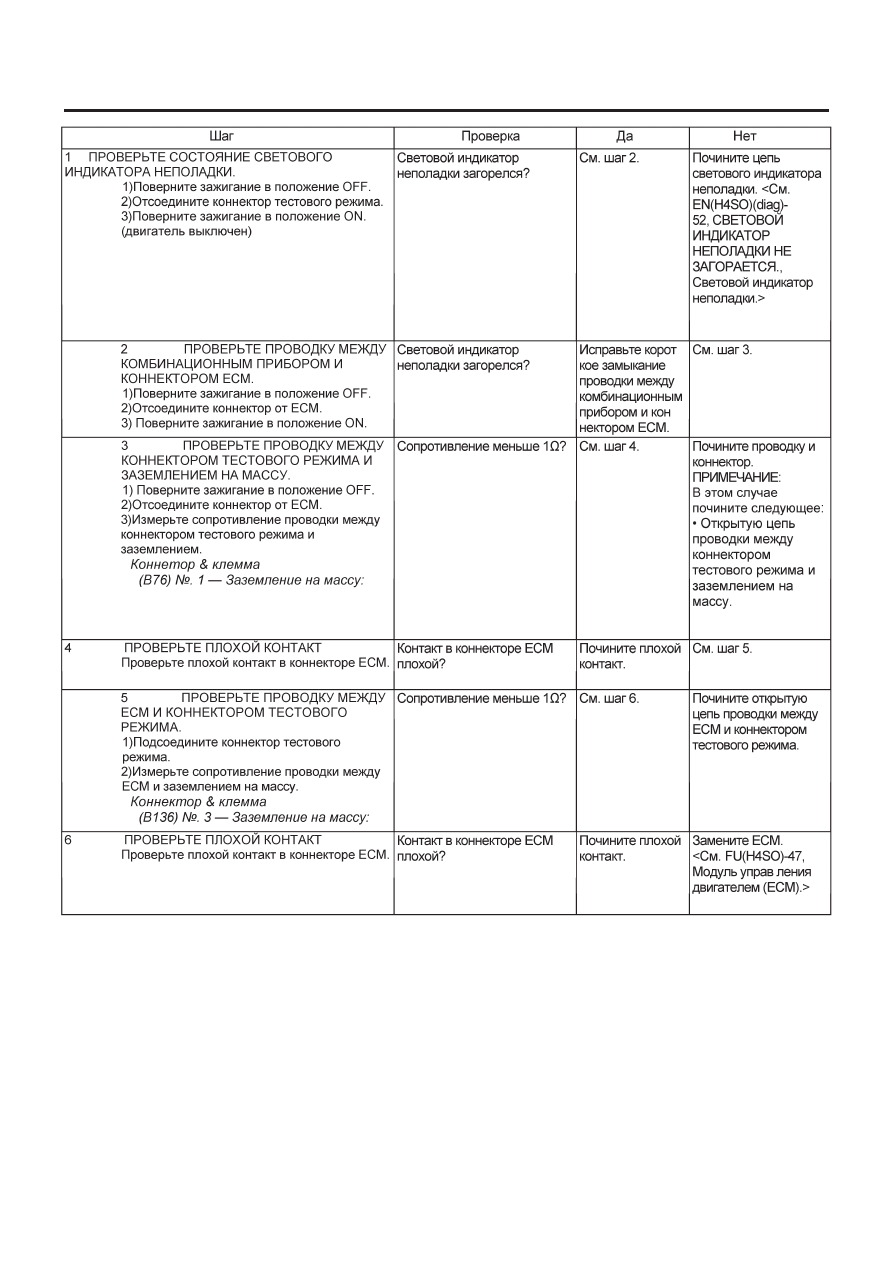

E:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ МИГАЕТ С ПЕРИОДИЧНОСТЬЮ 3 ГЦ.

• ДИАГНОЗ:
• Цепь светового индикатора неполадки открыта или замкнута.
• Цепь коннектора тестового режима открыта.

• СИМПТОМ НЕПОЛАДКИ:
• При режиме осмотра световой индикатор неполадки не мигает с частотой 3 Гц.

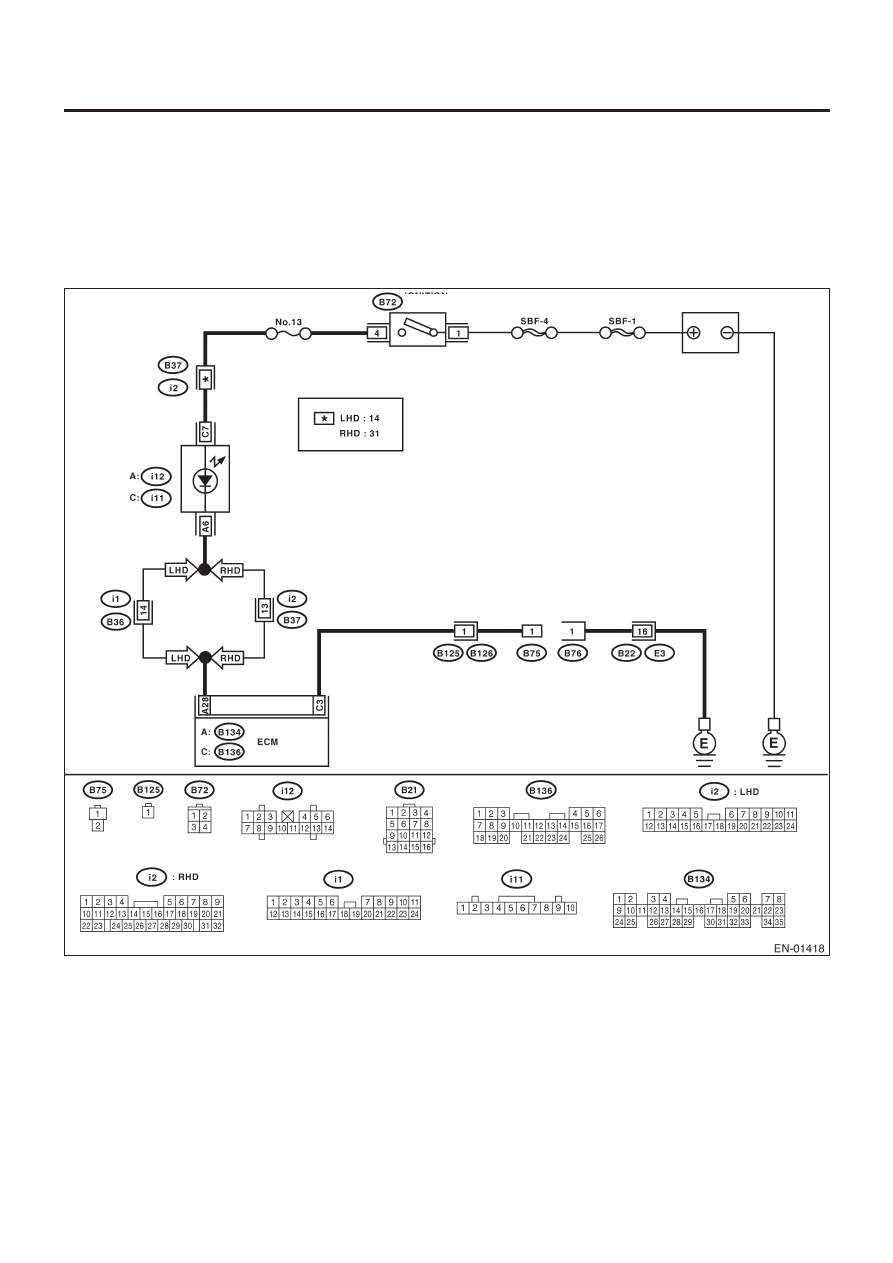

• ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Аккумулятор

Комбинацион-
ный прибор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-56

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-57

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F:   СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКТ ПРОДОЛЖАЕТ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ.

• ДИАГНОЗ:
• Цепь коннектора тестового режима замкнута.

• СИМПТОМ НЕПОЛАДКИ:
• Световой индикатор неполадки мигает с частотой 3 Гц при включенном зажигании.

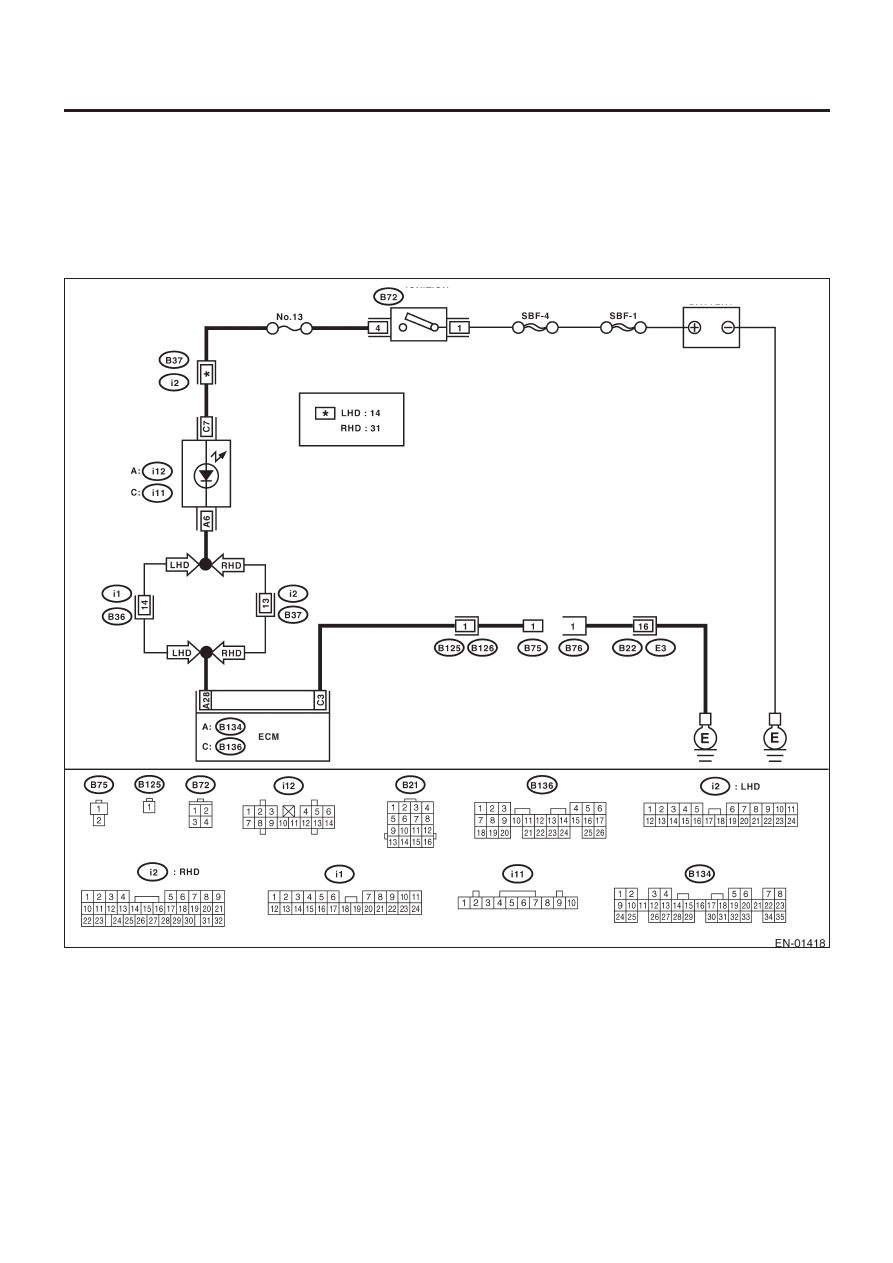

• ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Аккумулятор

Комбинацион-
ный прибор
