ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4SO)(diag)-30

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

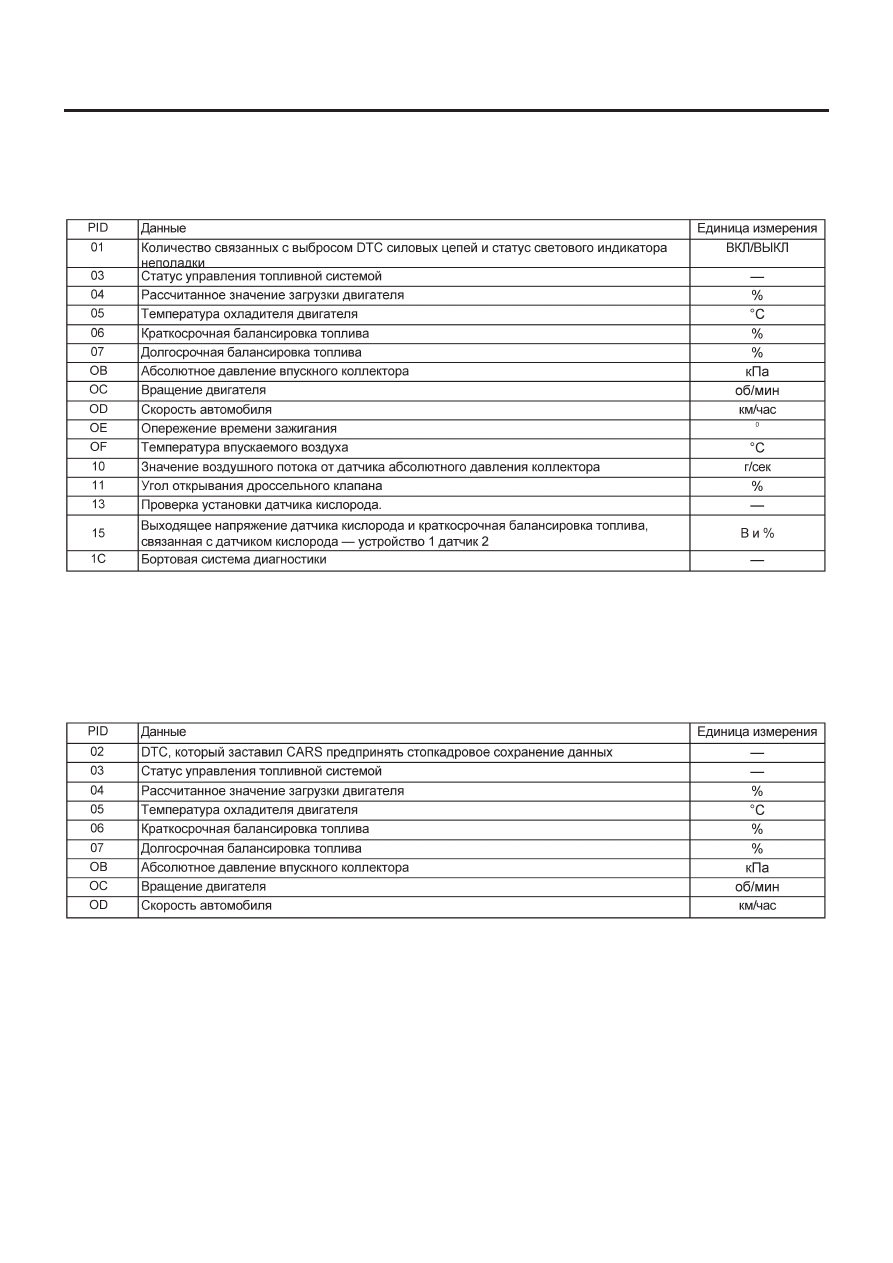

2. РЕЖИМ $01 (ДИАГНОСТИЧЕСКИЕ ДАННЫЕ ТЕКУЩЕЙ СИЛОВОЙ ЦЕПИ)

Относится к информации, отмечающей текущее рабочее состояние аналогового входа/выхода, цифрового входа/выхода или си-
стемы силовой цепи.
Список вспомогательных данных и коды PID (Идентификации Параметров) содержатся в приведенной таблице.

ПРИМЕЧАНИЕ:
Для информации об общих PID OBD-II см. инструкцию по эксплуатации производителя инструмента общего сканирования OBD-II
(РЕЖИМ $01).

3. РЕЖИМ $02 (СТОПКАДРОВЫЕ ДАННЫЕ СИЛОВОЙ ЦЕПИ)

Относится к информации, отмечающей рабочее состояние, при котором неполадка отмечается бортовой системой диагностики.
Список вспомогательных данных и коды PID (Идентификации Параметров) содержатся в приведенной таблице.

ПРИМЕЧАНИЕ:
Для информации о доступе в стопкадровые данные см. инструкцию по эксплуатации производителя инструмента общего скани-
рования OBD-II (РЕЖИМ $02).

ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4SO)(diag)-31

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. РЕЖИМ $03 (СВЯЗАННЫЙ С ВЫБРОСОМ ДИАГНОСТИЧЕСКИЙ КОД НЕПОЛАДКИ (DTC) СИЛОВОЙ ЦЕПИ)

Для информации о данных, свидетельствующих о связанном с выбросом DTC силовой цепи см. Считывание Диагностического Ко-
да Неполадки (DTC). <См. EN(H4SO)(diag)-39, Считывание диагностического кода неполадки (DTC).>

5. РЕЖИМ $04 (ОЧИСТКА/ПЕРЕУСТАНОВКА СВЯЗАННОЙ С ВЫБРОСОМ ДИАГНОСТИЧЕСКОЙ ИНФОРМАЦИИ)

Относится к режиму, используемому для очистки/переустановки связанной с выбросом диагностической информации (информа-
ция о диагностике неполадки OBD-II).

ПРИМЕЧАНИЕ:
Для очистки или переустановки связанной с выбросом диагностической информации см.  инструкцию по эксплуатации произво-
дителя инструмента общего сканирования OBD-II (РЕЖИМ $04).

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4SO)(diag)-32

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

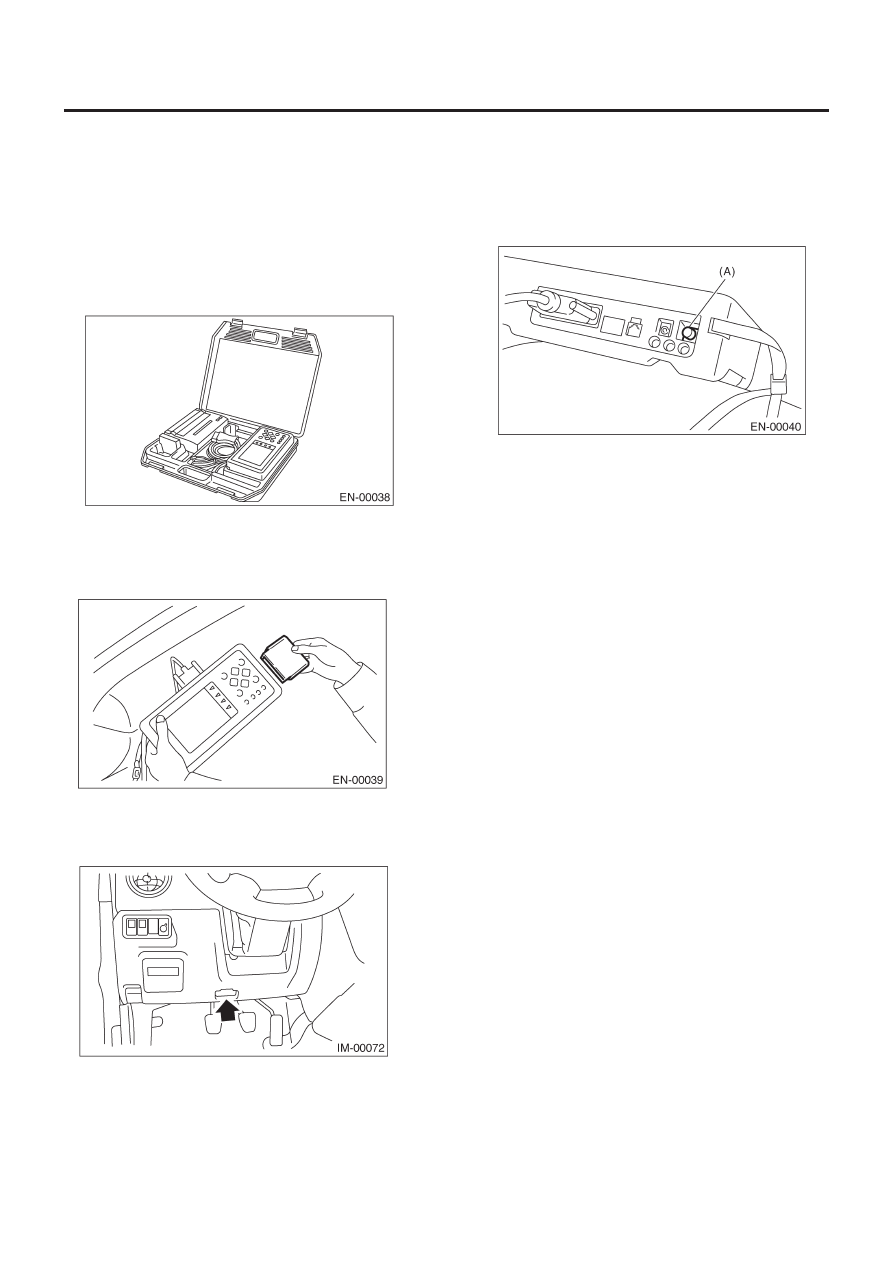

10. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ

СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

1) Приготовьте набор Селекторного Монитора Subaru. <См.
EN(H4SO)(diag)-8, ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ, Об-
щее описание

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru. <См.
EN(H4SO)(diag)-8, ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ, Об-
щее описание

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных

(1)  Коннектор связи данных расположен в  нижней части

панели инструментов (со стороны водителя).

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

5) Переключите зажигание в положение ON (двигатель вы-
ключен) и включите Селекторный Монитор Subaru.

(A)

Сетевой переключатель

6) С помощью Селекторного Монитора Subaru вызовите DTC
и различные данные, затем запишите их.

2. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ
(НОРМАЛЬНЫЙ РЕЖИМ)

Для информации о том, как указывать DTC, см.  Считывание
диагностического Кода Неполадки (DTC). <См.
EN(H4SO)(diag)-39, Считывание диагностического Кода Не-
поладки (DTC).>

3. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ
(РЕЖИМ OBD)

Для информации о том, как указывать DTC, см.  Считывание
диагностического Кода Неполадки (DTC). <См.
EN(H4SO)(diag)-39, Считывание диагностического Кода Не-
поладки (DTC).>

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4SO)(diag)-33

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

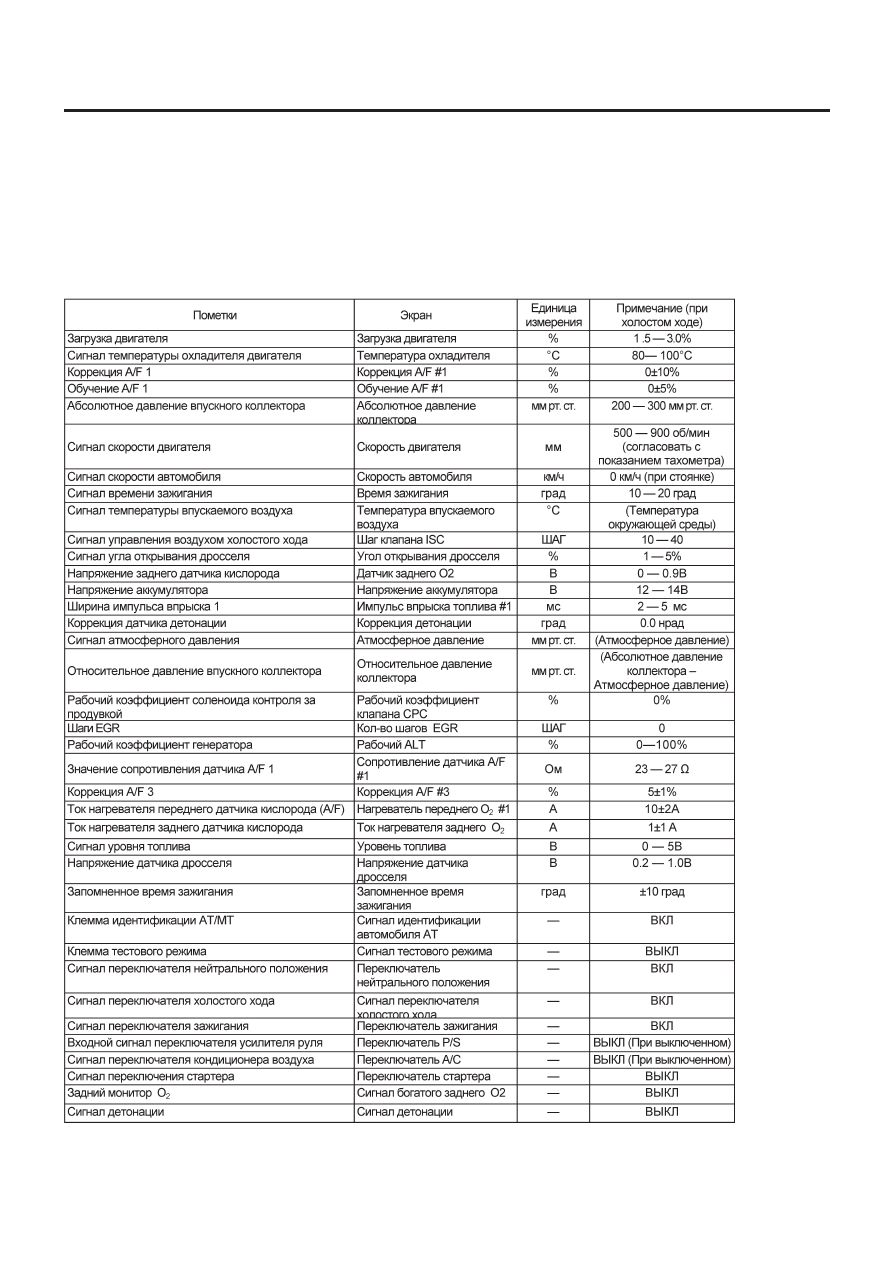

4.  СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДЛЯ ДВИГАТЕЛЯ (НОРМАЛЬНЫЙ РЕЖИМ)

1) В «Главном Меню» на экране выберите {Проверка каждой системы}, затем нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления двигателем}, затем нажмите клавишу [YES].
3) После высвечивания информации о типе двигателя нажмите клавишу [YES].
4) После того, как на экране высветится « Диагностика Двигателя», выберите {Отображение и сохранение текущих данных} и на-
жмите клавишу [YES].
5) После того, как на экране высветится «Меню отображения данных», выберите {Отображение данных} и нажмите клавишу [YES].
6) Используя клавишу скроллинга, двигайте изображение на экране вверх или вниз до тех пор, пока не высветятся необходимые
данные.
• Список вспомогательных данных приведен в следующей таблице.
