МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)(diag)-14

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

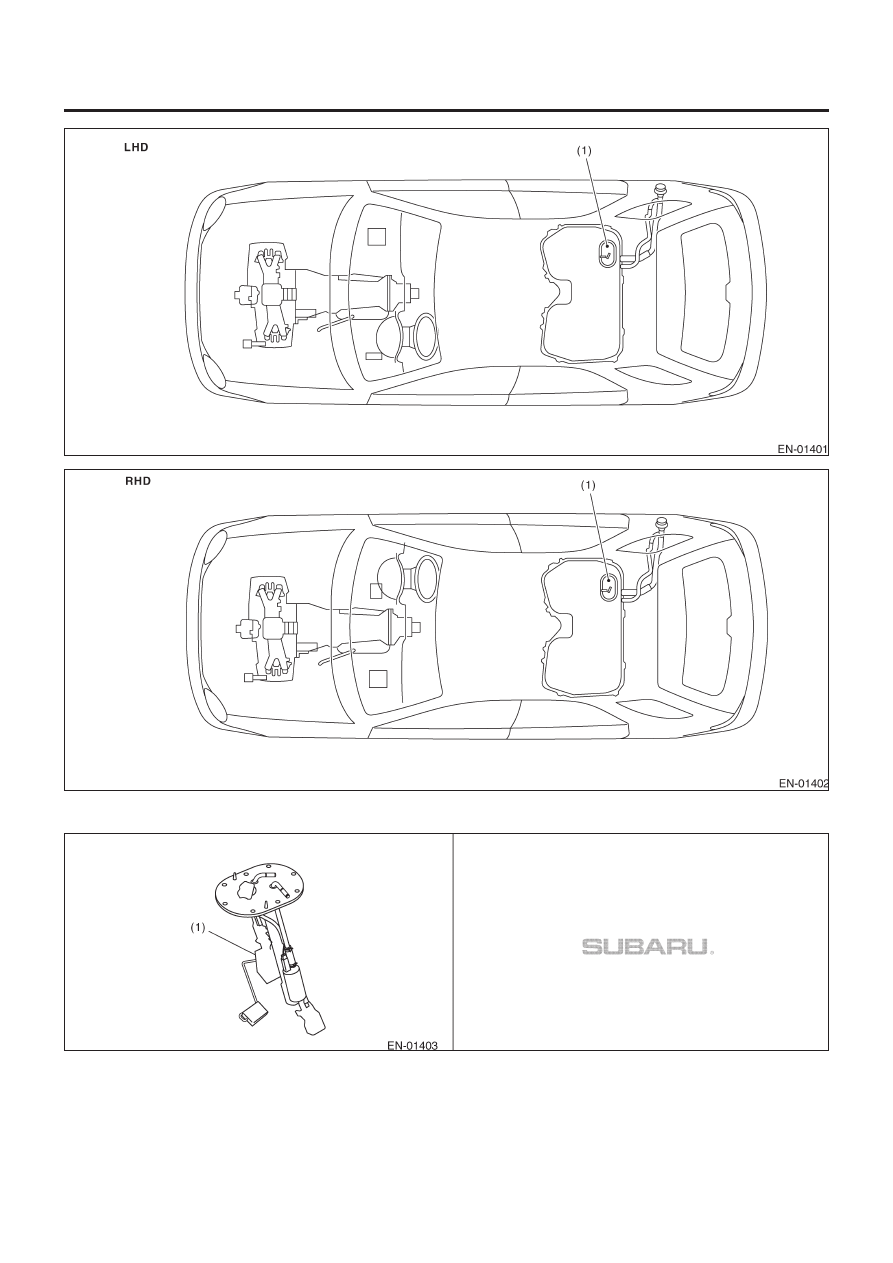

Датчик уровня топлива

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)(diag)-15

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• СОЛЕНОИДНЫЙ КЛАПАН, ЧАСТИ СИСТЕМЫ КОНТРОЛЯ ЗА ВЫХЛОПОМ И ЧАСТИ СИСТЕМЫ ЗАЖИГАНИЯ

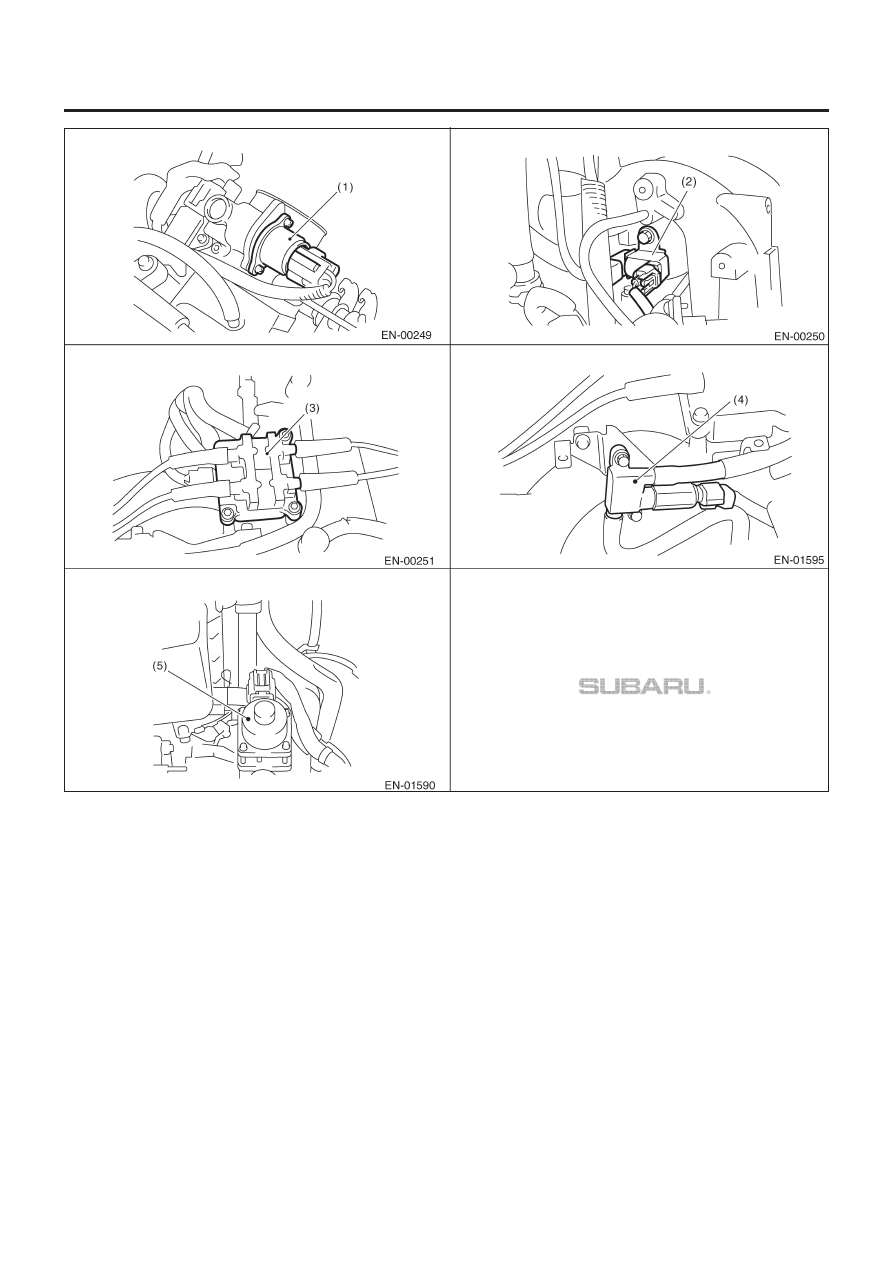

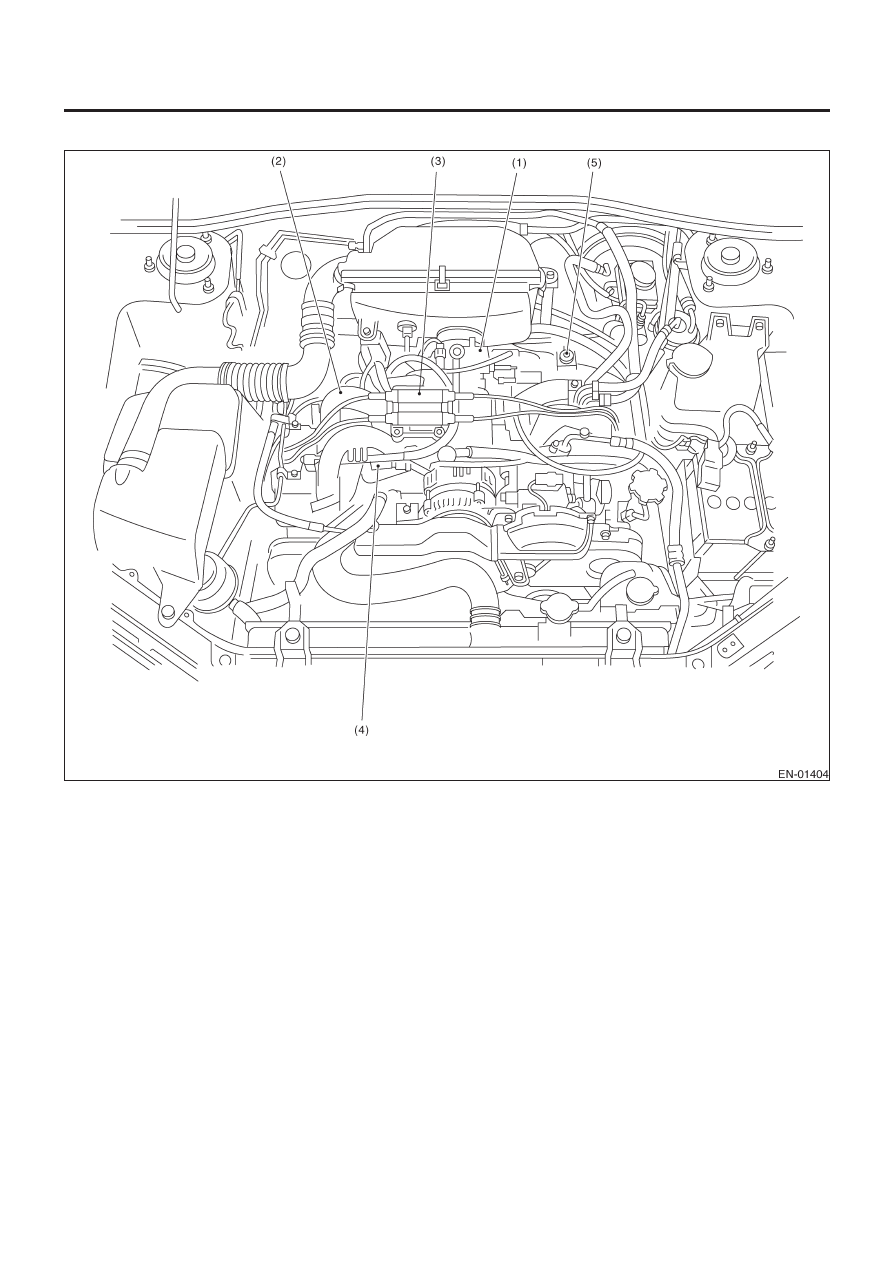

(1)  Соленоидный клапан управления воздухом холостого хода
(2)  Соленоидный клапан продувки
(3)  Катушка зажигания и устройство зажигателя
(4)

Пневматический инжекторный соленоидный клапан  (модель 1.6 L)

(5)

Клапан EGR

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)(diag)-16

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)(diag)-17

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

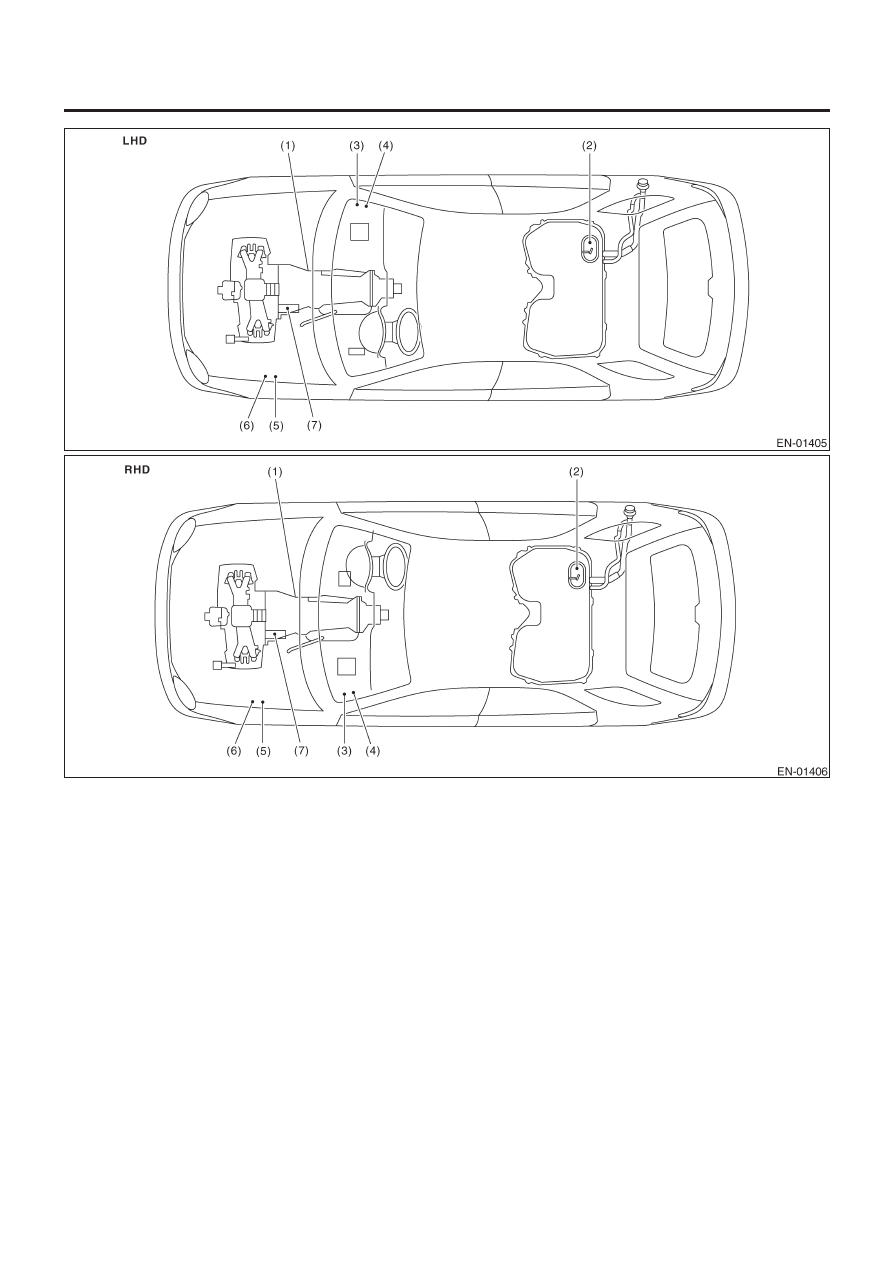

(1) Ингибиторный

переключатель

(2) Топливный

насос

(3) Главное

реле

(4)  Реле топливного насоса
(5)  Реле главного вентилятора радиатора
(6)

Реле вспомогательного вентилятора радиатора

(7)

Стартер
