ДАННЫЕ СОСТОЯНИЯ ДВИГАТЕЛЯ

EN(H4SO)(diag)-26

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6. Данные состояния двигателя

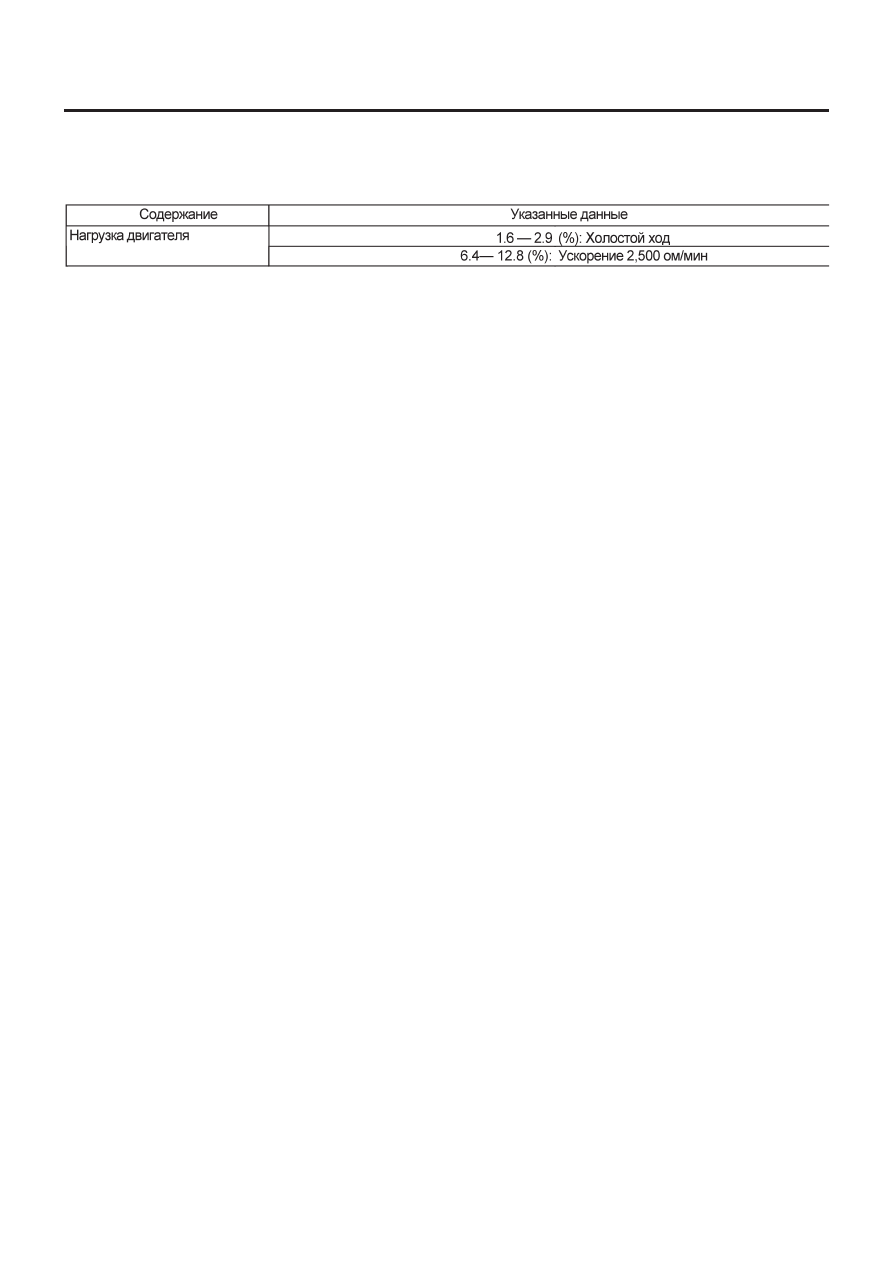

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Условия замера:
• После прогрева двигателя.
• Переключатель скоростей в положении "N" или "P".
• A/C выключен.
• Все дополнительные переключатели выключены.

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (TCM)

EN(H4SO)(diag)-27

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7. Сигнал I/O Модуля

Управления Трансмиссией (TCM)

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Для информации о сигнале I/O TCM, см. раздел 4AT. <См.
4AT(diag)-13, ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ, Сигнал I/O
Модуля Управления Трансмиссией (TCM) >

КОННЕКТОР СВЯЗИ ДАННЫХ

EN(H4SO)(diag)-28

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

8. Коннектор связи данных

A:  ПРИМЕЧАНИЕ

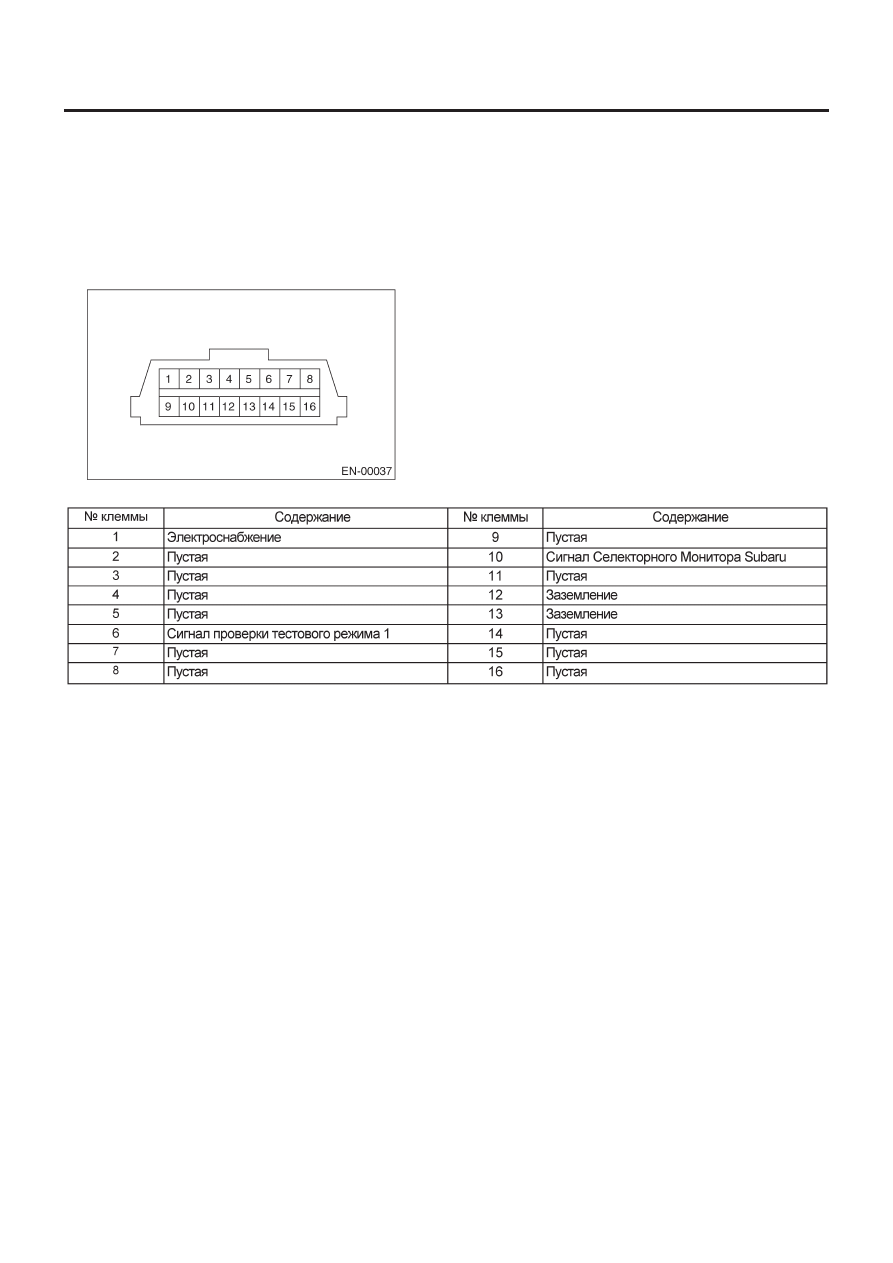

Этот коннектор используется как для инструментов общего сканирования OBD-II, так и для Селекторного Монитора Subaru.

ОСТОРОЖНО:
Не подсоединяйте никаких других сканирующих инструментов, кроме инструментов общего сканирования  OBD-II и Се-
лекторного Монитора Subaru, иначе может быть повреждена цепь для Селекторного Монитора Subaru.

ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4SO)(diag)-29

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

9. Инструмент общего сканирования OBD-II

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ ИНСТРУМЕНТОМ

ОБЩЕГО СКАНИРОВАНИЯ OBD-II

1) Подготовьте инструмент общего сканирования (инстру-
мент общего сканирования OBD-II), требуемый SAE J1978.
2) Подсоедините инструмент общего сканирования OBD-II к

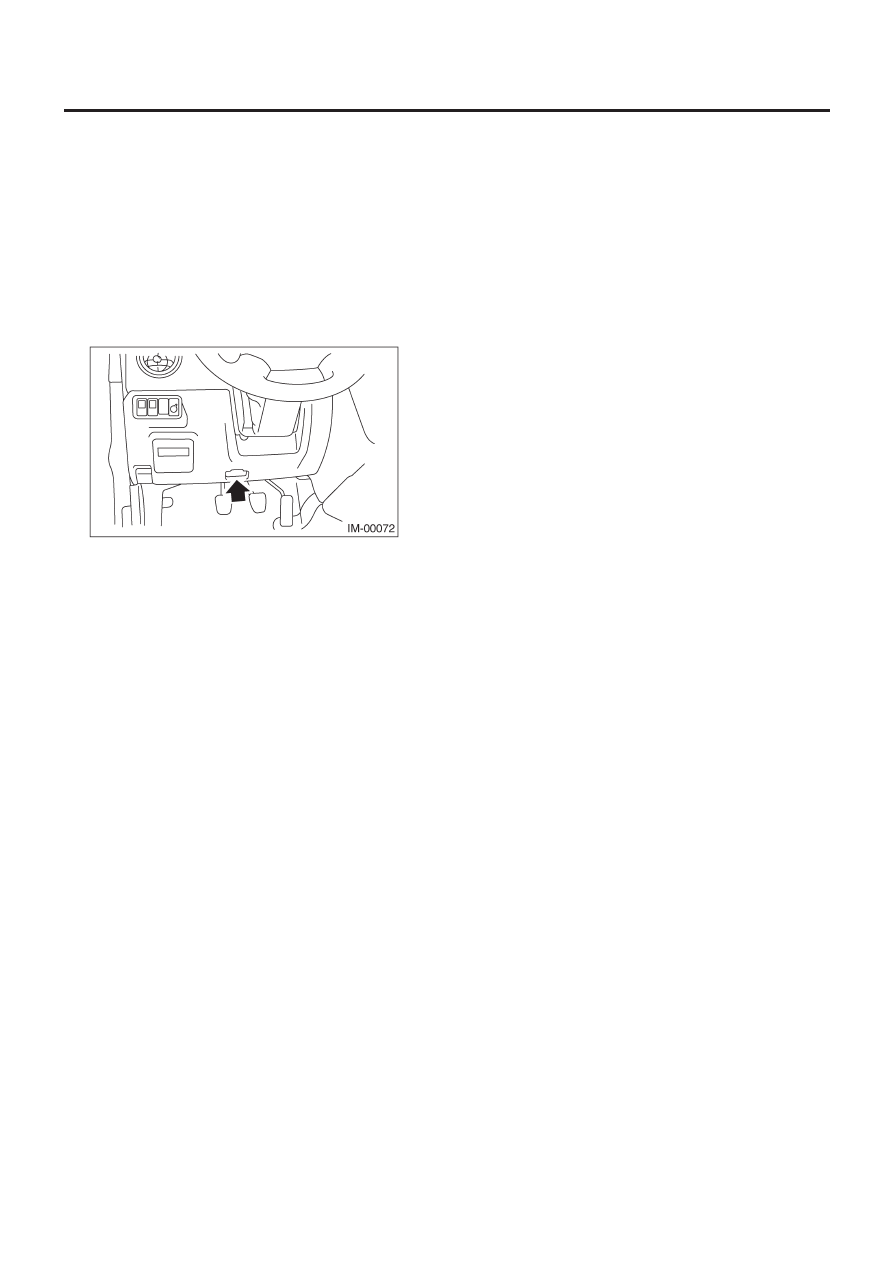

коннектору связи данных, расположенному в нижней части
панели приборов (со стороны водителя).

3) С помощью инструмента общего сканирования OBD-II, вы-
зовите DTC и сохраните данные в форме стоп кадра.
Функции инструмента общего сканирования OBD-II состоят из:

(1)  РЕЖИМ $01: Диагностические данные текущей сило-

вой цепи

(2)  РЕЖИМ $02: Стопкадровые данные силовой цепи
(3)  РЕЖИМ  $03:   Связанный с выбросом DTC силовой цепи
(4)  РЕЖИМ $04: Очистка/переустановка связанной с вы-

бросом диагностической информации

Считайте данные в соответствии с процедурами по ремонту.
(Для информации о детальных рабочих процедурах см. Руко-
водство по Эксплуатации Инструмента Общего Сканирова-
ния OBD-II.)

ПРИМЕЧАНИЕ:
Для информации о деталях, касающихся DTC, см.  Список Ди-
агностического Кода Неполадки (DTC). <См. EN(H4SO)(diag)-
74, Список диагностического кода неполадки (DTC).>
