ОБЩЕЕ ОПИСАНИЕ

SC(H4SO)-6

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

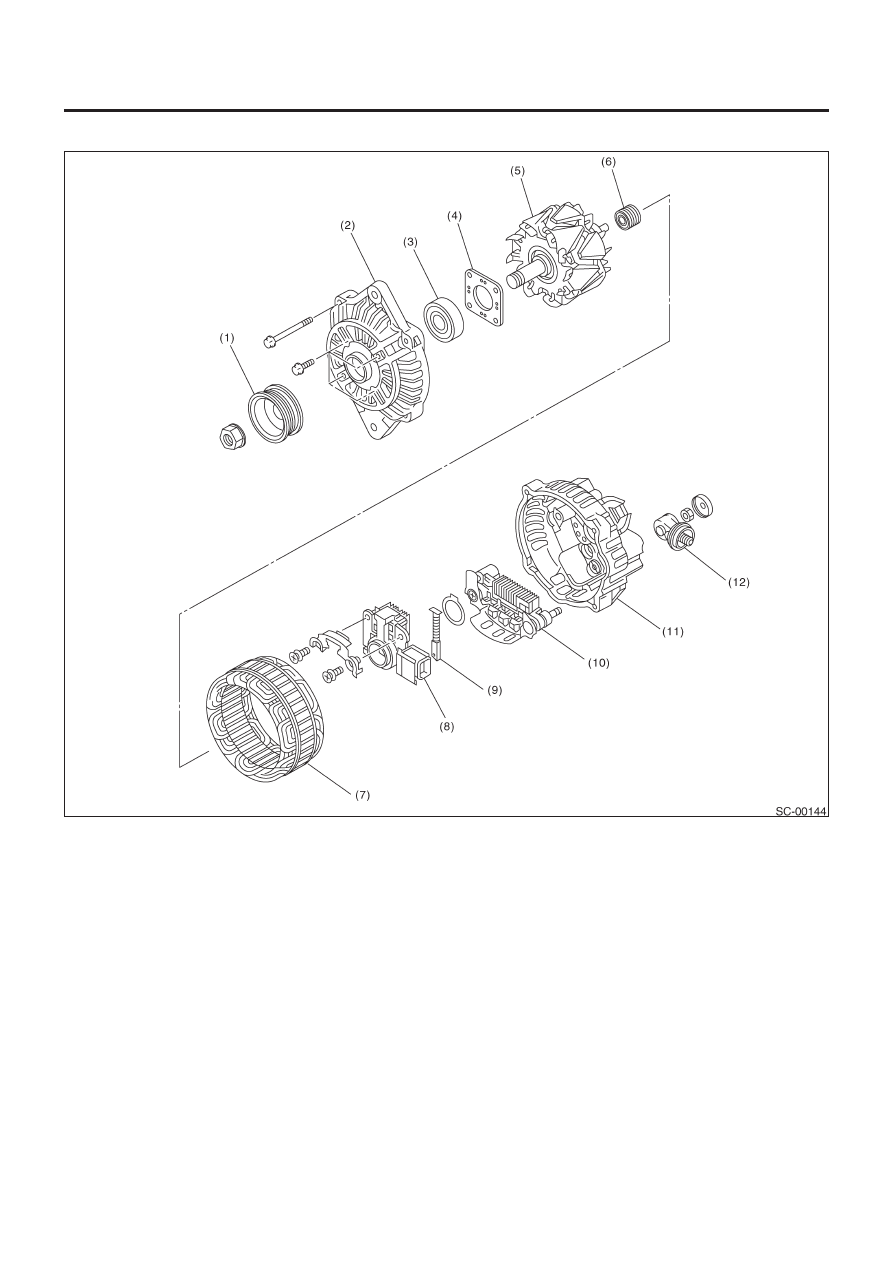

2. ГЕНЕРАТОР

(1) Шкив
(2) Передняя

крышка

(3) Шариковый

подшипник

(4) Фиксатор

подшипника

(5) Ротор
(6) Подшипник
(7) Катушка

статора

(8)  Регулятор 1C со щеткой
(9)

Щетка

(10) Выпрямитель
(11) Задняя крышка
(12) Клемма

C: ОСТОРОЖНО

• Во премя работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.

• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

СТАРТЕР

SC(H4SO)-7

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

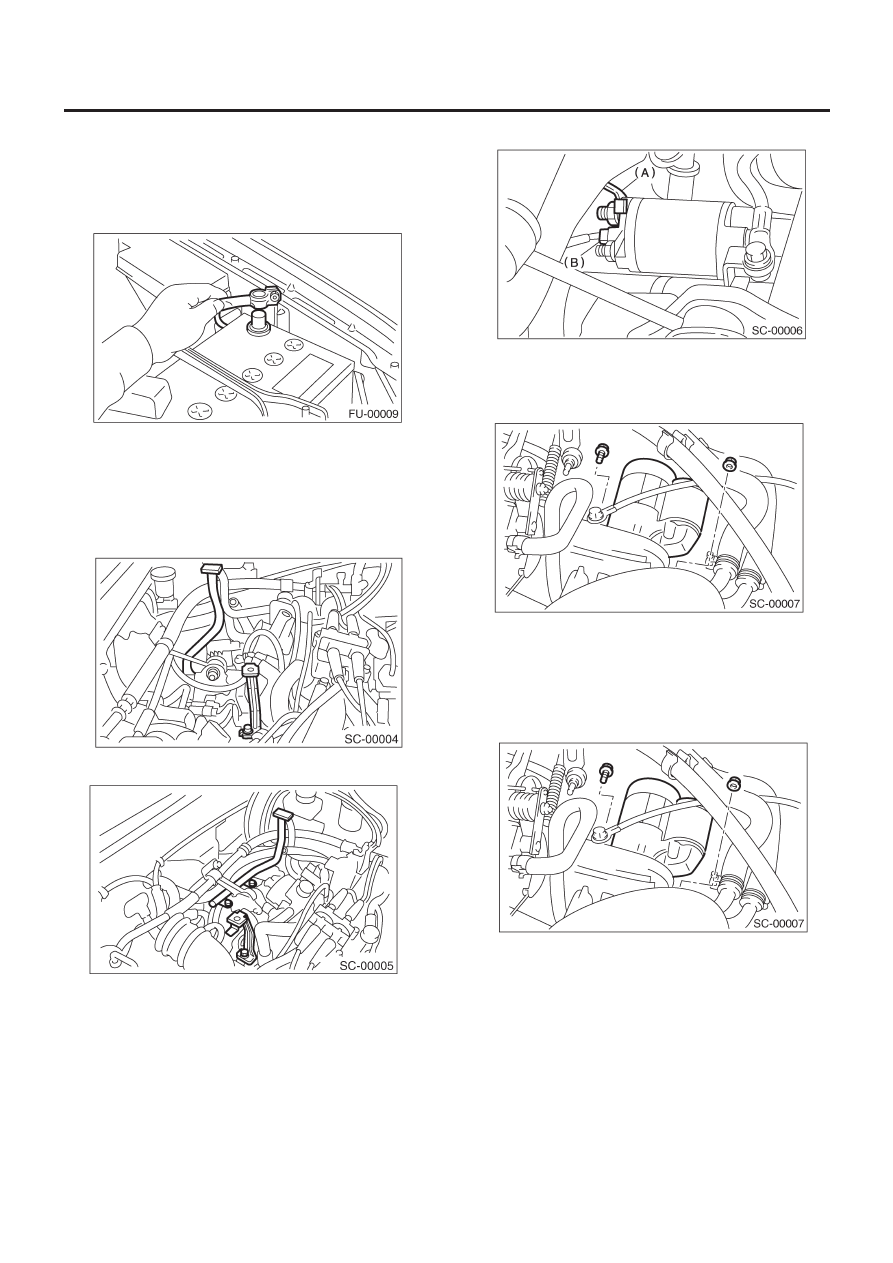

2. Стартер

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите корпус воздушного фильтра. (модель не турбо)<См.
IN(H4SO)-5,   ДЕМОНТАЖКОрпус воздушного фильтра.>
3) Снимите интеркулер. (модель турбо)<См. IN(H4DOTC)-10,
ДЕМОНТАЖ, Интеркулер.>
4) Снимите держатель корпуса воздушного фильтра. (модель
не турбо)

• МОДЕЛЬ MT

• МОДЕЛЬ AT

5) Отсоедините коннектор и клемму от стартера.

(A) Клемма
(B) Коннектор

6) Снимите стартер с трансмиссии.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

Момент затяжки:

50 Н-м (5.1 кгс-м, 37 ft-lb)

C:  РАЗБОРКА

1. УСТРОЙСТВО СТАРТЕРА

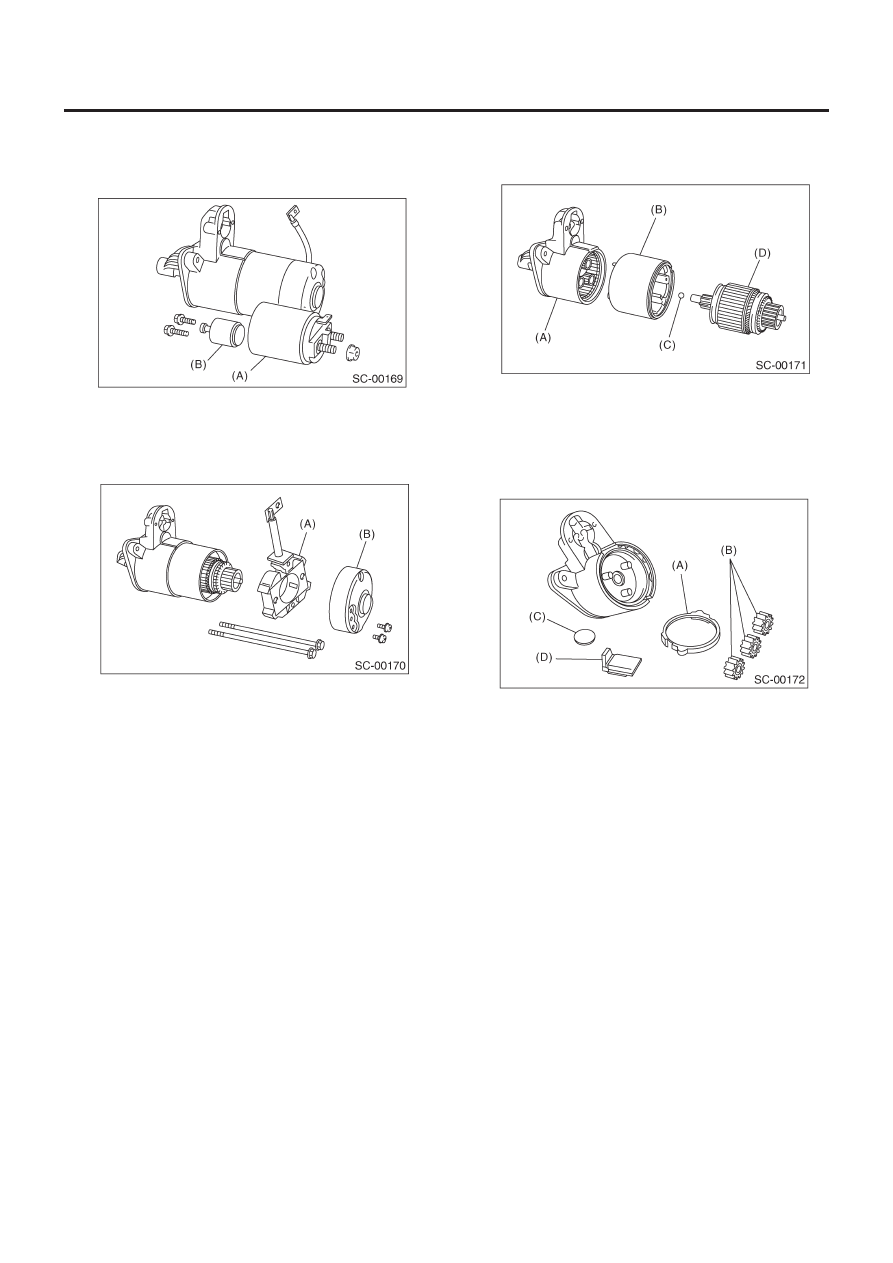

1) Ослабьте гайку, крепящую влемму M переключателя, затем
отсоедините коннектор.
2) Снимите болты, крепящие переключатель, затем снимите
переключатель, плунжер и пружину плунжера со стартера как
одно устройство.

СТАРТЕР

SC(H4SO)-8

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

ПРИМЕЧАНИЕ:
Будьте осторожны, так как регулировочная гайка разрыва ше-
стерни может иногда использоваться на крепежной поверх-
ности устройства переключателя.

(A) Переключатель
(B) Плунжер

3) Снимите оба сквозных болта и крепежные винты щетки, за-
тем отделите заднюю крышку и держатель щетки друг от друга.

(A) Держатель

щетки

(B) Задняя

крышка

4) Снимите якорь и  хомут с передней скобы. Используемый в
качестве подшипника шарик выкатится из конца якоря.

ПРИМЕЧАНИЕ:
Перед демонтажом хомута нанесите метки совмещения на
хомут и переднюю скобу.

(A) Передняя

скоба

(B) Хомут
(C) Шарик
(D) Якорь

5) Снимите уплотнитель A, планетарные передачи, уплотни-
тель B и пластину.

(A) Уплотнитель

A

(B) Планетарная

передача

(C) Пластина
(D) Уплотнитель

B

6) Счнимите устройство вала и механизм свободного хода
как одно целое.

СТАРТЕР

SC(H4SO)-9

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

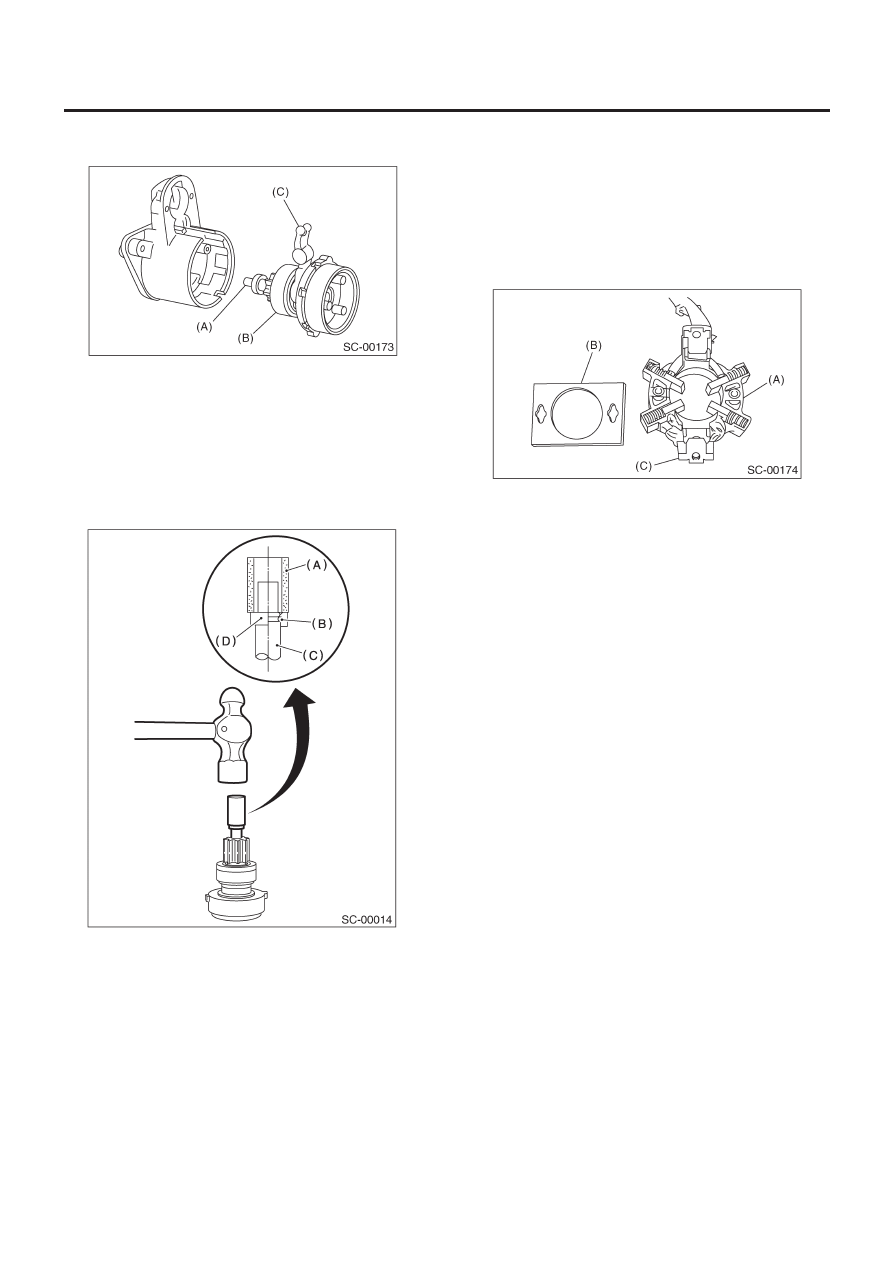

ПРИМЕЧАНИЕ:
Запомните направление рычага перед демонтажом.

(A) Устройство

вала

(B)  Механизм свободного хода
(C) Рычаг

7) Снимите механизм свободного хода с устройства вала
следующим образом:

(1)  Снимите стоппер с кольца путем легкого постукивания

по стопперу с помощью соответствующего инструмен-
та (такого как подходящий торцевой ключ).

(2)  Снимите кольцо, стоппер и муфту с вала.

(A) Торцовый

ключ

(B) Кольцо
(C) Вал
(D) Стопер

2.  ДЕРЖАТЕЛЬ ЩЕТКИ

ПРИМЕЧАНИЕ:
Только держатель щетки стартера модели турбо MT может
быть разобран.
Слегка приоткройте металлический фитинг, одновременно
держа изолирующую пластину против держателя щетки. Сни-
мите изолирующую пластину.
Теперь щетка и пружина могут быть легко демонтированы с
держателя щетки.

(A) Держатель

щетки

(B) Изолирующая

пластина

(C) Металлический

фитинг

D: СБОРКА

1) Соберите в порядке, обратном демонтажу.
2) До сборки нанесите смазку на следующие части.
• Передний и задний втулочные подшипники скобы
• Привод якоря вала
• Внешняя периферия плунжера
• Сопряженные поверхности плунжера и рычага
• Шлицы приводного вала
• Сопряженные поверхности рычага и муфты
• Шарик на якорном конце вала
• Планетарная передача

E:  ОСМОТР

1. ЯКОРЬ

1) Проверьте коммутатор на предмет ожегов
жестких поверхностей или частичного износа. Если износ не-
большой, исправьте его с помощью песчаной шлифовальной
шкурки.
2) Тест на износ
Проверьте износ комутатора и замените го в случае запре-
дельного износа.
