ОБЩЕЕ ОПИСАНИЕ

SP(H4SO)-2

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

1. Общее описание

A: СПЕЦИФИКАЦИЯ

B: КОМПОНЕНТ

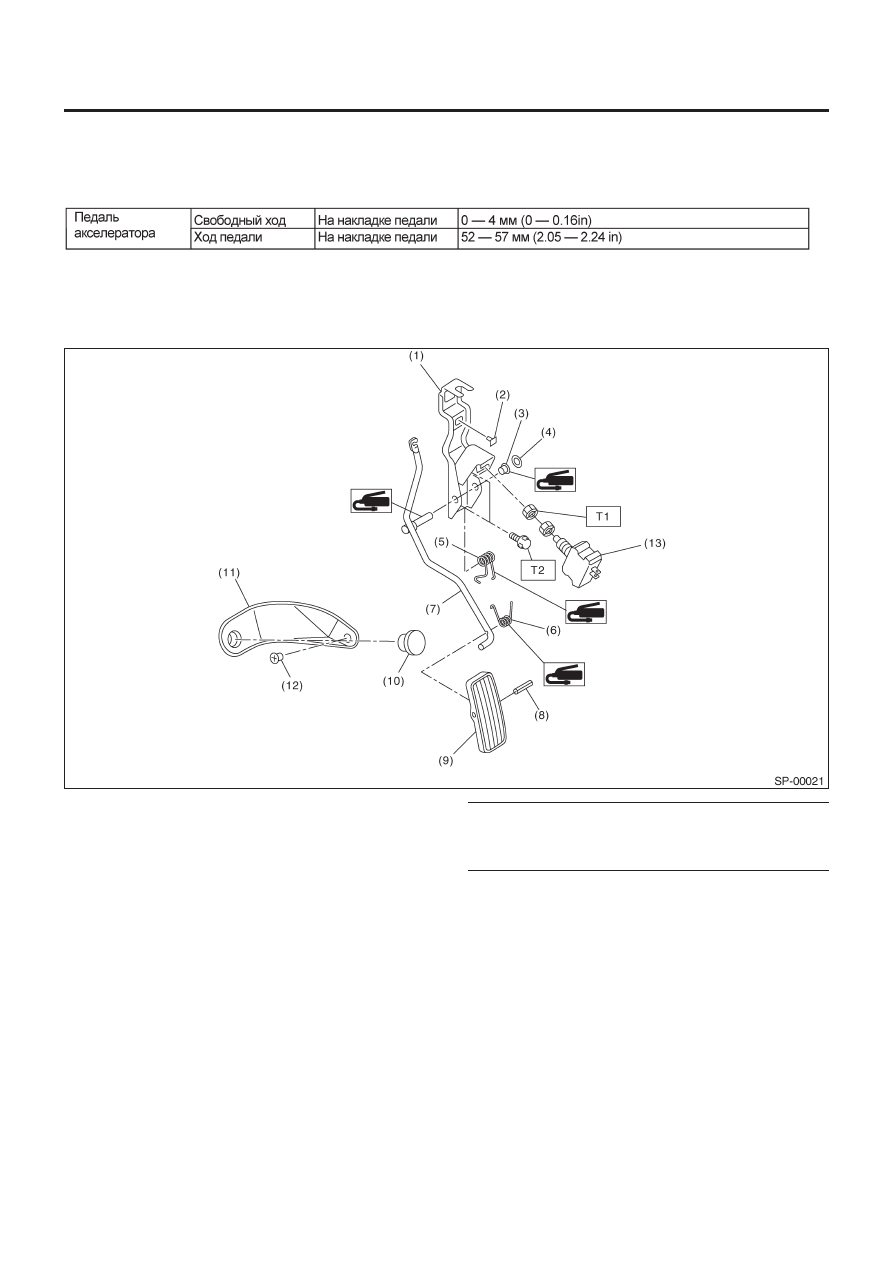

1.  МОДЕЛЬ LHD

(1) Скоба

акселератора

(2) Стоппер
(3) Втулка
(4) Зажим
(5) Пружина

акселератора

(6)  Пружина педали акселератора
(7)  Рычаг педали акселератора
(8) Шпилька

пружины

(9) Педаль

акселератора

(10) Стоппер акселератора
(11) Пластина акселератора
(12) Зажим
(13) Переключатель кик-дауна (модель AT)

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:    12 (1.2, 9.0)
T2:    18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

SP(H4SO)-3

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

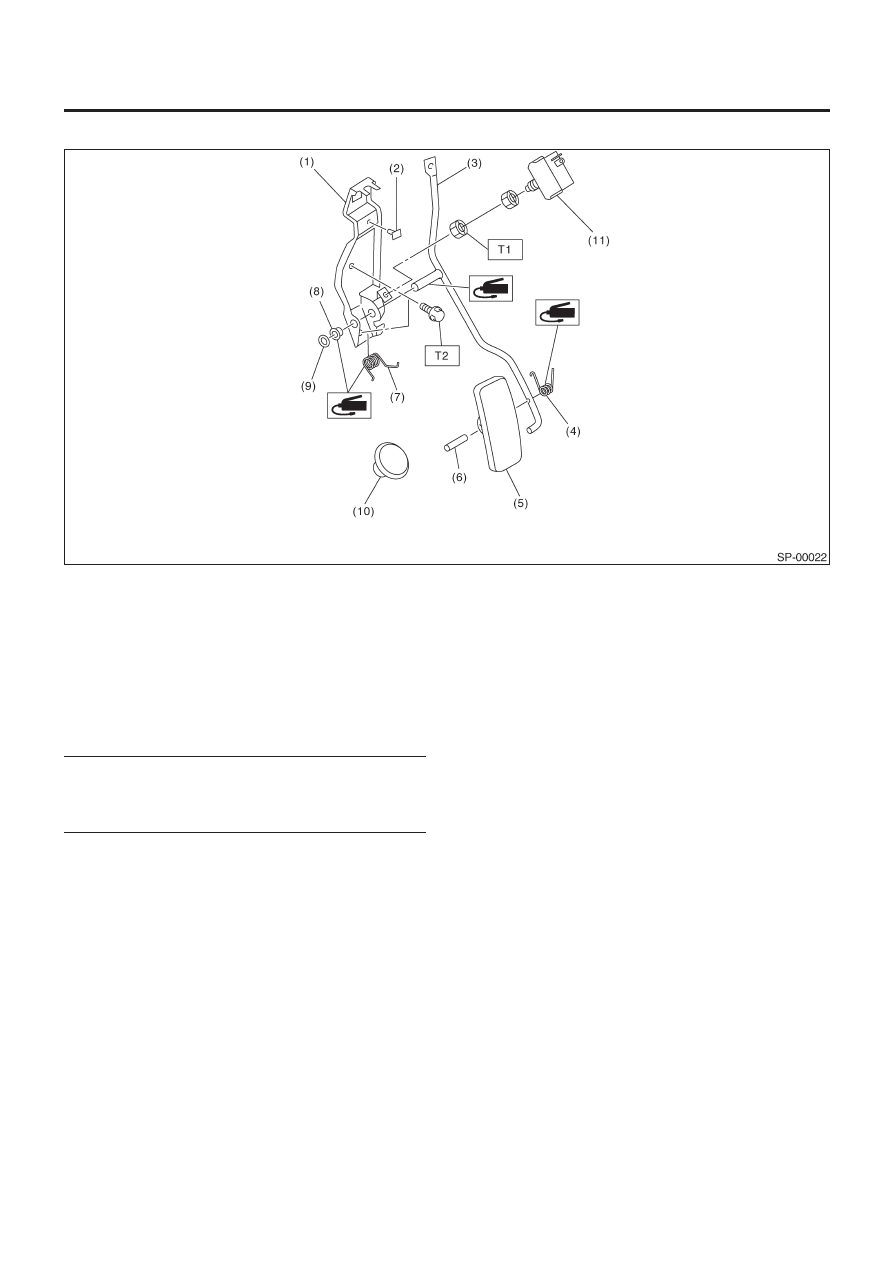

2.  МОДЕЛЬ RHD

(1) Скоба

акселератора

(2) Стоппер
(3)  Рычаг педали акселератора
(4)  Пружина педали акселератора
(5) Педаль

акселератора

(6) Шпилька

пружины

(7) Пружина

акселератора

(8) Втулка
(9) Зажим
(10) Стоппер акселератора
(11) Переключатель кик-дауна (модель AT)

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:    12(1.2,9.0)
T2:    18 (1.8, 13.0)

C: ОСТОРОЖНО

• Во премя работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4SO)-4

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

2. Педаль акселератора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите самоконтрящуюся гайку со скобы троса акселе-
ратора.
3) Отделите трос акселератора от скобы.
4) Выньте конец троса акселератора из патрона дросселя.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не погнуть трос акселератора.

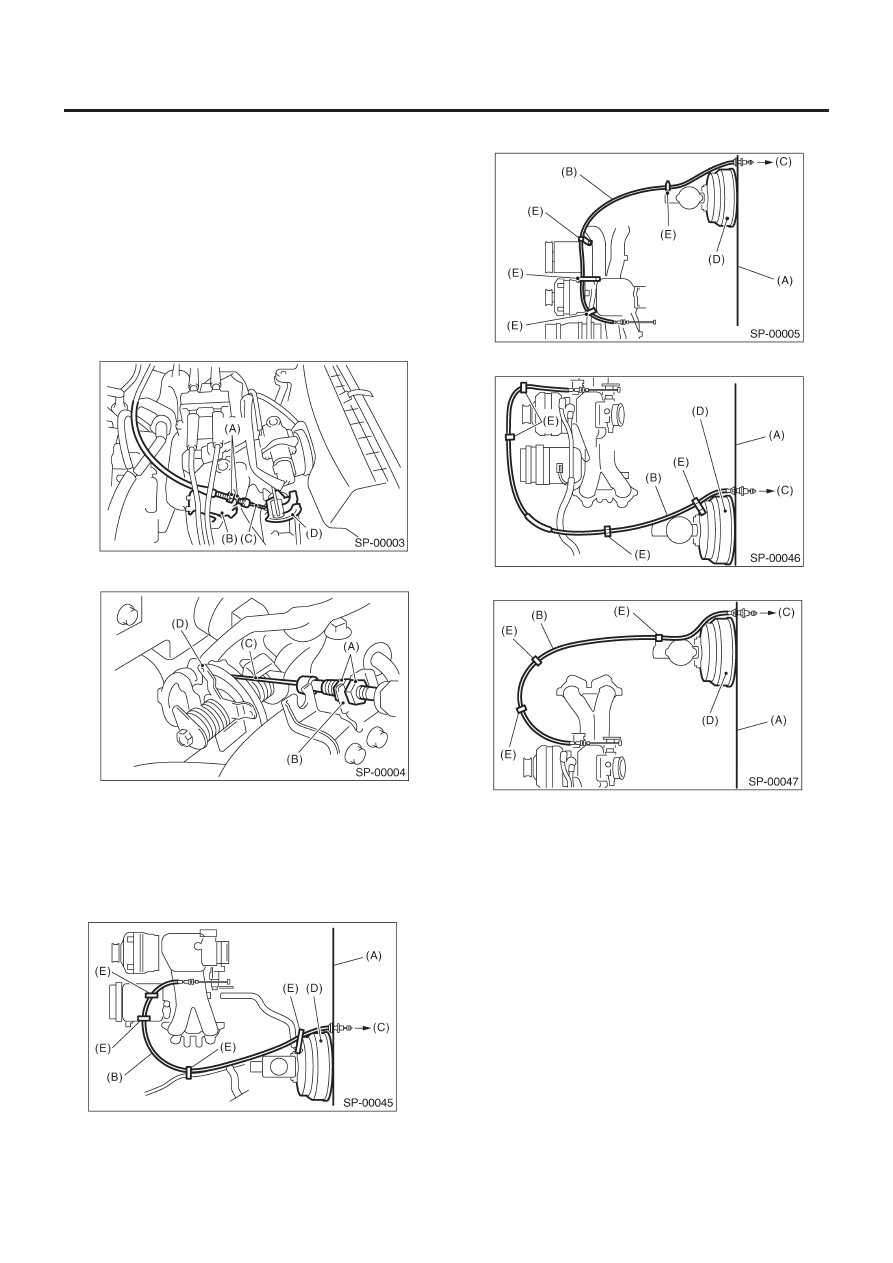

• МОДЕЛЬ SOHC

• МОДЕЛЬ DOHC

(A) Самоконтрящаяся

гайка

(B)  Скоба троса акселератора
(C) Трос

акселератора

(D) Патрон

дросселя

5) Remove the clip inside engine compartment.

• МОДЕЛЬ LHD SOHC

• МОДЕЛЬ RHD SOHC

• МОДЕЛЬ LHD DOHC ТУРБО

• МОДЕЛЬ RHD DOHC ТУРБО

(A) Ограничитель
(B) Трос

акселератора

(C)  На педаль акселератора
(D) Услитель

тормозов

(E)

Зажим

6) Снимите нижнюю крышку панели инструментов с панели
инструментов.
7) Отсоедините коннектор от переключателя кик-дауна. (мо-
дель AT)
8) Снимите соединяющий винт педали акселератора со ско-
бы педали акселератора.

ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4SO)-5

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

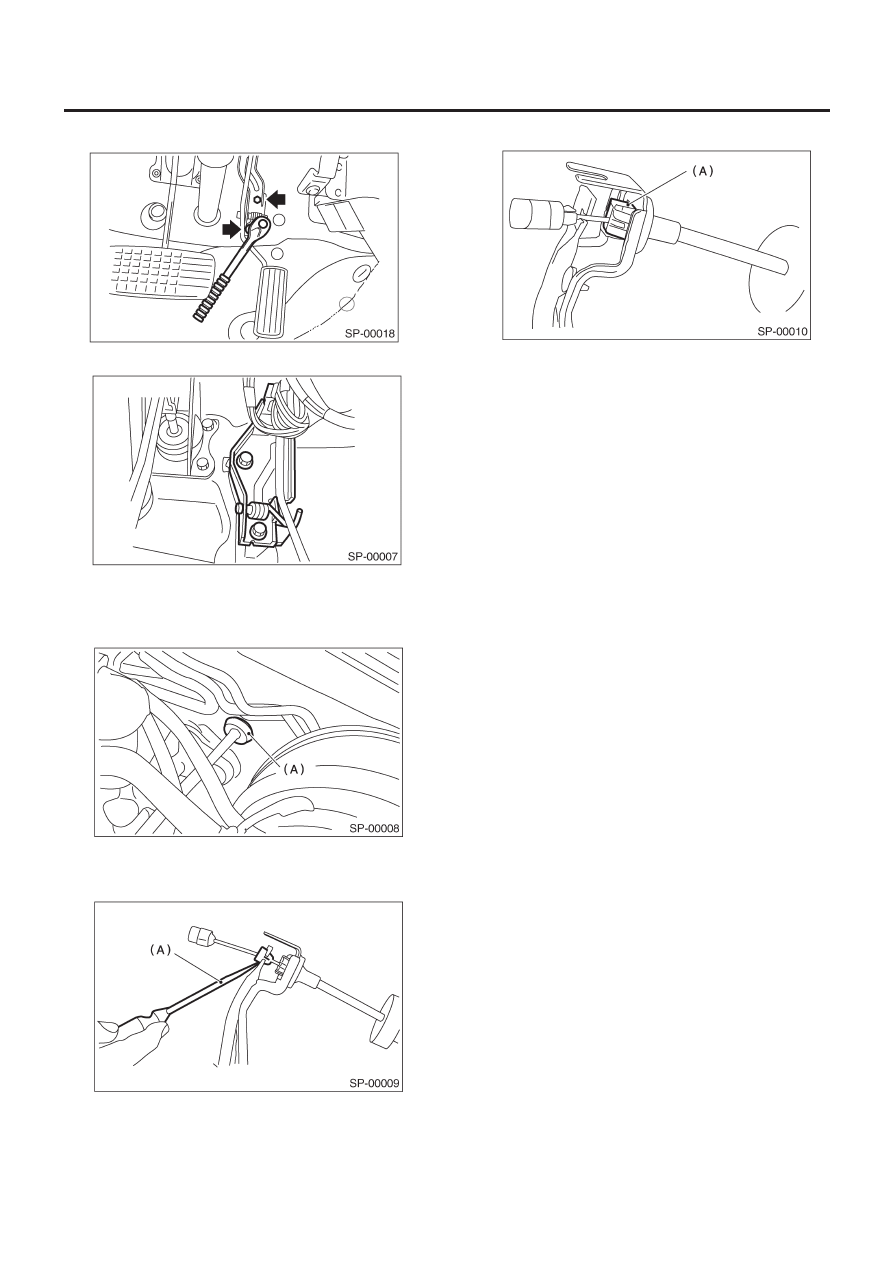

9) Отсоедините втулку от ограничителя.

ПРИМЕЧАНИЕ:
Вдавите втулку (A) в отверстие с внутренней стороны отсека.

10) Выньте трос из отверстия ограничителя.
11) Отсоедините втулку троса акселератора от рычага педали
акселератора.

12) Отсоедините стоппер троса акселератора (A) от скобы.

13) Отсоедините трос акселератора от скобы.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
• Если зажим троса поврежден, замените го на новый.
• Не забывайте ставить колодку на внешний конец троса.
• Следите за тем, чтобы не погнуть трос акселератора.
• Для информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. SP(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C:  РАЗБОРКА

1) Снимите зажим, затем отсоедините педаль  акселератора
от скобы.
2) Выньте гпильку пружины, затем снимите педаль акселера-
тора с рычага педали акселератора.
