КАТУШКА ЗАЖИГАНИЯ И УСТРОЙСТВО ЗАЖИГАТЕЛЯ

IG(H4SO)-8

ЗАЖИГАНИЕ

3. Катушка зажигания

и устройство зажигателя

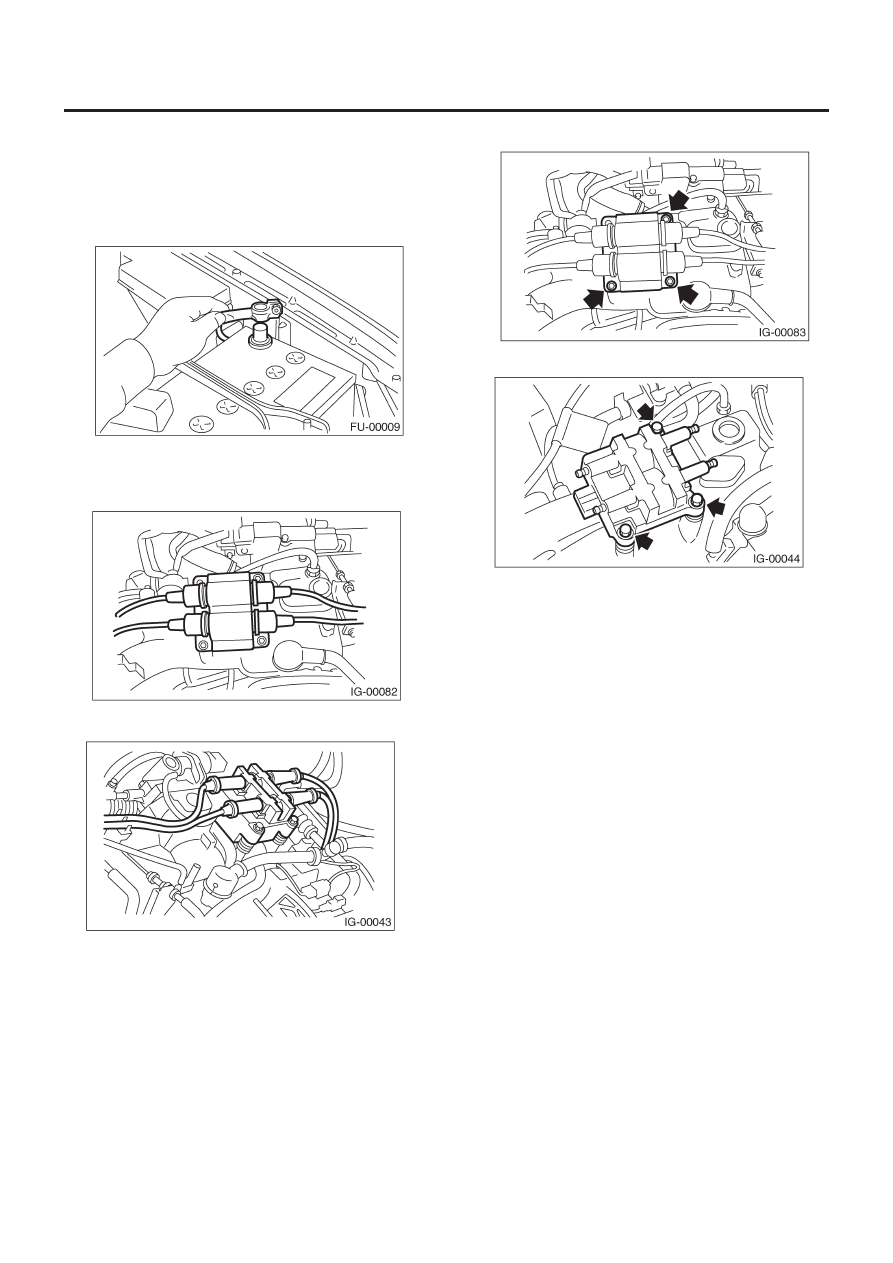

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините кабели свеч зажигания от катушки зажигания
и устройства зажигателя.

•  МОДЕЛЬ1.6 L

•  МОДЕЛЬ 2.0 L и 2.5 L

3) Отсоедините коннектор от катушки зажигания и устройст-
ва зажигателя.
4) Снимите катушку зажигания и устройство зажигателя.

•  МОДЕЛЬ 1.6 L

•  МОДЕЛЬ 2.0 L и 2.5 L

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. "КОМПОНЕНТ".
<См. IG(H4SO)-3, КОМПОНЕНТ, Общее описание.>

ОСТОРОЖНО:
Установите свечи зажигания в правильное положение.
Неправильная установка может повредить узел.

C: ОСМОТР

С помощью точного тестера проверьте сопротивление вто-
ричной катушки и замените ее в случае необходимости.

ОСТОРОЖНО:
Если сопротивление слишком низкое, это указывает на
короткое замыкание.

ОБЩЕЕ ОПИСАНИЕ

IG(H4SO)-9

ЗАЖИГАНИЕ

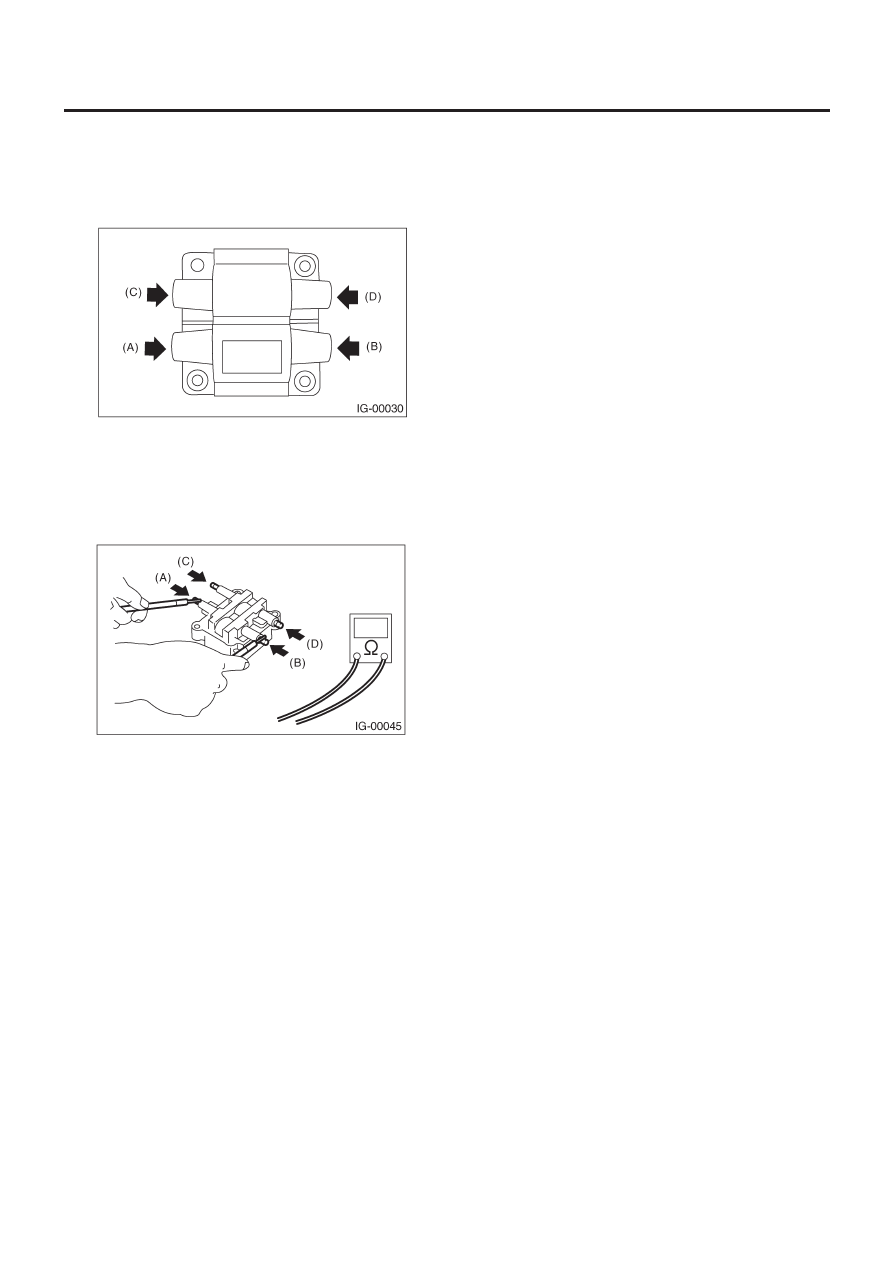

Указанное сопротивление: (модель 1.6 L)
[Вторичная сторона]

Между (A) и (B)

18.0 кOm±20%

Между (C) и (D)

18.0 кOm ±20%

Указанное сопротивление: (модель 2.0 L и 2.5 L)
[Вторичная сторона]

Между (A) и (B)

12.8 кOm ±15%

Между (C) и (D)

12.8 кOm ±15%

Изоляция между первичной клеммой и корпусом: 100 MOm
или больше.

КАБЕЛЬ СВЕЧИ ЗАЖИГАНИЯ

IG(H4SO)-10

ЗАЖИГАНИЕ

4. Кабель свечи зажигания

A:  ОСМОТР

Осмотрите на предмет:
1) Поврежденимя кабелей, деформации, ожогов или ржавчи-
ны клемм.
2) Значений сопротивления кабелей

Значение сопротивления:

Кабель #1: 6.1 — 10.5 kOm
Кабель #2: 8.0 — 13.5 kOm
Кабель #3: 6.4 — 11.1 kOm
Кабель #4: 8.3 — 13.9 kOm
