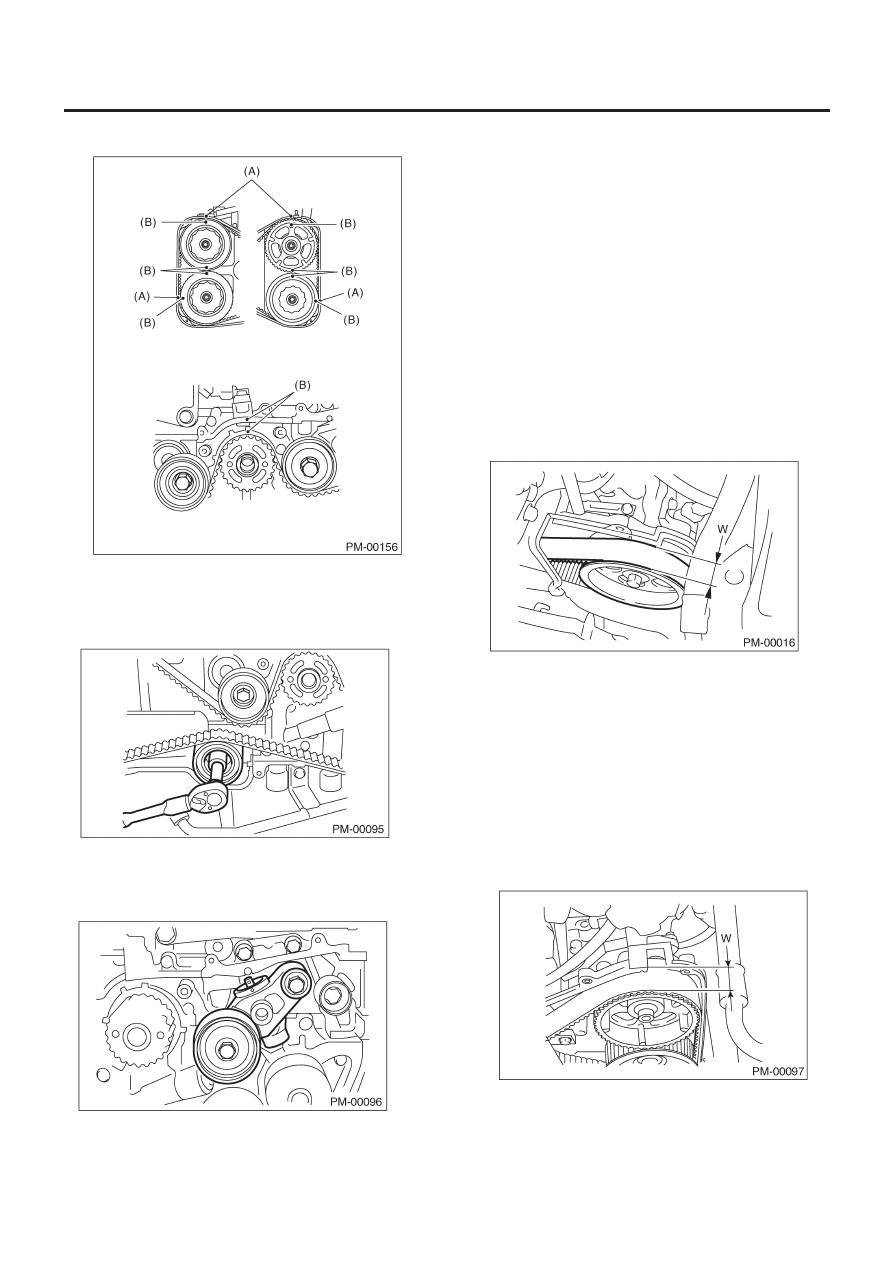

ЗУБЧАТЫЙ РЕМЕНЬ

PM-15

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ST   499987500

ГНЕЗДО КОЛЕНВАЛА

(A) Отметка
(B) Отметка

13) Снимите натяжитель ремня.

14) Снимите зубчатый ремень.
15) Снимите устройство автоматической регулировки натя-
жения ремня.

16) Установите все в обратном порядке. <См. ME(H4DOTC)-
58, Устройство зубчатого ремня.>

ОСТОРОЖНО:
При установке синхронного ремня обязательно сопос-
тавьте все отметины на ремне с соответствующими от-
метинами на звездочках. В случае неправильной уста-
новки может возникнуть неправильная работа клапанов
и поршней.

B: ПРОВЕРКА

1. МОДЕЛЬ SOHC

1) Снимите переднюю крушку зубчатого ремня и крышку зуб-
чатого ремня (левая сторона).
2) Прокручивая двигатель не менее четырех оборотов, прове-
ряйте поверхность ремня на повреждения или трещины. В слу-
чае необходимости замените неисправный зубчатый ремень.
3) Измерьте ширину W зубчатого ремня. Если она меньше 27
мм (1.06 дюймов), проверьте холостые шкивы, натяжитель,
шкив водяного насоса и звездочку распредвала для опреде-
ления выравнивания шкивов. Замените изношенный зубча-
тый ремень.

4) Установите переднюю крушку зубчатого ремня и крышку
зубчатого ремня (левая сторона).

2.  МОДЕЛЬ DOHC

1) Снимите крышку зубчатого ремня (левая сторона).
2) Прокручивая двигатель не менее четырех оборотов, прове-
ряйте поверхность ремня на повреждения или трещины. В слу-
чае необходимости замените неисправный зубчатый ремень.
3) Измерьте ширину W зубчатого ремня. Если она меньше 30
мм (1.18 дюймов), проверьте холостые шкивы, натяжитель,
шкив водяного насоса и звездочку распредвала для опреде-
ления выравнивания шкивов. Замените изношенный зубча-
тый ремень.
4) Установите крышку зубчатого ремня (левая сторона).

ТОПЛИВОПРОВОД

PM-16

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. Топливопровод

A:  ОСМОТР

Топливопровод по большей части расположен внутри; таким
образом, проверяйте трубы, области около труб и трубопро-
воды двигательного отсека на предмет обнаружения ржавчи-
ны, повреждения шлангов, ослабленных лент и т.д. В случае
обнаружения неполадок, отремонтируйте или замените соот-
ветствующие части.
Модель SOHC
<См. FU(H4SO)-63, Линии подачи, возврата и испарения топ-
лива.>
Модель DOHC турбо
<См. FU(H4DOTC)-69, Линии подачи, возврата и испарения
топлива.>

ТОПЛИВНЫЙ ФИЛЬТР

PM-17

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9. Топливный фильтр

A:  ЗАМЕНА

Для информации о процедурах замены топливного фильтра
см. раздел "FU".
Модель SOHC
<См. FU(H4SO)-60, Топливный фильтр>
Модель DOHC Турбо
<См. FU(H4DOTC)-66, Топливный фильтр>

B: ОСМОТР

1) Если фильтр засорен или пришло время его замены по гра-
фику интервалов замены, замените фильтр.
2) Если в фильтре обнаружена вода, потрясите его и выпусти-
те воду через порт впуска.

ВОЗДУШНЫЙ ФИЛЬТР

PM-18

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

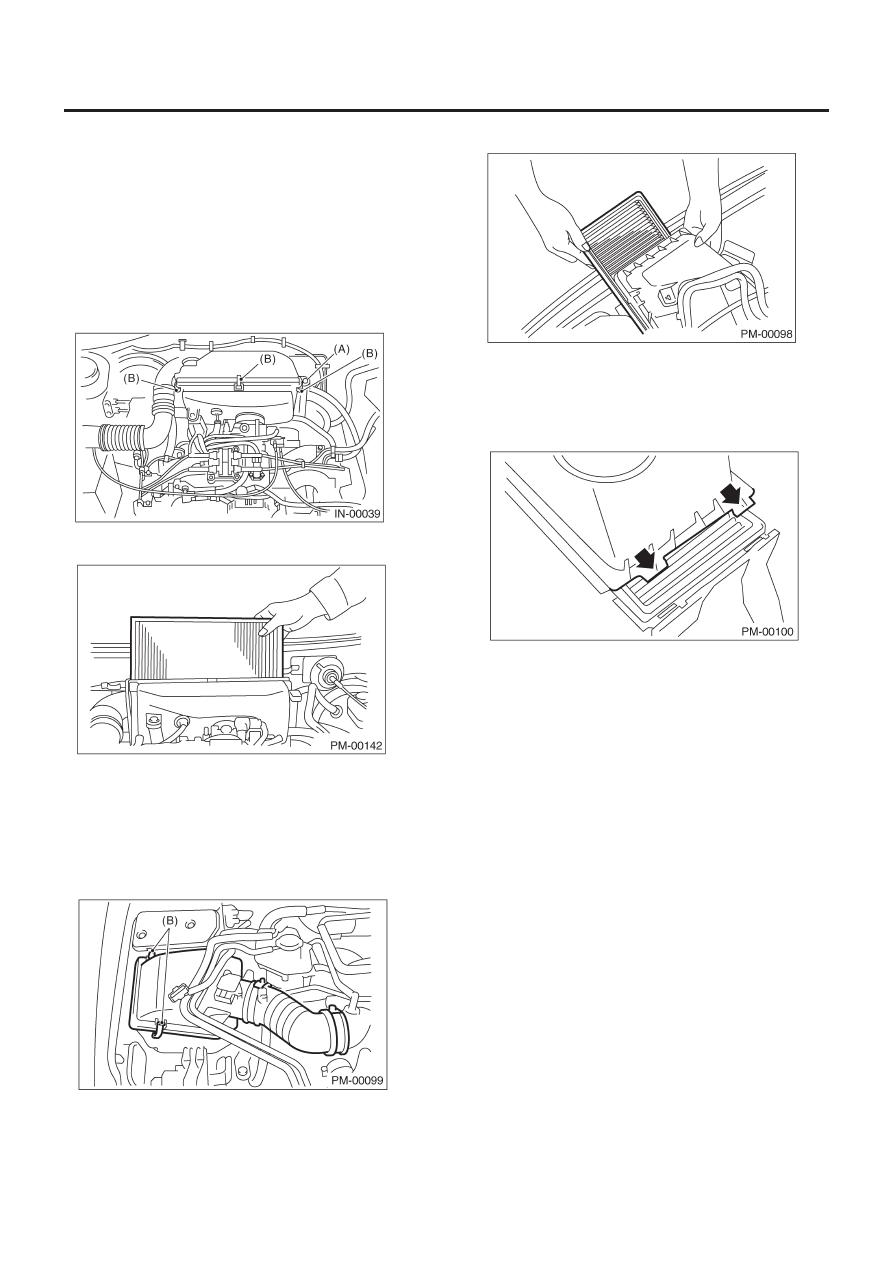

10. Воздушный фильтр

A:  ЗАМЕНА

1. МОДЕЛЬ НЕ ТУРБО

1) Снимите впускной патрубок забора воздуха с корпуса воз-
душного фильтра.
2) Снимите болт (A), который крепит воздушный фильтр на
держателях.
3) Снимите зажим (B) выше корпуса фильтра.

4) Снимите воздушный фильтр.

5) Установите все в обратном порядке.

ПРИМЕЧАНИЕ:
Установите зажим после установки нижней части корпуса.

2. МОДЕЛЬ ТУРБО

1) Снимите зажим (B) выше корпуса фильтра.

2) Снимите воздушный фильтр.

3) Установите все в обратном порядке.

ПРИМЕЧАНИЕ:
Совместите выдающуюся часть верхней крышки воздушного
фильтра с отверстиями на нижней части корпус воздушного
фильтра, затем закрепите верхнюю крышку на корпусе.
