КЛИНОВИДНЫЙ РЕМЕНЬ

PM-11

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

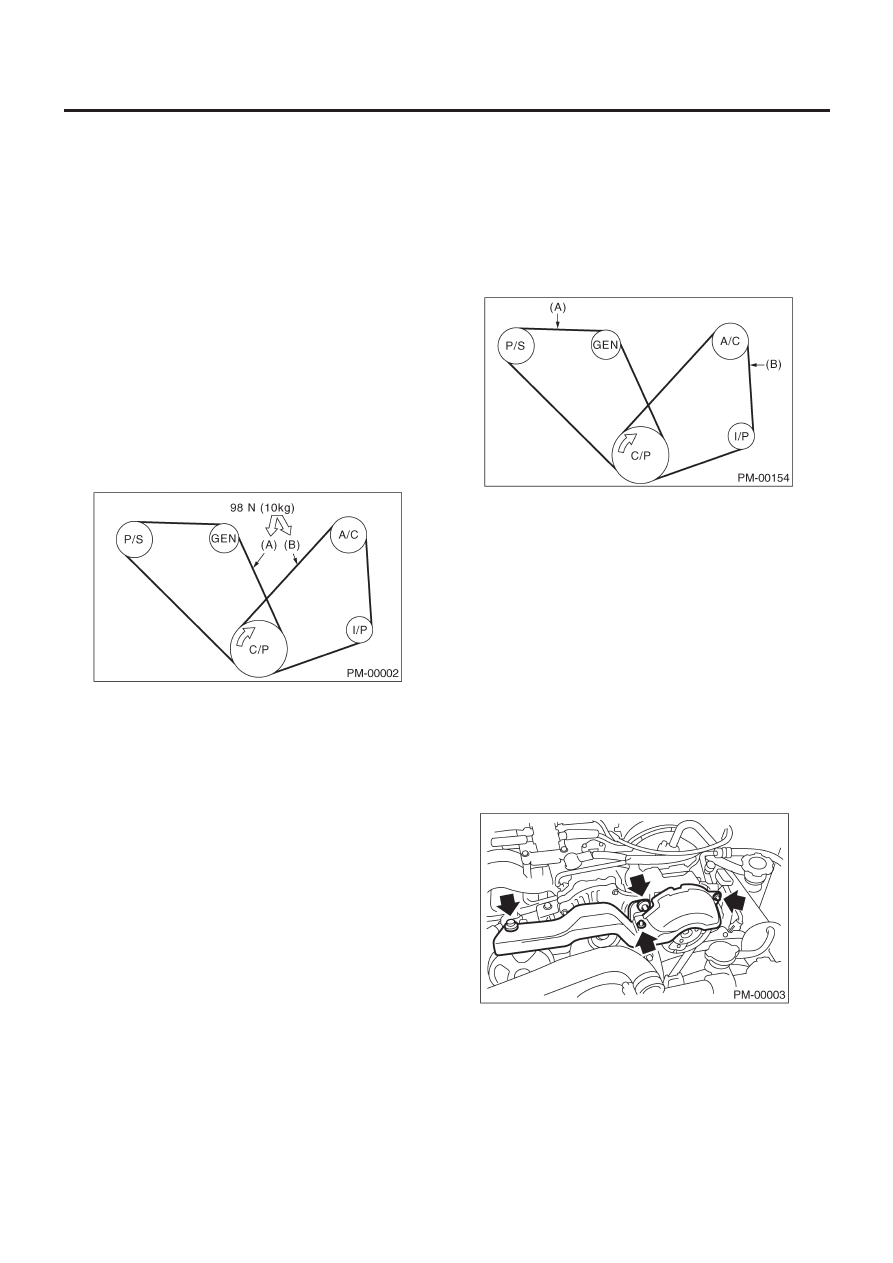

6. Клиновидный ремень

A:  ОСМОТР

1) Заменяйте ремни в случае обнаружения трещин, распуска-
ния или износа.
2) Проверьте натяжение клиновидного ремня и отрегулируй-
те в случае необходимости путем изменения точки установки
генератора и/или натяжного ролика ременной передачи.
<См. РМ-11, ЗАМЕНА, Клиновидный ремень.>

Натяжение ремня (без измерительного прибора)

(A)

При установке нового:
7— 9 мм (0.276— 0.354 дюймов)
При осмотре: 9 — 11 мм
(0.354 — 0.433 дюймов)

(B)

При установке нового: 7.5 — 8.5 мм
(0.295 — 0.335 дюймов)
При осмотре: 9.0 — 10.0 мм
(0.354 —0.394 дюймов)

(A)

Передний ремень

(B) Задний ремень
C/P Ведущий шкив коленвала
GEN Генератор
P/S Шкив насоса усилителя руля
A/C Шкив компрессора кондиционера воздуха
I/P

Натяжной ролик ременной передачи

Натяжение ремня (с измерительным прибором)

(A)

При установке нового: 640 — 785 Н
(65.3 — 80.0 кгс, 144 — 176 Ib)
При осмотре: 490 — 640 Н
(50 — 65 кгс, 110—144 Ib)

(B)

При установке нового: 620 — 760 Н
(63—77 кгс, 140—170 Ib)
При осмотре: 350—450 Н (36—46 кгс, 79—101 Ib)

(A)

Передний ремень

(B) Задний ремень
C/P Ведущий шкив коленвала
GEN Генератор
P/S Шкив насоса усилителя руля
А/С Шкив компрессора кондиционера воздуха
I/P

Натяжной ролик ременной передачи

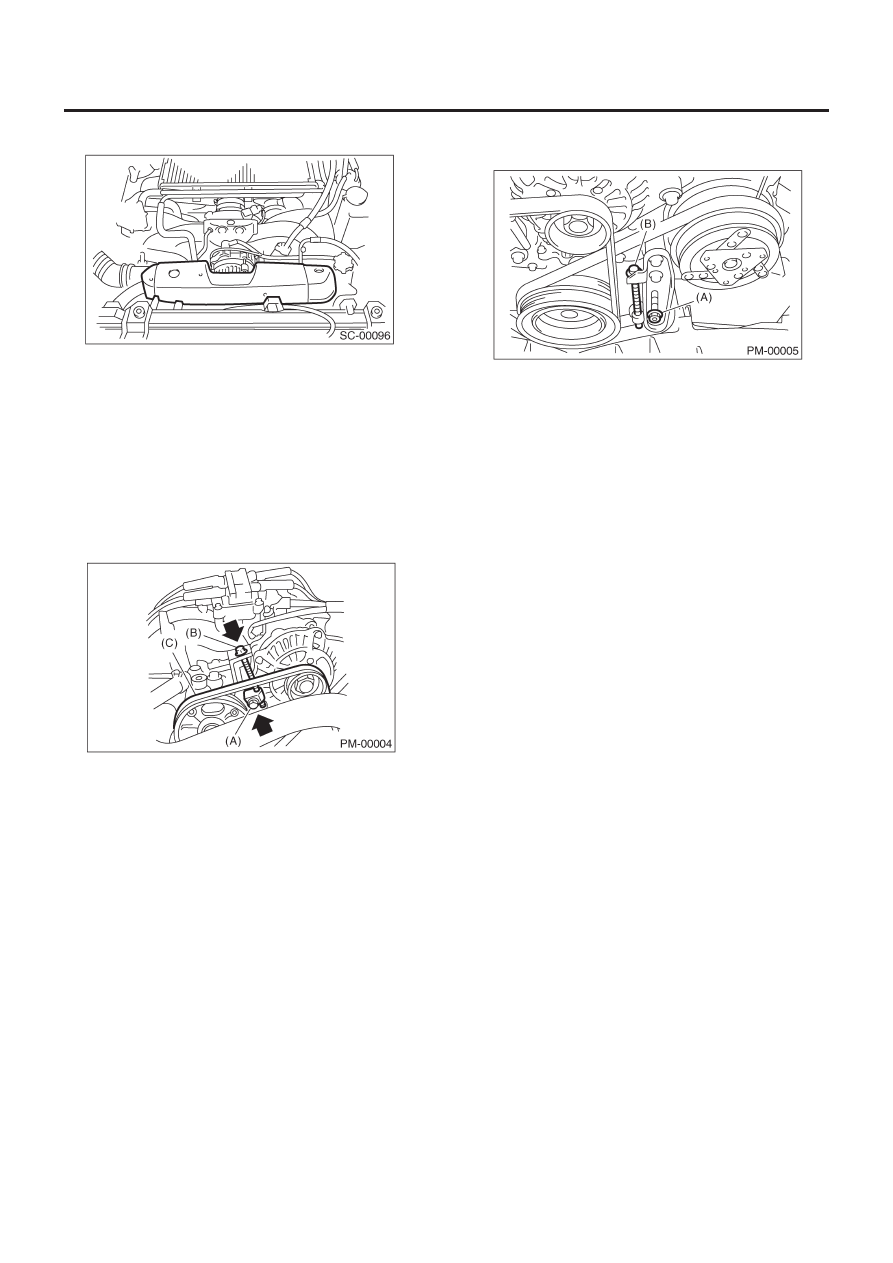

B:  ЗАМЕНА

1. ПЕРЕДНИЙ РЕМЕНЬ (ПРИВОДНОЙ НАСОСА

ЖИДКОСТИ УСИЛИТЕЛЯ РУЛЯ И ГЕНЕРАТОРА)

ПРИМЕЧАНИЕ:
Сотрите масло или воду с ремня и шкива.

1) Снимите крышку клиновидного ремня.

МОДЕЛЬ НЕ ТУРБО

КЛИНОВИДНЫЙ РЕМЕНЬ

PM-12

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

МОДЕЛЬ ТУРБО

2) Ослабьте болт-фиксатор (A).
3) Ослабьте скользящий болт (B).
4) Снимите передний ремень (C).
5) Установите новый ремень и затяните скользящий болт для
достижения указанного усилия.
6) Затяните болт-фиксатор (A).
7) Затяните скользящий болт (B).

Момент затяжки:

Болт-фиксатор:

25 Н-м (2.5 кгс-м, 18 ft-lb)

Скользящий болт:

8 Н-м (0.8 кгс-м, 5.8 ft-lb)

2. ЗАДНИЙ РЕМЕНЬ

(ПРИВОДНОЙ КОНДИЦИОНЕРА ВОЗДУХА)

ПРИМЕЧАНИЕ:
Сотрите масло или воду с ремня и шкива.
1) Снимите передний ремень.
2) Ослабьте контргайку (A).
3) Ослабьте скользящий болт (B).
4) Снимите задний ремень.
5) Установите новый ремень и затяните скользящий болт для
достижения указанного усилия.
6) Затяните контргайку (A).
7) Установите передний ремень.
Модель SOHC
<См. ME(H4SO)-43, ПЕРЕДНИЙ РЕМЕНЬ, УСТАНОВКА, КЛИ-
НОВИДНЫЙ РЕМЕНЬ.> Модель DOHC Турбо
<См. ME(H4DOTC)-54, ПЕРЕДНИЙ РЕМЕНЬ, УСТАНОВКА,
Клиновидный ремень.>

Момент затяжки:

23 Н-м (2.3 кгс-м, 17.0 ft-lb)

ЗУБЧАТЫЙ РЕМЕНЬ

PM-13

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

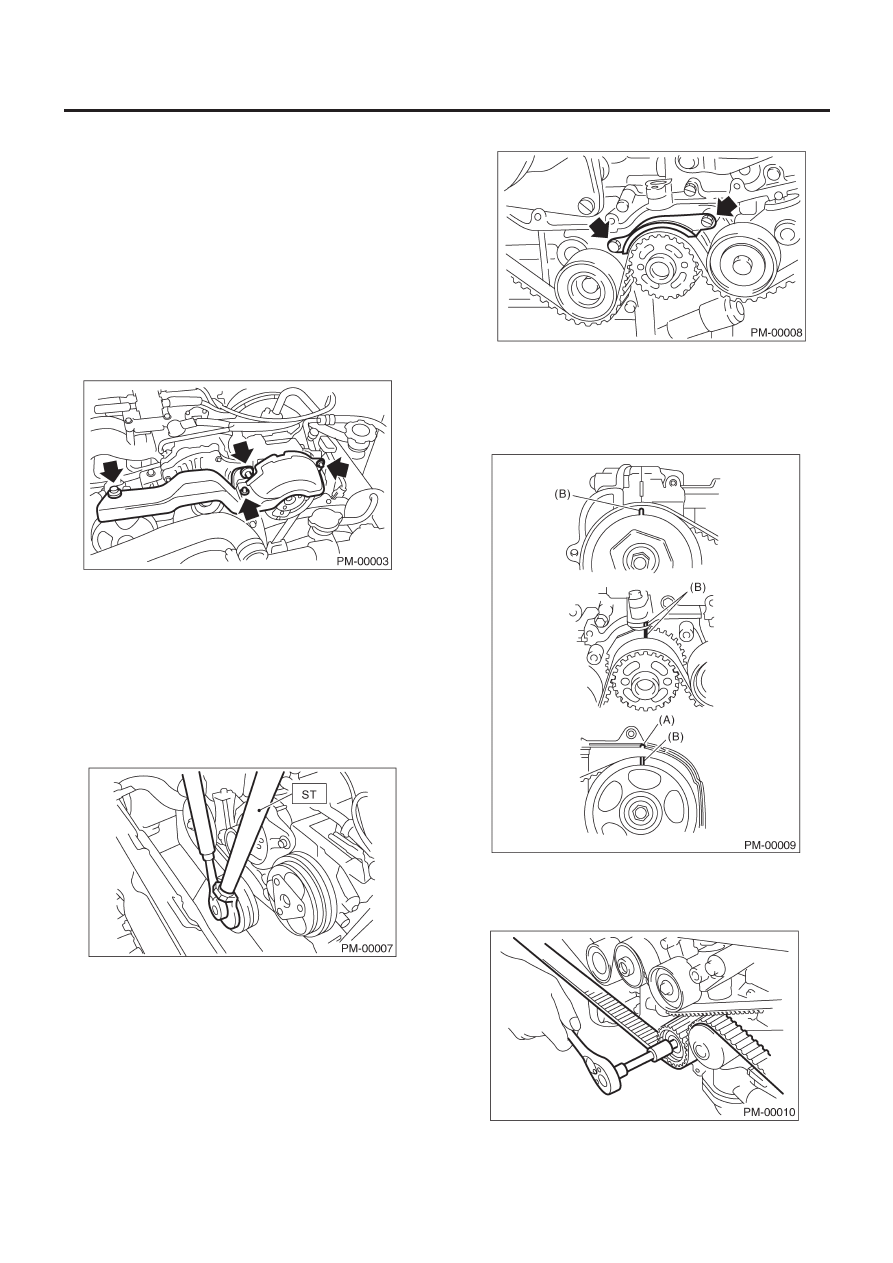

7. Зубчатый ремень

A:  ЗАМЕНА

1. МОДЕЛЬ НЕ ТУРБО

1) Снимите вентилятор радиатора и вентилятор кондиционе-
ра воздуха.
<См. CO(H4SO)-23, Главный вентилятор радиатора и мотор
вентилятора.>, <См. CO(H4SO)-24, Вспомогательный венти-
лятор радиатора и мотор вентилятора.>
2) Накройте радиатор картоном или одеялом для защиты от
повреждений.
3) Снимите крышку клиновидного ремня.

4) Снимите клиновидный ремень. <См. ME(H4SO)-43, Клино-
видный ремень.>
5) Снимите натяжитель приводного ремня компрессора кон-
диционера воздуха.
6) Для фиксации коленвала используйте ST. Снимите болт
шкива.

Модель 2.5 L:
ST     499977100

КЛЮЧ ШКИВА КОЛЕНВАЛА

Кроме модели 2.5 L:
ST     499977400

КЛЮЧ ШКИВА КОЛЕНВАЛА

7) Снимите шкив коленвала.
8) Снимите левую крышку ремня.
9) Снимите переднюю крышку зубчатого ремня.

10) Снимите направляющую зубчатого ремня. (Модель MT)

11) Поверните коленвал и сопоставьте отметки на коленвале,
левой и правой звездочках распредвала с отметинами на
крышке ремня и блоке цилиндров.

ST     499987500

ГНЕЗДО КОЛЕНВАЛА

(А) Отметка
(В) Отметка

12) Снимите натяжитель ремня.
13) Снимите натяжитель ремня (No. 2).

14) Снимите зубчатый ремень.

ЗУБЧАТЫЙ РЕМЕНЬ

PM-14

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

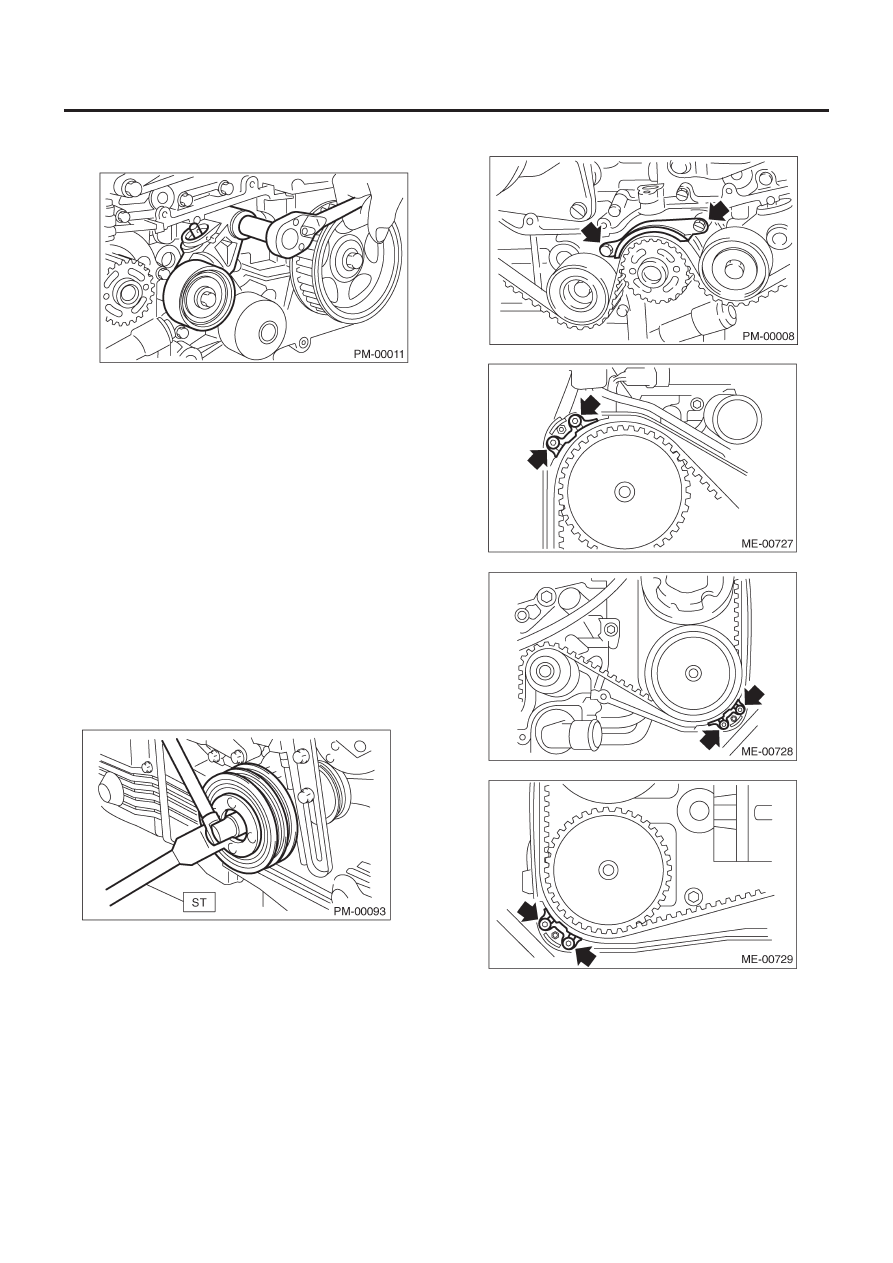

15) Снимите устройство автоматической регулировки натя-
жения ремня.

16) Установите все в обратном порядке. <См. ME(H4SO)-49,
УСТАНОВКА, Устройство зубчатого ремня.>

2.  МОДЕЛЬ DOHC

1) Снимите вентилятор радиатора и вентилятор кондиционе-
ра воздуха.
<См. CO(H4DOTC)-28, Главный вентилятор радиатора и мо-
тор вентилятора.>, <См. CO(H4DOTC)-30, Вспомогательный
вентилятор радиатора и мотор вентилятора.>
2) Накройте радиатор картоном и одеялом.
3) Снимите клиновидные ремня. <См. ME(H4DOTC)-54, Кли-
новидный ремень.>
4) Снимите натяжитель приводного ремня компрессора кон-
диционера воздуха..
5) Снимите болт шкива. .Для фиксации коленвала используй-
те ST.

Кроме моделей STi:
ST   499977300

КЛЮЧ ШКИВА КОЛЕНВАЛА

Модель STi:
ST   499977300

КЛЮЧ ШКИВА КОЛЕНВАЛА

6) Снимите шкив коленвала.
7) Снимите натяжитель ремня привода компрессора конди-
ционера воздуха.
8) Снимите крышку ремня (левая сторона).
9) Снимите крышку ремня (правая сторона).
10) Снимите переднюю крышку ремня.

11) Снимите направляющую зубчатого ремня. (Модель MT)

12) Поверните коленвал и сопоставьте отметины на коленва-

ле, левой и правой звездочках распредвала с отметками на
крышке ремня и блоке цилиндров. Для поворота коленвала
используйте ST.
