1E1 -- 6 M162 ENGINE ELECTRICAL

DAEWOO MY_2000

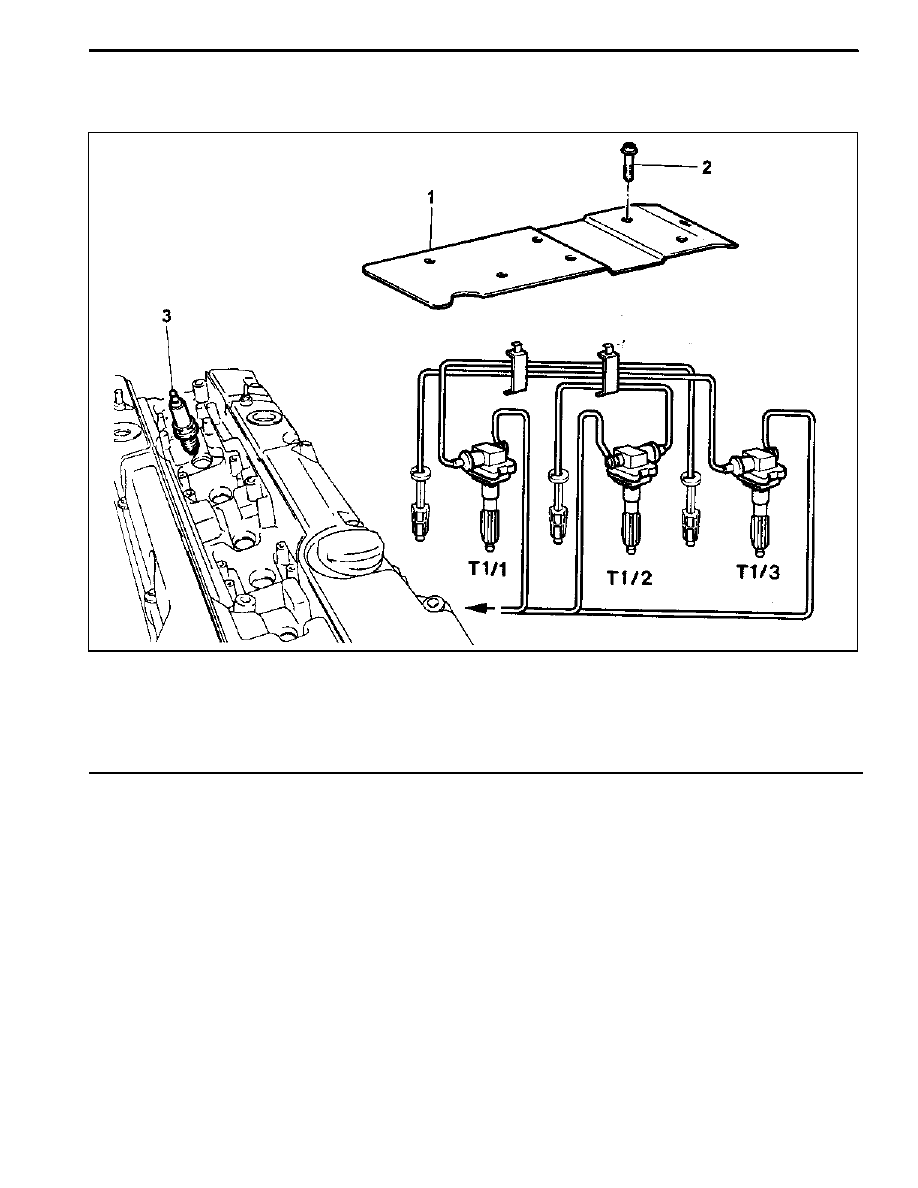

SPARK PLUG

Preceding Work: Removal of intake air duct

1 Spark Plug Cover

2 Bolt (M6 X 60, 7 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

3 Spark Plug

T1/1Ignition Coil : Cylinder 2 and 5

T1/2Ignition Coil : Cylinder 3 and 4

T1/3Ignition Coil : Cylinder 1 and 6

M162 ENGINE ELECTRICAL 1E1 -- 7

DAEWOO MY_2000

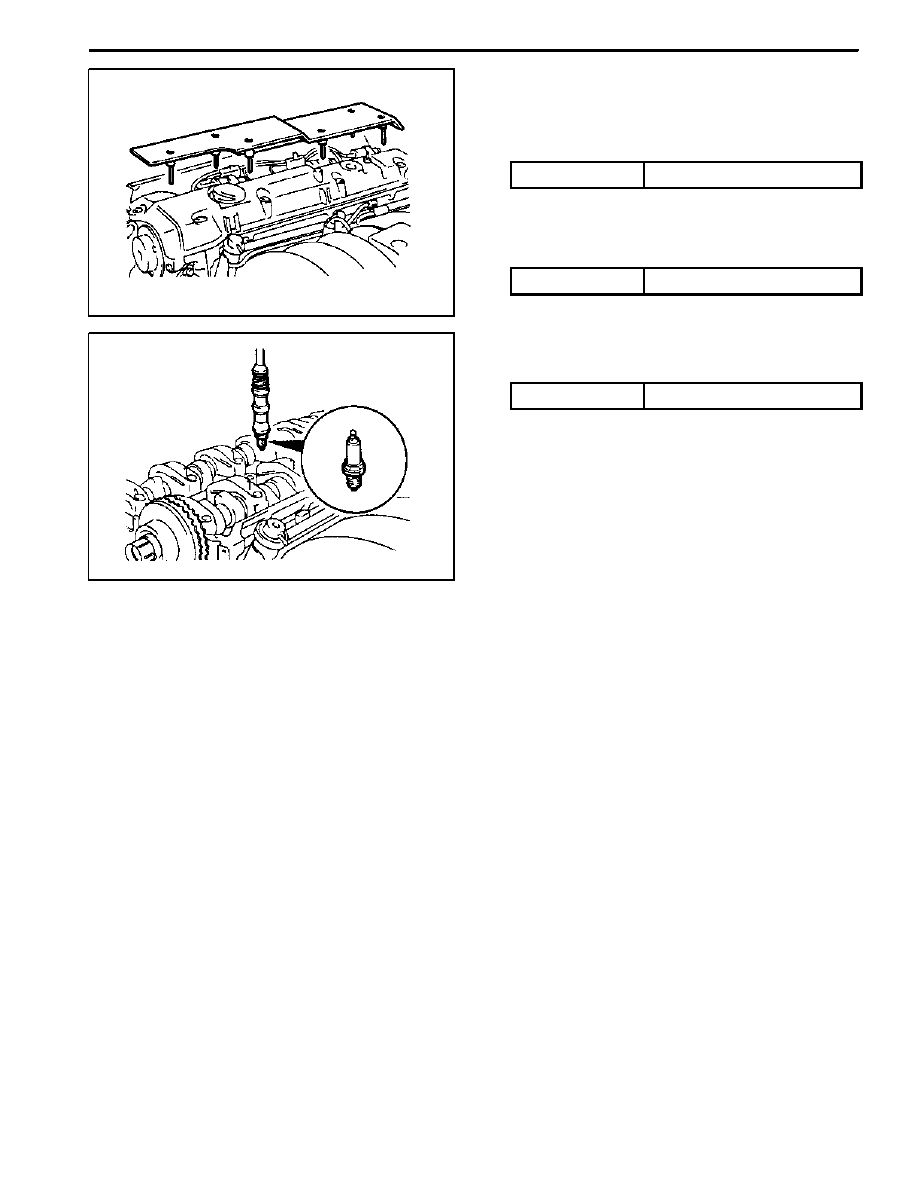

Replacement Procedure

1. Remove the seven bolts (2) and remove the spark

plug cover.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

2. Remove the two bolts (M6 X 25) from each ignition

cable and remove the ignition cable.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

3. Remove the spark plug.

Installation Notice

Tightening Torque

20 -- 30 NSm (15 -- 22 lb-ft)

1E1 -- 8 M162 ENGINE ELECTRICAL

DAEWOO MY_2000

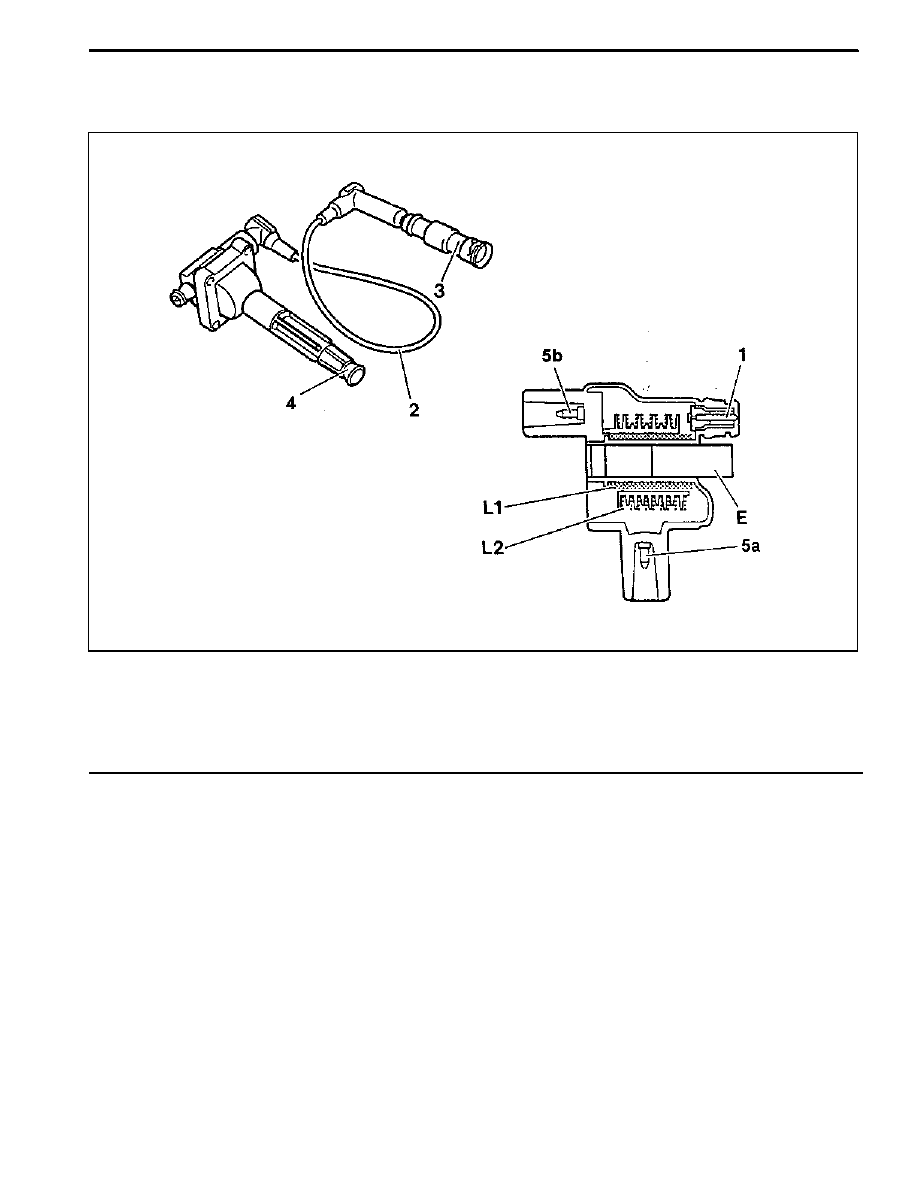

IGNITION CABLE

Preceding Work: Removal of intake air duct

1 Control Cable Connection

2 Ignition Cable

3 Spark Plug Connector

4 Coupling Plug

5a, 5b Secondary Voltage Connection

E Iron Core

L1 Secondary Ignition Coil

L2 Primary Ignition Coil

M162 ENGINE ELECTRICAL 1E1 -- 9

DAEWOO MY_2000

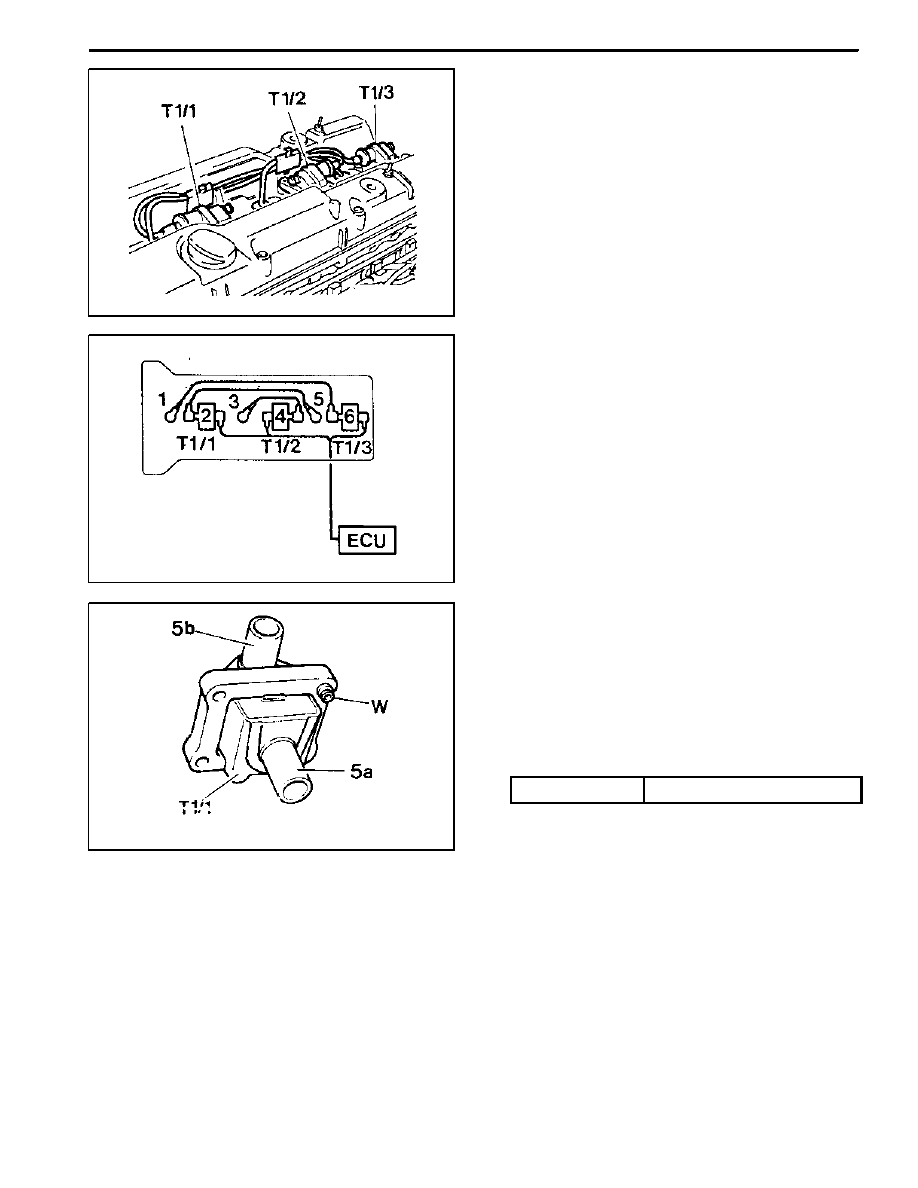

Functions

1. Firing order : 1--5--3--6--2--4
2. The ignition cables are located on the cylinder head

cover. Each ignition coil provides the high voltage to

two spark plugs simultaneously.

-- T1/1 : cylinder 2 and 5
-- T1/2 : cylinder 3 and 4
-- T1/3 : cylinder 1 and 6

3. The secondary output voltage (5a) is supplied to the

No.2 cylinder spark plug through the spark plug con-

nector. The secondary output voltage (5b) is supplied

to the No.5 cylinder spark plug through the ignition

cable. The guide pin (W) acts as a ground while the

ignition cable is operated.

Removal & Installation Procedure

1. Disconnect the negative battery cable (1).
2. Remove the ignition cable connector from the ignition

cable.

3. Disconnect the secondary spark plug connectors

from the each spark plugs and remove the ignition

cable bolt and ignition cable.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

D

Make sure that the ignition cables are correctly

routed.

D

Exactly install the ignition cable guide pin into the

vehicle to be grounded.

4. Installation should follow the removal procedure in

the reverse order.
