Кабина грузовиков Scania. Руководство - часть 13

1 586 657







Буклет-дополнение выпуск 1

ru










Подвеска кабины:

система откидывания кабины











Техническое описание и руководство по ремонту







Буклет-дополнение



Оглавление





2

Оглавление




Откидывание кабины

 Меры безопасности ..................................................3



Техническое описание

Насос откидывания кабины. Общее устройство.....4

Цилиндр откидывания кабины. Общее устройство 5

Откидывание вверх. Принцип действия..................6

Опускание вниз. Принцип действия ........................8



Обнаружение неисправностей

Проверка ...................................................................11

Неисправности и их причины ................................12



Руководство по ремонту насоса
откидывания кабины

Покомпонентное изображение...............................15

Ремонт.......................................................................18

Клапан переключения .............................................18

Дальнейший ремонт ................................................23

Проверка насоса откидывания кабины..................26

Прокачка и пополнение жидкости.........................27



Руководство по ремонту,
цилиндр откидывания кабины

Покомпонентное изображение...............................29

Ремонт.......................................................................30

Замена уплотнений ..................................................30

Контрольный  поршень и запорный клапан .........36

Проверка цилиндра откидывания кабины ............38

Прокачка и  долив жидкости ..................................39

















Меры безопасности





3



Откидывание кабины



Выполнить следующие операции:


1.  Не оставлять незакрепленные предметы и тяжелое оборудование внутри кабины.

2.  Включить стояночный тормоз.

3.  Установить рычаг переключения передач в нейтральное положение.

4.  Выключить двигатель.

5.  Открыть верхнюю решетчатую панель.

6.  Сложить углы кабины.

7.  Закрыть двери.

8.  Не откидывать кабину со снятыми бамперами.

9.  Повернуть клапан переключения в положение откидывания кабины вверх.

10.Откидывать  кабину  до  тех  пор,  пока  она  под  собственным  весом  не  опустится  вперед  в

конечное  положение.  Продолжать  подкачивать  подвеску  кабины,  пока  она  не  займет  второе
конечное положение, когда сопротивление в насосе откидывания кабины возрастает.

11.Когда кабина откинута вверх, повернуть клапан переключения в положение откидывания вниз.

12.При  проведении  работ  под  кабиной  необходимо  всегда  использовать  опору  кабины.  Когда

отпадает  необходимость  в  использовании  опоры  кабины,  необходимо  слегка  подкачивать
подвеску кабины для облегчения нагрузки перед снятием штифта опоры кабины.

13.Если  грузовик  оборудован  складной  подножкой,  необходимо  убедиться  в  том,  что  крышки

подножки полностью закрыты перед откидыванием кабины вниз.

ВНИМАНИЕ!
Проведение  работ  на  механизме  откидывания  кабины  нарушает  стандартные
требования  мер  безопасности.  Необходимо  всегда  следовать  инструкциям  и  использовать
специальные  инструменты,  указанные  в  спецификации.  В  противном  случае  возникает
опасность падения кабины, что может привести к увечью персонала.
Когда  кабина  находится  в  откинутом  положении,  двигатель  должен  быть  выключен,
стояночный  тормоз  включен,  а  рычаг  переключения  передач  установлен  в  нейтральное
положение.
Запрещается стоять перед кабиной или позади нее в момент откидывания кабины.
Запрещается тяжело нагружать кабину при ее откидывании.
Необходимо  всегда  откидывать  кабину  до  тех  пор,  пока  она  не  пройдет  свою  точку
равновесия и не достигнет конечного положения.
Установить клапан переключения в положение откидывания назад после того, как кабина
была откинута вверх.
Необходимо всегда использовать опору кабины при выполнении работ под кабиной.
Если  возникнет  необходимость  в  откидывании  кабины  при  работающем  двигателе,
необходимо всегда отсоединять механизм переключения передач от коробки передач.
Ни  при  каких  условиях  недопустимо  откидывать  кабину,  если  грузовик  стоит  на  склоне,
крутизна которого превышает 10%.

Техническое описание





4



Техническое описание




Насос откидывания кабины

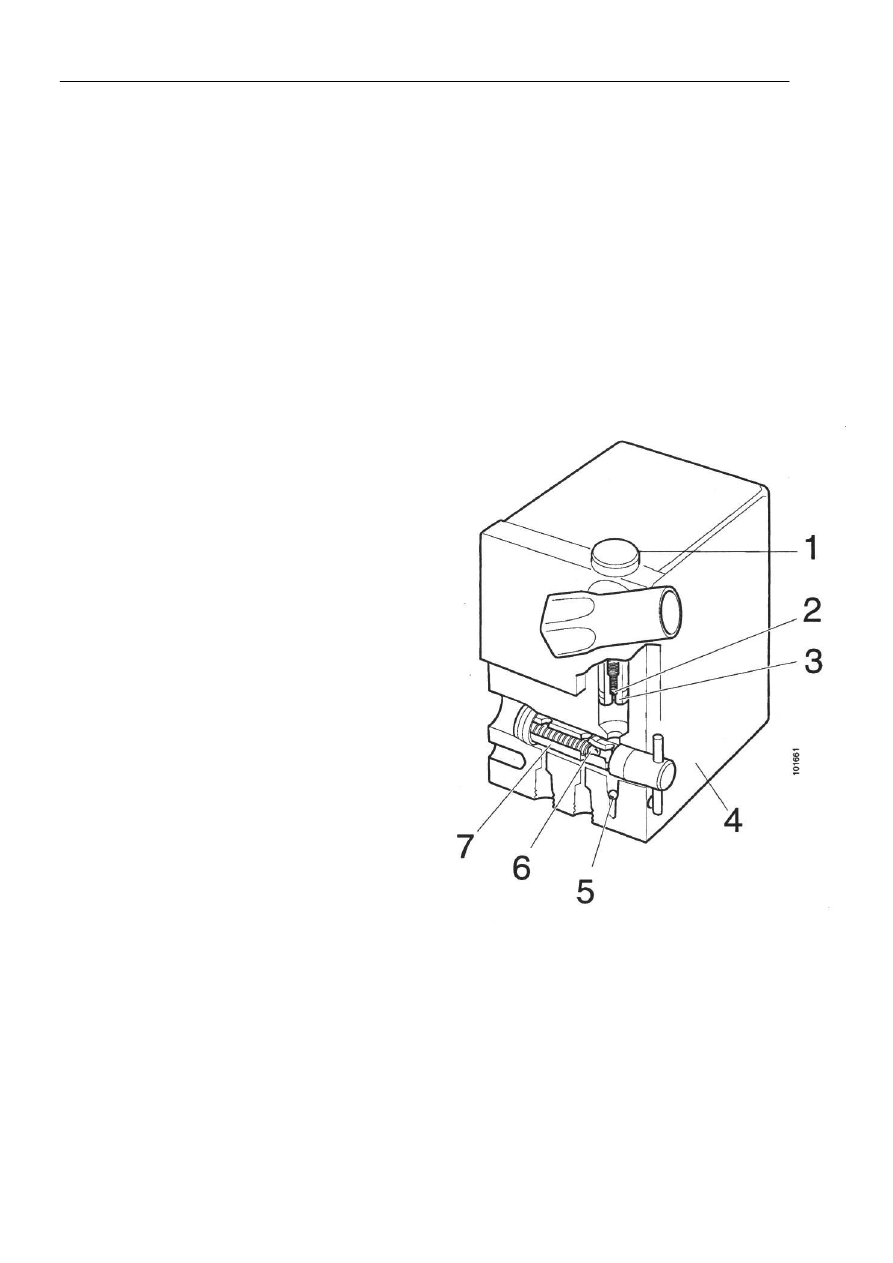

Насос  откидывания  кабины  включает  в  себя  насосный  плунжер  3  с  регулируемым  клапаном
ограничения давления 2. Насос оборудован резервуаром рабочей жидкости 4, а также запорными
клапанами  5  и  6,  которые  открывают  поток  рабочей  жидкости  или  препятствуют  его
прохождению. Клапан переключения 7 управляет откидыванием кабины вверх или вниз.

Заливная  пробка  1  имеет  клапан  ограничения  давления,  который  сбрасывает  избыточную
жидкость или воздух, когда кабина откидывается вниз. Этот клапан предотвращает повреждение
резервуара рабочей жидкости в случае избыточно высокого давления.



1

Заливная пробка

2

Клапан ограничения давления

3

Насосный плунжер

4

Резервуар рабочей жидкости

5

Запорный клапан (на резервуаре)

6

Запорный клапан (для клапана переключения)

7

Клапан переключения
