Кабина грузовиков Scania. Руководство - часть 12

Стабилизатор поперечной устойчивости





17



Замена подшипников


Демонтаж

1

Снять уплотнение и удерживающее
кольцо.


2

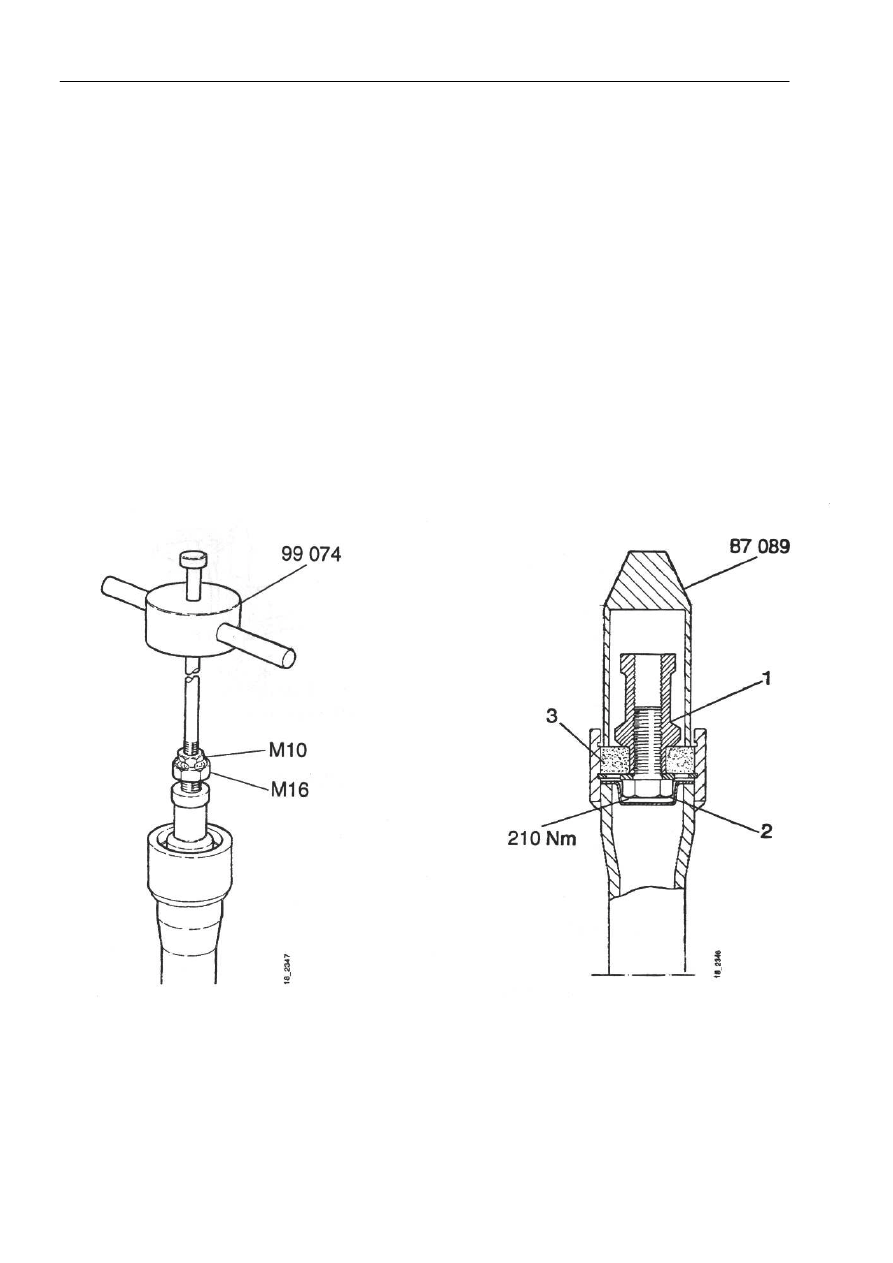

Выбить гайку, подшипник и болт,
используя ударную оправку 99 074.
Использовать болт М16 с приваренной
гайкой М10 в качестве переходника.


3

Поместить гайку 1 в тиски и извлечь болт
2 и шайбу.


4

Заменить подшипник 3.



Установка

1

Установить шайбу и болт 2 в гайку 1,
затянуть с крутящим моментом затяжки
210 Нм.


2

Вбить гайку, подшипник и болт в
исходное положение против внутреннего
удерживающего кольца с помощью
оправки 87 089.


3

Установить удерживающее кольцо и
новое уплотнение.





































Стабилизатор поперечной устойчивости





18



Установка


1

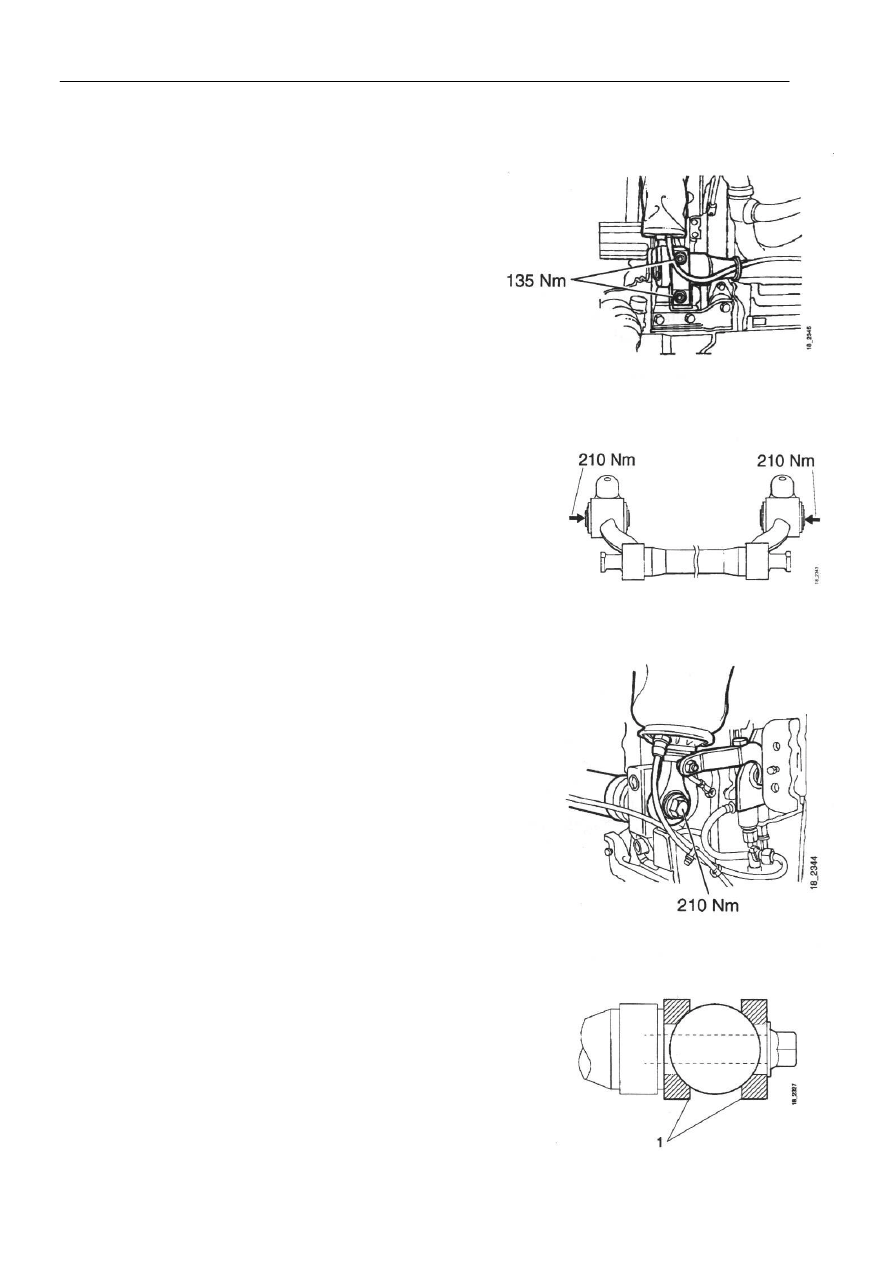

Повторно установить стабилизатор поперечной
устойчивости.


2

Прикрепить крышки к стабилизатору поперечной
устойчивости с помощью четырех новых болтов,
затянув их с крутящим моментом затяжки 135 Нм.


ВНИМАНИЕ!  Болты крышек должны всегда
заменяться. Они не подлежат повторному
использованию.







3

Установить два новых болта в кронштейн между
стабилизатором поперечной устойчивости и
стойкой, затянув их с крутящим моментом
затяжки 210 Нм.


ВНИМАНИЕ! Болты в креплении, соединяющем
стабилизатор поперечной устойчивости и стойку,
должны всегда заменяться. Они не подлежат
повторному использованию.



4

Установить пневматические рессоры.


5

Вставить болты нижнего крепления
пневматических рессор, затянув их с крутящим
моментом затяжки 210 Нм.



ВНИМАНИЕ! Повернуть уплотнения 1 в правильном
направлении. Смотри рисунок.

6

Установить дефлекторы рециркуляции в узел
радиатора.


7

Закрепить пневматическую линию вдоль
стабилизатора поперечной устойчивости с
помощью кабельных хомутов.


8

Опустить кабину, используя подъемный
механизм.

Ограничитель конечного положения





19



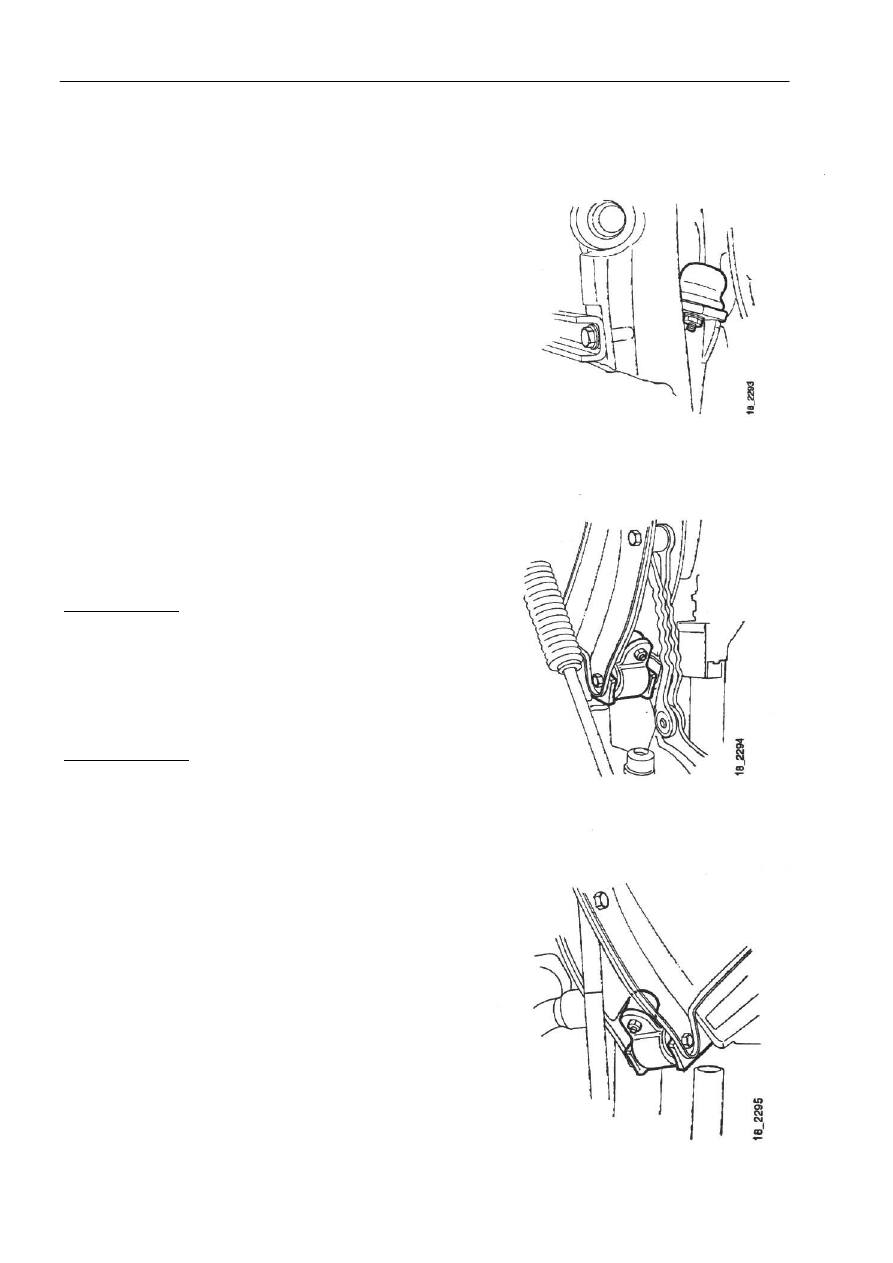

Ограничитель конечного положения



Замена


1

Поднять передний край кабины.


2

Снять ограничитель конечного положения на
креплении стабилизатора поперечной
устойчивости.



ВНИМАНИЕ! Извлечь насосную штангу из насоса.
Существует опасность раздавливания в случае
опускания кабины вниз с помощью насоса.


Извлечь ограничитель конечного положения из
стабилизатора поперечной устойчивости следующим
образом:



Левая сторона: Полностью откинуть кабину и
заменить ограничитель конечного положения.





Правая сторона:

1

Откинуть кабину достаточно высоко с тем, чтобы
опора кабины 99 295 могла быть помещена между
фиксаторами откидывания кабины.


2

Слегка опустить кабину вниз с тем, чтобы она
располагалась на опоре.


3

Заменить ограничитель конечного положения.


Внимание. Когда кабина полностью откинута вверх,
цилиндр откидывания кабины покрывает правый
ограничитель конечного положения. По этой причине
следует использовать опору для увеличения
свободного пространства.

4

Слегка приподнять кабину для снятия нагрузки с
опоры кабины.


5

Снять опору кабины.

Спецификации





20



Спецификации



Общая информация



Установка переднего уравнительного клапана


Расстояние между крышкой и кронштейном



пневматической рессоры ................................................

282-288 мм



Установка заднего уравнительного клапана


Расстояние между кронштейном и шайбой..................

92-98 мм



Параметры крутящего момента затяжки



Цилиндр откидывания кабины


Нижний болт....................................................................

39 Нм



Верхний болт ...................................................................

270 Нм



Ограничитель откидывания кабины


Нижний болт....................................................................

39 Нм



Верхний болт ...................................................................

270 Нм



Передняя пневматическая рессора


Нижний болт против стабилизатора



поперечной  устойчивости .............................................

210 Нм



Стабилизатор поперечной устойчивости


Замена подшипников, болт ............................................

210 Нм



Крышка.............................................................................

135 Нм



Болт против стойки .........................................................

210 Нм



Ограничитель откидывания кабины


Нижний болт....................................................................

39 Нм



Верхний болт ...................................................................

270 Нм



Специальные инструменты

Номер

Наименование

Показан на странице

Панель инструментов

87 089

Оправка 17



АМ2, D3

87 224

Оправка 10



В1

87 474

Оправка

8, 9

  D1

99 003

Полый цилиндр 16



Н1

99 004

Гидравлический насос 16



Н1

99 005-1

Держатель 16



Н1

99 074

Ударная оправка 17

D1

99 242

Приспособление для подъема кабины 14

–

99 295

Опора кабины

6, 9

–

99 313

Шпиндель 16

С1

99 328

Оправка 16

С1
