Кабина грузовиков Scania. Руководство - часть 11

Задняя пневматическая рессора





13

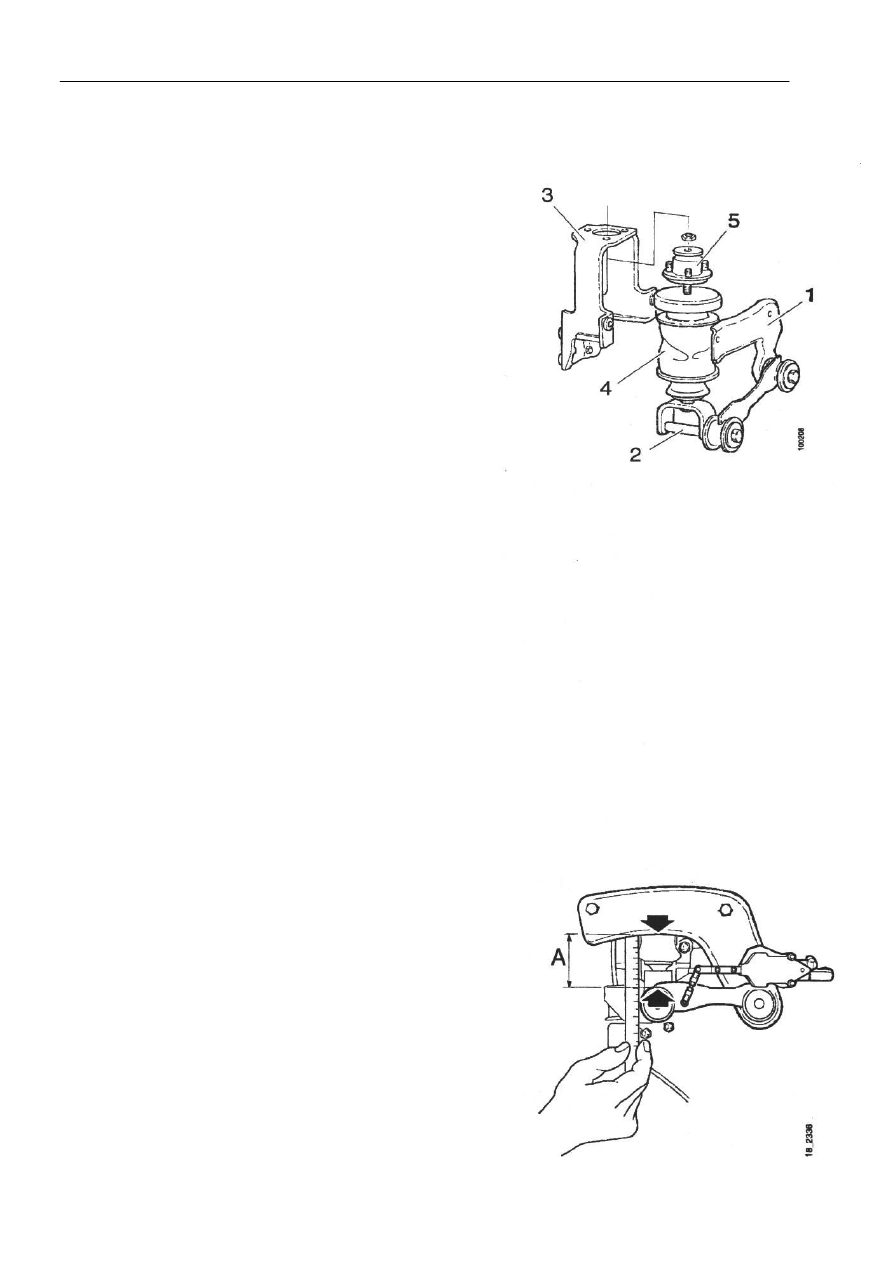

Установка пневматических опор и амортизаторов


1

Вставить амортизатор в пневматическую опору.


2

Прикрепить пневматическую опору 4 к кронштейну
3 в соответствии с маркировкой.


3

Прикрепить кронштейн и пневматическую опору к
стенке кабины.


4

Привинтить наружную крепежную пластину 1 и
крепежную вилку 2.


5

Подсоединить воздушный шланг и уравнительный
клапан на левой стороне.


6

Полностью опустить кабину и проверить рабочий
уровень в соответствии с нижеприведенными
инструкциями.







ВНИМАНИЕ! Существует опасность раздавливания
при установке рабочего уровня.


Настройка уравнительных клапанов

Задний

1

Отвернуть стопорную гайку на регулировочном
рычаге.


2

Отсоединить регулировочный рычаг от шарнира.


3

Регулировка осуществляется путем поворота тяги.
Между кронштейном и шайбой должен
существовать зазор, равный 92-98 мм.


4

Затянуть стопорную гайку и закрепить
регулировочный рычаг.


После осуществления регулировки грузовик должен
быть подвергнут  пробегу с целью  проверки.
Осуществить повторную проверку уравнительных
клапанов и отрегулировать их при необходимости.

Стабилизатор поперечной устойчивости





14



Стабилизатор поперечной устойчивости



Демонтаж

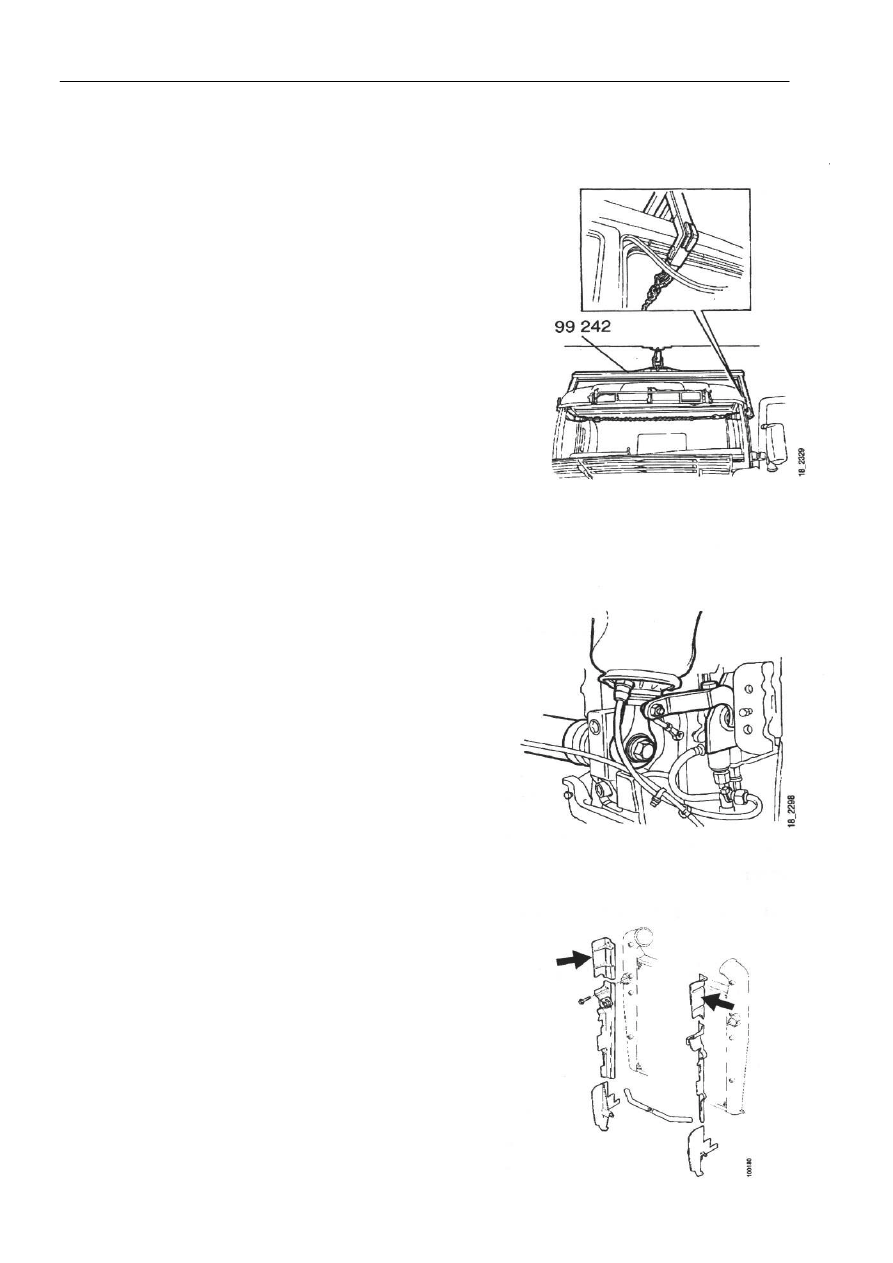

Для демонтажа стабилизатора поперечной
устойчивости необходимо использовать
приспособление для подъема кабины 99 242.

1

Поместить приспособление на кабину.


2

Поднять кабину, используя уравнительный клапан
пневматической подвески.


3

Поднять кабину еще немного вверх, используя
подъемник.



ВНИМАНИЕ! Необходимо осуществить блокировку
подъемника с помощью аварийного ограничителя с тем,
чтобы никто другой не мог воспользоваться им по
ошибке.









4

Отвернуть болты нижнего крепления
пневматической рессоры и отсоединить ее от
стабилизатора поперечной устойчивости.


5

Разрезать кабельные хомуты на пневматической
линии, идущей вдоль стабилизатора поперечной
устойчивости.









6

Снять верхние части устройства предохранения
рециркуляции узла радиатора.




Стабилизатор поперечной устойчивости





15

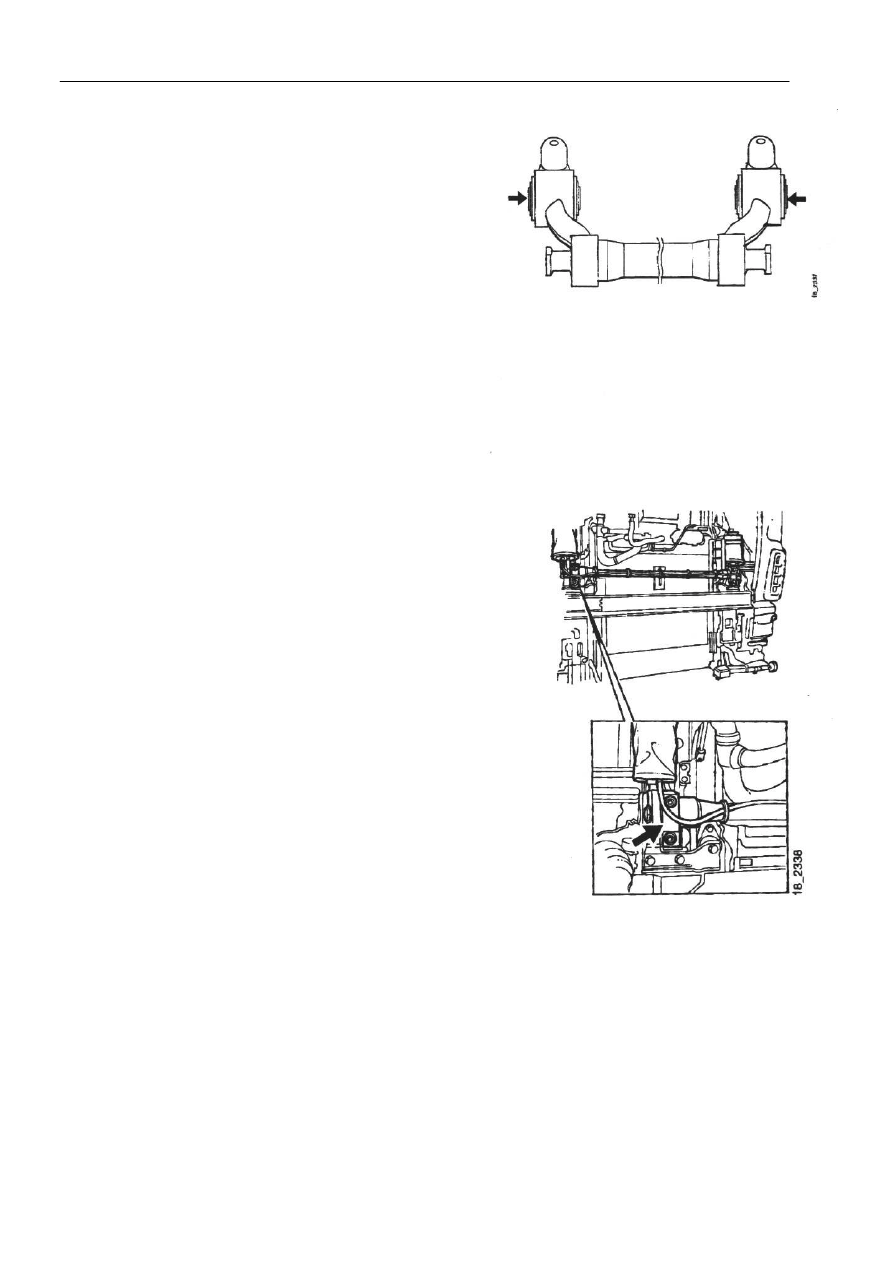

7

Извлечь болты из крепления, соединяющего
стабилизатор поперечной устойчивости и стойку.










8

Снять крышки с крепления стабилизатора
поперечной устойчивости.










Примечание: Не рекомендуется находиться в кабине,
когда она подвешена с помощью подъемного
механизма, так как в этом случае ее положение
меняется, что затруднит повторную сборку.


9

Снять стабилизатор поперечной устойчивости.























Стабилизатор поперечной устойчивости





16

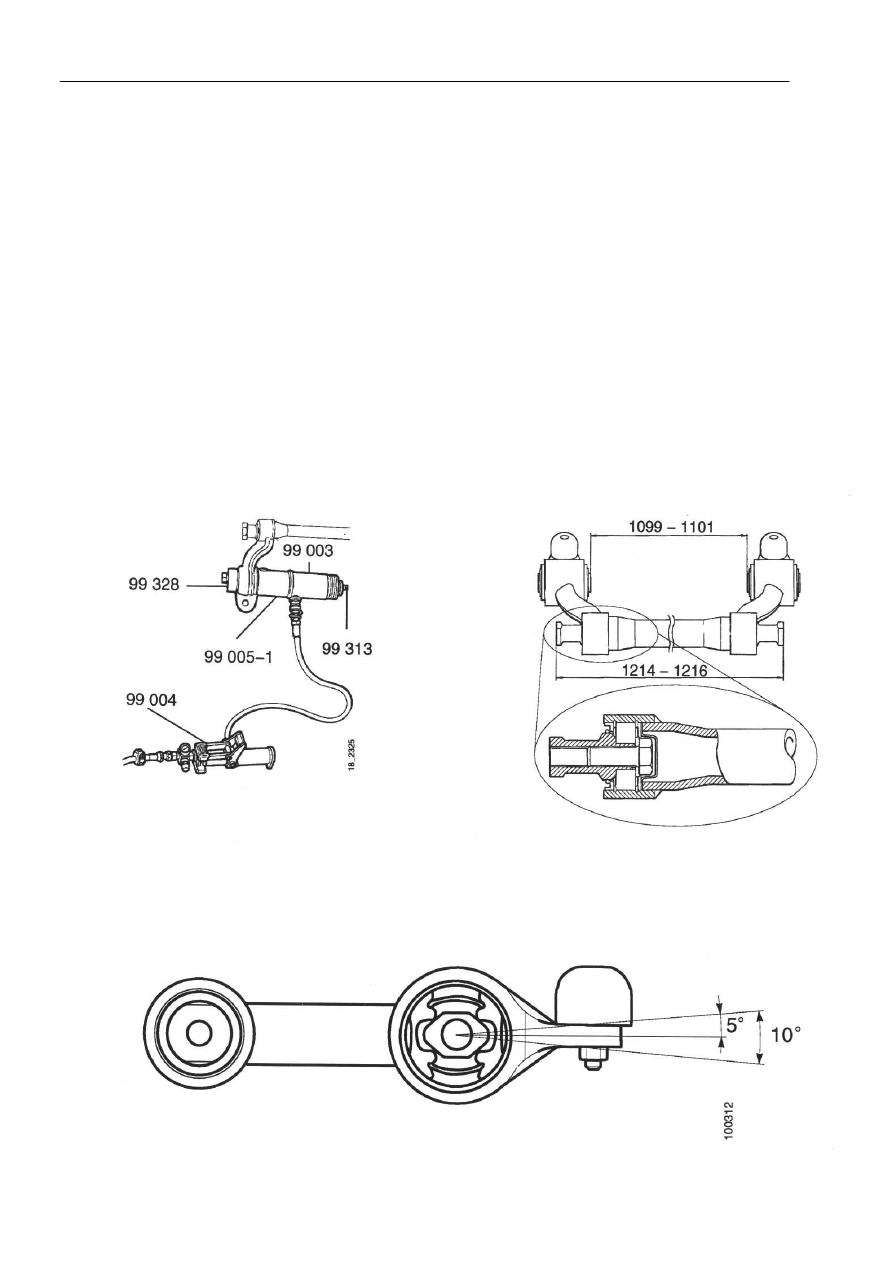

Замена втулки


1

Использовать полый цилиндр 99 003 и
гидравлический насос 99 004.


Внимание: Резиновые шайбы, находящиеся с каждой
стороны втулки, подлежат снятию перед
выпрессовыванием втулки и ее обратным
запрессовыванием.

2

Выпрессовывать втулку и запрессовывать ее
обратно с помощью оправки 99 328, шпинделя 99
313 и удерживающей трубки 99 005-1.


Следить за тем, чтобы втулка была сцентрована прямо и
в соответствии с маркировкой. Смотри
нижеприведенный рисунок.



















Специальные инструменты











Размеры















Расположение втулок
