Кабина грузовиков Scania. Руководство - часть 10

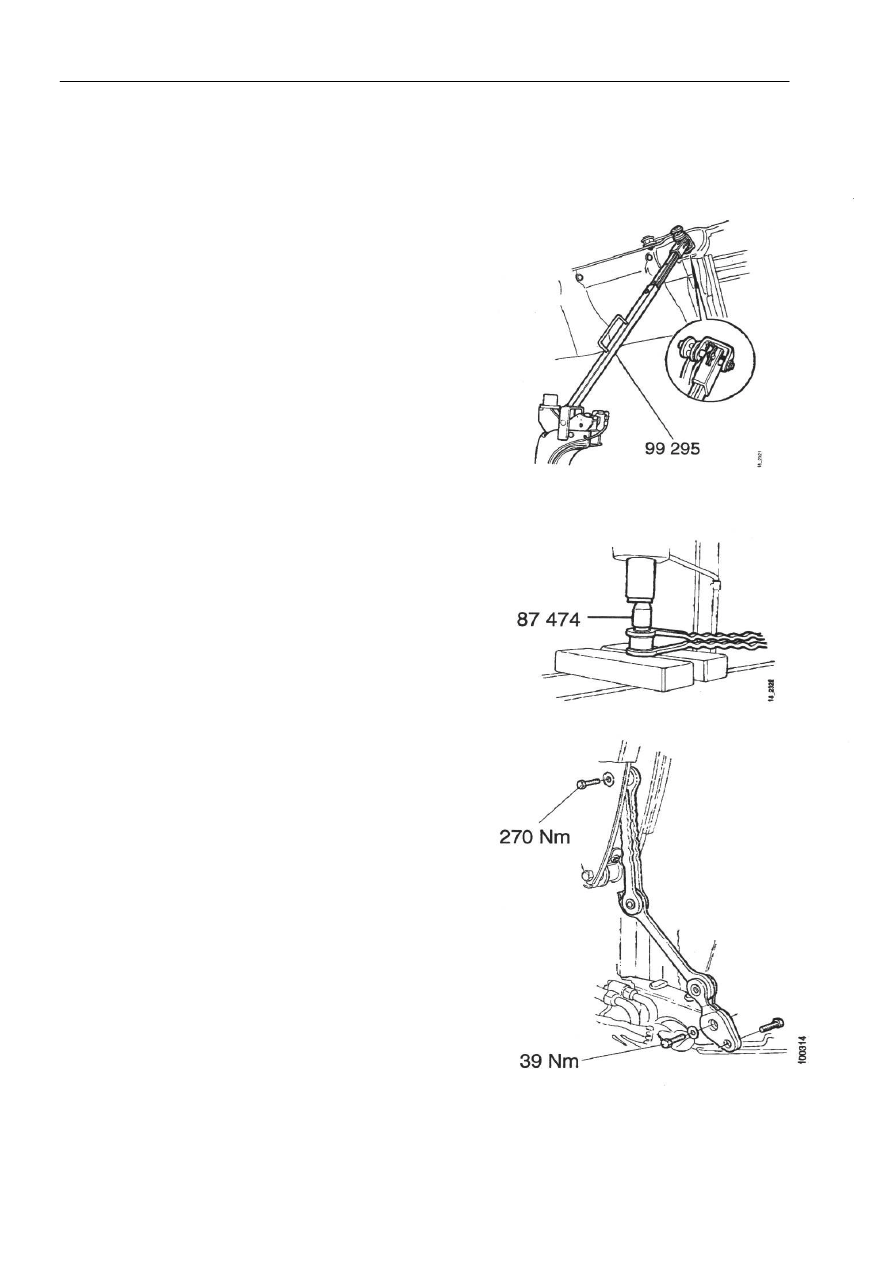

Ограничитель откидывания кабины





9



Демонтаж согласно способу 2




ВНИМАНИЕ! Ограничитель откидывания кабины не
должен подвергаться поперечным нагрузкам.

1

Откинуть кабину достаточно высоко с тем, чтобы
опора кабины 99 295 могла быть помещена между
фиксаторами откидывания кабины.


2

Опустить кабину слегка назад с тем, чтобы она
располагалась на опоре.


3

Извлечь болты из верхнего и нижнего креплений и
снять ограничитель откидывания кабины.









Замена втулки


4

Выпресовать втулку, используя оправку 87 474.


5

Запрессовать новую втулку, используя оправку 87
474.





Установка согласно способу 2


1

Установить верхнюю часть ограничителя
откидывания кабины.
Затянуть болт с крутящим моментом затяжки 270
Нм.


2

Установить нижнюю часть ограничителя
откидывания кабины, используя герметизирующий
состав. Затянуть болт с крутящим моментом
затяжки 39 Нм.


3

Слегка приподнять кабину вверх для снятия
нагрузки с опоры кабины.


4

Снять опору кабины.

Передняя пневматическая рессора





10



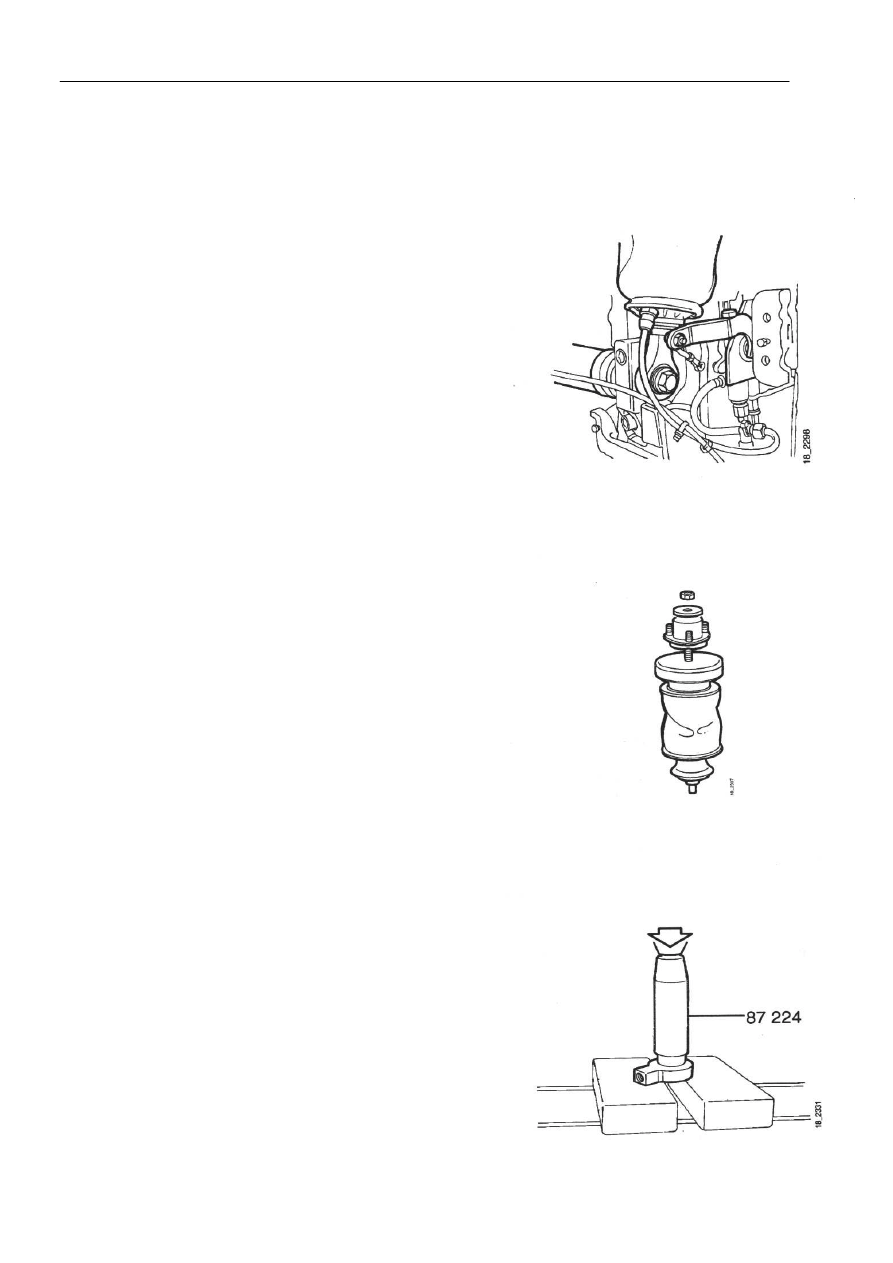

Передняя пневматическая рессора



Демонтаж пневматических опор и
амортизаторов


1

Поднять переднюю часть кабины как можно выше,
не поднимая задний край.


2

Отсоединить воздушный шланг от пневматической
рессоры.


3

Отсоединить пневматическую рессору от ее
верхнего кронштейна.


4

Извлечь болт из нижнего крепления
пневматической рессоры, соединяющего ее со
стабилизатором поперечной устойчивости.








5

Снять пневматическую рессору.


6

Разделить амортизатор и пневматическую опору.


7

При необходимости заменить уплотнительные
кольца на амортизаторе и пневматической опоре.









8

Извлечь шарнирную втулку из амортизатора.


9

Заменить подшипник в шарнирной втулке,
выпрессовав его и запрессовав новый с помощью
оправки 87 224.


10  При необходимости заменить резиновый конус в

кронштейне.






Передняя пневматическая рессора





11


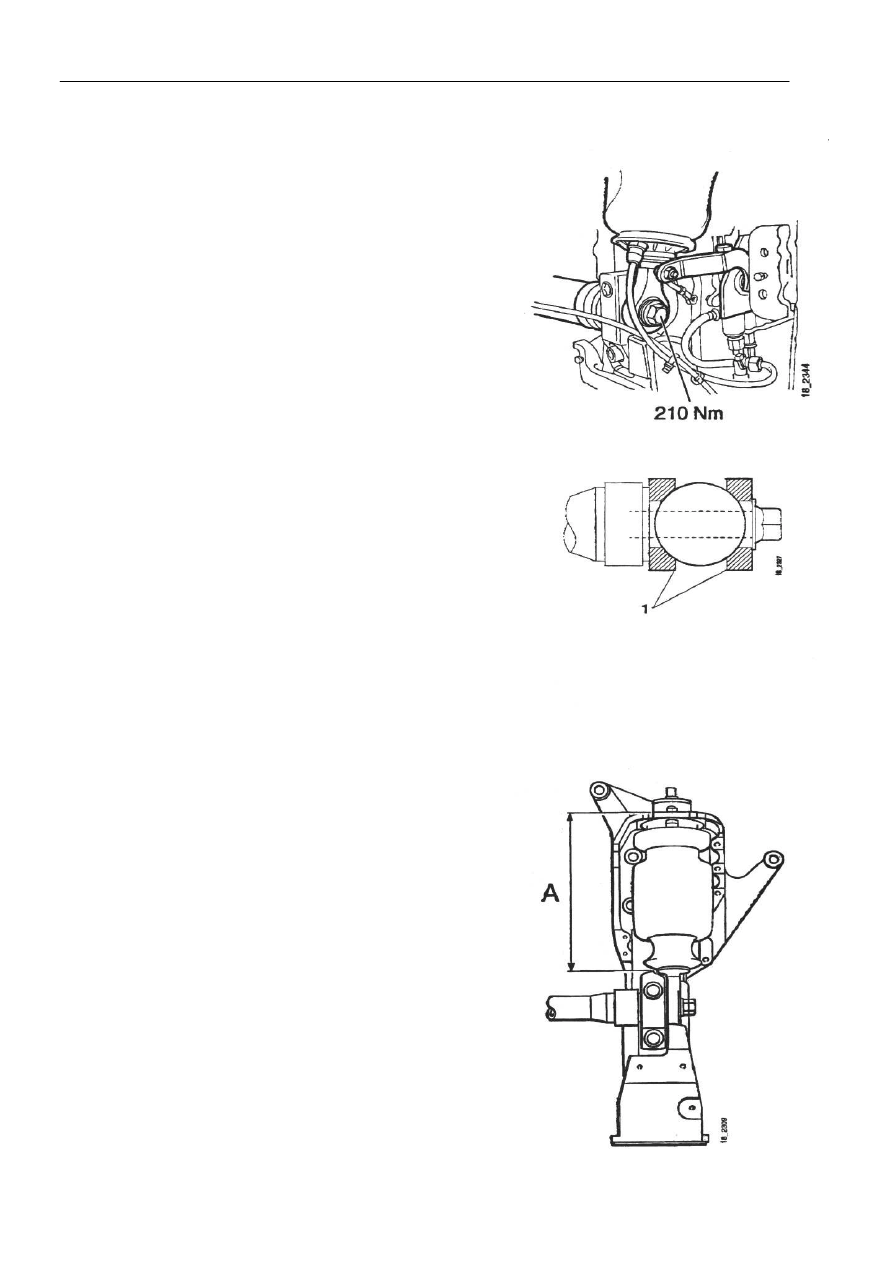

Установка пневматических опор и
амортизаторов


1

Вставить амортизатор в пневматическую опору.


2

Закрепить болтом пневматическую рессору к ее
верхнему кронштейну.


3

Вставить болт в нижнее крепление пневматической
рессоры, соединяющее ее со стабилизатором
поперечной устойчивости. Затянуть болт с
крутящим моментом затяжки 210 Нм.




Примечание: Поворачивать уплотнения 1 в
правильном направлении.


4

Подсоединить воздушный шланг.


5

Заполнить систему сжатым воздухом.


6

Опустить кабину и проверить рабочий уровень
пневматической рессоры.


ВНИМАНИЕ! Существует опасность раздавливания
при установке рабочего уровня.

Настройка уравнительных клапанов

Передний

1

Отвернуть клапан.


2

Повернуть клапан вперед или назад, в зависимости
от этого должна быть подвеска поднята или
опущена.


3

Осуществлять регулировку до тех пор, пока зазор
между крышкой стабилизатора поперечной
устойчивости и кронштейном пневматической
рессоры не составит 282-288 мм.


4

Закрепить клапан.


После осуществления регулировки грузовик должен
быть подвергнут   пробегу  с целью проверки.
Осуществить повторную проверку уравнительных
клапанов и отрегулировать их при необходимости.

Задняя пневматическая рессора





12



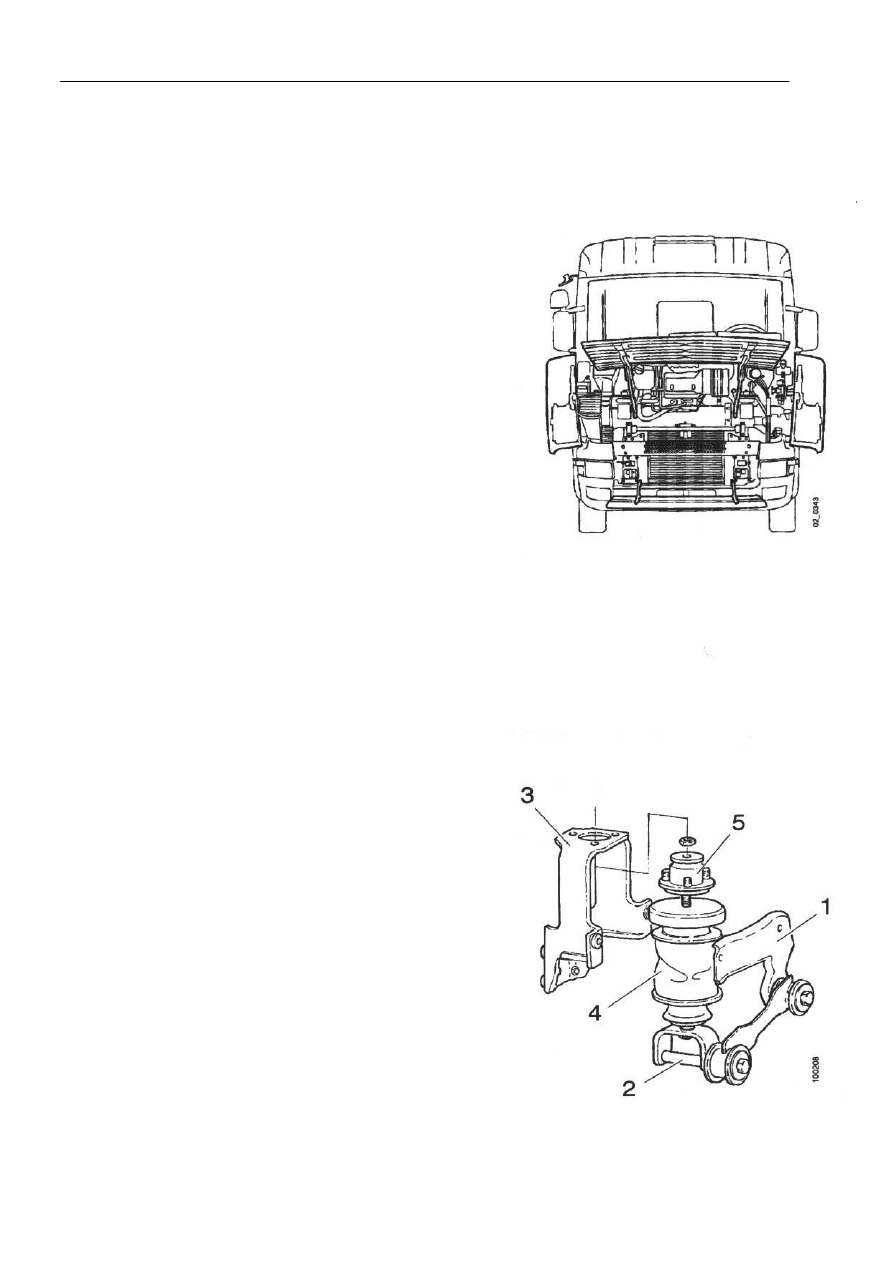

Задняя пневматическая рессора



Демонтаж пневматических опор и амортизаторов


1

Открыть решетчатые панели и боковые крышки.
Полностью откинуть кабину и повернуть клапан
насоса в положение опускания.


2

Отсоединить воздушный шланг от пневматической
опоры.


















3

Отсоединить наружный кронштейн 1, крепежную
вилку 2 и уравнительный клапан на левой стороне.


4

Извлечь кронштейн 3 и пневматическую опору 4 из
кабины.


5

Отметить положение воздушного соединения в
кронштейне и снять пневматическую опору.


6

Заменить резиновый конус 5 в кронштейне.


7

Разделить амортизатор и пневматическую опору.


8

При необходимости заменить уплотнительные
кольца на амортизаторе и пневматической опоре.
