Техническое описание





5



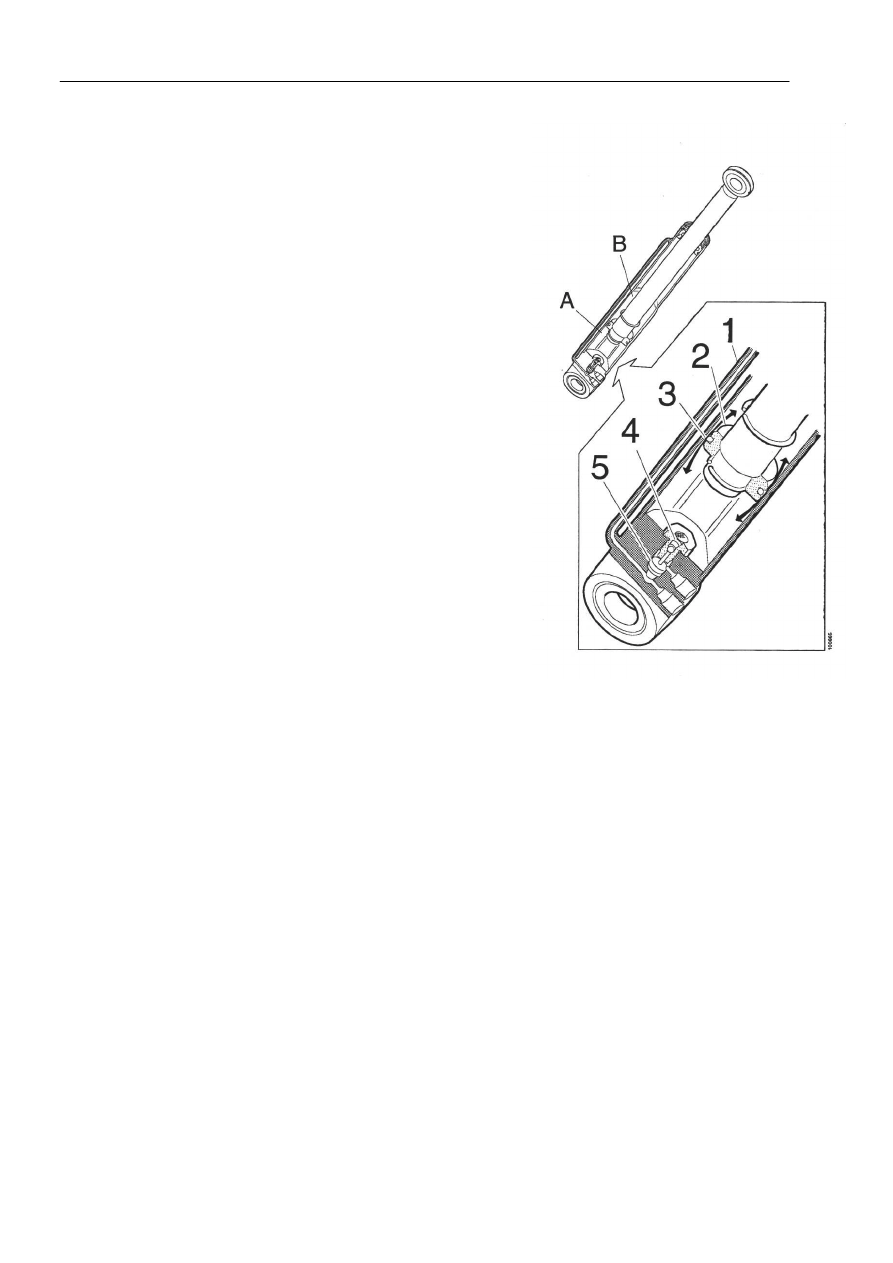

Цилиндр откидывания кабины


Соединительная  трубка  1  соединяет  стороны  А  и  В
цилиндра откидывания кабины.

В  нижней  части  цилиндра  откидывания  кабины
располагается  запорный  клапан  4  и  контрольный
поршень  5.  Контрольный  поршень  проверяет открытое
или  закрытое  положение  запорного  клапана  для
обеспечения  поступления  жидкости  к  стороне  А
цилиндра.

В  нижней  части  цилиндра  имеется  отверстие  3,  через
которое  жидкость  может  поступать  вдоль  поршня  2.
Внутренняя  сторона  цилиндра  имеет  квадратное
поперечное  сечение  в  этой  точке;  поршень  имеет
круглую  форму.  Отверстие  предотвращает  заедание
поршня  и  способствует  его  реагированию  на
перемещение  кабины  при  ее  откидывании  назад.
Отверстие  не  влияет  на  работу  механизма  при
откидывании кабины вверх.






1

Соединительная трубка

2

Поршень

3

Отверстие

4

Запорный клапан

5

Контрольный поршень





















Техническое описание





6

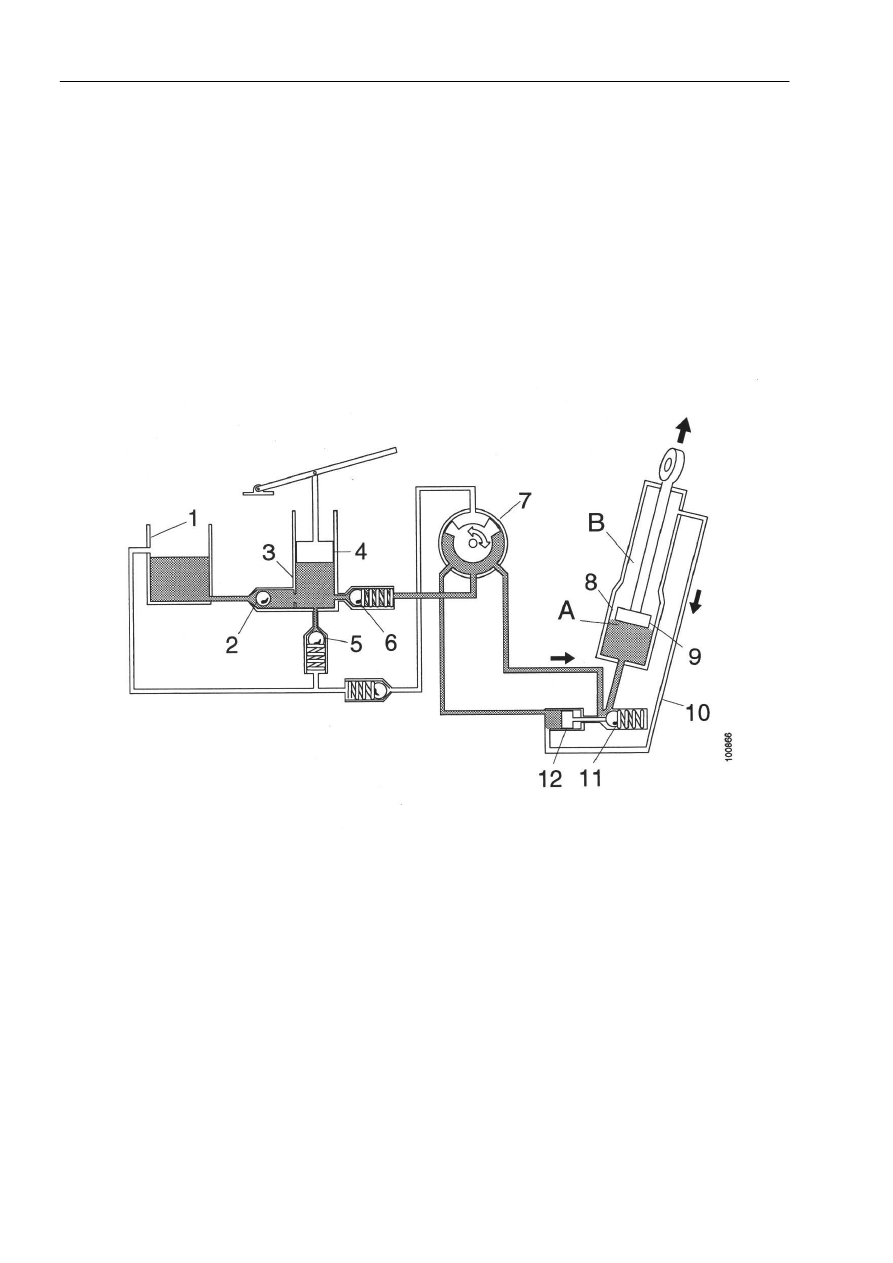

Откидывание кабины вверх


Насос

1

Резервуар для рабочей жидкости

2

Запорный клапан (на резервуаре)

3

Корпус насоса

4

Поршень насоса

5

Клапан ограничения давления

6

Запорный клапан (для клапана
переключения)

7

Клапан переключения



Цилиндр

8

Отверстие

9

Поршень

10  Соединительная трубка
11  Запорный клапан
12  Контрольный поршень


























При  подъеме  поршня  насоса  4  рабочая  жидкость  поступает  через  запорный  клапан  2.  Когда
поршень  насоса  4  находится  в  нажатом  положении,  запорный  клапан  2  закрывается,  и  рабочая
жидкость вытесняется из системы через запорный клапан 6.

Рабочая  жидкость  разделяется  в  клапане  переключения  7,  после  чего  часть  ее  возвращается  к
запорному клапану 11, а другая часть к контрольному поршню 12.










Техническое описание





7


Поскольку  давление,  развиваемое  на  шарик  запорного  клапана,  является  одинаковым  с  обеих
сторон,  он  остается  в  промежуточном  положении.  Рабочая  жидкость  поступает  к  стороне  А
цилиндра.

Давление  на  стороне  А  и  стороне  В  цилиндра  является  одинаковым.  Поршень  9  выталкивается
полностью  вверх,  поскольку  он  имеет  большую  площадь  на  стороне  А,  нежели  на  стороне  В.
Рабочая жидкость на стороне В вытесняется наружу через соединительную трубку 10.

Рабочая жидкость циркулирует через клапан переключения 7 и продолжает заполнять сторону А
цилиндра,  что  обеспечивает  подъем  кабины.  После  прохождения  кабиной  точки  равновесия  она
откидывается вперед под собственным весом в свое конечное положение.

Для того, чтобы убедиться в полном откидывании кабины, необходимо продолжать подкачку до
момента открытия клапана ограничения давления 5. После этого рабочая жидкость направляется
обратно к резервуару. Сопротивление на рычаге насоса возрастает.


Регулировка откидывания вверх

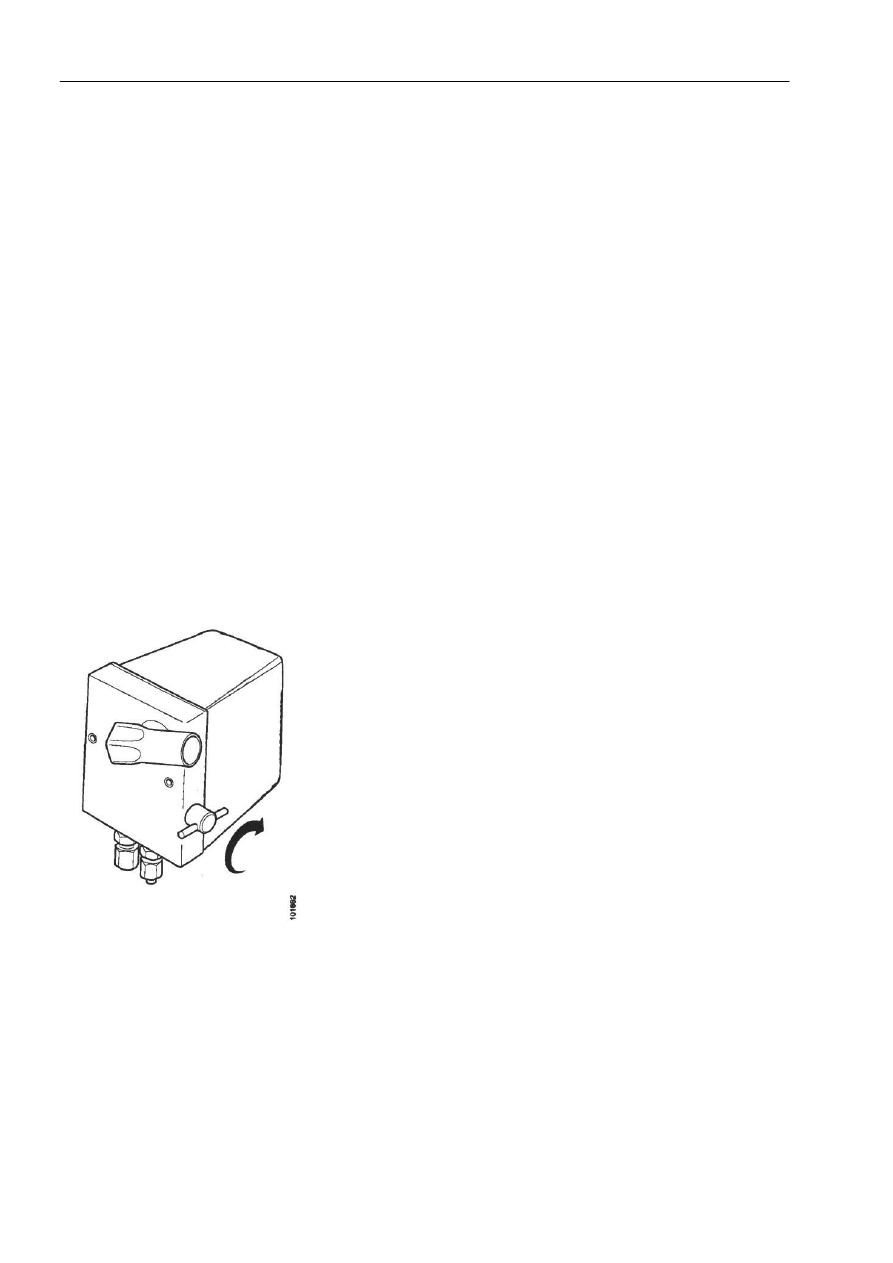

Клапан переключения должен быть установлен для откидывания вверх


•

при откидывании вверх


















Давление вырабатывается в системе при подкачке с клапаном переключения, установленным для
откидывания  вверх.  Это  происходит  вследствие  прерывания  потока  к  резервуару  для  рабочей
жидкости 1 от клапана переключения 7. Это давление означает, что шарик в запорном клапане 11
находится в промежуточном положении и оставляет проход для потока рабочей жидкости.

Запорный  клапан  11  остается  открытым  при  прекращении  подкачки.  Поэтому  клапан
переключения  должен  устанавливаться  в  положение  откидывания  вниз  сразу  же  после
прекращения подкачки.




Техническое описание





8

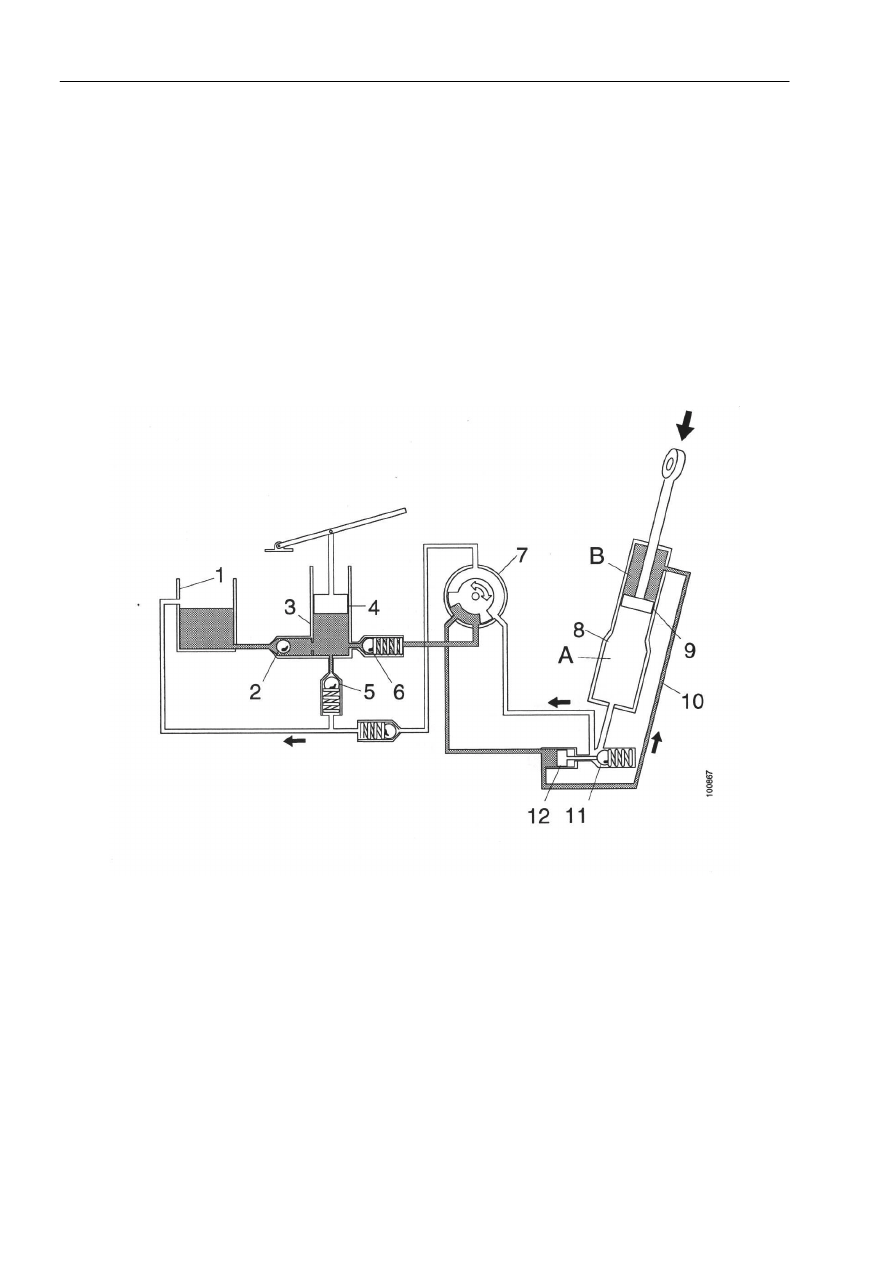

Откидывание кабины вниз


Насос

1  Резервуар для рабочей жидкости
2  Запорный клапан (на резервуаре)
3  Корпус насоса
4  Поршень насоса
5  Клапан ограничения давления
6  Запорный клапан (для клапана

переключения)

7  Клапан переключения

Цилиндр

8  Отверстие
9  Поршень
10 Соединительная трубка
11 Запорный клапан
12 Контрольный поршень




























При  подъеме  поршня  насоса  4  рабочая  жидкость  поступает  через  запорный  клапан  2.  Когда
поршень  насоса  4  находится  в  нажатом  положении,  запорный  клапан  2  закрывается,  и  рабочая
жидкость вытесняется из системы через запорный клапан 6.

Рабочая жидкость проходит через клапан переключения 7 и подается на контрольный поршень 12
и  к стороне В   цилиндра.
