tool kit ...................................................(up to the end of the DU)

jack .......................................................(up to the end of the DU)

puncture................................................(up to the end of the DU)

wheelbrace ...........................................(up to the end of the DU)

emergency spare wheel .......................(up to the end of the DU)

wheelbrace ...........................................(up to the end of the DU)

5.7

ENG_UD23778_4

Bloc-outils (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Tool kit (jack, wheelbrace, etc.)

tOOl KIt

(1/2)

Four-door version

The  tool  kit  is  located  under  the  lug-

gage compartment carpet.
Lift  the  luggage  compartment  carpet

using tab 5 and attach it to hook 4.
Depending on the vehicle, remove the

blanking cover to access the tool kit.

Five-door version

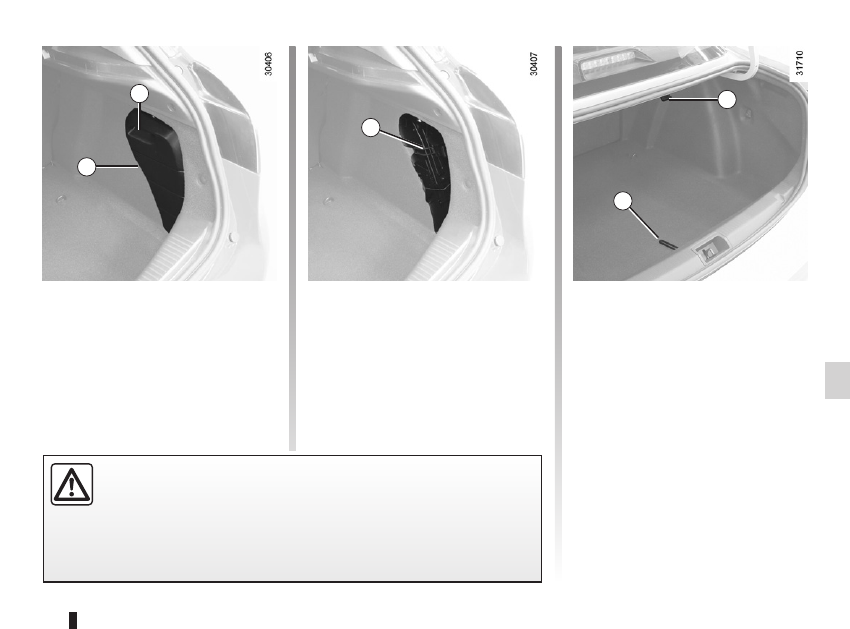

The  tool  kit  is  located  in  the  luggage

compartment.
To access the tool kit, remove cover 1

by pulling handle 2.

2

1

3

To release the tools, pull back strap 3

After use, reposition the strap to hold

the tools in place.

5

4

Do not leave the tools unsecured inside the vehicle as they may come

loose  under  braking. After  use,  check  that  all  the  tools  are  correctly

clipped into the tool kit, then position it correctly in its housing: there is a

risk of injury.

If wheel bolts are supplied in the tool kit, only use these bolts for the emergency

spare wheel: refer to the label affixed to the emergency spare wheel.

hubcap tool ............................................................(current page)

wheel trim ..............................................................(current page)

5.8

ENG_UD23778_4

Bloc-outils (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Wheel trim

The  tool  kit  is  located  in  the  luggage

compartment.
The composition of the tool kit varies

according to the vehicle.

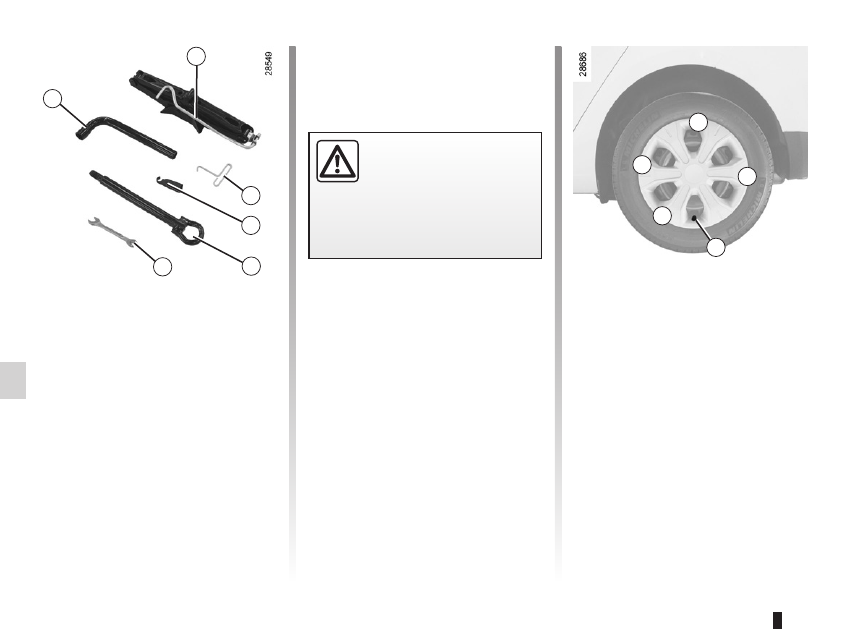

wheelbrace 6

Jack 7

When  replacing  the  jack,  fold  it  cor-

rectly and position the wheelbrace cor-

rectly before replacing it in its position.

hubcap tool 8

This tool is used to remove the wheel

trims.

wheel bolt guide 9

To finish loosening or starting to tighten

the wheel bolts.

towing hitch 10

Refer to the information on “Towing” in

Section 5.

headlight spanner 11

(one or two hubcap tools provided, de-

pending on the vehicle)
Used to unscrew the headlights.

7

6

8

10

wheel trim

Remove  using  the  hubcap  tool  8  by

connecting the hook in the recess pro-

vided next to the valve 12 (to attach the

metal clip).
To  refit  the  hubcap,  align  it  with

valve 12. Push the retaining hooks in

fully, starting with side B near the valve,

followed by C and D, finishing at E op-

posite the valve.
note: if you are using anti-theft bolts,

refer to the information on “Changing a

wheel”.

12

B

c

D

e

9

11

tOOl KIt

(2/2)

/wheel trIm - wheel

The  jack  is  designed  for

wheel  changing  purposes

only.  Under  no  circum-

stances  should  it  be  used

for carrying out repairs underneath

the vehicle or to gain access to the

underside of the vehicle.

changing a wheel..................................(up to the end of the DU)

puncture................................................(up to the end of the DU)

lifting the vehicle

changing a wheel ............................(up to the end of the DU)

5.9

ENG_UD21374_3

Changement de roue (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

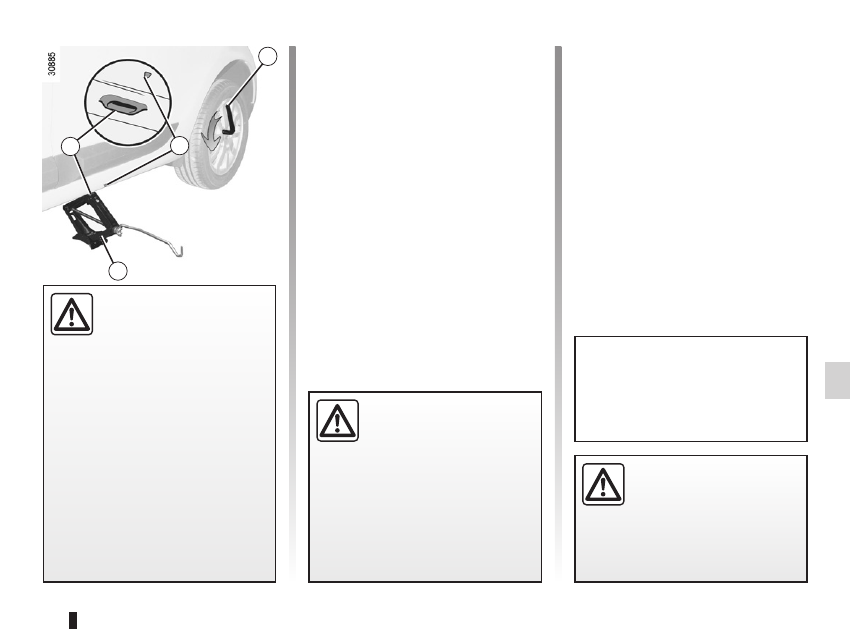

Vehicles equipped with a jack

and wheelbrace

If necessary, remove the wheel trim.
–  Unlock  the  wheel  bolts  using  the

wheel wrench 3. Position it so as to

be able to push from above;

–  line  jack 4 up horizontally, the jack

head

must  be  positioned  at  the

same height as plate mounting 1, as

close as possible to the wheel con-

cerned, indicated by an arrow 2;

–  start cranking the jack up by hand to

align the base plate (which should be

pushed slightly under the vehicle);

–  turn the wheelbrace until the wheel

lifts off the ground;

–  undo the bolts and take off the wheel;
–  fit the emergency spare wheel on the

central hub and turn it to locate the

mounting holes in the wheel and the

hub.

Changing a wheel

changIng a wheel

(1/2)

Switch on the hazard warn-

ing lights.
Keep the vehicle away from

traffic  and  on  a  level  sur-

face where it will not slip (if neces-

sary, place a solid support under the

jack base).
Apply the parking brake and engage

a gear (first or reverse, or

P for auto-

matic transmissions).

Ask all the passengers to leave the

vehicle and keep them away from

traffic.

3

4

1

2

To prevent any risk of injury

or  damage  to  the  vehicle,

only crank the jack until the

wheel you are replacing is

a maximum of 3 centimetres off the

ground.

If the vehicle is not equipped with a

jack or wheelbrace, you can obtain

these from your approved dealer.

If the vehicle is parked on

the hard shoulder, you must

warn  other  road  users  of

your  vehicle’s  presence

with a warning triangle or with other

devices as per the legislation apply-

ing to the country you are in.

5.10

ENG_UD21374_3

Changement de roue (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

changIng a wheel

(2/2)

If you have a puncture, re-

place the wheel as soon as

possible.
A tyre which has been punc-

tured  should  always  be  inspected

(and repaired, where possible) by a

specialist.

anti-theft bolt
If you use anti-theft bolts, fit these

nearest  the  valve  (wheel  embel-

lisher may not be able to fit).

If bolts are supplied with the emergency

spare wheel, only use these bolts for

the  emergency  spare  wheel.  Tighten

the  bolts,  checking  that  the  wheel  is

correctly  positioned  on  its  hub  and

lower the jack.
With the wheel on the ground, tighten

the bolts fully and have the tightness

of the bolts checked (tightening torque:

110  N.m)  and  the  emergency  spare

wheel  pressure  checked  as  soon  as

possible.

tyres ......................................................(up to the end of the DU)

wheels (safety) .....................................(up to the end of the DU)

5.11

ENG_UD21376_2

Pneumatiques (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Tyres (tyre and wheel safety, use in winter)

tyres

(1/3)

maintaining the tyres

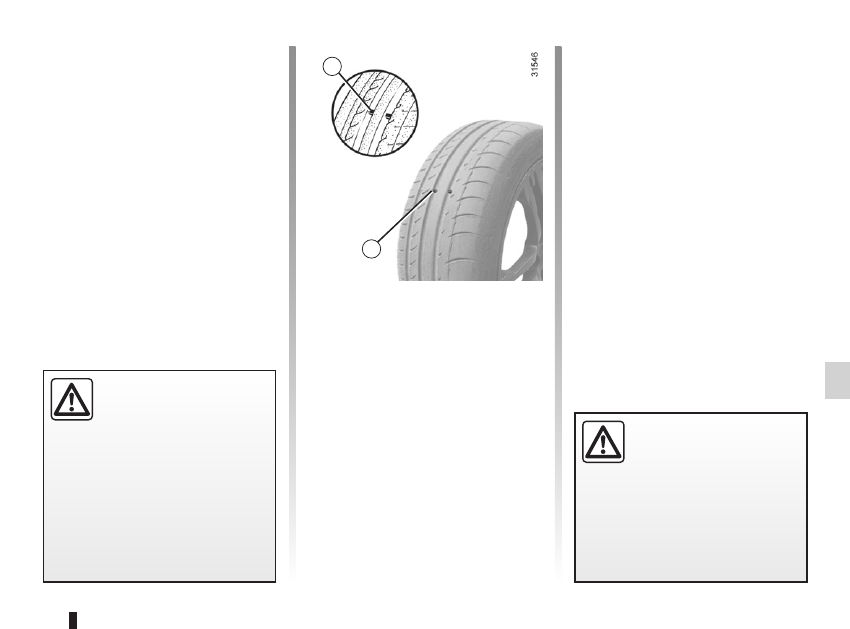

The  tyres  must  be  in  good  condition

and the tread form must have sufficient

depth; tyres approved by our Technical

Department have wear warning strips 1

that are

indicators moulded into the

tread at several points.

tyre and wheel safety

The tyres are the only contact between

the vehicle and the road, so it is essen-

tial to keep them in good condition.
You  must  make  sure  that  your  tyres

conform to local road traffic regulations.

When the tyre tread has been worn to

the  level  of  the  wear  indicators,

they

become visible 2: it is then necessary

to replace your tyres because the tread

rubber is

no more than 1.6 mm deep,

resulting in poor roadholding on wet

roads.
An  overloaded  vehicle,  long  journeys

by  motorway,  particularly  in  very  hot

weather, or continual driving on poorly

surfaced minor roads will lead to more

rapid tyre wear and affect safety.

When  they  need  to  be  re-

placed,  only  tyres  of  the

same make, size, type and

profile should be used.

tyres fitted to the vehicle should

either be identical to those fitted

originally  or  conform  to  those

recommended by your approved

dealer.

Incidents which occur when

driving, such as striking the

kerb, may damage the tyres

and wheel rims, and could

also  lead  to  misalignment  of  the

front or rear axle geometry. In this

case,  have  the  condition  of  these

checked by an approved dealer.

2

1

tyre pressure..........................................................(current page)

5.12

ENG_UD21376_2

Pneumatiques (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

tyre pressures

Adhere to the tyre pressures (including

the emergency spare wheel). The tyre

pressures should be checked at least

once a month and additionally before

any long journey (refer to the label af-

fixed to the edge of the driver’s door).

Pressures should be checked when the

tyres are cold; ignore higher pressures

which may be reached in hot weather

or following a fast journey.
If  tyre  pressures  cannot  be  checked

when  the  tyres  are

cold,  the  normal

pressures must be increased by

0.2 to

0.3 bar (or 3 PsI).
never deflate a hot tyre.
special note

Depending  on  the  vehicle,  there  may

be an adapter which needs to be posi-

tioned on the valve before air is added.

Fitting new tyres

emergency spare wheel

Refer  to  the  information  on  the

“Emergency  spare  wheel”  and  in-

structions  on  “Changing  a  wheel”  in

Section 5.

tyres

(2/3)

Incorrect  tyre  pressures

lead to abnormal tyre wear

and unusually hot running.

These  are  factors  which

may seriously affect safety and lead

to:
–  poor road holding,
–  risk of bursting or tread separa-

tion.

The pressure depends on the load

and  the  speed  of  use.  Adjust  the

pressure  according  to  the  condi-

tions of use (refer to the label affixed

to the edge of the driver’s door).

Please  be  aware  that  a

poorly  tightened  or  miss-

ing valve cap can make the

tyres less airtight and lead

to pressure loss.
Always use valve caps identical to

those  fitted  originally  and  tighten

them fully.

For safety reasons, this op-

eration must be carried out

by a specialist.
Fitting  different  tyres  may

change your vehicle as follows:
–  It may mean that your vehicle no

longer conforms to current regu-

lations;

–  It may change the way it handles

when cornering;

–  It may cause the steering to be

heavy;

–  It  may  affect  the  use  of  snow

chains.

5.13

ENG_UD21376_2

Pneumatiques (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

use in winter

chains
For  safety  reasons,  fitting  snow

chains to the rear axle is strictly for-

bidden.
chains cannot be fitted
 to tyres which

are larger than those originally fitted to

the vehicle.
snow or winter tyres
We  would  recommend  that  these  be

fitted to all

four wheels to ensure that

your  vehicle  retains  maximum  adhe-

sion.
warning: These tyres sometimes have

a  specific  direction  of  rotation  and  a

maximum speed index which may be

lower than the maximum speed of your

vehicle.

tyres

(3/3)

Chains  may  only  be  fitted

to  tyres  of  the  same  size

as those originally fitted to

your vehicle.

Chains may be fitted, provided that

they are specific chains. We would

advise you to consult an approved

Dealer.

In all cases, we would recommend

that you contact an approved dealer

who  will  be  able  to  advise  you  on

the  choice  of  equipment  which  is

most suitable for your vehicle.

changing a wheel
As the tyre pressure moni-

tor  may  take  several  min-

utes following driving to cor-

rectly determine the positions of the

wheels  and  the  pressure  values,

check the tyre pressures following

any operation.

studded tyres
This  type  of  equipment  may  only  be

used  for  a  limited  period  and  as  laid

down by local legislation. It is neces-

sary to observe the speed specified by

current legislation.
These  tyres  must,  at  a  minimum,  be

fitted to the two front wheels.

lights

front .................................................(up to the end of the DU)

lights

changing bulbs ................................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

indicators ..............................................(up to the end of the DU)

bulbs

changing .........................................(up to the end of the DU)

lights:

dipped beam headlights ..................(up to the end of the DU)

lights:

direction indicators ..........................(up to the end of the DU)

lights:

main beam headlights .....................(up to the end of the DU)

bulbs

changing .........................................(up to the end of the DU)

5.14

ENG_UD27193_5

Projecteurs avant : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Do not touch the bulb glass. hold it

by its base.

When  the  bulb  has  been  changed,

make sure you refit the cover correctly.

Discharge bulb dipped beam

headlights

Bulb type: D1s.

Headlights (changing bulbs)

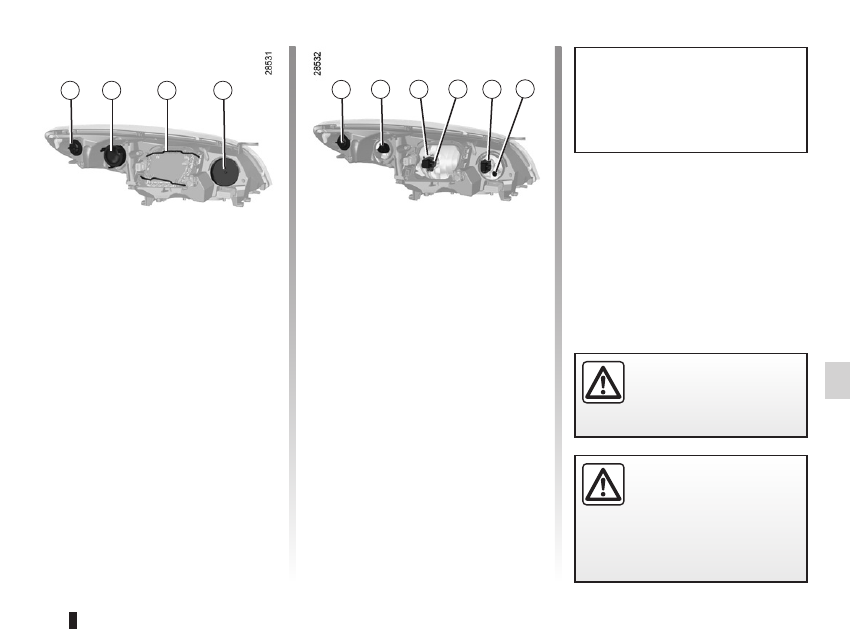

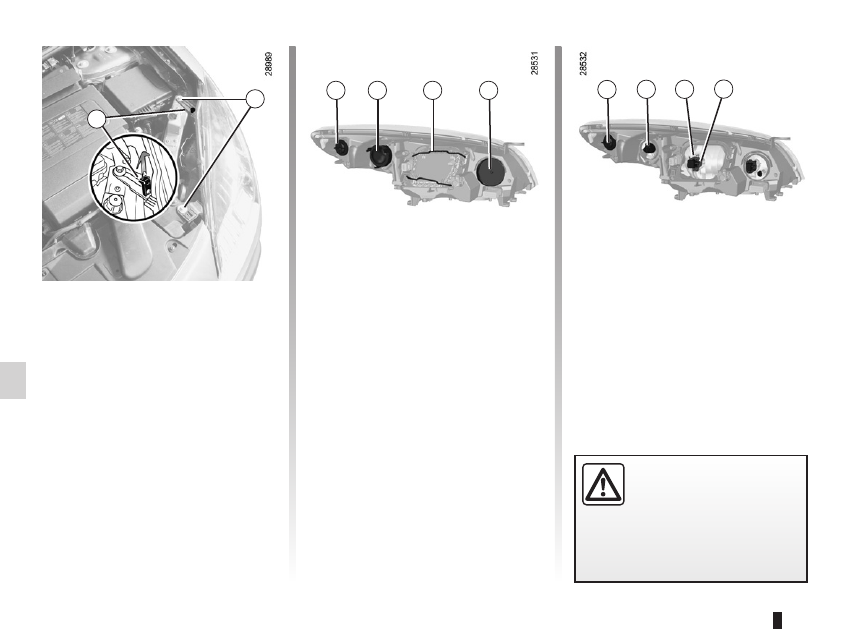

FrOnt heaDlIghts: changing bulbs

(1/5)

Five door version

After  opening  the  bonnet,  pull  tool A

upwards.  Remove  the  two  screws 1

from the headlight using the tool.

Pull the headlight forwards, sliding it in

its rails up to the end stop.

After  refitting  the  light,  tighten  the

screws 1  and  reposition  the  tool  cor-

rectly in its housing.

Direction indicators

Rotate the bulb holder B to unlock it.

Bulb type: Py21w.

Daytime running lights

Remove  cover C  and  unlock  bulb

holder 2 by rotating it.

Bulb type: P21w.

Dipped beam headlights D

halogen dipped beam headlight

Unlock  the  two  springs D,  remove

the  cover,  then  unclip  the  spring 3  to

remove the bulb 4.

Bulb type: h7.
It  is

essential  to  use  anti  U.V.  55W

bulbs so as not to damage the plastic

on the headlights.

1

B

c

D

e

3

2

4

B

Due to the danger involved

in handling high-voltage de-

vices, this type of bulb must

be replaced by an approved

dealer.

a

5.15

ENG_UD27193_5

Projecteurs avant : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

To  comply  with  current  legislation,

or as a precaution, you can obtain

an emergency kit from an approved

dealer  containing  a  set  of  spare

bulbs and fuses.

FrOnt heaDlIghts: changing bulbs

(2/5)

main beam headlights

Remove  the  cover E,  press  the  bulb

holder 5 downwards to unlock it.
Bulb type: h7.

B

c

D

e

3

2

4

5

B

6

Front side lights

Remove the cover E and pull the bulb

holder 6.
Bulb type: w5w.

5.16

ENG_UD27193_5

Projecteurs avant : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

FrOnt heaDlIghts: changing bulbs

(3/5)

Direction indicators

Remove  cover B,  unscrew  bulb

holder 2  a  quarter  of  a  turn  and  un-

screw the bulb a quarter of a turn.

Bulb type: Py21w.

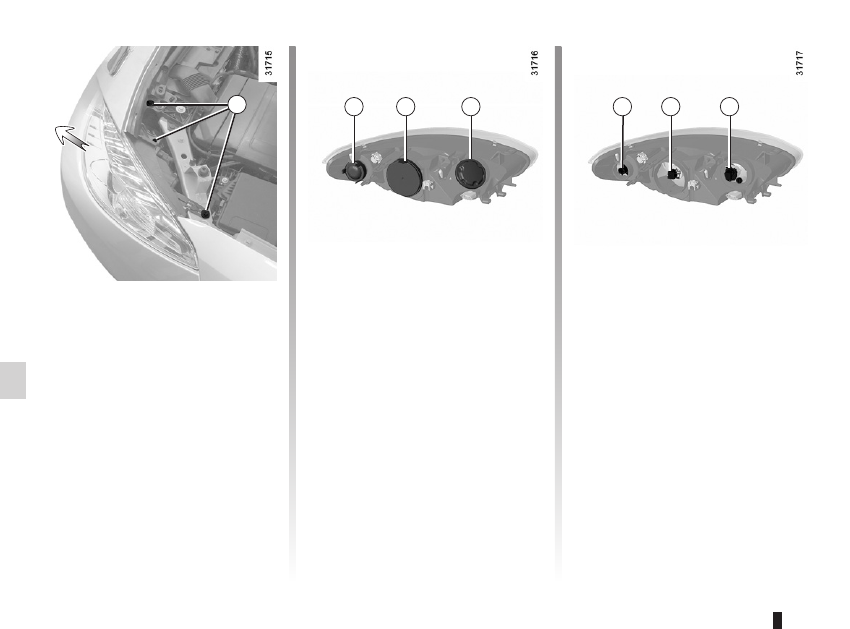

Four-door version

Open the bonnet and unscrew bolts 1

using standard tools. Depending on the

vehicle,  use  the  keys  supplied  in  the

tool box.

Pull the headlight as far as possible in

the direction shown by the arrow.
note:  the  headlight  cannot  be  pulled

out completely. Avoid pulling too hard,

as this could damage the connections.

B

c

D

2

4

3

1

The  bulbs  detailed  below  can  be  re-

placed. However, we recommend that

these  be  replaced  by  an  approved

Dealer if this proves difficult.
Obtain an emergency kit containing a

set of spare bulbs and fuses from an

approved Dealer.

5.17

ENG_UD27193_5

Projecteurs avant : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

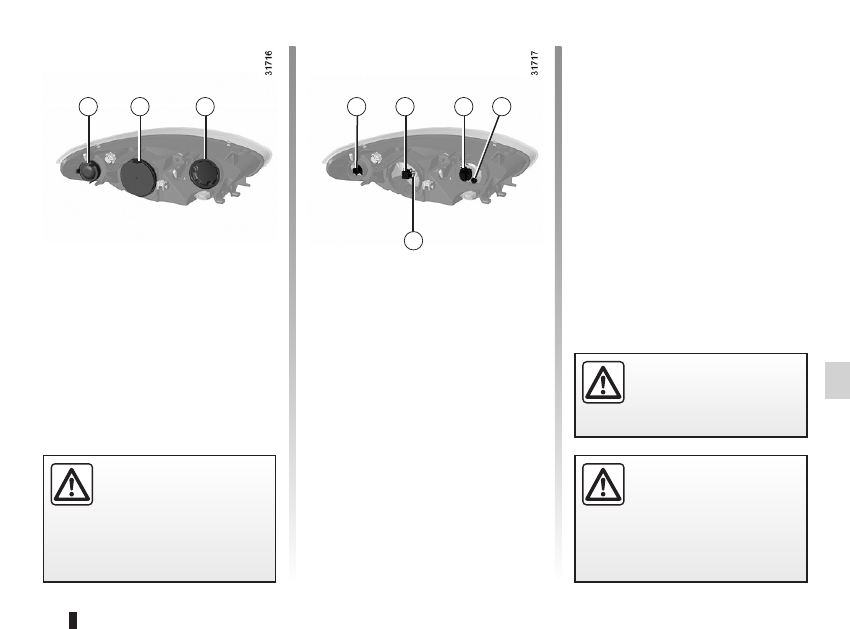

FrOnt heaDlIghts: changing bulbs

(4/5)

halogen dipped beam headlight

Remove cover C, then unclip bulb con-

nector 3.

Press the top of clip 6, remove the as-

sembly from its housing and take out

the bulb.
Bulb type: h7.
It  is

essential  to  use  anti  U.V.  55W

bulbs so as not to damage the plastic

on the headlights.

Do not touch the bulb glass.

When  the  bulb  has  been  changed,

make sure you refit the cover correctly.

main beam headlights

Unscrew  cover D  a  quarter  of  a  turn

and remove connector 4 with the bulb.
Remove the lamp from the connector.
Bulb type: h7.

side lights

Unscrew cover D a quarter of a turn,

pull bulb holder 5 and take out the bulb.
Bulb type: w5w.

B

c

D

2

5

4

3

6

Due to the danger involved

in handling high-voltage de-

vices, this type of bulb must

be replaced by an approved

dealer.

Dipped beam headlights C

Discharge bulb dipped beam

headlights
Bulb type:
 D1s.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

fog lights ................................................................(current page)

lights:

fog lights ..........................................................(current page)

lights

additional .........................................................(current page)

lights

fog lights ..........................................................(current page)

5.18

ENG_UD27193_5

Projecteurs avant : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

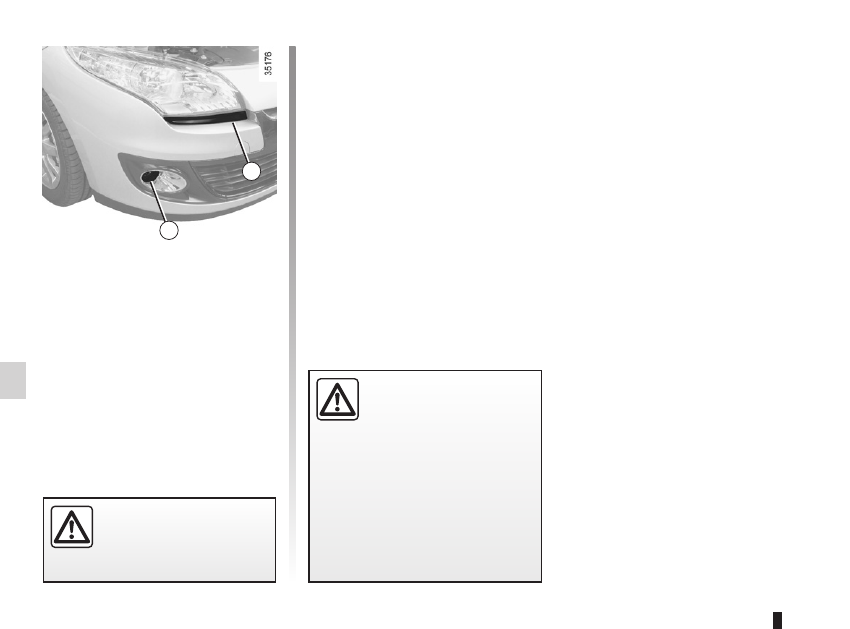

additional lights

If you wish to fit fog lights or long range

headlights to your vehicle, consult an

approved Dealer.

Any operation on (or modi-

fication  to)  the  electrical

system must be performed

by  an  approved  dealer

since an incorrect connection might

damage  the  electrical  equipment

(harness, components and in partic-

ular the alternator). In addition, your

Dealer has all the parts required for

fitting these units.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

7

Daytime running lights 7

Please see an authorised dealer.

Front fog lights 8

The front bumper needs to be removed;

consult an approved Dealer.

FrOnt heaDlIghts: changing bulbs

(5/5)

8

bulbs

changing .........................................(up to the end of the DU)

changing a bulb ....................................(up to the end of the DU)

lights:

direction indicators ...........................................(current page)

lights:

side lights .........................................................(current page)

lights:

brake lights ......................................................(current page)

lights:

reversing lights .................................................(current page)

lights:

fog lights ..........................................................(current page)

indicators:

direction indicators ...........................................(current page)

bulbs

changing .........................................(up to the end of the DU)

5.19

ENG_UD21378_2

Feux arrière et latéraux : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Rear lights (changing bulbs)

rear lIghts anD InDIcatOr lIghts: changing bulbs

(1/5)

6

–  loosen nut 2 and press down on it to

release the front of the light (move-

ment A) then remove the nut;

–  from  the  outside,  pull  the  light  to-

wards you (movement B);

–  remove  bulb  holder 4  by  releasing

clips 5.

Direction indicator light 6
Bulb type: Py21w.
side light and brake light
 7
Bulb type: P21/5w.
refitting
To refit, proceed in the reverse order,

taking care not to damage the wiring.

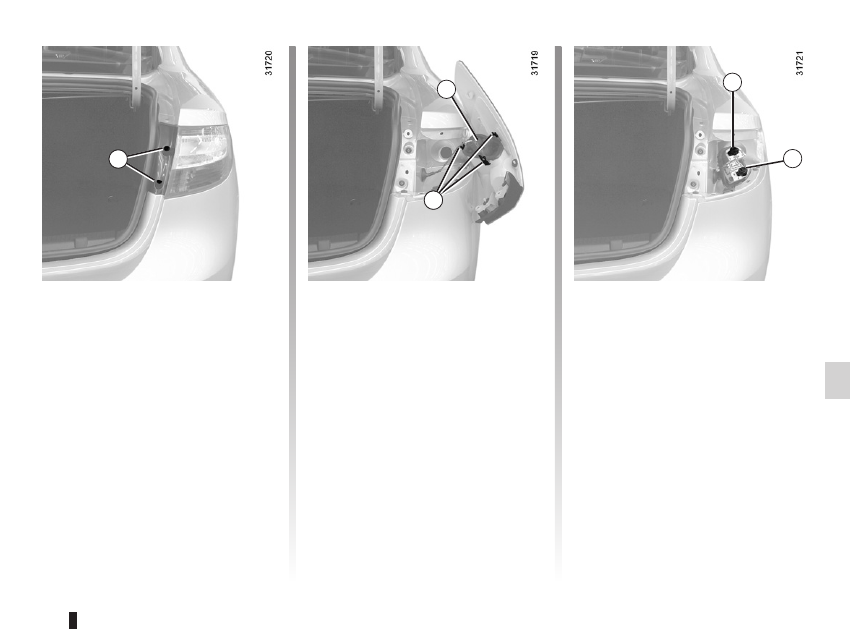

Five-door versions

Direction indicator lights/brake and

side lights
–  Unclip the tool kit cover and take out

the tools.

–  Open flap 1 to access nuts 2 and 3;
–  unscrew  nut 2  without  removing  it

completely;

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

5

7

a

B

1

2

4

3

5.20

ENG_UD21378_2

Feux arrière et latéraux : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

rear lIghts anD InDIcatOr lIghts: changing bulbs

(2/5)

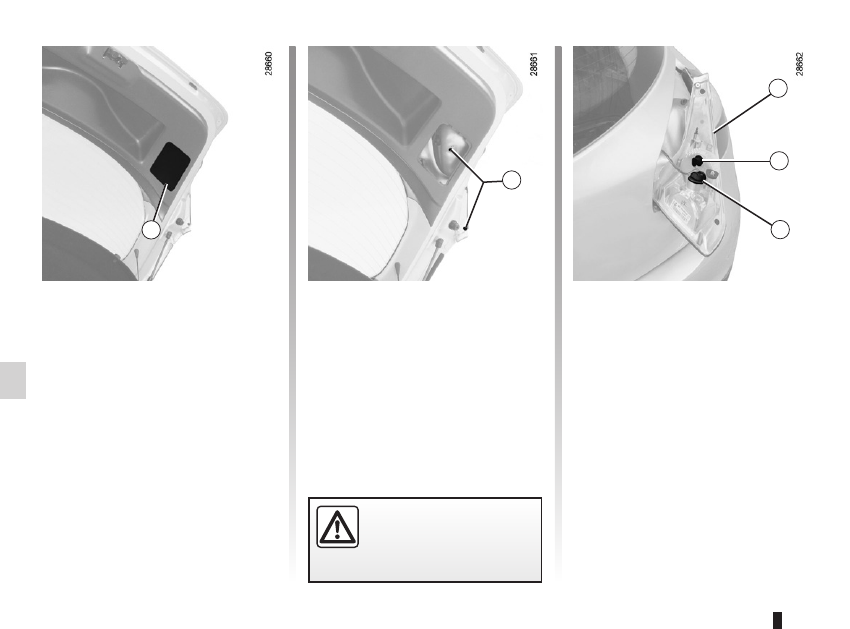

Five-door versions

(continued)
Fog lights/side lights and reversing

lights

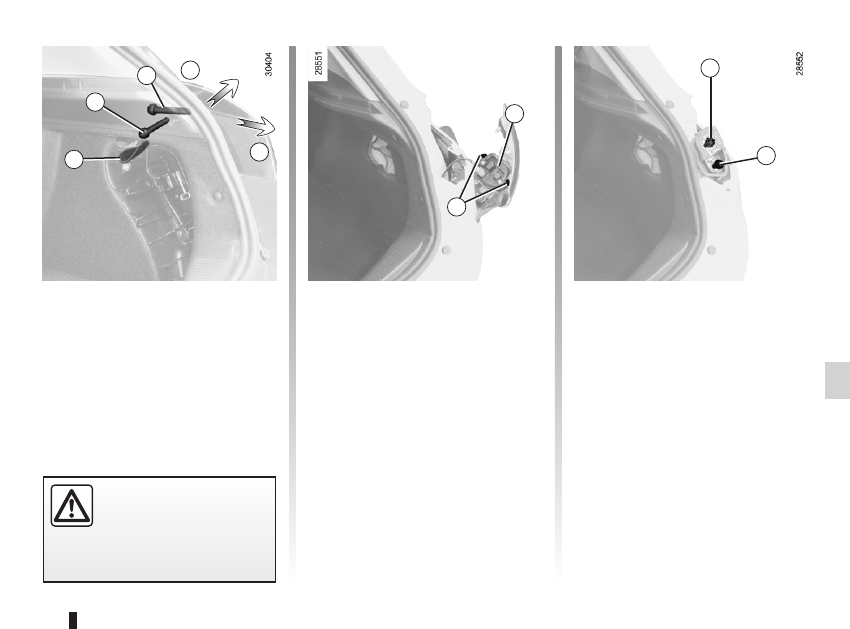

–  From  the  luggage  compartment,

unclip  flap 8,  then  remove  the

bolts 9.

–  Lower the tailgate, then pull light 10

towards the rear to release it.

–  Unscrew the bulb holder for the bulb

concerned.

10

11

9

12

reversing light 11
Bulb type: w16w.
Fog light/side light
 12
Bulb type: P21/4w.

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

8

5.21

ENG_UD21378_2

Feux arrière et latéraux : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Direction indicator light 16
Bulb type: Py21w.
side light and brake light 17
Bulb type: P21/5w.

Four-door version

Direction indicator lights/brake and

side lights
–  Open  the  tailgate  and  unscrew

bolts 13, then take out the light unit

by pulling it back.

–  Release  clips 15  to  remove  bulb

holder 14.

–  Unscrew  bulb  holder 16  or 17  and

replace the bulb.

note: ensure that the cable is in place

before inserting the light unit.

rear lIghts anD InDIcatOr lIghts: changing bulbs

(3/5)

16

4

17

1

14

13

15

refitting

To refit, proceed in the reverse order,

taking care not to damage the wiring.

5.22

ENG_UD21378_2

Feux arrière et latéraux : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

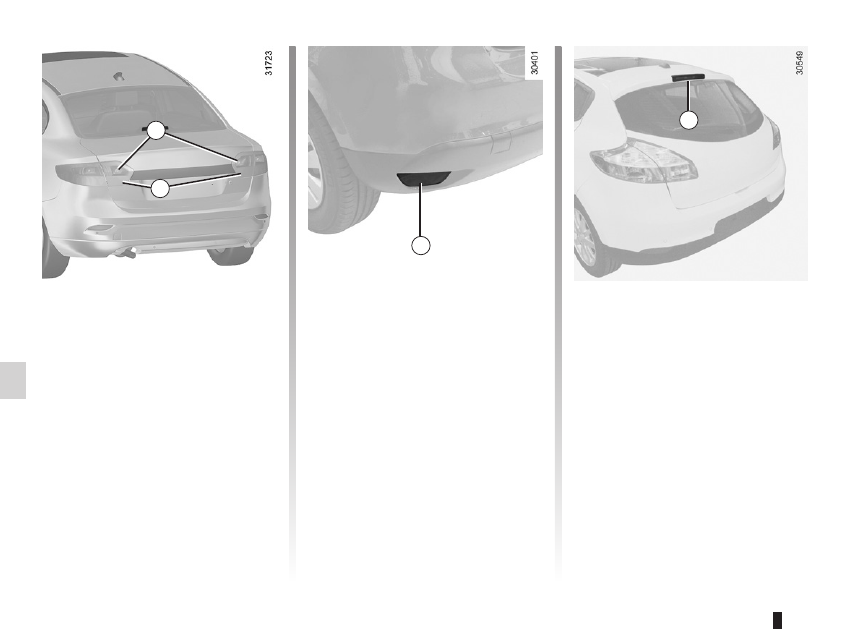

Five-door versions

rear fog light 20
Unscrew the bulb holder by turning it to-

wards the centre of the vehicle, access-

ing it from underneath.
Bulb type: P21w
refitting

To refit, proceed in the reverse order,

taking care not to damage the wiring.

rear lIghts anD InDIcatOr lIghts: changing bulbs

(4/5)

Four-door version

(continued)
tailgate reversing light 18
 and rear

fog light 19
Go to your nearest approved Dealer.

high level brake light 21

Consult an approved Dealer.

21

18

20

19















Content   ..  10  11  12  13   ..
