side indicator lights

changing bulbs .................................................(current page)

lights:

number plate lights ..........................................(current page)

5.23

ENG_UD21378_2

Feux arrière et latéraux : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

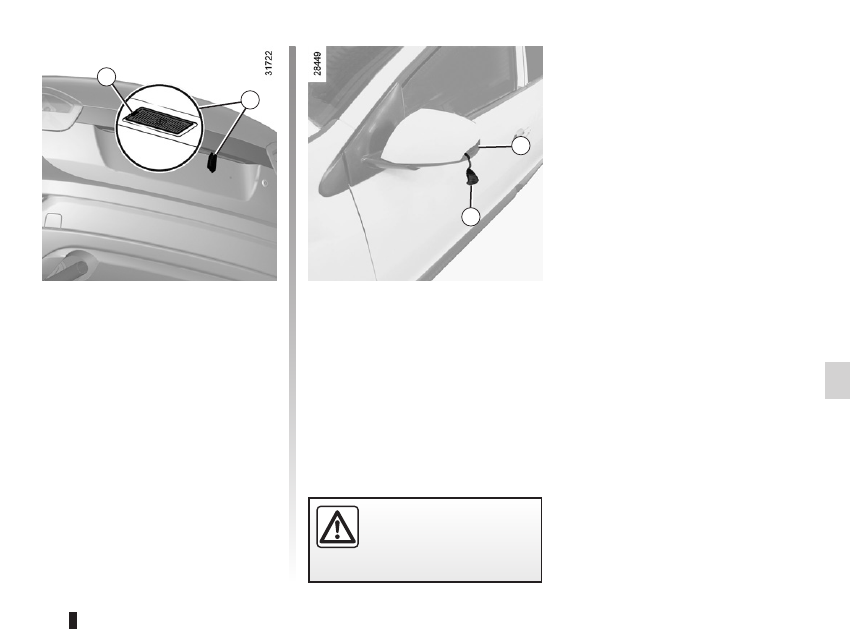

Indicator lights 24

–  Unclip  indicator  light 24  (using  a

flat-blade screwdriver type tool po-

sitioned  at C to move the indicator

light towards the front of the vehicle);

–  turn  the  bulb  holder  a  quarter  of  a

turn and take out the bulb.

Bulb type: w5w.

Indicator lights (changing bulbs)

rear lIghts anD InDIcatOr lIghts: changing bulbs

(5/5)

number plate lights 23

–  Unclip  the  light 23  by  pressing

tab 22;

–  remove the light cover to gain access

to the bulb.

Bulb type: w5w.

24

c

23

22

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

courtesy light ........................................(up to the end of the DU)

lighting:

interior .............................................(up to the end of the DU)

5.24

ENG_UD21379_3

Eclairage intérieur : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Interior lights (changing bulbs)

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

InterIOr lIghtIng: changing bulbs

(1/2)

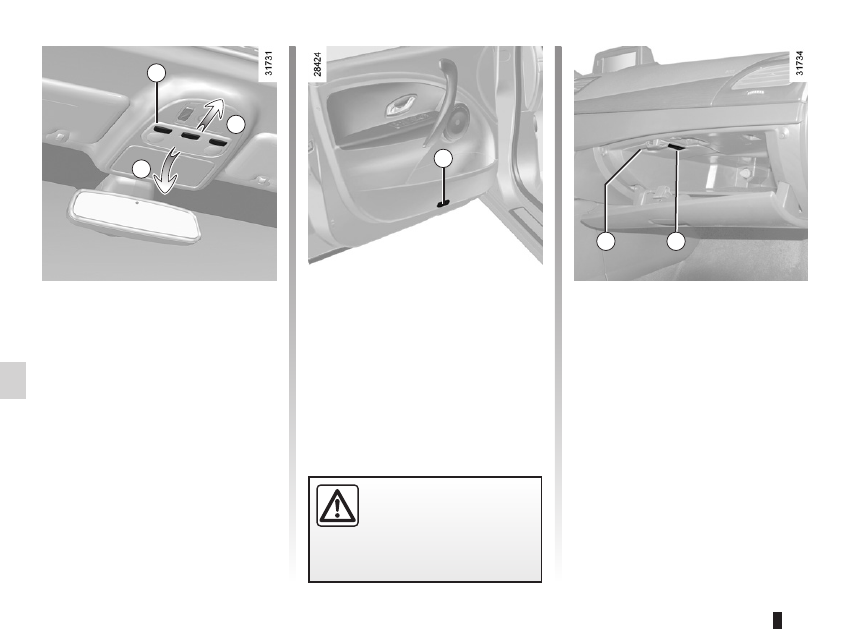

courtesy light

–  Position the 3 switches in the central

position;

–  move the courtesy light backwards

(movement A)  then  tilt  the  front

downwards (movement B);

–  when  removing  the  courtesy  light,

ensure that you do not pull the elec-

trical wires;

–  unclip the lens 1;
note: to remove the defective bulb, you

can use a flat-blade screwdriver or sim-

ilar.
Bulb type: w5w.

glove box light

Open the access cover 3, you can then

unclip the bulb holder more easily 4.
Bulb type: c5w.

Door lights

Unclip light 2 (using a flat-blade screw-

driver or similar).
Turn the bulb holder a quarter of a turn

and take out the bulb.
Bulb type: w5w.

2

4

B

a

3

1

5.25

ENG_UD21379_3

Eclairage intérieur : remplacement des lampes (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

The bulbs are under pres-

sure  and  can  break  when

replaced.
Risk of injury.

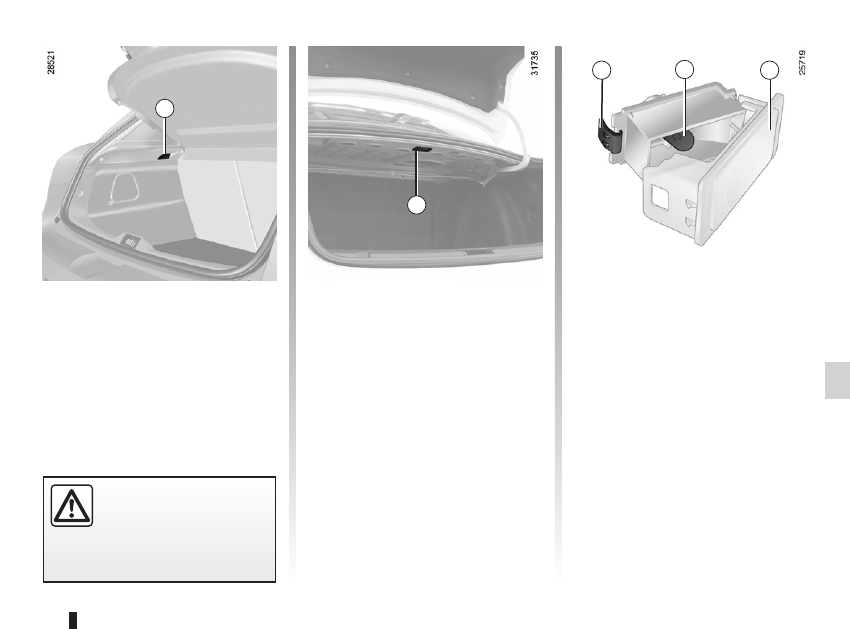

luggage compartment light

Unclip  light 5  or 6  using  a  flat-blade

screwdriver or similar.

Disconnect the light.
Press  tab 7  to  release  lens 9  and

access bulb 8.
Bulb type: w5w.

InterIOr lIghtIng: changing bulbs

(2/2)

5

7

8

9

6

fuses .....................................................(up to the end of the DU)

5.26

ENG_UD27260_6

Fusibles (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

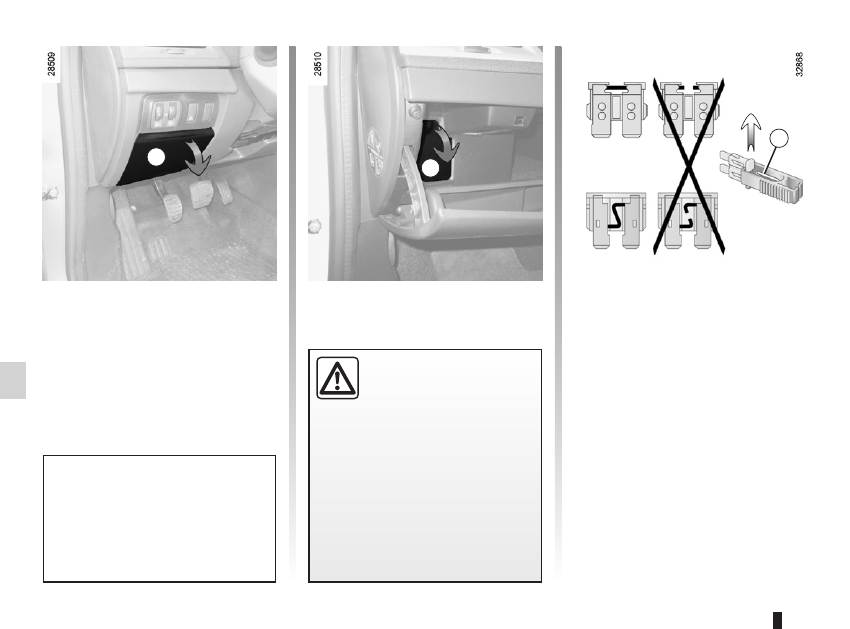

Fuse box

If  any  electrical  component  does  not

work, check the condition of the fuses.
Unclip cover A or B (depending on ve-

hicle).

tweezers 1

Remove the fuse using tweezers 1, lo-

cated at the back of cover A or B.
To remove the fuse from the tweezers,

slide the fuse to the side.
It is not advisable to use the free fuse

locations.

Fuses

Check the fuse in question

and

replace  it,  if  neces-

sary,

by a fuse of the same

rating.

If a fuse is fitted where the rating is

too high, it may cause the electrical

circuit to overheat (risk of fire) in the

event of an item of equipment using

an excessive amount of current.

Fuses

(1/2)

1

a

B

In accordance with local legislation

or as a precautionary measure:
Obtain an emergency kit containing

a set of spare bulbs and fuses from

an approved Dealer.

5.27

ENG_UD27260_6

Fusibles (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Fuses

(2/2)

Some  accessories  are  protected  by

fuses  located  in  the  engine  compart-

ment in fuse box C.
However, because of their reduced ac-

cessibility, we advise you to have your

fuses replaced by an approved Dealer.

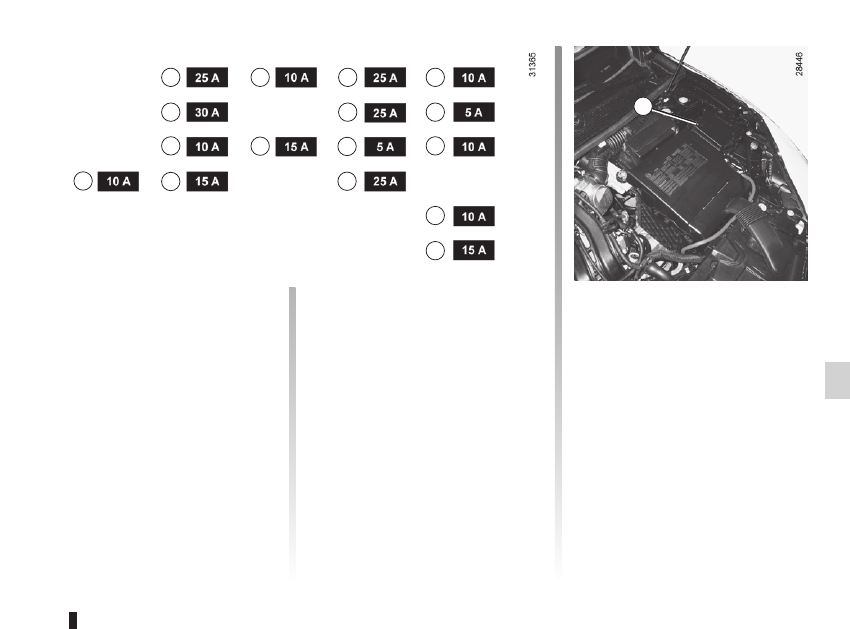

allocation of fuses

(the presence of certain fuses depends

on the vehicle equipment level)
1 Brake lights;
2 Automatic door locking;
3 Driver’s electric window;
4 Passenger compartment unit;
5 Direction indicator lights;
6 Navigation system;

7 Rear screen wiper;
8 Right rear window control;
9 Left rear window control;
10 ABS/ESC;
11 Passenger side window control;
12 Windscreen washer;
13 Heated rear-view mirrors;
14 Radio;
15 Rear seat accessories socket;
16 Cigarette lighter.

c

1

2

3

4

5

6

7

10

11

12

13

14

15

16

8

9

battery

troubleshooting ...............................(up to the end of the DU)

5.28

ENG_UD27186_3

Batterie : dépannage (X95 - B95 - D95 - K95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Battery

Battery: troubleshooting

(1/2)

to avoid all risk of sparks:

–  Ensure that any electrical consumers

(courtesy  lights,  etc.)  are  switched

off  before  disconnecting  or  recon-

necting the battery.

–  When  charging,  stop  the  charger

before connecting or disconnecting

the battery.

–  Do  not  place  metal  objects  on  the

battery to avoid creating a short cir-

cuit between the terminals.

–  Always wait at least one minute after

the  engine  has  been  switched  off

before disconnecting a battery.

–  Make  sure  that  you  reconnect  the

battery terminals after refitting.

connecting a battery charger

the  battery  charger  must  be  com-

patible with a battery with nominal

voltage of 12 volts.
Do not disconnect the battery when the

engine is running.

Follow the instruc-

tions given by the manufacturer of

the battery charger you are using.

Special procedures may be

required  to  charge  some

batteries. Contact your ap-

proved dealer.

Avoid all risk of sparks which may

cause an immediate explosion, and

charge  the  battery  in  a  well-venti-

lated area. Risk of serious injury.

Handle the battery with care

as it contains sulphuric acid,

which  must  not  come  into

contact with eyes or skin. If

it does, wash the affected area with

plenty  of  cold  water.  If  necessary,

consult a doctor.
Ensure that naked flames, red hot

objects and sparks do not come into

contact with the battery as there is a

risk of explosion.
The engine may be hot when car-

rying out operations in close prox-

imity. In addition, the engine cooling

fan can come on at any moment.
Risk of injury.

5.29

ENG_UD27186_3

Batterie : dépannage (X95 - B95 - D95 - K95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

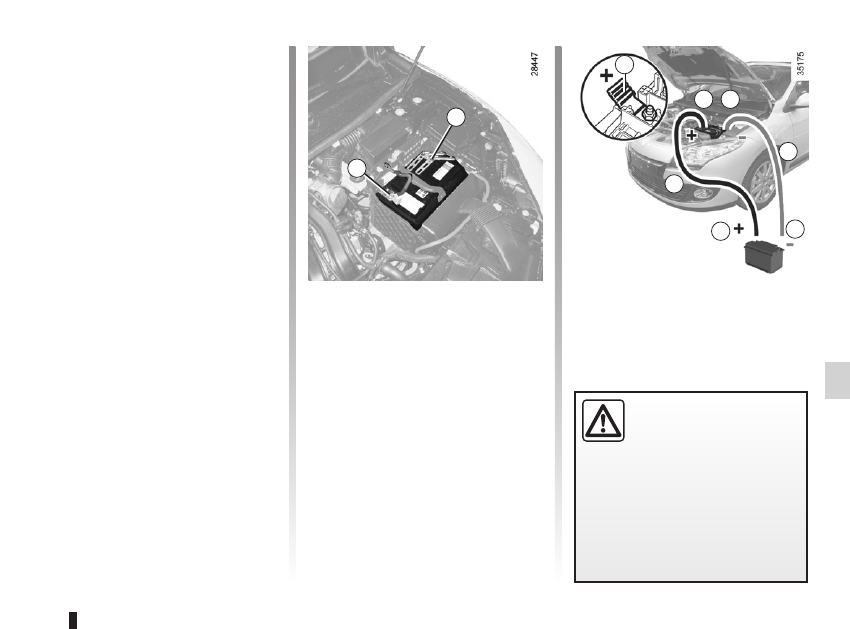

Connect  the  positive  cable  A  to  the

support on the (+) terminal, then to

the

 (+) terminal of the battery sup-

plying the current.
Connect the negative cable B to the (–)

terminal of the battery supplying the

current and then to the

 (–) terminal of

the discharged battery.
Start the engine, and as soon as it starts

running, disconnect cables A and B in

reverse order

( 4 - 3 - 2 - 1 ).

starting the vehicle using the

battery from another vehicle

If you have to use the battery from an-

other  vehicle  to  start,  obtain  suitable

jump leads (with a large cross section)

from an approved dealer or, if you al-

ready  have  jump  leads,  ensure  that

they are in perfect condition.
the two batteries must have an iden-

tical nominal voltage of 12 volts. The

battery  supplying  the  current  should

have a capacity (amp-hours, Ah) which

is at least the same as that of the dis-

charged battery.
Ensure that there is no risk of contact

between the two vehicles (risk of short

circuiting  when  the  positive  terminals

are connected) and that the discharged

battery  is  properly  connected.  Switch

off your vehicle ignition.
Start the engine of the vehicle supply-

ing the current and run it at an interme-

diate engine speed.

Battery: troubleshooting

(2/2)

Check that there is no con-

tact between leads A and B

and that the positive lead A

is  not  touching  any  metal

parts  on  the  vehicle  supplying  the

current.
Risk of injury and/or damage to the

vehicle.

1

4

1

1 4

2

3

a

B

battery (remote control) ........................(up to the end of the DU)

5.30

ENG_UD21632_2

Télécommande à radiofréquence : piles (L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Radio frequency remote control: battery

raDIO Frequency remOte cOntrOl: battery

remote controls

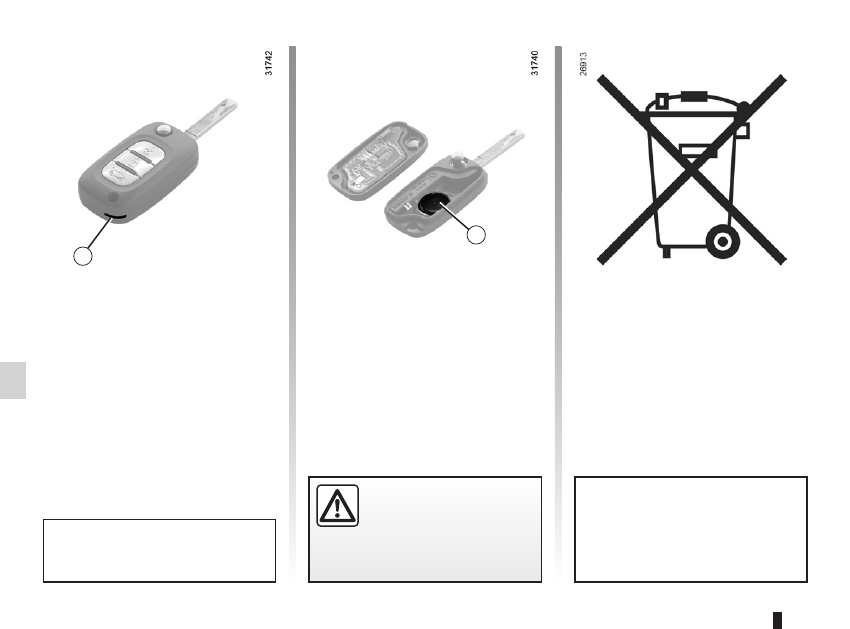

replacing the battery
Open the case at slot 1 using a coin,

and  replace  battery 2,  observing  the

polarity shown on the back of the cover.

note: It is not advisable to touch the

electrical circuit in the key cover when

replacing the battery.
Do not touch the battery or the contact

strips with your fingers. Use a soft cloth.

Do not dispose of your used

batteries in the countryside.

Give them to an organisa-

tion that collects and recy-

cles used batteries.

Batteries can be obtained from your

approved Dealer.
These batteries should have a serv-

ice life of approximately two years.

When refitting, ensure that the cover

is correctly clipped into place.

1

2

RENAULT card

battery .............................................(up to the end of the DU)

RENAULT card battery .........................(up to the end of the DU)

5.31

ENG_UD21014_4

Carte RENAULT : pile (X45 - H45 - X91 - B91 - K91 - X95 - B95 - D95 - E95 - K95 - J95 - R95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Operating faults

If the battery is too weak to ensure cor-

rect operation, you may start (insert the

RENAULT card in the card reader) and

lock/unlock the vehicle (refer to the in-

formation  on  “Locking/unlocking  the

doors” in Section 1).

RENAULT card: battery

renault carD: battery

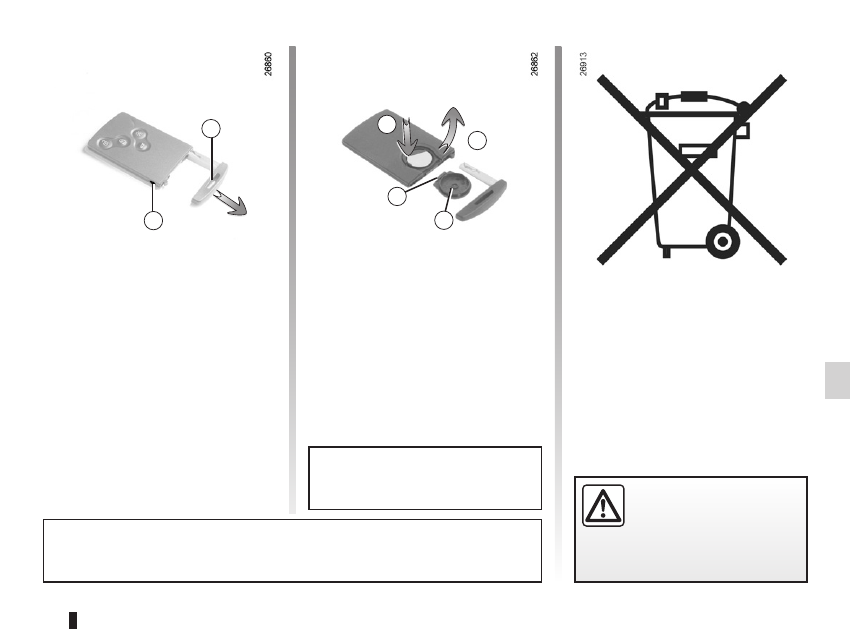

replacing the battery

When the message “Low card battery”

appears  on  the  instrument  panel,  re-

place the RENAULTcard battery, press

button 1, pulling on emergency key 2

then unclip cover 3 using tab 4.

Remove the battery by pressing on one

side  (movement A)  and  by  lifting  the

other (movement B) then replace it, en-

suring  the  polarity  and  model,  shown

on cover 3 are respected.

Do  not  throw  away  your

used batteries; give them to

an organisation responsible

for collecting and recycling

batteries.

1

2

When refitting, proceed in the reverse

order, then press one of the buttons on

the card four times, close to the vehicle:

the next time the vehicle is started, the

message will disappear.

note: it is not advisable to touch the

electronic  circuit  or  contacts  on  the

RENAULT card when replacing the bat-

tery.

a

B

3

The batteries are available from approved Dealers, and their service life approxi-

mately two years. Check that there is no dye on the battery: risk of an incorrect

electrical contact.

4

Check that the cover is clipped shut.

5.32

ENG_UD13703_1

Prééquipement radio (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Fitting a radio

FIttIng a raDIO

If your vehicle is not fitted with an audio

system, one can be fitted and locations

have been provided for:
–  the radio 1;

–  tweeter speakers 2;

–  bass speakers 3.
To install any equipment, please con-

sult an approved dealer.

radio location 1

Unclip the blanking cover. The aerial, +

and – supply and speaker wire connec-

tions are located behind it.

–  In all cases, it is very important to follow the manufacturer’s instructions care-

fully.

–  The specifications of the brackets and wires (available from our network) vary

depending on the equipment level of your vehicle and the type of radio.

  Consult an approved Dealer to find out the correct part number.
–  No work may be carried out on the vehicle’s electrical or radio circuits, except

by approved dealers: an incorrectly connected system may result in damage

being caused to the electrical equipment and/or the components connected to

it.

1

2

3

accessories...........................................(up to the end of the DU)

5.33

ENG_UD12965_3

Accessoires (S65 - X84 - B84 - C84 - E84 - L84 - K84 - J84 - X85 - B85 - C85 - S85 - X91 - B91 - K91 - D91 - B65 - C65 - K85 - X95 - B95 - D95 - J95 - R95 - X33 - X38 -

ENG_NU_891_892-7_L38-B32_Renault_5

Accessories

accessOrIes

use of transmission/

receiving devices

(telephones, cB

equipment etc.).

Telephones and CB equipment with

integrated aerials may cause inter-

ference  to  the  original  electronic

systems fitted to the vehicle: it is ad-

visable only to use equipment with

an external aerial.
Furthermore,  we  remind  you  of

the need to comply with the legis-

lation in force concerning the use

of such equipment.

electrical and electronic

accessories
– Connect  accessories

with  a  maximum  power  of

120 Watts only.

  Fire hazard.
–  No work may be carried out on

the  vehicle’s  electrical  or  radio

circuits,  except  by  approved

Dealers:  an  incorrectly  con-

nected  system  may  result  in

damage  being  caused  to  the

electrical  equipment  and/or  the

components connected to it;

–  if  the  vehicle  is  fitted  with  any

aftermarket  electrical  equip-

ment,  make  sure  that  the  unit

is correctly protected by a fuse.

Establish the rating and position

of this fuse.

Before fitting an electrical or

electronic  device  (particu-

larly for transmitters/receiv-

ers:  frequency  bandwidth,

power  level,  position  of  the  aerial

etc.),  ensure  that  it  is  compatible

with your vehicle.
Contact an approved dealer for this

information.

Fitting after-market

accessories

If you wish to install acces-

sories on the vehicle: con-

sult an approved dealer.

Also,  to  ensure  the  correct  opera-

tion  of  your  vehicle,  and  to  avoid

any risk to your safety, we recom-

mend that you use only specific ac-

cessories,  designed  for  your  vehi-

cle, which are the only accessories

for which the manufacturer will pro-

vide a warranty.

If you are using an anti-theft

device, only attach it to the

brake pedal.

wiper blades .........................................(up to the end of the DU)

wipers

blades .............................................(up to the end of the DU)

5.34

ENG_UD21380_4

Balais d’essuie-vitres (X95 - B95 - D95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Wipers (replacing blades)

wInDscreen wIPer BlaDes

replacing windscreen wiper

blades 1

with  the  ignition  on  and  engine

switched  off,  lower  the  windscreen

wiper  stalk  completely:  they  stop

slightly away from the bonnet.

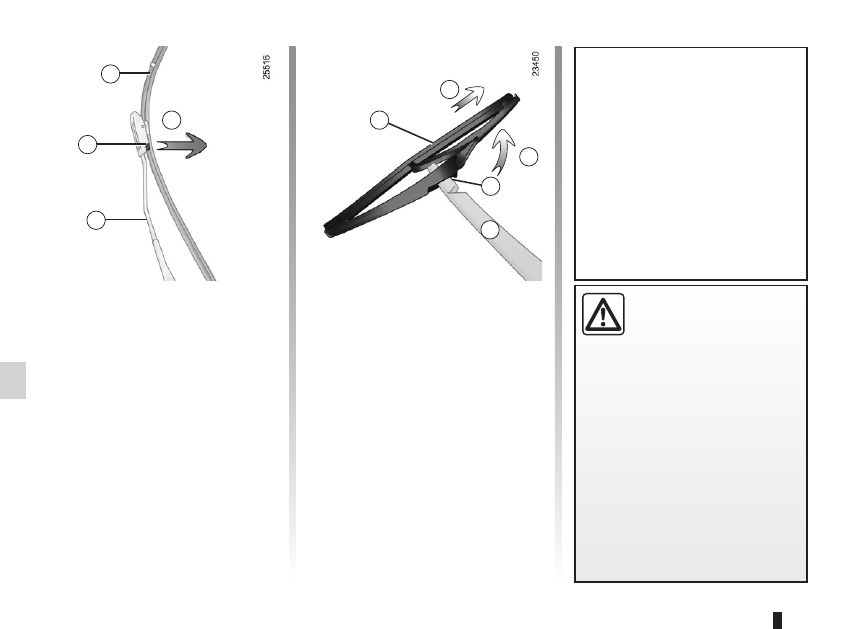

Lift  wiper  arm 3,  pull  tab 2  (move-

ment A) and push the blade upwards.
to refit

Slide  the  blade  along  the  arm  until  it

clips  on.  Make  sure  that  the  blade  is

correctly locked in position. Return the

windscreen wiper stalk to the park po-

sition.

1

2

3

Check  the  condition  of  the  wiper

blades. You are responsible for their

service life:

–  clean the blades, windscreen and

rear screen regularly with soapy

water;

–  do not use them when the wind-

screen or rear screen are dry;

–  free them from the windscreen or

rear screen when they have not

been used for a long time.

rear screen wiper blade 4

–  Lift wiper arm 6;
–  pivot blade 4 until some resistance is

met (movement C);

–  depending  on  the  vehicle,  press

tab 5, then remove the blade by pull-

ing it (movement B).

to refit
To refit the wiper blade, proceed in re-

verse order to removal. Make sure that

the blade is correctly locked in position.

4

5

B

c

a

6

– In  frosty  weather,  make

sure  that  the  wiper  blades

are  not  stuck  by  ice  (to

avoid the risk of the motor

overheating).

–   Check the condition of the wiper

blades.

Replace the wiper blades as soon

as  they  begin  to  lose  efficiency

(approximately once a year).

Whilst changing the blade, take care

not to drop the arm onto the window

after  it  has  been  removed  as  this

may break the window.

towing

breakdown ......................................(up to the end of the DU)

towing hitch...........................................(up to the end of the DU)

5.35

ENG_UD27187_3

Remorquage : dépannage (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Towing

tOwIng: breakdown

(1/2)

Before  towing,  insert  the  key  in  the

switch  or  the  RENAULT  card  in  the

reader to unlock the steering column:

depress  the  clutch  pedal,  select

first

gear (lever in position n or r for vehi-

cles with an automatic gearbox).
Reposition  the  lever  to  neutral  (posi-

tion N for vehicles fitted with an auto-

matic transmission)
The steering column is unlocked, power

is supplied to the accessory functions:

the vehicle lights can be used (hazard

warning  lights,  brake  lights  etc.).  At

night the vehicle must have its lights on.
Once you have finished towing, press

the  engine  start  button  twice  (risk  of

running down the battery).

The speed specified by current legis-

lation  for  towing  must  always  be  ob-

served.  If  your  vehicle  is  the  towing

vehicle,  do  not  exceed  the  maximum

towing  weight  for  your  vehicle  (refer

to  the  information  on  “Weights”  in

Section 6).

towing a vehicle with an

automatic gearbox

With the engine switched off, the trans-

mission  is  no  longer  lubricated.  It  is

preferable to tow this type of vehicle on

a trailer or tow it with the front wheels

off the ground.
under  exceptional  circumstances,

you  may  tow  the  vehicle  with  all  four

wheels on the ground, only going for-

ward, with the gear lever in the

n posi-

tion, and for a distance not exceeding

50 miles (80 km).

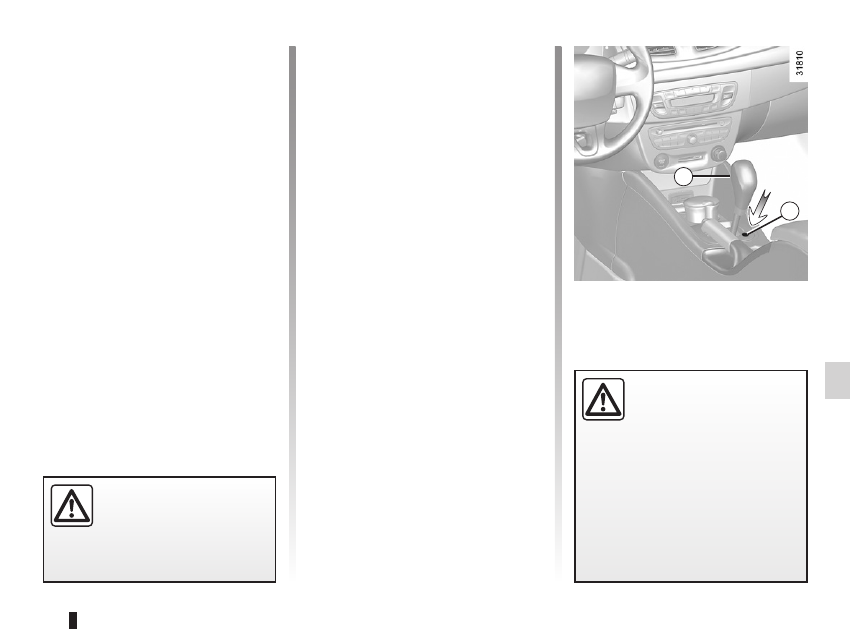

If  the  lever  is  stuck  in

P

even  though  you  are  de-

pressing  the  brake  pedal,

the  lever  can  be  released

manually. To do this, insert a rigid

rod in the hole 2, press the rod and

unlocking  button 1  located  on  the

lever simultaneously.

1

2

Do not remove the key from

the  ignition  switch  or  the

RENAULT  card  from  the

reader during towing.

5.36

ENG_UD27187_3

Remorquage : dépannage (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

tOwIng: breakdown

(2/2)

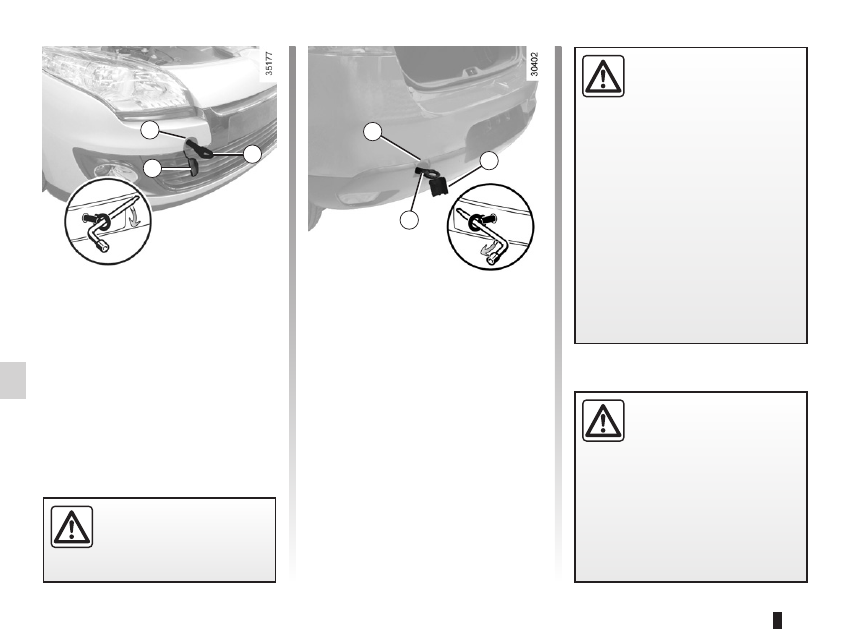

Only  use  the  front  4  and  rear  5

towing points.
These towing points may only be used

for towing: never use them for lifting the

vehicle directly or indirectly.

access to towing points

Unclip  the  cover 3  or 6  by  sliding  a

flat tool (or the key integrated with the

Renault card) under the cover.
screw  in  towing  hitch 7  fully:  as

much as possible by hand at first, then

finish by tightening it using the wheel-

brace.
Use only towing hitch 7 and the wheel-

brace located under the luggage com-

partment  carpet  in  the  tool  kit  (refer

to  the  information  on  the  “Tool  kit”  in

Section 5).

When  the  engine  is

stopped, steering and brak-

ing  assistance  are  not  op-

erational.

Do not leave the tools unse-

cured inside the vehicle as

they may come loose under

braking.

After  use,  check  that  all  the  tools

are correctly clipped into the tool kit,

then, depending on the vehicle, po-

sition it correctly in its housing.
Risk of injury.

5

6

7

– Use  a  rigid  towing  bar.

If  a  rope  or  cable  is  used

(where the law allows this),

the  vehicle  being  towed

must be able to brake.

–  A vehicle must not be towed if it is

not fit to be driven.

–  Avoid  accelerating  or  braking

suddenly  when  towing,  as  this

may  result  in  damage  being

caused to the vehicle.

–  When towing a vehicle, it is ad-

visable  not  to  exceed

30 mph

(50 km/h).

3

7

4

operating faults .....................................(up to the end of the DU)

faults

operating faults ...............................(up to the end of the DU)

5.37

ENG_UD17941_2

Anomalies de fonctionnement (X85 - L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Operating faults

OPeratIng Faults

(1/8)

the following advice will enable you to carry out quick, temporary repairs. For safety reasons you should always contact

an approved dealer as soon as possible.

using the renault card

POssIBle causes

actIOn requIreD

The RENAULT card does not lock or

unlock the doors.

Card battery is flat.

Use the emergency key (refer to the in-

formation  on  the  “integrated  key”  in

Section 1).

Use of appliances operating on the same

frequency as the card (mobile phone, etc.).

Stop using the equipment or use the emer-

gency key (refer to the information on the

“integrated key” in Section 1).

Vehicle located in a high electromagnetic

radiation zone.

Discharged battery.

Replace  the  battery.  You  can  still  lock/

unlock and start your vehicle (refer to the

information  on  “Locking/unlocking  the

doors” in Section 1 and “Starting/Stopping

the engine” in Section 2).

The remote control does not lock or

unlock the doors.

The remote control battery is flat.

Use the emergency key.

Use of appliances operating on the same

frequency  as  the  remote  control  (mobile

phone, etc.).

Stop using the devices or use the key.

Vehicle located in a high electromagnetic

radiation zone.

Discharged battery.

Replace  the  battery.  You  can  still  lock/

unlock and start your vehicle (refer to the

information  on  “Locking/unlocking  the

doors” in Section 1 and “Starting/Stopping

the engine” in Section 2).

5.38

ENG_UD17941_2

Anomalies de fonctionnement (X85 - L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

OPeratIng Faults

(2/8)

the starter is activated

POssIBle causes

actIOn requIreD

There is no response, the warning lights

fail to light up and the starter does not

turn.

Discharged battery.

Connect another battery to the faulty bat-

tery.

Battery unserviceable.

Replace battery.

Warning lights go dim and starter turns

very slowly.

Battery terminals not tight,

battery terminals corroded.

Retighten,  reconnect  or  clean  them  if

they are oxidised.

Battery discharged or unserviceable.

Connect another battery to the faulty bat-

tery.  Refer  to  the  paragraph  “Battery:

troubleshooting” in section 5 or replace

the battery if necessary.

Do not push the vehicle if the steering

column is locked.















Content   ..  11  12  13  14   ..
