Niveau huile moteur : appoint/remplissage (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_4

Engine oil change

engine Oil level: topping up/filling

(2/2)

engine Oil CHAnge

Oil change

Service  interval:  refer  to  the

Maintenance Document for your vehi-

cle.

Average capacities for oil change

including oil filter

(for information)
1.6 16v engine: 5.0 litres

2.0 16v engine: 4.4 litres

1.5 dCi engine : 4.5 litres
engine oil grade
Refer to the Maintenance Document for

your vehicle.

engine oil change: if you

are  changing  the  oil  when

the engine is hot, be careful

not to scald yourself if the

oil overflows.

Filling:  take  care  when

topping  up  the  oil  that

no  oil  drips  onto  engine

components  -  risk  of  fire.

Remember to refit the cap securely

as there is a risk of fire if oil splashes

onto hot engine components.

Never run the engine in an

enclosed space as exhaust

gases are poisonous.

Consult  your  approved  Dealer  at

once if you notice an abnormal or

repeated  drop  in  any  of  the  fluid

levels.

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

4.8

ENG_UD18857_2

Niveaux / filtres (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_4

Levels:

engine coolant

levelS

(1/3)

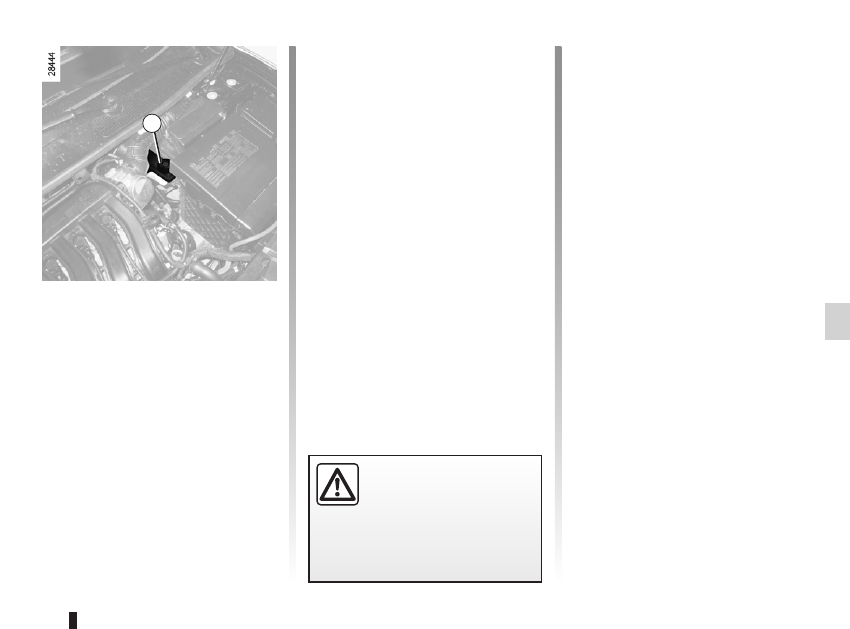

Coolant

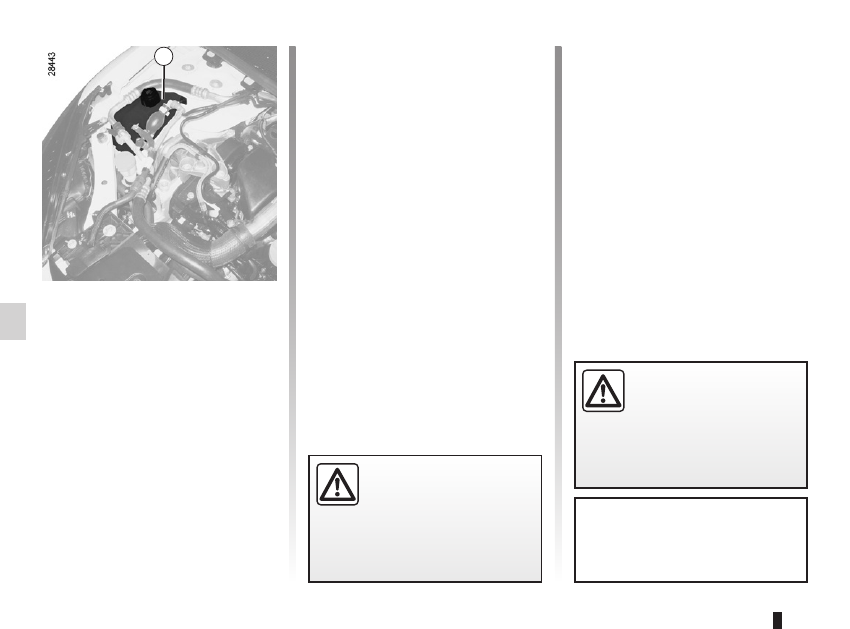

The  level  is  checked  with  the  engine

switched  off  and  on  flat  ground.  The

level

when cold must be between the

“MIN” and “MAX” marks on coolant res-

ervoir 1.
Top this level up

when cold before the

“MIN” mark is reached.

Checking intervals
Check  the  coolant  level  regularly


(very  severe  damage  is  likely  to  be

caused  to  the  engine  if  it  runs  out  of

coolant).
If the level needs to be topped up, only

use products approved by our Technical

Department which ensure:
–  protection against freezing;
–  anticorrosion protection of the cool-

ing system.

No  operations  should  be

carried  out  on  the  cooling

circuit  when  the  engine  is

hot.

Risk of burns.

Consult  your  approved  dealer  at

once if you notice an abnormal or

repeated  drop  in  any  of  the  fluid

levels.

1

Replacement intervals
Refer to the Maintenance Document for

your vehicle.

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

4.9

ENG_UD18857_2

Niveaux / filtres (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_4

brake fluid

levelS

(2/3)

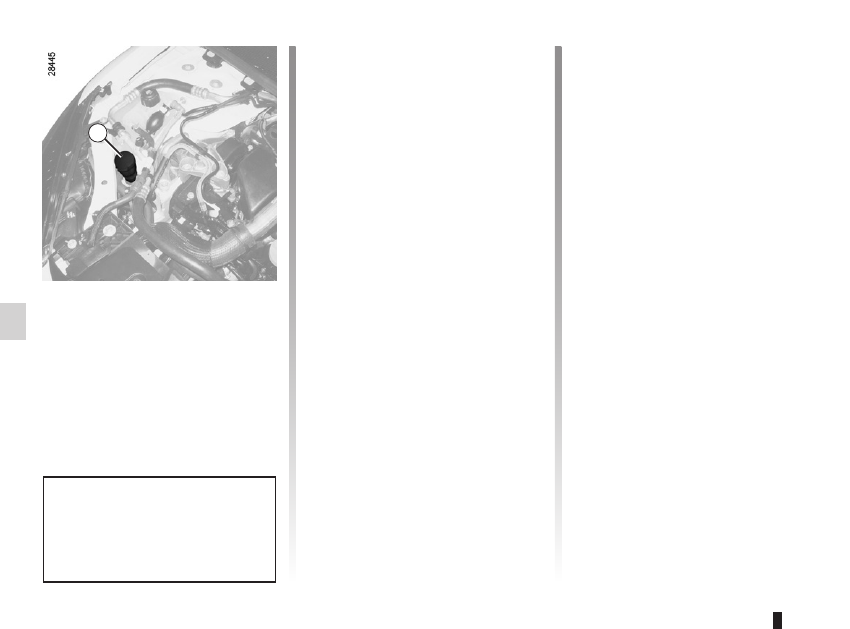

Brake fluid level

The level should be read with the engine

switched off and on level ground. This

should be checked frequently, and im-

mediately if you notice even the slight-

est loss in braking efficiency.

level 2
It  is  normal  for  the  level  to  drop  as

the linings become worn, but it should

never drop below the

Min line.

If you wish to check the disc and drum

wear  yourself,  you  should  obtain  the

document explaining the checking pro-

cedure  from  our  network  or  from  the

manufacturer’s website.

topping up
After any operation on the hydraulic cir-

cuit, a specialist must replace the fluid.
Only  use  fluids  approved  by  our

Technical Department (and taken from

a sealed container).

Replacement intervals
Refer  to  the  Maintenance  Service

Booklet for your vehicle.

2

The  engine  may  be  hot

when  carrying  out  opera-

tions  in  close  proximity.  In

addition, the engine cooling

fan can come on at any moment.
Risk of injury.

4.10

ENG_UD18857_2

Niveaux / filtres (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_4

windscreen/headlight washer reservoir

Filters

levelS

(3/3)

FilteRS

Windscreen/headlight washer

reservoir

topping up
Open cap 3, fill until you can see the

fluid, then refit the cap.

liquid
Screen wash product (product with an-

tifreeze in winter).

Jets
Use a tool such as a needle to adjust

the  height  of  the  windscreen  washer

jets.

nOte
Depending  on  the  vehicle,  to  find

out the fluid level, open cap 1 and

pull out the dipstick.

Filters

The replacement of filter elements (air

filter, cabin filter, diesel fuel filter, etc.)

is scheduled in the maintenance opera-

tions for your vehicle.
Replacement  intervals  for  filter  el-

ements:  refer  to  the  Maintenance

Service Booklet for your vehicle.

3

tyre pressure.........................................(up to the end of the DU)

tyre pressures .......................................(up to the end of the DU)

tyres ......................................................(up to the end of the DU)

4.11

ENG_UD6333_1

Pression de gonflage des pneumatiques (X95 - B95 - D95 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_4

Tyre Pressure

tyRe pReSSURe

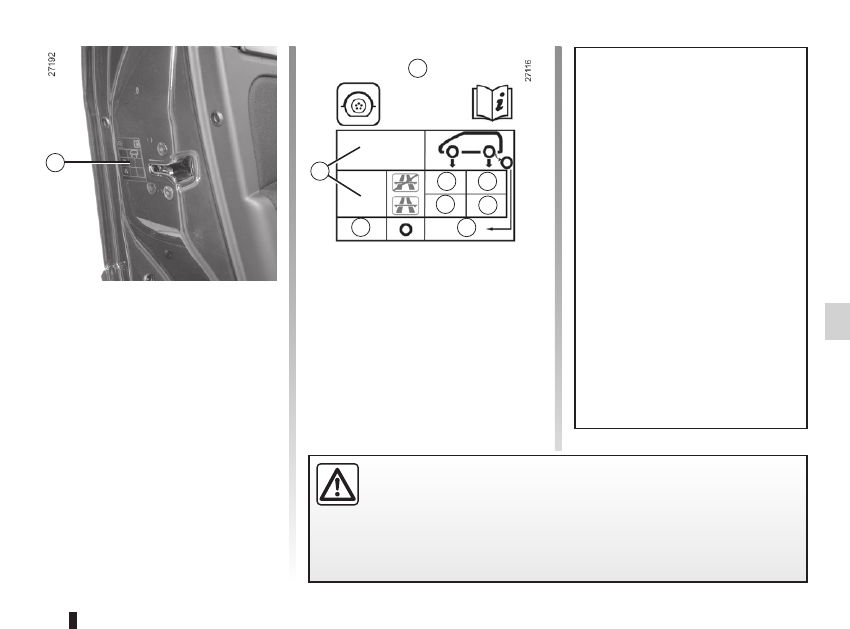

The  tyre  pressure  is  indicated  on

label A affixed to the edge of the driv-

er’s door. Open the door to read it.
B: dimension of the tyres fitted to the

vehicle.
C: tyre pressures for the front wheels

(non-motorway).
D: tyre pressures for the rear wheels

(non-motorway).
E: tyre pressures for the front wheels

(motorway).

F:  tyre  pressures  for  the  rear  wheels

(motorway).
G:  tyre  pressure  for  the  emergency

spare wheel.
H: emergency spare wheel tyre dimen-

sion if different to the four tyres fitted to

the vehicle.

tyre  safety  and  use  of  snow

chains
Refer to the information on “Tyres”

in Section 5 for the servicing con-

ditions and, depending on the ver-

sion, the use of chains.
Special note
For  vehicles  used  fully  laden


(maximum  permissible  all-up

weight)

and towing a trailer. The

maximum  speed  must  be  limited

to

60 mph (100 km/h) and the tyre

pressure increased by

0.2 bar.

Refer to the information on “Weights”

in Section 6.

C

D

F

e

g

A

H

A

B

When they need to be replaced, only tyres of the same make, size, type

and profile should be used.
tyres fitted to the vehicle should either be identical to those fitted

originally  or  conform  to  those  recommended  by  your  approved

dealer.

battery...................................................(up to the end of the DU)

4.12

ENG_UD13687_1

Batterie (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_4

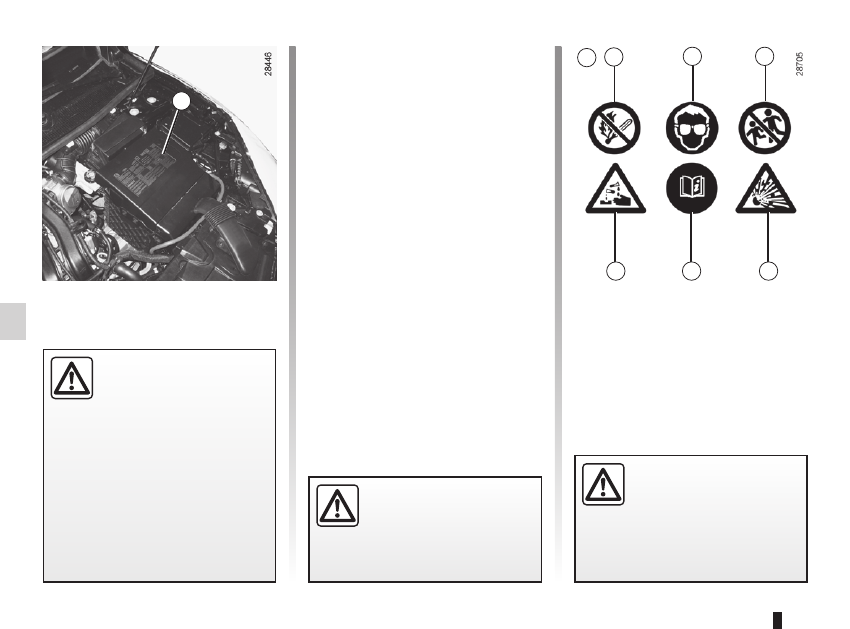

The  battery 1  does  not  require  any

maintenance.

label A

Observe the indications on the battery:

– 2  naked flames and smoking forbid-

den;

– 3 eye protection required;

– 4 keep away from children;

– 5 explosive materials;

– 6 refer to the handbook;

– 7 corrosive materials.

Battery

The  battery  is  a

specific

type,  please  ensure  it  is

replaced  with  the  same

type. Consult an approved

dealer.

Handle the battery with care

as it contains sulphuric acid,

which  must  not  come  into

contact with eyes or skin. If

it does, wash the affected area with

plenty  of  cold  water.  If  necessary,

consult a doctor.
Ensure that naked flames, red hot

objects and sparks do not come into

contact with the battery as there is a

risk of explosion.

BAtteRy

Depending  on  the  vehicle,  a  system

continuously checks the battery charge

status. If the level drops, the message

“Battery low start engine” is displayed

on the instrument panel. In this case,

start  the  engine.  Then  the  message

“Battery  charging”  appears  on  the  in-

strument panel for the duration of the

charging time.
The charge status of your battery can

decrease especially if you use your ve-

hicle:
–  for short journeys;
–  for driving in town;
–  when the temperature drops;
–  after  extended  use  of  consumers

(radio etc.) with the engine switched

off.

Replacing the battery
As this operation is complex, we advise

you to contact an approved Dealer.

1

The  engine  may  be  hot

during  operations  in  close

proximity.  In  addition,  the

engine  cooling  fan  may

start at any moment.
Risk of injury.

A 2

3

4

5

6

7

maintenance:

bodywork ........................................(up to the end of the DU)

washing ................................................(up to the end of the DU)

paintwork

maintenance ...................................(up to the end of the DU)

anti-corrosion protection ........................................(current page)

4.13

ENG_UD26811_2

Entretien de la carrosserie (peinture mate) (X44 - X77 - J77 - X85 - B90 - X61 - TEST - X77 ph2 - X95 - B95 - D95 - K95 - J95 - R95 - L90 Ph2 - F90 Ph2 - R90 Ph2 - X62

ENG_NU_891_892-7_L38-B32_Renault_4

Bodywork maintenance

BODyWORk MAintenAnCe

(1/2)

you should

Wash  your  car  frequently,

with  the

engine off, with cleaning products rec-

ommended by the manufacturer (never

use  abrasive  products).  Rinse  thor-

oughly beforehand with a jet:

–   spots  of  tree  resin  and  industrial

grime;

–   mud in the wheel arches and under-

neath  the  body  which  forms  damp

patches;

–

bird  droppings,  which  cause  a

chemical reaction with the paint that

rapidly discolours paintwork and

may even cause the paint to peel

off;

   wash  the  vehicle

immediately  to

remove these marks since it is im-

possible to remove them by polish-

ing;

–   salt, particularly in the wheel arches

and underneath the body after driv-

ing in areas where the roads have

been gritted.

Remove any plant matter (resin, leaves,

etc.) from the vehicle regularly.

What you should not do

Do  not  degrease  or  clean  mechani-

cal components (e.g. the engine com-

partment), underneath the body, parts

with hinges (e.g. inside the doors) and

painted  plastic  external  fittings  (e.g.

bumpers)  using  high-pressure  clean-

ing equipment or by spraying on prod-

ucts  not  approved  by  our  Technical

Department. Doing this could give rise

to corrosion or operational faults.
Wash the vehicle in bright sunlight or

freezing temperatures.
Do not scrape off mud or dirt without

pre-wetting.
Allow dirt to accumulate on the exterior.
Allow rust to form following minor im-

pacts.
Do not use solvents not approved by

our  Technical  Department  to  remove

stains as this could damage the paint-

work.
Do not drive in snow or muddy condi-

tions without washing the vehicle, par-

ticularly  under  the  wheel  arches  and

body.

A  well-maintained  vehicle  will  last

longer. It is therefore recommended to

maintain the exterior of the vehicle reg-

ularly.
Your vehicle has been treated with very

effective  anti-corrosion  products.  It  is

nevertheless subject to various outside

influences.

Corrosive agents in the atmosphere

–   atmospheric  pollution  (built-up  and

industrial areas),

–   saline  atmospheres  (near  the  sea,

particularly in hot weather),

–   seasonal and damp weather condi-

tions (e.g. road salt in winter, water

from road cleaners, etc.).

Minor impacts
Abrasive action

Dust and sand in the air, mud, road grit

thrown up by other vehicles, etc.
You should take a number of minor pre-

cautions in order to safeguard your ve-

hicle against such risks.

4.14

ENG_UD26811_2

Entretien de la carrosserie (peinture mate) (X44 - X77 - J77 - X85 - B90 - X61 - TEST - X77 ph2 - X95 - B95 - D95 - K95 - J95 - R95 - L90 Ph2 - F90 Ph2 - R90 Ph2 - X62

ENG_NU_891_892-7_L38-B32_Renault_4

Respect local regulations about wash-

ing vehicles (e.g. do not wash your ve-

hicle on a public highway).
Observe the vehicle stopping distances

when driving on gravelled surfaces to

prevent paint damage.
Repair, or have repaired quickly, areas

where the paint has been damaged, to

prevent corrosion spreading.
Remember to visit the body shop pe-

riodically  in  order  to  maintain  your

anti-corrosion  warranty.  Refer  to  the

Maintenance Document.
If  it  is  necessary  to  clean  mechani-

cal  components,  hinges,  etc.,  spray

them  with  products  approved  by  our

Technical Department to protect them

after they have been cleaned.

BODyWORk MAintenAnCe

(2/2)

We have selected special products

to care for your vehicle and you can

obtain these from the manufactur-

er’s accessory outlets.

Using a roller type car wash

Return  the  windscreen  wiper  stalk  to

the Park position (refer to the informa-

tion on the “Windscreen washer, wiper”

in  Section  1).  Check  the  mounting  of

external accessories, additional lights

and mirrors, and ensure that the wiper

blades are secured with adhesive tape.

Remove  the  radio  aerial  mast  if  your

vehicle is fitted with this equipment.

Remember to remove the tape and refit

the antenna after washing.

Cleaning the headlights

As the headlights are made of plastic

“glass”, use a soft cloth or cotton wool

to  clean  them.  If  this  does  not  clean

them  properly,  moisten  the  cloth  with

soapy water, then wipe clean with a soft

damp cloth or cotton wool.

Finally, carefully dry off with a soft dry

cloth.
Cleaning products containing alco-

hol must not be used.

vehicles with a matte paint

finish

This type of paint requires certain pre-

cautions.

Do not do the following
–   use wax-based products (polishing);

–   rub hard;

–   wash the vehicle in a roller-type car

wash;

–   wash the vehicle using a high-pres-

sure device;

–   attach stickers to the paintwork (risk

of leaving marks).

you should do the following
Wash the vehicle by hand using plenty

of water, using a soft cloth or a gentle

sponge.

maintenance:

interior trim ......................................(up to the end of the DU)

interior trim

maintenance ...................................(up to the end of the DU)

cleaning:

inside the vehicle ............................(up to the end of the DU)

4.15

ENG_UD22866_8

Entretien des garnitures intérieures (X35 - X45 - X65 - J77 - X81 - J81 - X85 - X91 - B91 - K91 - D91 - X83 - X61 - X77 ph2 - X95 - B95 - D95 - E95 - K95 - J95 - R95 -

ENG_NU_891_892-7_L38-B32_Renault_4

Interior trim maintenance

glass instrument panel

(e.g.  instrument  panel,  clock,  exterior

temperature display, radio display, etc.)
Use a soft cloth (or cotton wool).

If this does not clean it properly, use a

soft cloth (or cotton wool) slightly mois-

tened with soapy water and then wipe

clean with a soft damp cloth or cotton

wool.

Finally,

carefully dry off with a soft dry

cloth.
Cleaning products containing alco-

hol must not be used under any cir-

cumstances.

Seat belts

These must be kept clean.

Use products selected by our Technical

Department  (Approved  outlets)  or

warm, soapy water and a sponge and

wipe with a dry cloth.

Detergents or dyes must not be used

under any circumstances.

inteRiOR tRiM MAintenAnCe

(1/2)

textiles (seats, door trim, etc)

Vacuum-clean the textiles

regularly.

liquid stain
Use soapy water.
Dab lightly (never rub) with a soft cloth,

rinse and remove the excess.

Solid or pasty stain
Carefully  remove  the  excess  solid  or

pasty  material

immediately  with  a

spatula (working from the edges to the

centre to avoid spreading the stain).

Clean as for a liquid stain.

Special instructions for sweets or

chewing gum
Put an ice cube on the stain to solidify

it, then proceed as for a solid stain.

A  well-maintained  vehicle  will  last

longer. It is therefore recommended to

maintain the interior of the vehicle regu-

larly.
A  stain  should  always  be  dealt  with

swiftly.
Whatever type of stain is on the trim,

use

cold (or warm) soapy water with

natural soap.
Detergents (washing-up liquid, pow-

dered products, alcohol-based prod-

ucts) should not be used.
Use a soft cloth.
Rinse and soak up the excess.

For  further  recommendations  for

maintaining  the  interior,  and/or  for

any  unsatisfactory  results,  please

see an authorised dealer.

4.16

ENG_UD22866_8

Entretien des garnitures intérieures (X35 - X45 - X65 - J77 - X81 - J81 - X85 - X91 - B91 - K91 - D91 - X83 - X61 - X77 ph2 - X95 - B95 - D95 - E95 - K95 - J95 - R95 -

ENG_NU_891_892-7_L38-B32_Renault_4

You  are  strongly  recom-

mended  not  to  use  high-

pressure or spray cleaning

equipment  inside  the  pas-

senger  compartment:  use  of  such

equipment could impair the correct

functioning of the electrical or elec-

tronic components in the vehicle, or

have other detrimental effects.

inteRiOR tRiM MAintenAnCe

(2/2)

you should not:

You  are  strongly  advised  not  to  po-

sition  objects  such  as  deodorants,

scents, etc. near air vents, as this could

damage your dashboard trim.

Removal/replacing removable

equipment originally fitted in

the vehicle

If  you  need  to  remove  equipment  in

order  to  clean  the  passenger  com-

partment (for example, mats), always

ensure  that  they  are  correctly  refitted

and are the right way around (the driv-

er’s mat should be fitted on the driver’s

side, etc.) and fit them with the compo-

nents supplied with the equipment (for

example, the driver mat should always

be fixed using the pre-fitted mounting

components).
With the vehicle stationary, ensure that

nothing  will  impede  driving  (anything

obstructing the pedals, heel wedged by

the mat, etc.).

5.1

ENG_UD27184_7

Sommaire 5 (L38 - X38 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Section 5: Practical advice

Puncture  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.2

Emergency spare wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.2

Tyre inflation kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.4

Tool kit (jack, wheelbrace, etc.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.7

Wheel trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.8

Changing a wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.9

Tyres (tyre and wheel safety, use in winter)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.11

Headlights (changing bulbs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.14

Rear lights (changing bulbs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.19

Indicator lights (changing bulbs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.23

Interior lights (changing bulbs)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.24

Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.26

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.28

Radio frequency remote control unit: battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.30

RENAULT card: battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.31

Fitted audio equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.32

Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.33

Wipers (replacing blades) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.34

Towing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.35

Operating faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.37

puncture................................................(up to the end of the DU)

emergency spare wheel .......................(up to the end of the DU)

5.2

ENG_UD21743_3

Crevaison (L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Puncture

Emergency spare wheel

Puncture, emergency sPare wheel

(1/2)

In the event of a puncture,

depending on the vehicle,

you will have:

An emergency spare wheel or tyre in-

flation kit (refer to the information on the

following pages).

special note:
The  tyre  pressure  monitor  function

does not check the emergency spare

wheel (the wheel replaced by the emer-

gency spare wheel disappears from the

instrument panel display). Refer to the

information on the “Tyre pressure moni-

tor” in Section 2.

If the emergency spare wheel has been stored for several years, have it

checked by your Dealer to ensure that it is safe to use.

Vehicles fitted with an emergency spare wheel smaller than the

four other wheels:
–  Never fit more than one emergency spare wheel to the same vehicle.
–  Replace the emergency spare wheel as soon as possible with a wheel with the

same dimensions as the original.

–  When this is fitted to the vehicle, which must only be a temporary measure, the

driving speed must not exceed the speed indicated on the label on the wheel.

–  Fitting an emergency spare wheel may alter the way the vehicle usually runs.

Avoid sudden acceleration or deceleration and reduce your speed when cor-

nering.

–  If you need to use snow chains, fit the emergency spare wheel to the rear axle

and check the tyre pressure.

5.3

ENG_UD21743_3

Crevaison (L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

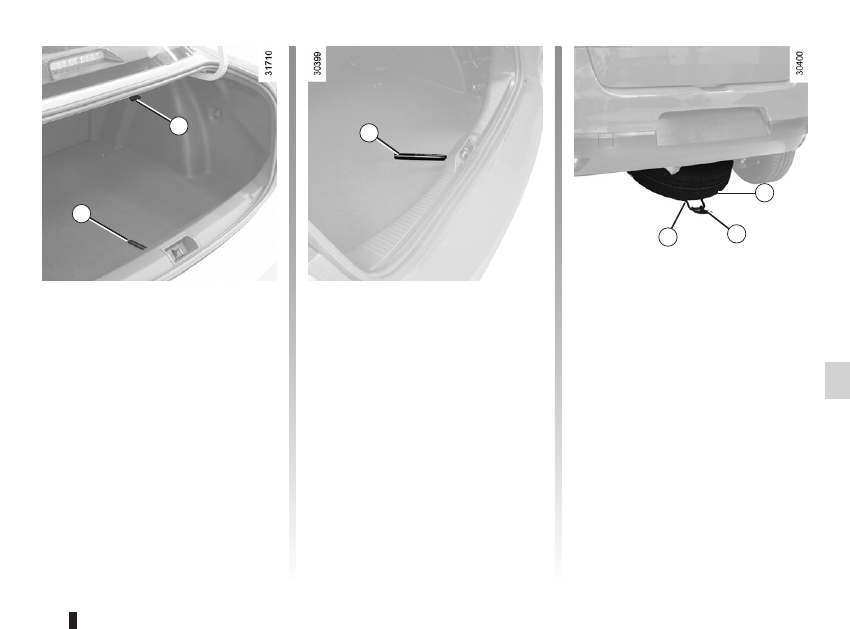

to store the wheel in the cage
–  Make sure the wheel is correctly po-

sitioned  in  the  cage,  valve  facing

down.

–  Reposition the cage using handle 5

and  retighten  the  nut  using  wheel-

brace 3 to refit the assembly.

–  Make sure it is correctly locked.

emergency spare wheel, five-

door version

This is stored in cage 6 under the floor

at the rear of the vehicle.

to access emergency spare wheel 4
–  Open the tailgate;

–  Undo  the  nut  using  wheelbrace  3

from the tool kit in the luggage com-

partment (refer to the information on

the “Tool kit” in Section 5);

–  Detach the cage using handle 5;

–  Release  the  emergency  spare

wheel.

4

5

3

6

1

2

emergency spare wheel,

four-door version

This is located in the luggage compart-

ment. To access it:
–  open the tailgate;
–  lift the luggage compartment carpet

using tab 1 and attach it to hook 2;

–  depending  on  the  vehicle,  remove

the blanking cover;

–  unscrew the central mounting;
–  remove the emergency spare wheel.

Puncture, emergency sPare wheel

(2/2)

tyre inflation kit......................................(up to the end of the DU)

5.4

ENG_UD21559_4

Kit de gonflage (X95 - B95 - D95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

Tyre inflation kit

tyre Pressure KIt

(1/3)

The kit is only approved for

inflating the tyres of the ve-

hicle  originally  equipped

with the kit.

It  must  never  be  used  to  inflate

the tyres of another vehicle, or any

other inflatable object (rubber ring,

rubber boat, etc.).
Avoid  spillage  on  skin  when  han-

dling the repair liquid bottle. If drop-

lets do leak out, rinse them off with

plenty of water.
Keep the repair kit away from chil-

dren.
Do not dispose of the empty bottle

in the countryside. Return it to your

approved dealer or to a recycling or-

ganisation.
The  bottle  has  a  limited  service

life which is indicated on its label.

Check the expiry date.
Contact an approved dealer to re-

place  the  inflation  tube  and  repair

product bottle.

a

B

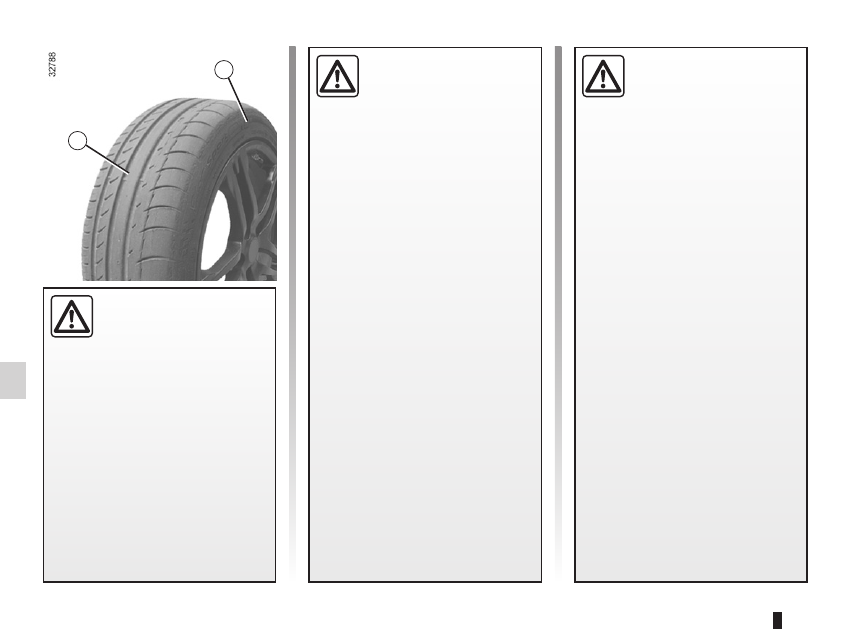

The  kit  repairs  tyres  when

tread A  has  been  dam-

aged  by  objects  smaller

than 4 mm. It cannot repair

all types of puncture, such as cuts

larger  than  4  mm,  or  cuts  in  tyre

sidewall B.
Ensure also that the wheel rim is in

good condition.
Do  not  pull  out  the  foreign  body

causing the puncture if it is still in

the tyre.

Do  not  attempt  to  use  the

inflation  kit  if  the  tyre  has

been damaged as a result

of driving with a puncture.

You should therefore carefully check

the  condition  of  the  tyre  sidewalls

before any operation.
Driving  with  underinflated,  flat  or

punctured tyres can be dangerous

and may make the tyre impossible

to repair.
this repair is temporary
A  tyre  which  has  been  punctured

should always be inspected (and re-

paired, where possible) as soon as

possible by a specialist.
When taking a tyre which has been

repaired using this kit to be replaced,

you must inform the specialist.
When driving, vibration may be felt

due  to  the  presence  of  the  repair

product injected into the tyre.

5.5

ENG_UD21559_4

Kit de gonflage (X95 - B95 - D95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

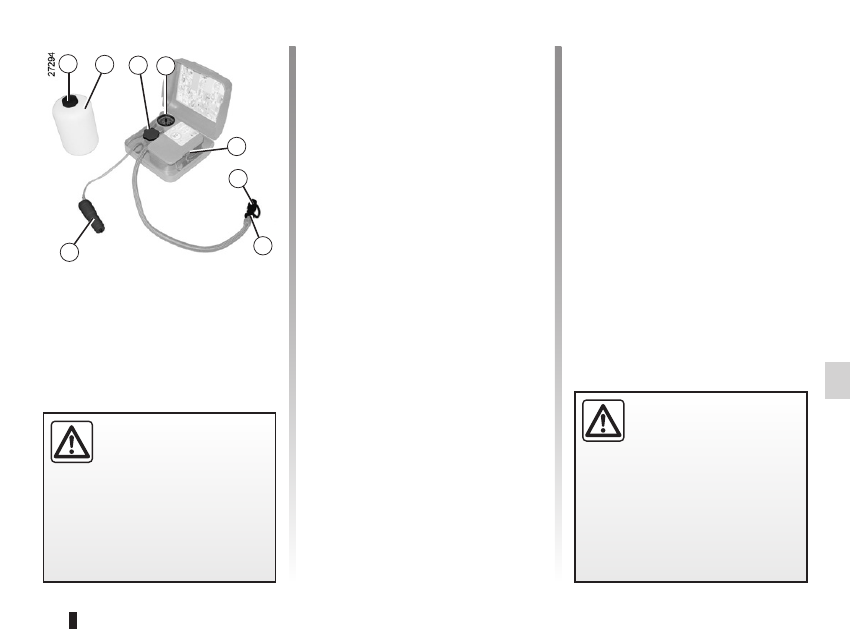

Depending on the vehicle, remove the

central partition in the storage compart-

ment to access the inflation kit.
Open the kit, remove caps 1 and 3 (the

cap

must  not  be  removed  from  the

bottle) then screw bottle 2 to its base 3.
with  the  engine  running  and  the

parking brake applied,
–  unscrew the valve cap on the wheel

concerned  and  screw  inflation

adapter 6 onto the valve;

–  connect adapter 8 to the accessories

socket on the dashboard of the vehi-

cle;

–  press switch 5 to inflate the tyre to

the recommended pressure (check

the label affixed to the edge of the

driver’s door);

–  after a maximum of 5 minutes, stop

inflating and read the pressure (on

pressure gauge 4);
note:  while  the  bottle  is  emptying

(approximately  30  seconds),  pres-

sure  gauge 4  will  briefly  indicate  a

pressure of 6 bar, then the pressure

will drop.

tyre Pressure KIt

(2/3)

1

4

3

5

6

7

8

2

–  adjust  the  pressure:  to  increase

it,  continue  inflating  with  the  kit,  to

reduce  it,  turn  button 7  located  on

the inflation adapter.

If a minimum pressure of 1.8 bar is

not reached after 15 minutes, repair

is not possible; do not drive the ve-

hicle but contact an approved dealer.

Depending on the vehicle, in the event

of a puncture, use the kit located under-

neath the luggage compartment carpet.

Before  using  this  kit,  park

the  vehicle  at  a  sufficient

distance from traffic, switch

on  the  hazard  warning

lights, apply the handbrake, ask all

passengers to leave the vehicle and

keep them away from traffic.

If the vehicle is parked on

the hard shoulder, you must

warn  other  road  users  of

your  vehicle’s  presence

with a warning triangle or with other

devices as per the legislation apply-

ing to the country you are in.

5.6

ENG_UD21559_4

Kit de gonflage (X95 - B95 - D95 - L38 - X38 - X32 - B32 - Renault)

ENG_NU_891_892-7_L38-B32_Renault_5

tyre Pressure KIt

(3/3)

–  affix driving recommendation label 9

to the dashboard where it can easily

be seen by the driver;

–  store the kit;
–  after the first inflation procedure the

tyre will still be leaking; it is vital to

drive in order to plug the hole;

–  start  immediately  and  drive  at  be-

tween  12  and  36  mph  (20  and

60  km/h)  to  distribute  the  product

evenly throughout the tyre, stopping

after a distance of 2 miles (3 kilome-

tres) to check the pressure;

–  If the pressure is above 1.3 bar but

lower than the recommended pres-

sure,  readjust  it  (refer  to  the  label

affixed  to  the  edge  of  the  driver’s

door),  otherwise  contact  an  ap-

proved dealer: repair is not possible.

note: after using the inflation kit, you

should visit an approved Dealer to re-

place the inflation hose and the bottle

of repair product.

Precautions when using the

kit

The kit should not be operated for more

than 15 consecutive minutes.

Nothing  should  be  placed

around  the  driver’s  feet

as  such  objects  may  slide

under  the  pedals  during

sudden  braking  manoeuvres  and

obstruct their use.

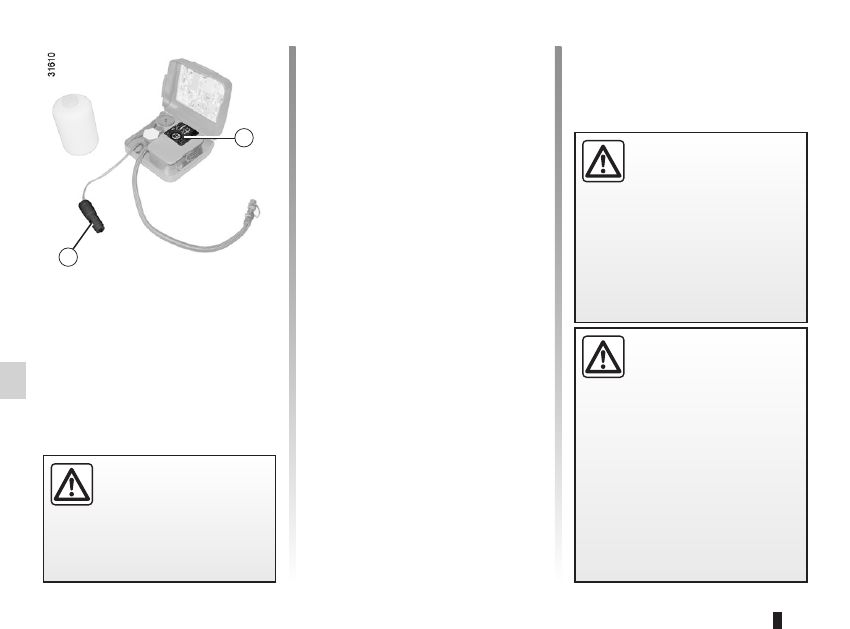

9

8

Once the tyre is inflated correctly:

–  stop using the kit;
–  close the integrated cap on the bottle

again;

–  disconnect adapter 8;

Following repair with the kit,

do  not  travel  further  than

120 miles (200 km). In addi-

tion, reduce your speed and

under  no  circumstances  exceed

48  mph  (80  km/h).  The  sticker,

which you must affix in a prominent

position on the dashboard, reminds

you of this.

Depending on the country or local

legislation, a tyre repaired with the

inflation kit may need to be replaced.

Please  be  aware  that  a

poorly  tightened  or  miss-

ing valve cap can make the

tyres less airtight and lead

to pressure loss.
Always use valve caps identical to

those  fitted  originally  and  tighten

them fully.















Content   ..  9  10  11  12   ..
