Renault Laguna II. Руководство - часть 187





ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

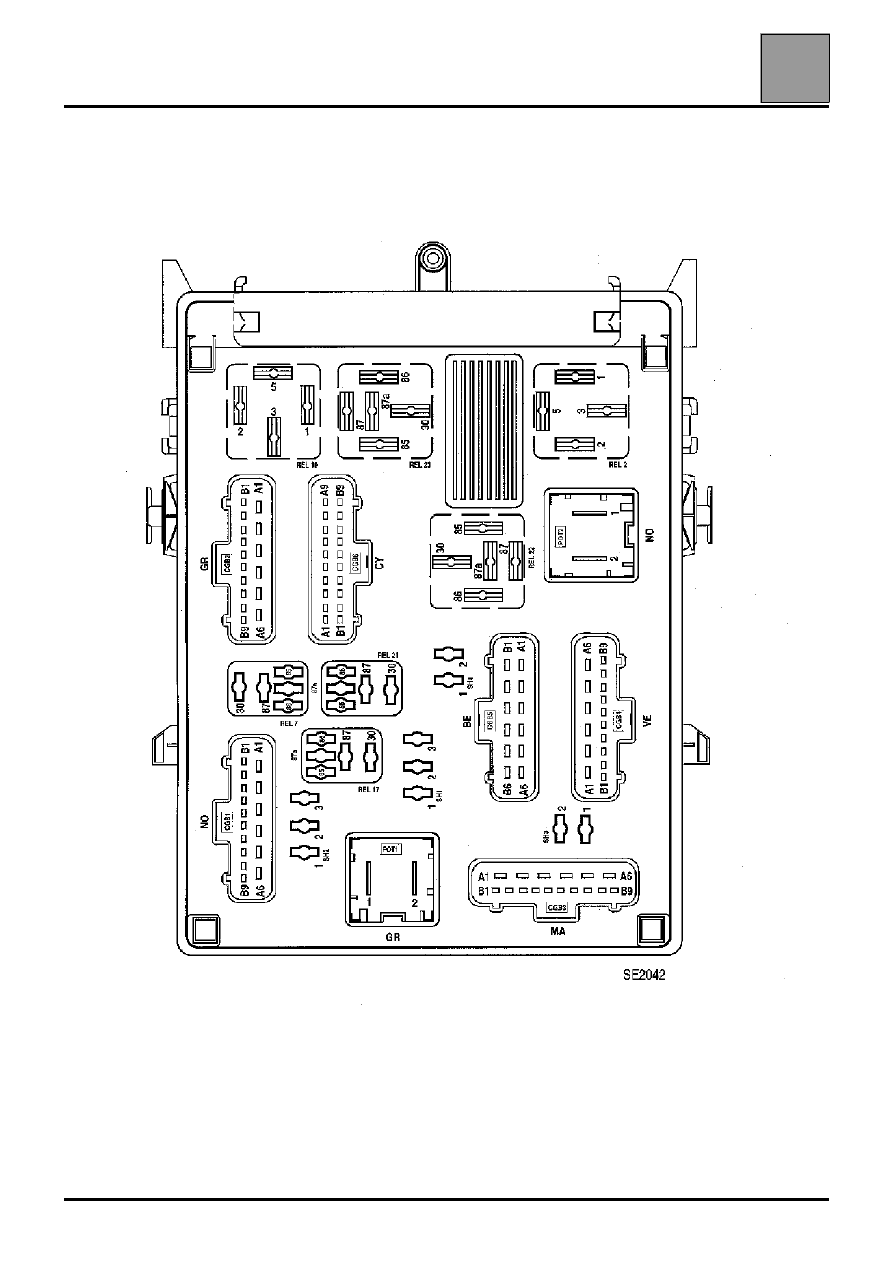

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

81-19

CGB5

(12-контактный разъем) ГОЛУБОГО

ЦВЕТА

CGB6

(18-контактный разъем) ПРОЗРАЧНЫЙ

БЕЛОГО ЦВЕТА

Кон-

такт

Назначение

A1

A2

A3

A4

A5

A6

"+" аккумуляторной батареи с
предохранителем, через салон 3

Не используется

"+" после замка зажигания

"+" аккумуляторной батареи (через
предохранитель), центральный замок

Не используется

"+" аккумуляторной батареи с
предохранителем, через салон 2

ЧЕРНОГО ЦВЕТА

B1

B2

B3

B4

B5

B6

"Масса"

"+" дальнего света фар

"+" стартер

Управление реле габаритных огней

Не используется

Управление реле ближнего света

БЕЛОГО ЦВЕТА

Кон-

такт

Назначение

A1

A2

A3

A4

A5

A6

A7

A8

A9

Не используется

"+" после замка зажигания (через
предохранитель), управление обогревом
заднего стекла

"+" после замка зажигания (через
предохранитель), управление обогревом
заднего стекла

Не используется

Не используется

Не используется

"+" управление реле-прерывателем
указателей поворота и аварийной
сигнализации

Управление указателями левого
поворота

Управление указателями правого
поворота

ЧЕРНОГО ЦВЕТА

B1

B2

B3

B4

B5

B6

B7

B8

B9

"+" управление работой очистителя
ветрового стекла с реле времени на
малой скорости

"+" управление работой очистителя
ветрового стекла с реле времени на
большой скорости

"+" после замка зажигания (через
предохранитель), фонари стоп-сигнала

"+" управление освещением номерного
знака

"+" управление левым задним
габаритным огнем

"+" управление правым задним
габаритным огнем

Управление фонарей стоп-сигнала

"+" управление правым фонарем стоп-
сигнала

"+" управление левым фонарем стоп-
сигнала

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

81-20

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

81-21

Назначение (в зависимости от уровня
комплектации)

Контакт

Назначение

REL 2

REL 7

REL 9

REL 10

REL 11

REL 12

REL 13

REL 17

REL 18

REL 19

REL 21

REL 22

REL 23

SH 1

SH 2

SH 3

SH 4

Реле обогрева заднего стекла

Реле противотуманных фар

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла

Реле очистителя заднего стекла/
фонарей заднего хода

Реле запирания открывающихся
элементов

Реле запирания открывающихся
элементов

Реле очистителя заднего стекла

Реле освещения салона с задержкой
срабатывания

Вспомогательное реле

Реле запрета запуска двигателя

Реле центрального электронного
коммутационного блока/"+" после
замка зажигания

Реле дополнительного
электрооборудования,
автомагнитолы (послепродажная
установка)/заднего
стеклоподъемника

Перемычка заднего
электростеклоподъемника

Перемычка переднего
электростеклоподъемника

Перемычка фар дневного движения

Перемычка фар дневного движения

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

81-22

Данный блок предохранителей расположен на коробке с плавкими предохранителями и реле.

Назначение предохранителей и реле (в зависимости от уровня комплектации)

Сила

тока

Назначение

F26

F27

F28

F29

F30

F31

R17

30A

30A

30A

30A

5A

-

Предохранитель разъема подсоединения
электропроводки жилого прицепа

Предохранитель люка крыши

Предохранитель левого заднего стеклоподъемника

Предохранитель правого заднего стеклоподъемника

Предохранитель датчика угла поворота рулевого колеса

Не используется

Реле электростеклоподъемника
