81-11

СНЯТИЕ

ПРИМЕЧАНИЕ: При блокировке ЭБУ подушек
безопасности блокируются цепи воспламенения и
отпирается электрический замок рулевой колонки.

ПРИМЕЧАНИЯ:

●

в случае замены ЦЭКБ обязательно
зафиксируйте его конфигурацию с помощью
диагностических приборов.

●

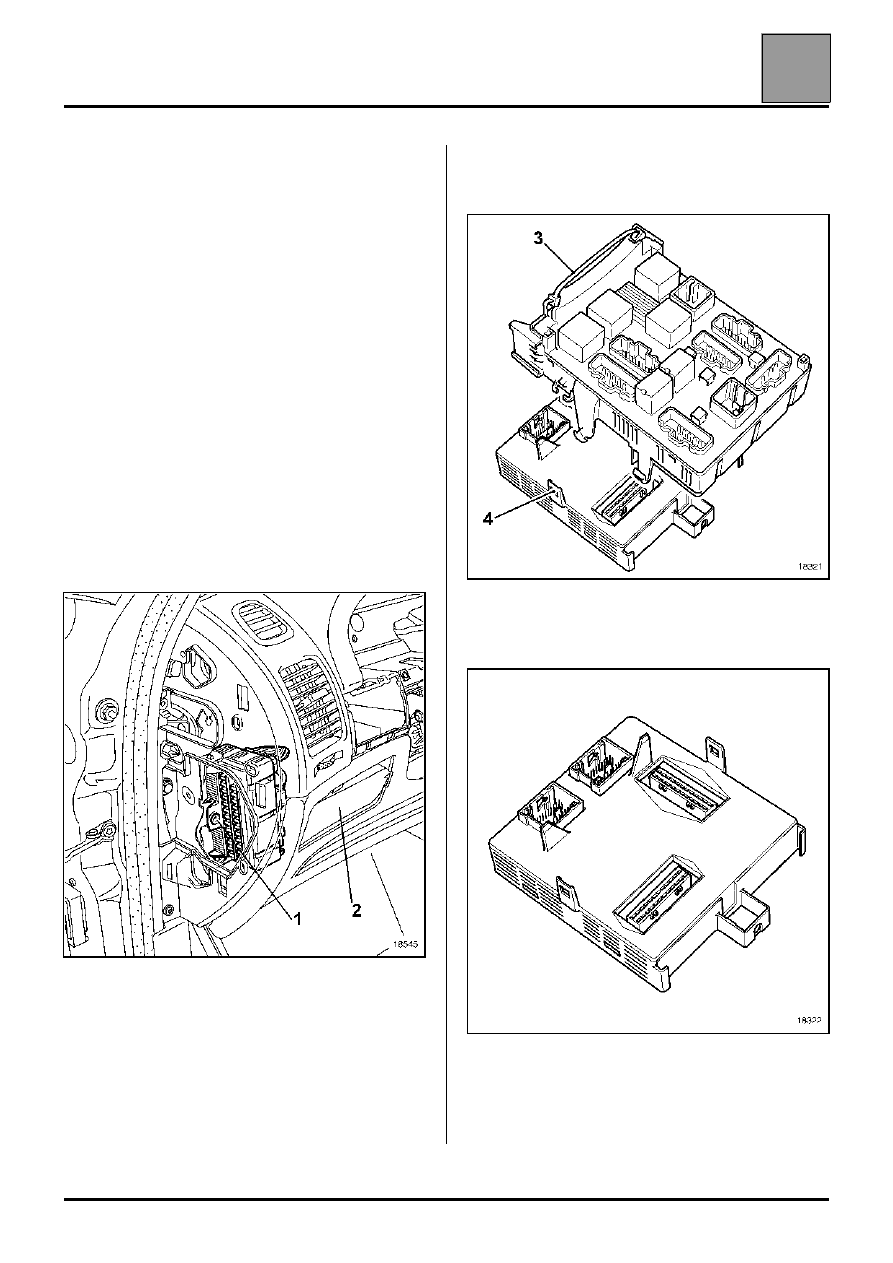

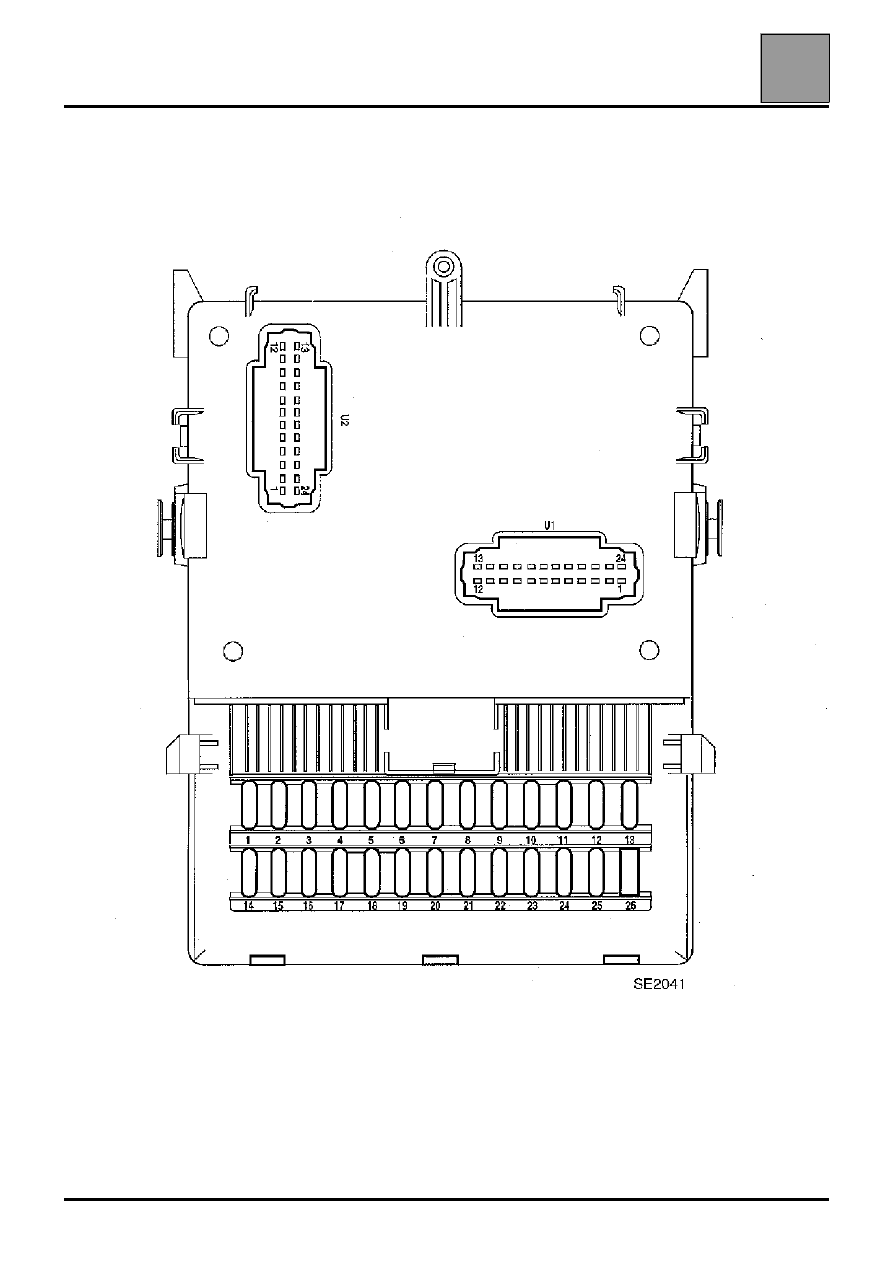

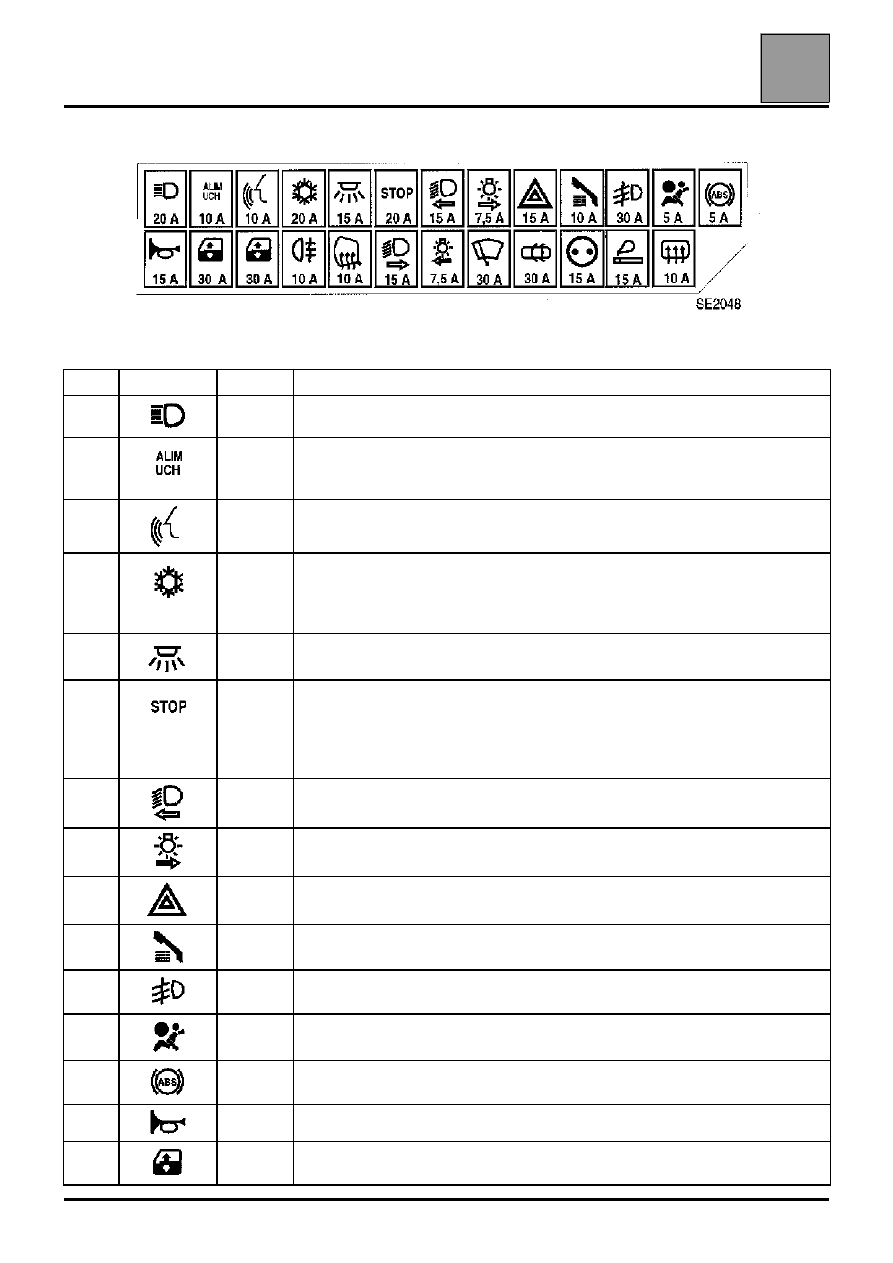

Коробка с плавкими предохранителями и реле
установлена на ЦЭКБ. Снятие одного влечет за
собой снятие другого.

Отсоедините аккумуляторную батарею.

Снимите:

●

боковой щиток приборной панели со стороны
водителя;

●

крышку под приборной панелью;

●

выверните винт крепления (1) ЦЭКБ;

●

крышку дополнительного электрооборудования/
громкоговорителя речевого синтезатора (2).

Разрежьте пластмассовый хомут (3) жгута
проводов.

Отсоедините разъемы ЦЭКБ и коробки с плавкими
предохранителями и реле.

Выньте ЦЭКБ вместе с коробкой с плавкими
предохранителями и реле.

Нажав на фиксаторы (4), отсоедините ЦЭКБ от
коробки с плавкими предохранителями и реле.

УСТАНОВКА

Соблюдайте порядок подсоединения разъемов и
установите большой хомут (3) для фиксации жгута
проводов.

18545

18321

18322
