Renault Laguna II. Руководство - часть 186
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

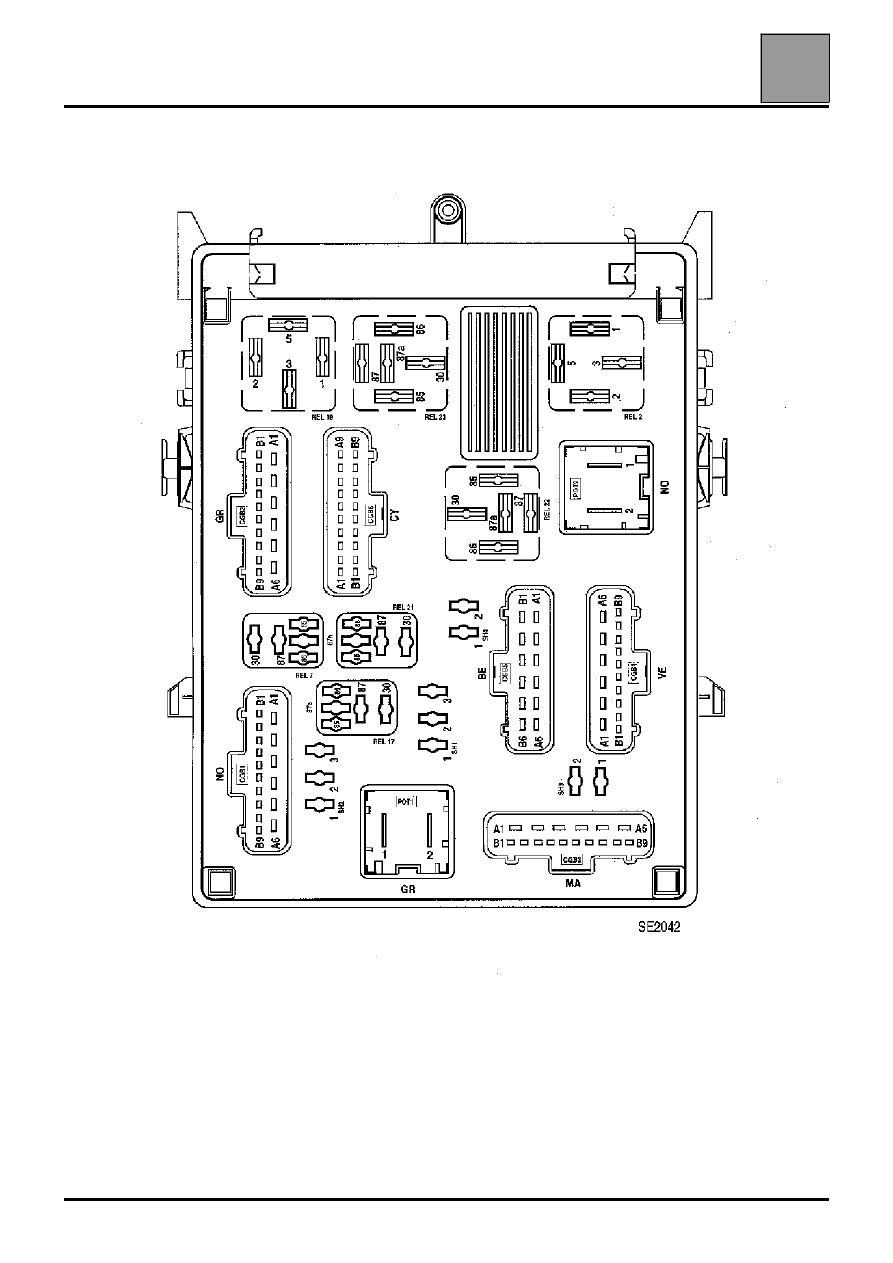

Коробка с плавкими предохранителями и реле
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Коробка с плавкими предохранителями и реле
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Коробка с плавкими предохранителями и реле
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Коробка с плавкими предохранителями и реле
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Коробка с плавкими предохранителями и реле
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Коробка с плавкими предохранителями и реле
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Коробка с плавкими предохранителями и реле
81
ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Коробка с плавкими предохранителями и реле
81
81-15
Назначение (в зависимости от уровня
комплектации)
U1 (24-контактный разъем)
U2 (24-контактный разъем)
Кон-
такт
Назначение
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Выход центрального замка
Выход центрального замка
Вход параллельной цепи левого
переднего габаритного огня
Не используется
Вход параллельной цепи правого
переднего габаритного огня
Вход параллельной цепи подсветки
номерного знака
Вход цепи отказа предохранителя
правых габаритных огней
Вход цепи отказа предохранителя левых
габаритных огней
Не используется
Вход фар ближнего света
Вход параллельной цепи правого
заднего габаритного огня
Не используется
Не используется
Вход цепи питания электронного блока
предохранителей/реле
Не используется
Вход цепи отказа стоп-сигналов
Вход параллельной цепи левого заднего
габаритного огня
Не используется
Вход параллельной цепи левого стоп-
сигнала
Вход центрального замка
Вход параллельной цепи правого стоп-
сигнала
Вход выключателя стоп-сигнала
Выход центрального замка
Выход центрального замка
Кон-
такт
Назначение
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Выход реле очистителя заднего стекла
Вход "+" после замка зажигания через
реле (ключ с кодом)
Вход "+" после замка зажигания,
исходное положение, через реле (ключ с
кодом)
Выход "+" после замка зажигания через
реле (ключ с кодом)
Вход питания центрального замка
Не используется
Не используется
Выход реле открывания дверей с
помощью центрального замка
Выход реле вспомогательного
электрооборудования 2
Выход реле закрывания дверей с
помощью центрального замка
Выход реле вспомогательного
электрооборудования 1
Вход указателя поворота
Вход указателя поворота
Не используется
Выход цепи включения левого указателя
поворота
Вход диагностики указателя поворота
Выход цепи включения правого
указателя поворота
Выход реле малой и большой скорости
очистителя ветрового стекла
Вход питания указателя поворота
Выход реле включения/выключения
очистителя ветрового стекла
Выход реле запрета запуска двигателя
Вход габаритных огней
Выход реле питания с задержкой
Вход питания ЦЭКБ
