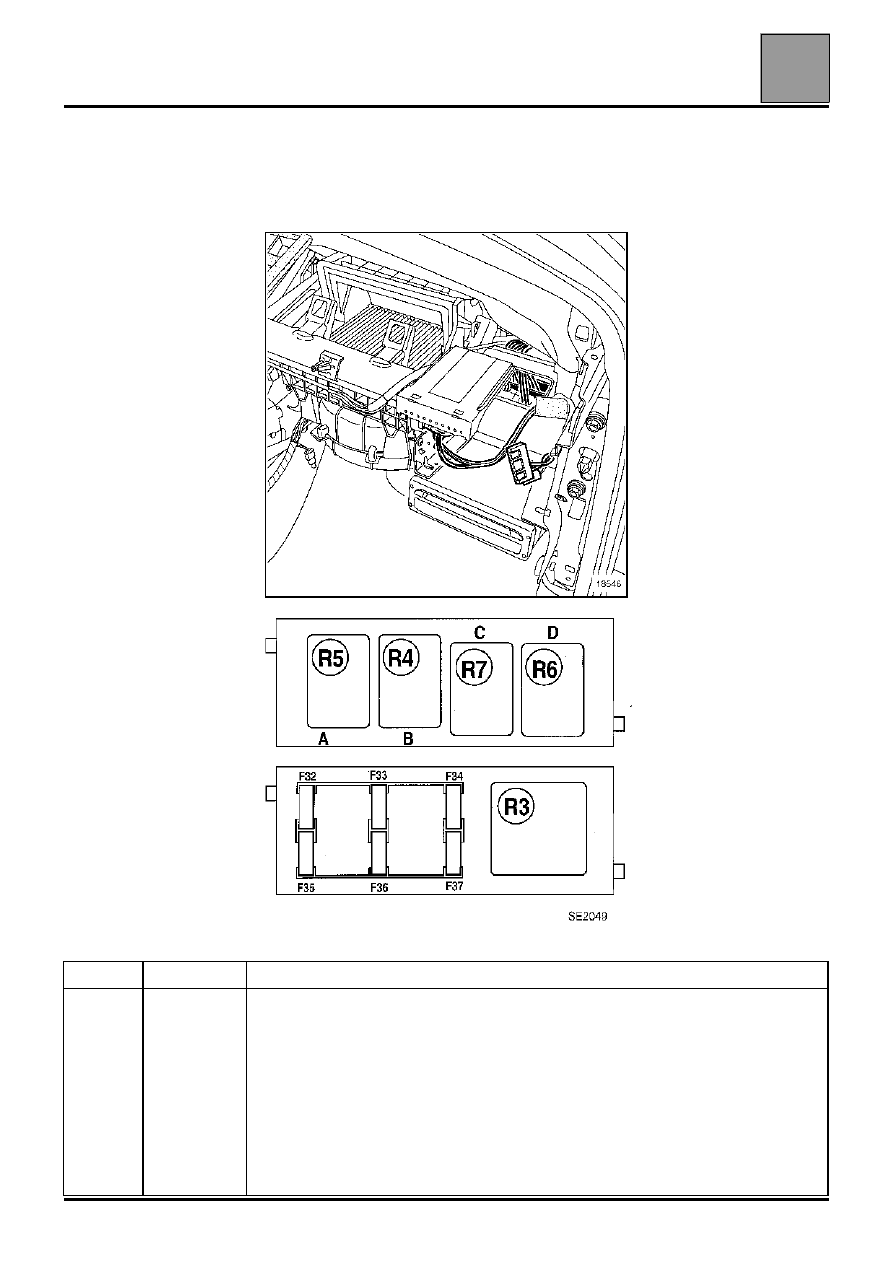

81-23

Дополнительная коробка с плавкими
предохранителями и реле расположена со стороны
пассажира перед вещевым ящиком.

Назначение предохранителей и реле (в зависимости от уровня комплектации)

18546

№

Сила тока

Назначение

F32
F33
F34
F35
F36
F37

R3
R4
R5
R6

-
-

20A
15A
20A
20A

Не используется
Не используется
Предохранитель обогрева сидений водителя и пассажира
Предохранитель цепи питания электропривода регулировки сиденья водителя
Предохранитель электропривода регулировки сиденья водителя
Предохранитель электропривода регулировки сидений пассажиров
Реле питания сидений
Реле контрольной лампы фар дневного движения
Реле фар дневного движения
Реле насоса омывателей фар
Размыкающее реле стоп-сигналов

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

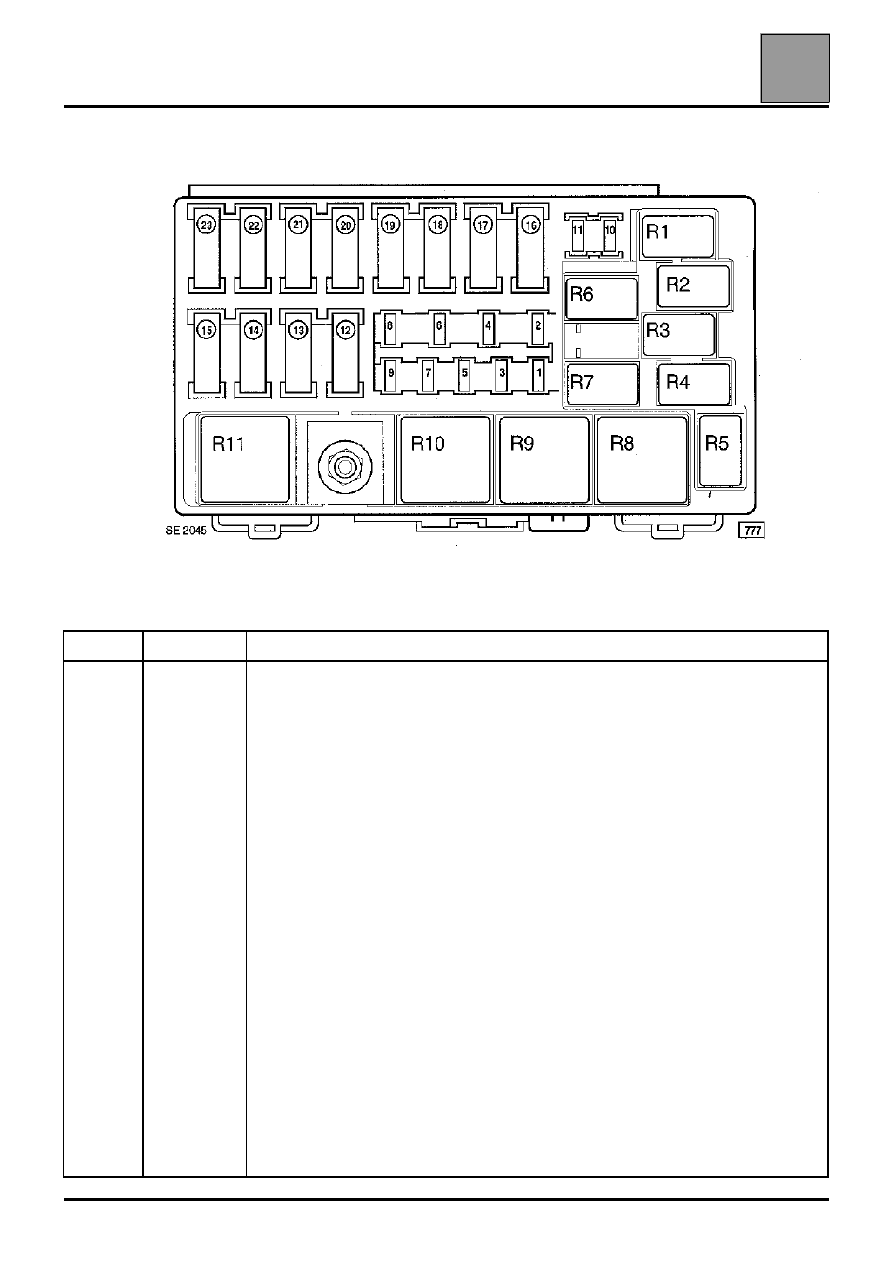

81-24

Коробка с плавкими предохранителями и реле (со стороны двигателя)

Назначение предохранителей (в зависимости от уровня комплектации)

№

Сила тока

Назначение

F1
F2
F3
F4
F5

F6

F7
F8
F9

F10
F11
F12
F13
F14
F15

F16
F17
F18
F19
F20
F21

F22
F23

7,5 А

-

30 А

5 А-15 А

30 А

10 А

-
-

20 А

30 А
30 А
70 А
70 А
70 А
60 А

40 А
40 А
70 А
70 А
60 А
60 А

80 А

-

Предохранитель автоматической коробки передач
Не используется
Предохранитель реле системы впрыска
Предохранитель автоматической коробки передач
Предохранитель дополнительного отопителя - Реле подогревателя дизельного
топлива
Предохранитель ЭБУ впрыска - Электромагнитный клапан дизельного
двигателя - Подогреватель дизельного топлива
Не используется
Не используется
Предохранитель группы электровентиляторов системы охлаждения двигателя
при работе на малой скорости
Предохранитель ЭБУ АБС/системы стабилизации траектории
Предохранитель звукового сигнала
Предохранитель предпускового подогрева дизельного двигателя
Предохранитель погружных подогревателей 2
Предохранитель погружных подогревателей 1
Предохранитель группы электровентиляторов системы охлаждения двигателя
при работе на малой и большой скорости (с кондиционером)
Предохранитель омывателя фар - Реле обогрева
Предохранитель центрального электронного блока систем АБС/ESP
Предохранитель электрооборудования салона № 1
Предохранитель электрооборудования салона
Предохранитель электрооборудования салона № 3
Предохранитель цепи питания (через предохранитель) отключения
потребителей электроэнергии в салоне № 2
Предохранитель обогрева ветрового стекла
Не используется

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

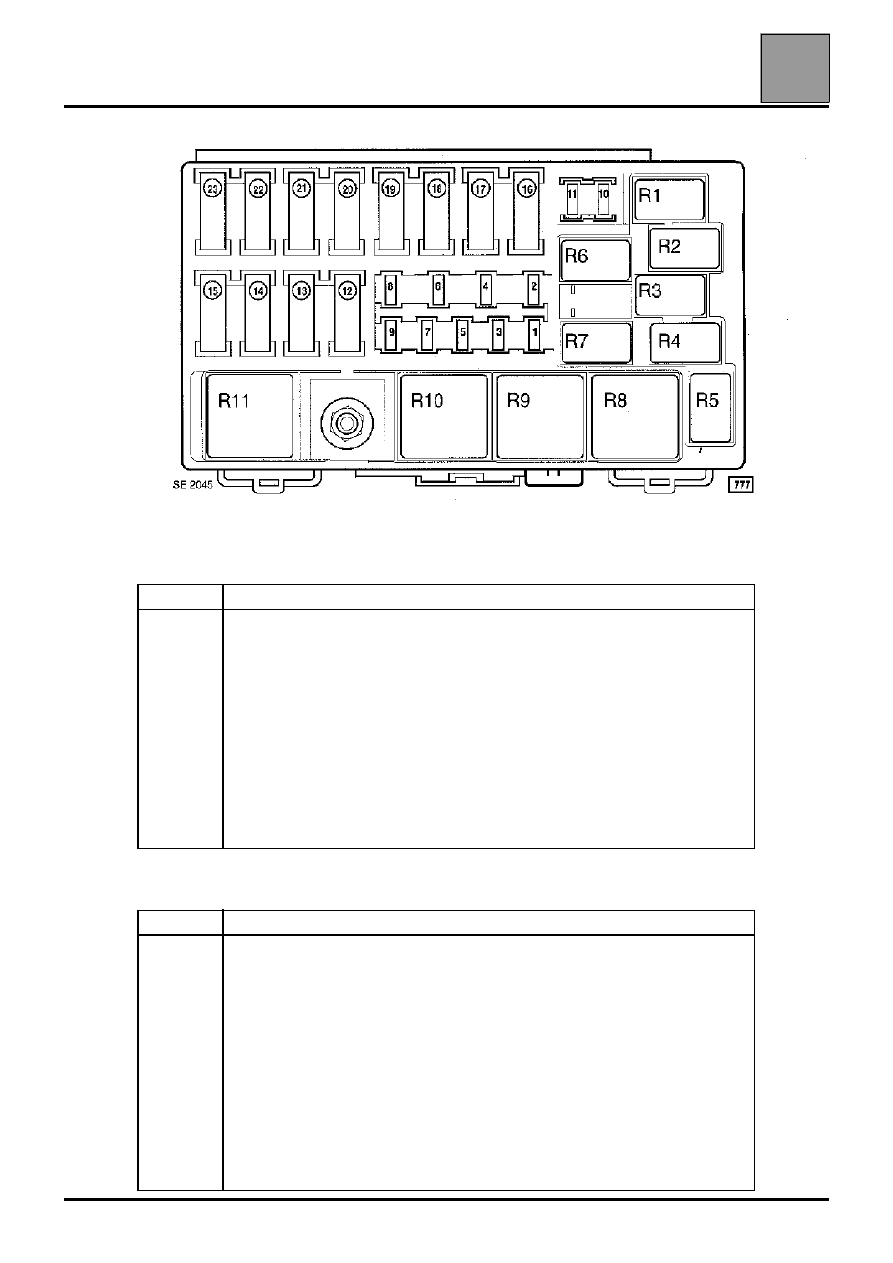

81-25

Коробка с плавкими предохранителями и реле (со стороны двигателя)

Назначение реле (в зависимости от уровня комплектации)

Двигатели K4M-F4P-F5R-F9Q

Двигатель L7X

№

Назначение

R1

R2

R3

R4

R5

R6

R7

R8

R9

R10

R11

Реле дополнительного отопителя 1

Реле малой скорости группы электровентиляторов системы охлаждения

двигателя

Не используется

Не используется

Реле дополнительного отопителя 3

Реле топливного насоса

Реле подогревателя дизельного топлива

Реле блокировки впрыска

Реле малой скорости электровентиляторов системы охлаждения

двигателя (с кондиционером)

Реле группы электровентиляторов системы охлаждения двигателя (с

кондиционером)

Реле дополнительного отопителя 2

№

Назначение

R1

R2

R3

R4

R5

R6

R7

R8

R9

R10

R11

Не используется

Реле группы электровентиляторов системы охлаждения двигателя (с

кондиционером)

Не используется

Не используется

Не используется

Реле системы впрыска

Реле группы электровентиляторов системы охлаждения двигателя (с

кондиционером)

Реле блокировки впрыска

Реле группы электровентиляторов системы охлаждения двигателя (с

кондиционером)

Реле группы электровентиляторов системы охлаждения двигателя (с

кондиционером)

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

82

82-1

182

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Карта Renault

ОСОБЕННОСТИ

●

В настоящее время вместо кода разблокировки
используется послепродажный код,
присваиваемый автомобилю на заводе на весь
срок службы.
– Карты Renault не содержат номера.
– При поставке автомобили не имеют этикетки с

кодом.

При необходимости проведения работ с данной
системой послепродажный код можно запросить
в местном сервис-центре (см. Техническую
ноту 3315E).

При запросе послепродажного кода теперь
необходимо представить
идентификационный и заводской номер
автомобиля. С их помощью работник
сервисной станции может идентифицировать
автомобиль для сообщения правильного
кода.

●

Запасные карты Renault поставляются
незакодированными, без номеров и без
дополнительной металлической вставки.
Аккумулятор функции "свободные руки" заряжен.

●

Данная система может иметь не более четырех
карт Renault. Функция дистанционного
управления, элемент питания и аккумулятор (в
исполнении с функцией "свободные руки") никак
не связаны с системой блокировки запуска
двигателя.

●

В зависимости от комплектации для автомобиля
можно зарегистрировать одну карту RENAULT с
функцией "свободные руки".
Несколько карт RENAULT с функцией
"свободные руки" зарегистрировать
невозможно.

●

В случае потери или кражи карты или по
требованию клиента можно отменить
регистрацию одной или нескольких карт Renault
для автомобиля. При необходимости эти карты
могут быть повторно зарегистрированы для того
же автомобиля.

●

ВНИМАНИЕ: На автомобилях с данной
системой невозможно одновременно
заменить несколько элементов (ЦЭКБ и карты
Renault или ЦЭКБ и ЭБУ впрыска). Эти
элементы поставляются без введенного кода.

При замене этих элементов в них невозможно
ввести код, если в памяти ни одного из них не
содержится оригинальный код автомобиля (см.
таблицу "Применяемость").

●

Способа удалить код, сохраняемый элементами
системы, не существует. Введенный код не
может быть удален.
