СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Передний выпускной коллектор

12-11

12

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Гайка шпильки крепления выпускного
коллектора

3

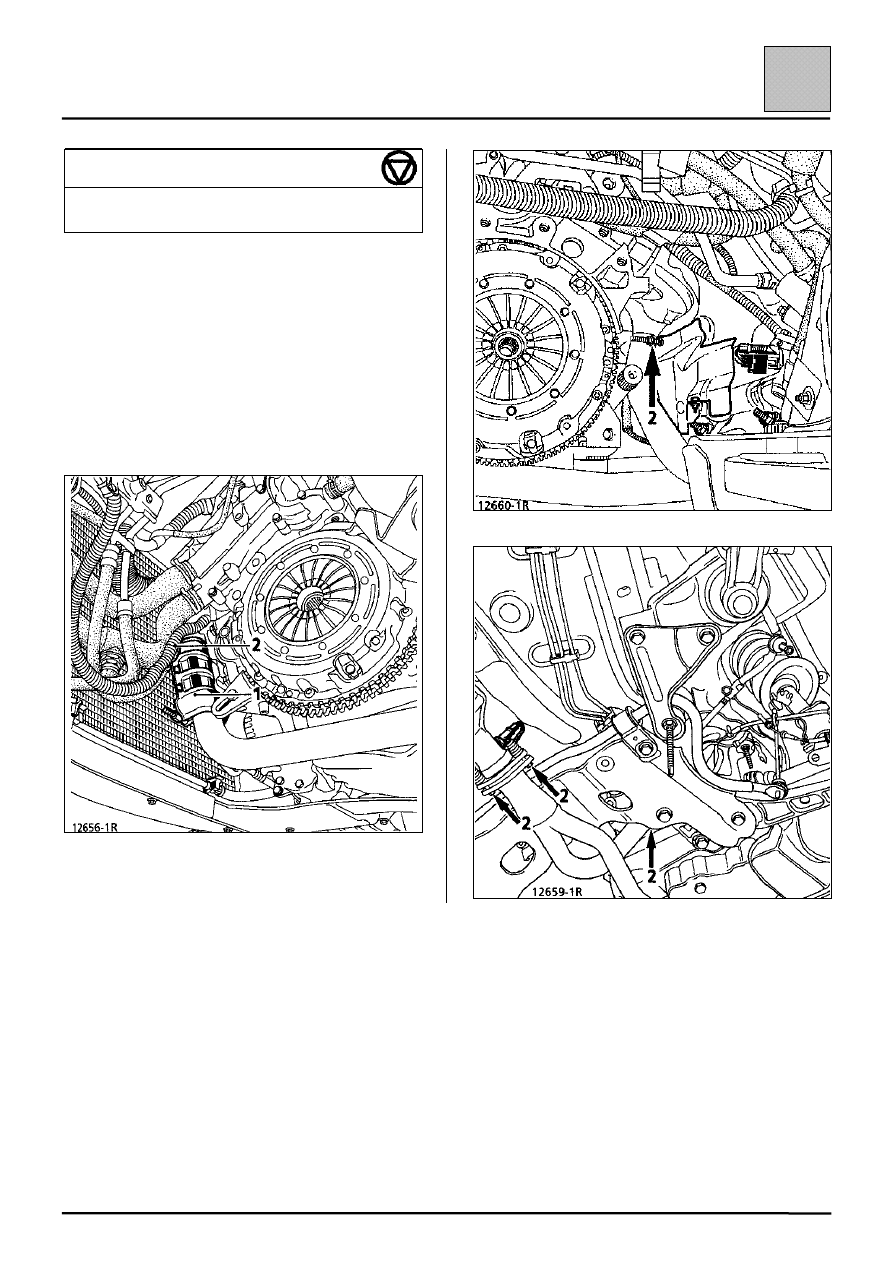

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Прикрепите трубы системы выпуска
отработавших газов к кузову автомобиля.

Снимите приемную трубу системы выпуска
отработавших газов (экран (1) и детали
крепления (2)).

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Передний выпускной коллектор

12-12

12

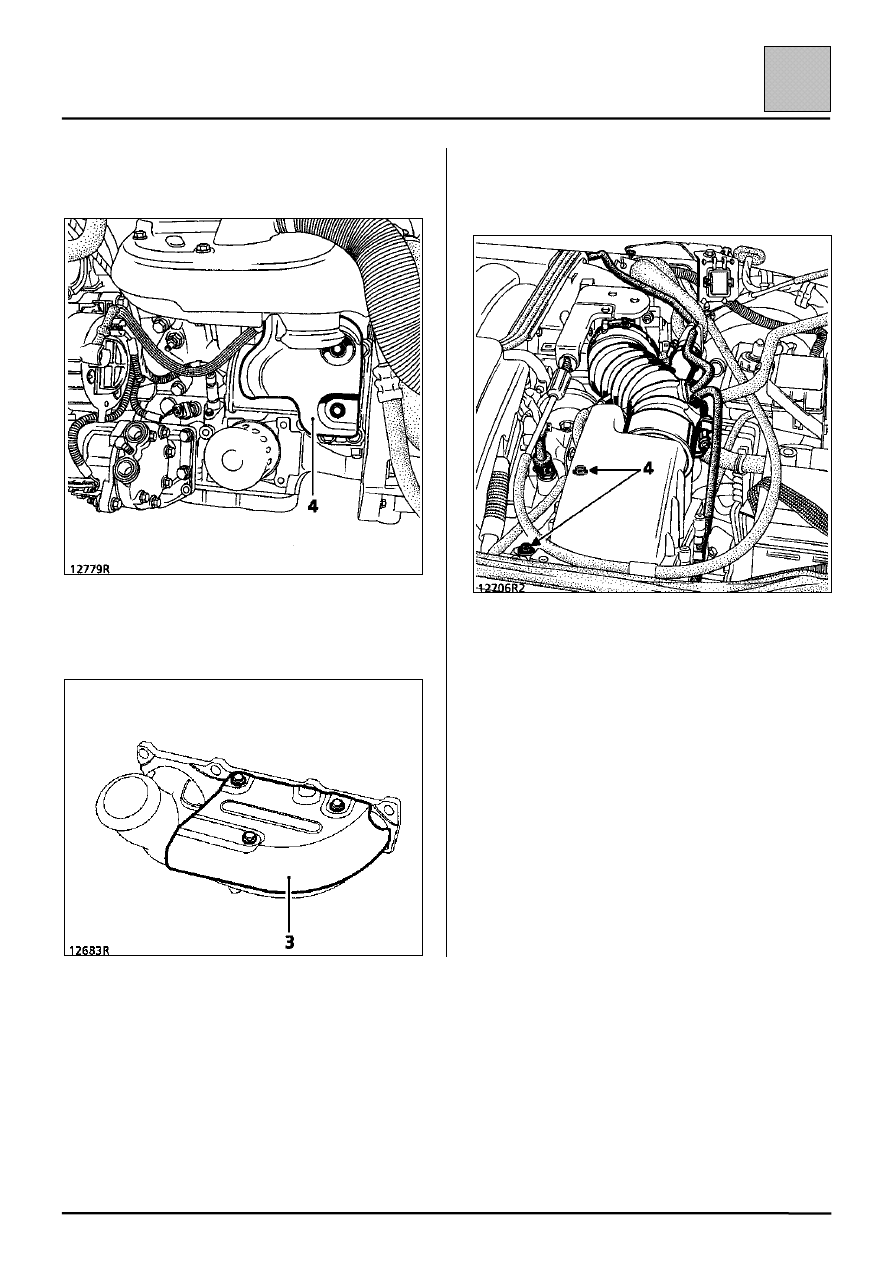

Снимите:
– тепловой экран стартера (4);

– тепловой экран (3) под выпускным

коллектором;

– верхнюю крышку двигателя;
– два болта (4), крепящих корпус воздушного

фильтра;

– болт крепления трубопровода гидроусилителя

рулевого управления.

Отсоедините реле давления гидроусилителя
рулевого управления.

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Передний выпускной коллектор

12-13

12

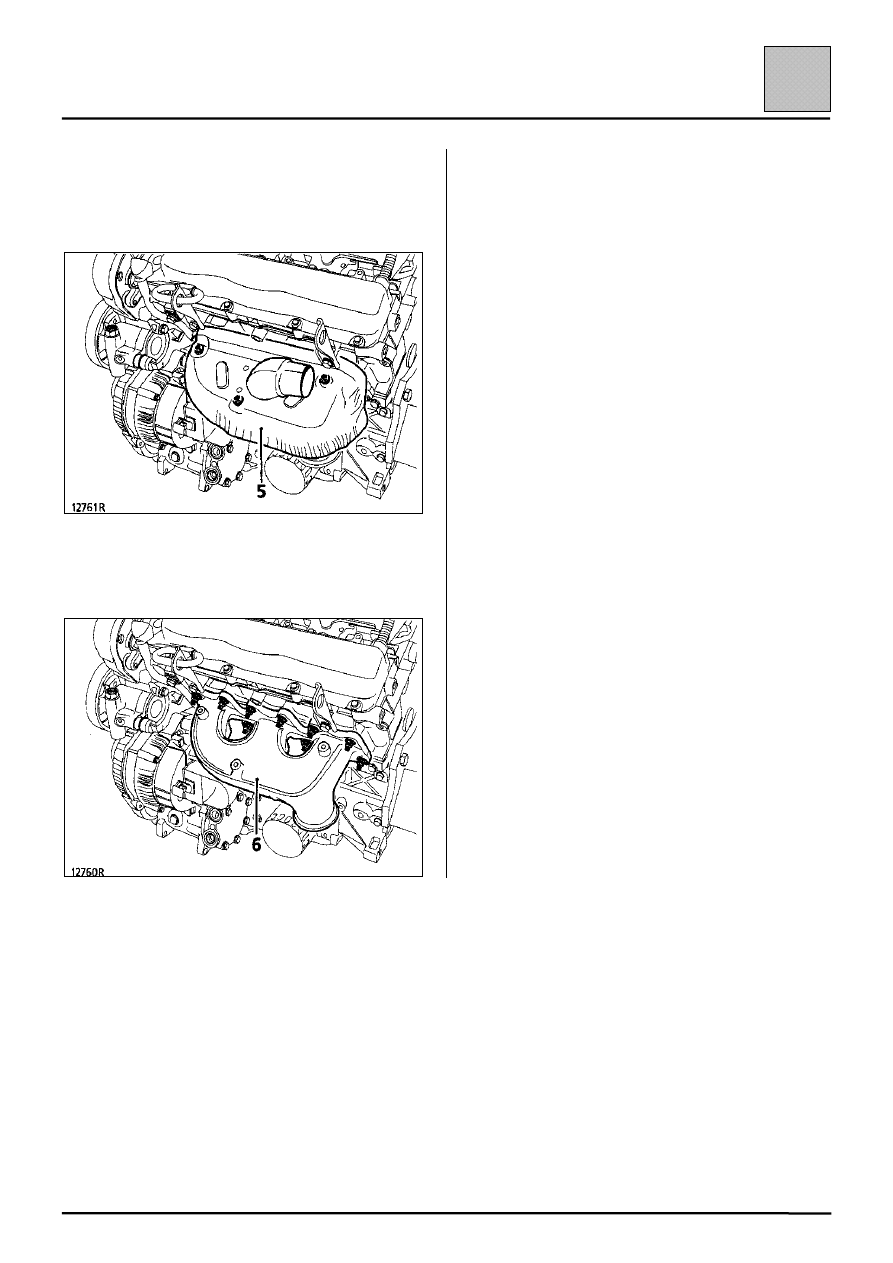

Снимите:
– трубу подогрева подаваемого воздуха;
– верхний тепловой экран (5) выпускного

коллектора (6);

– гайки шпилек крепления выпускного

коллектора (6) и затем снимите коллектор.

УСТАНОВКА

Замените уплотнительную прокладку.

Установка производится в порядке, обратном
снятию.

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Задний выпускной коллектор

12-14

12

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Гайка шпильки крепления выпускного
коллектора

3

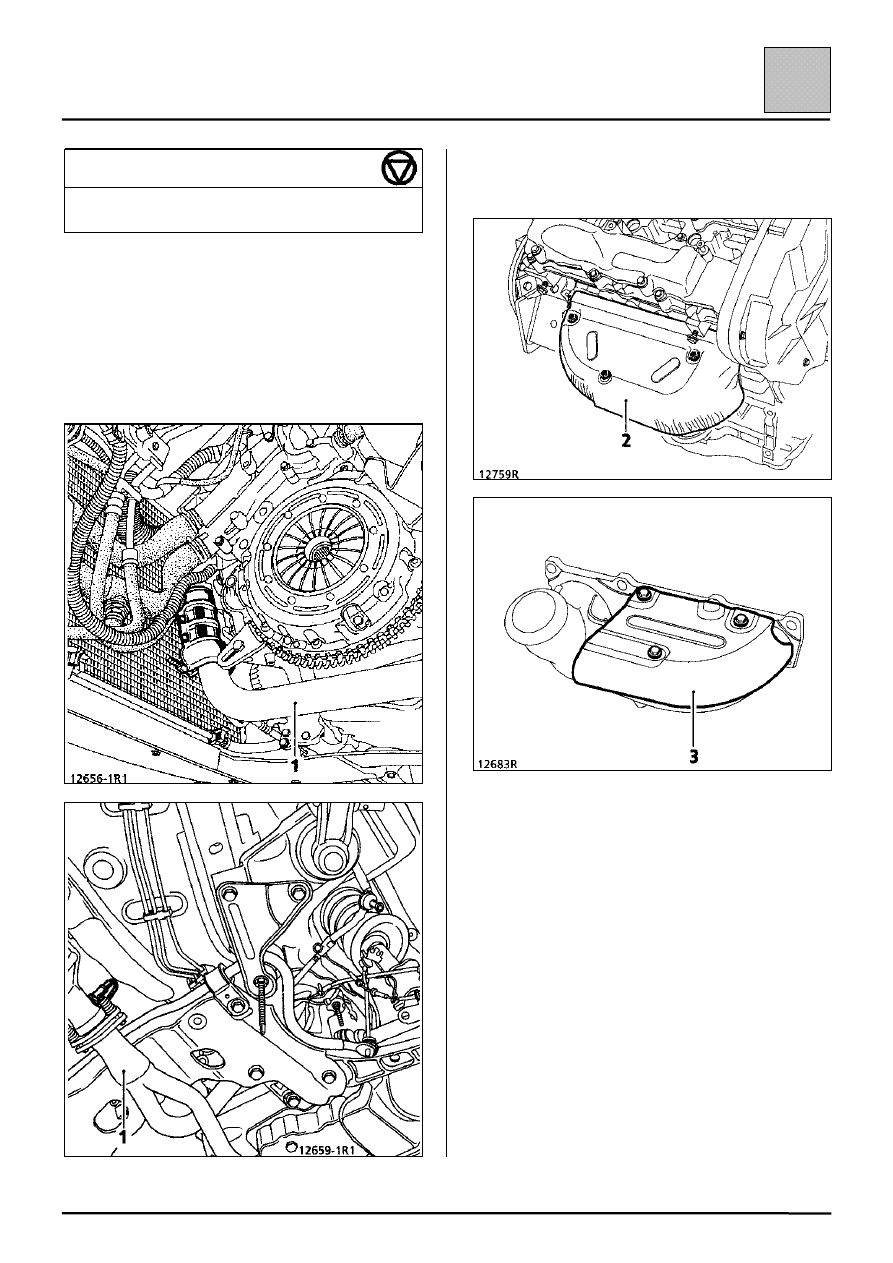

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Прикрепите трубы системы выпуска
отработавших газов к кузову автомобиля.

Снимите приемную трубу (1) системы выпуска
отработавших газов.

Снимите:
– нижний (3) и верхний (2) тепловые экраны

выпускного коллектора;

– гайки шпилек крепления выпускного

коллектора, затем снимите коллектор.

УСТАНОВКА

Замените уплотнительную прокладку.

Установка производится в порядке, обратном
снятию.
