СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-7

12

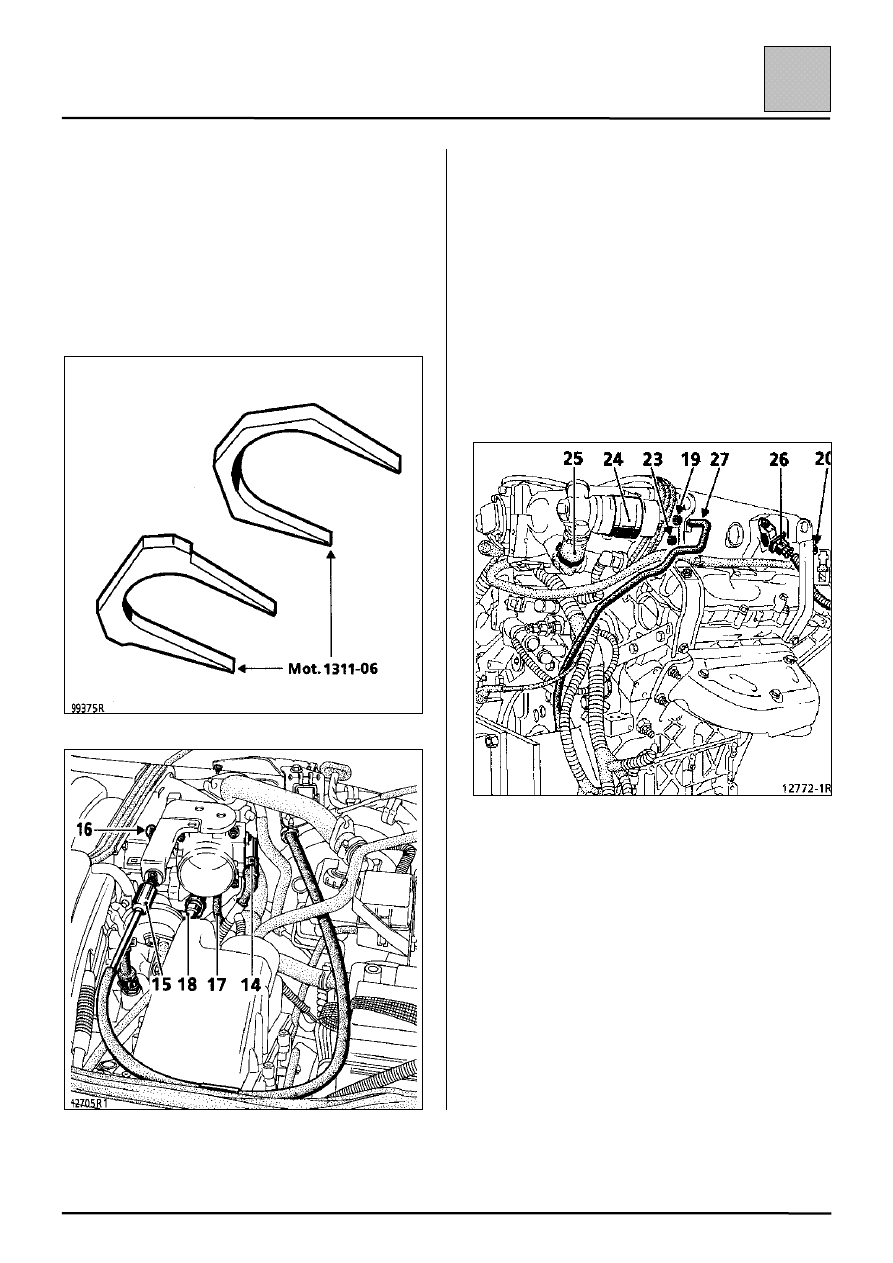

Отсоедините:
– разъем (14) потенциометра дроссельной

заслонки;

– трос привода дроссельной заслонки (15);
– шаровой шарнир (16) тяги системы круиз-

контроля;

– трубку (17) системы рекуперации паров

топлива;

– трубку (18) системы рекуперации паров масла

(при помощи приспособления Mot. 1311-06).

Снимите:
– болты крепления кронштейна гибкой

изолирующей трубки для высоковольтных
проводов зажигания (23);

– скобу (24), крепящую электромагнитный

клапан регулирования холостого хода, затем
отсоедините трубку (25), соединенную с
впускным коллектором.

Отсоедините датчик давления (26).

Снимите болты (19) и (20), крепящие впускной
коллектор к подъемным скобам.

Отсоедините вакуумную трубку (27).

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-8

12

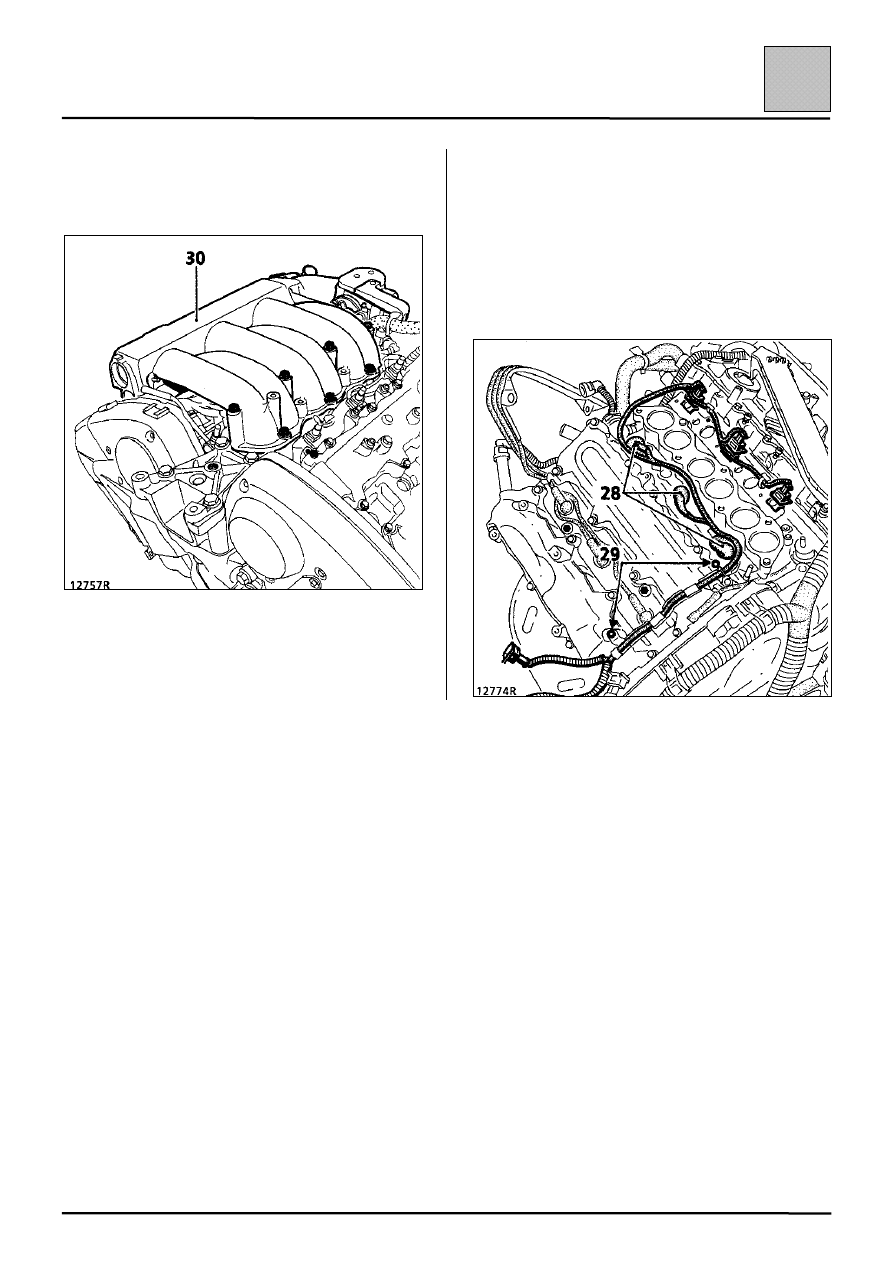

Отверните семь болтов переднего крепления
впускного коллектора (30), затем снимите
коллектор.

СНЯТИЕ РАСПРЕДЕЛИТЕЛЯ ПОДАВАЕМОГО
ВОЗДУХА

Отсоедините электрические разъемы (28) от
задних инжекторов.

Снимите на крышке задней головки блока
цилиндров два болта (29), крепящие жгут
проводов.

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-9

12

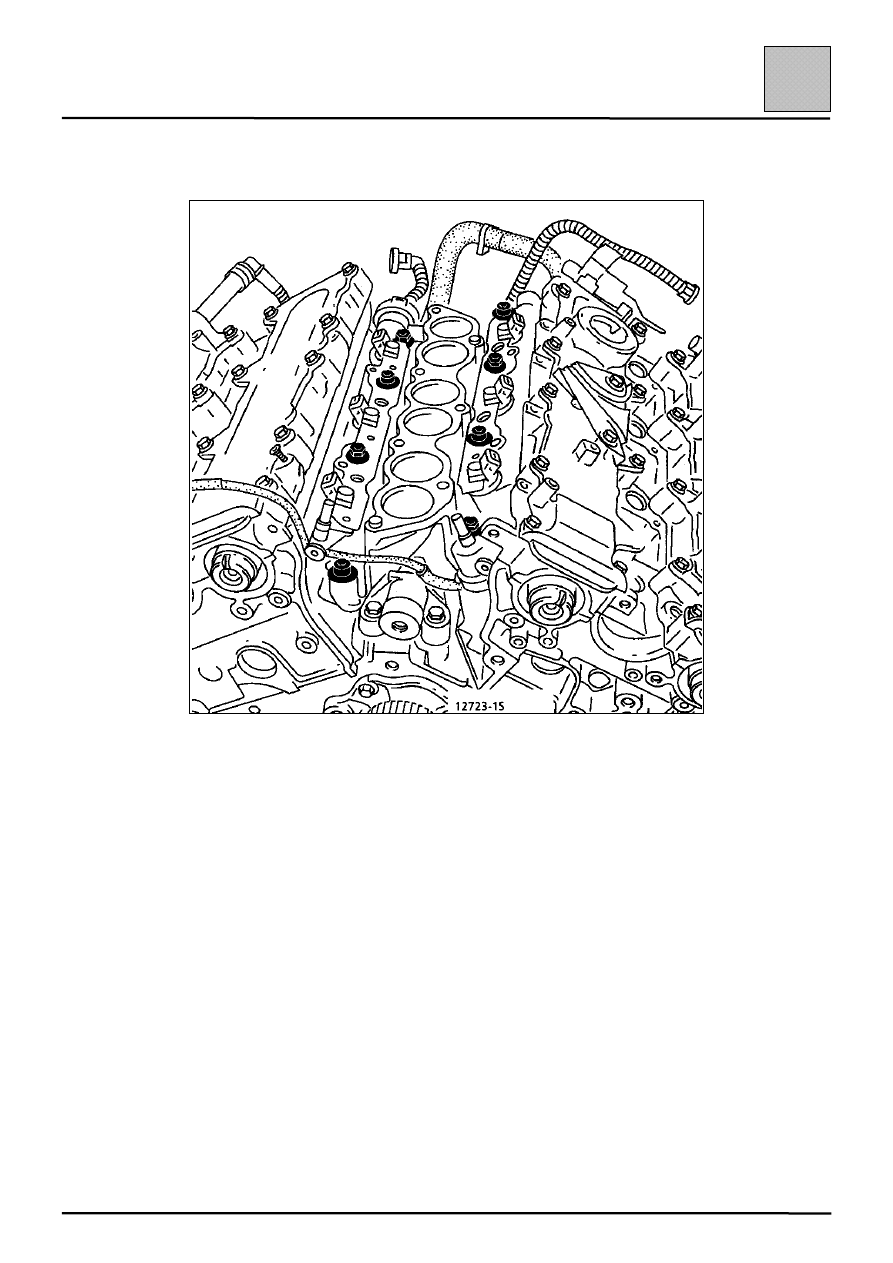

Отверните болты крепления распределителя подаваемого воздуха.

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-10

12

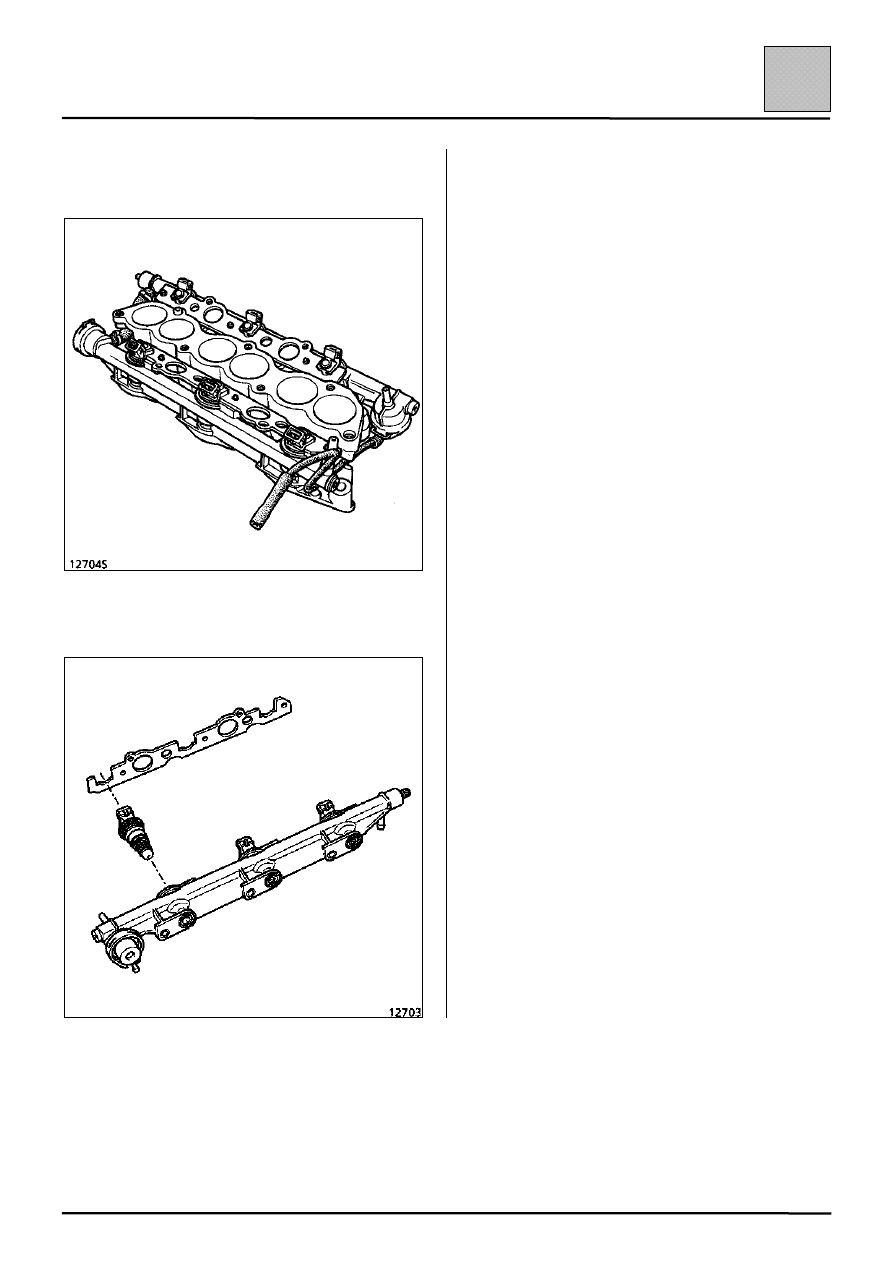

Снимите распределитель вместе с
топливораспределительными рампами.

Отсоедините топливораспределительные рампы.

УСТАНОВКА

Замените уплотнительные прокладки.

Установка производится в порядке, обратном
снятию.

ПРИМЕЧАНИЕ: установка распределителя с
топливораспределительными рампами
производится, как описано в Разделе 11 –
«Прокладка головки блока цилиндров».
