СИСТЕМА ПОДАЧИ ТОПЛИВА

Впуск воздуха

13-1

13

СИСТЕМА ВПУСКА ВОЗДУХА

Система впуска воздуха оборудована глушителем для того, чтобы снизить шум при впуске.

1 Глушитель шума на впуске
2 Пневмопривод
3 Корпус терморегулятора
4 Воздушный фильтр
5 Воздушный рукав
6 Блок дроссельной заслонки
7 Впускной коллектор
8 Распределитель подаваемого воздуха

С Впуск подогретого воздуха
F Впуск холодного воздуха

СИСТЕМА ПОДАЧИ ТОПЛИВА

Топливораспределительная рампа

13-2

13

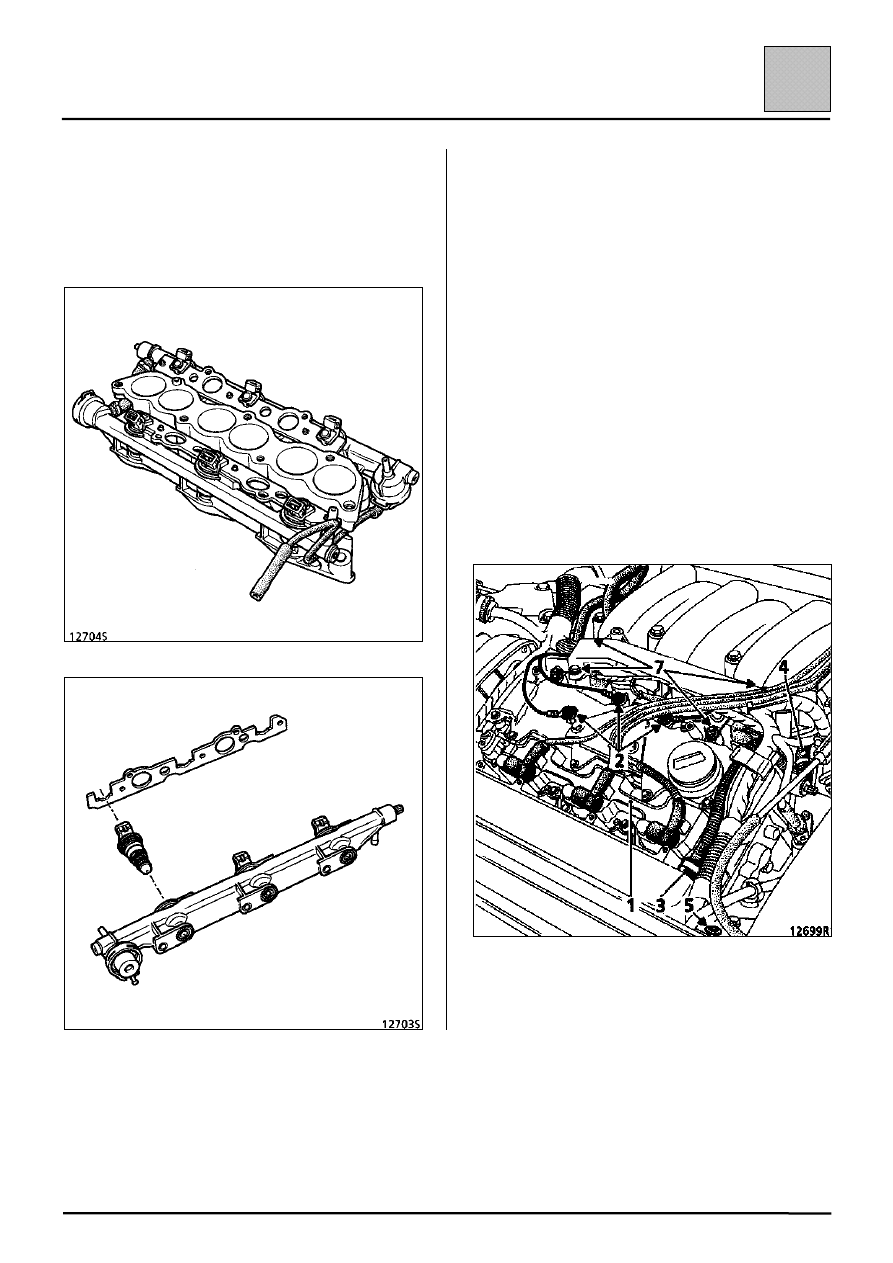

Для того, чтобы снять обе топливораспреде-
лительные рампы или одну заднюю рампу,
необходимо снять впускной коллектор и
распределитель подаваемого воздуха (см. раздел
«Впускной коллектор»), затем отделить две
рампы от распределителя.

СНЯТИЕ ПЕРЕДНЕЙ
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ РАМПЫ

Отсоедините аккумуляторную батарею.

Снимите верхнюю крышку двигателя.

Отсоедините:
– высоковольтные провода от катушек

зажигания (1);

– трубку системы рекуперации паров масла (3)

(при помощи приспособления Mot. 1311-06);

– разъемы инжекторов;
– топливопровод (4), соединяющий

топливораспределительные рампы.

Снимите:
– три болта крепления массовых проводов (2);
– два болта (5), крепящих электропроводку к

корпусу воздушного фильтра;

– болты крепления кронштейна электропроводки

(7) и наклоните его назад;

– три болта, крепящих топливораспредели-

тельную рампу к распределителю
подаваемого воздуха.

СИСТЕМА ПОДАЧИ ТОПЛИВА

Топливораспределительная рампа

13-3

13

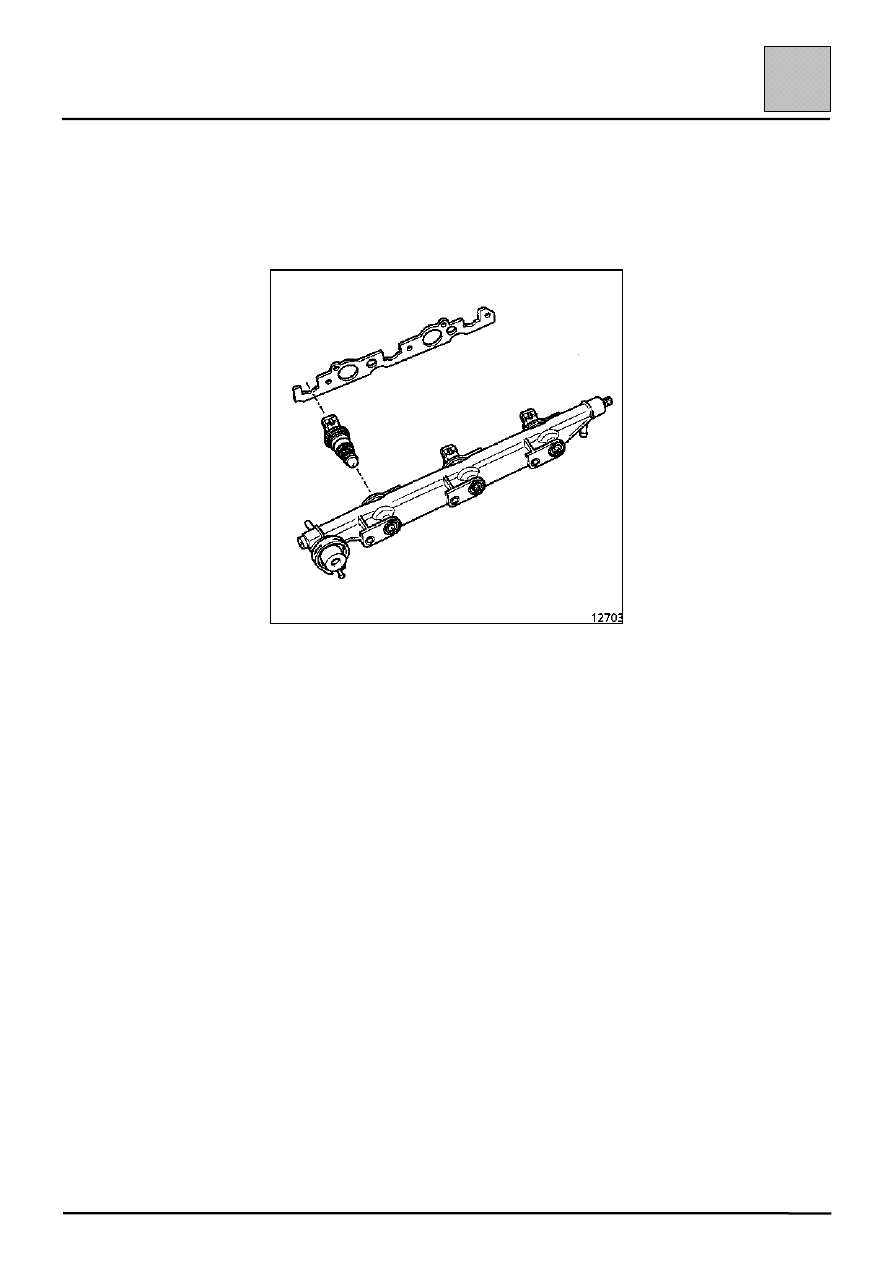

Поднимите топливораспределительную рампу и
отсоедините вакуумную трубку, соединенную с
регулятором давления топлива.

Снимите топливораспределительную рампу.

СИСТЕМА ПОДАЧИ ТОПЛИВА

Давление подачи топлива

13-4

13

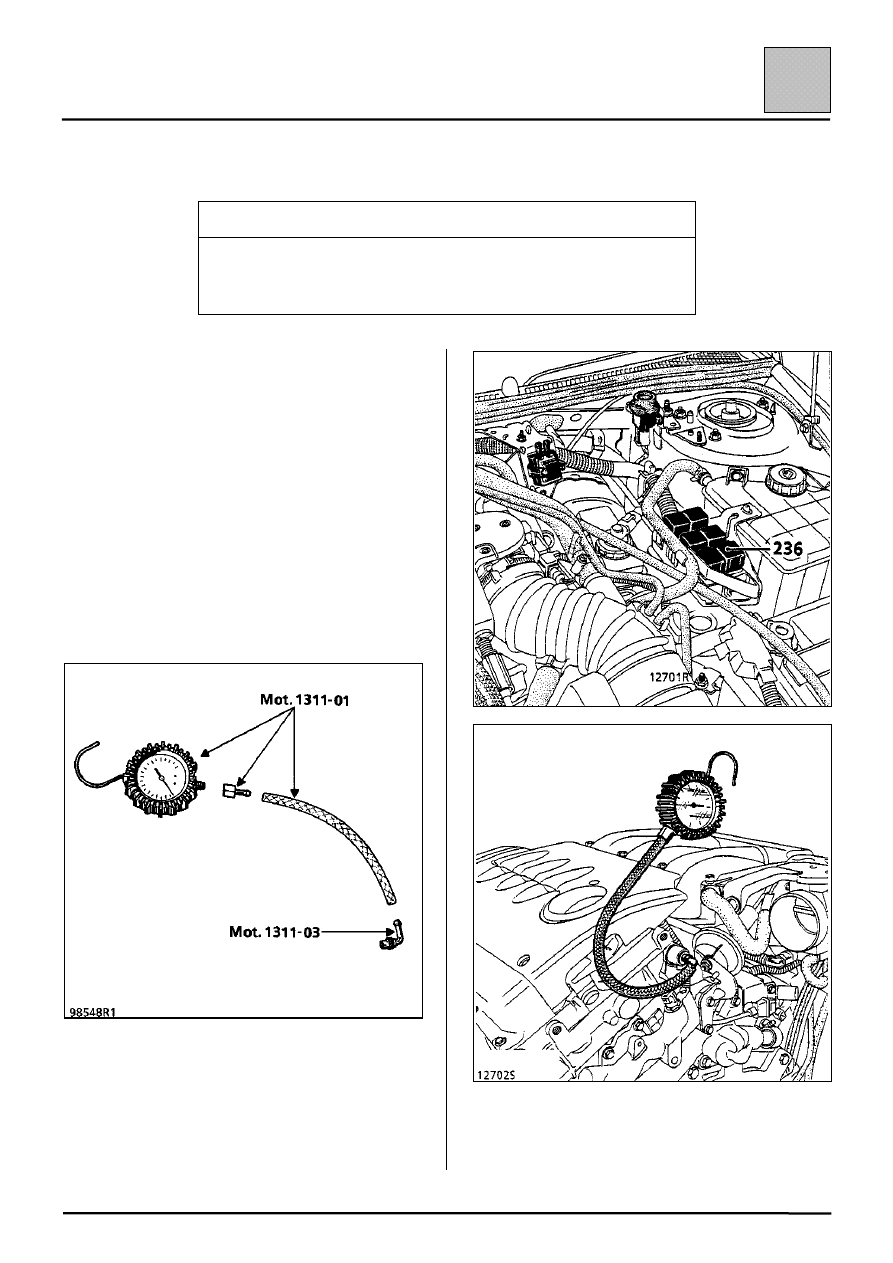

ПРОВЕРКА ДАВЛЕНИЯ ПОДАЧИ ТОПЛИВА И ПРОИЗВОДИТЕЛЬНОСТИ ТОПЛИВНОГО НАСОСА

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1311-01

Переносной комплект для проверки давления
топлива

Mot. 1311-03

Штуцер для измерения давления

ПРОВЕРКА ДАВЛЕНИЯ ПОДАЧИ ТОПЛИВА

Снимите верхнюю крышку двигателя.

На торце топливораспределительной рампы
находится быстроразъемное соединение,
предназначенное для измерения давления.

Присоедините к нему приспособление
Mot. 1311-03. Необходимо добавить
приспособление Mot. 1311-03 к комплекту
Mot. 1311-01.

Присоедините приспособление Mot. 1311-03 к
манометру со шкалой от 0 до +10 бар при
помощи комплекта (Mot. 1311-01).

Перемкните контакты (3) и (5) реле насоса (236).
Проверьте давление, которое должно быть
3 ± 0,2 бара.

При подаче разрежения 500 мбар на регулятор
давления давление топлива должно составить
2,5

(((( 0,2 бара.
