ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-9

83

Компьютер также отключает систему круиз-
контроля при следующих обстоятельствах:

– При ускорении (или замедлении) автомобиля

превышающем 4 м/с

2

.

ПРЕДУПРЕЖДЕНИЕ: Не проводите
испытание работы круиз-контроля путем
вывешивания колес.
При этом ускорение превысит 4 м/с

2

 и система

будет немедленно отключена.

– Если во время работы системы круиз-

контроля скорость движения автомобиля
становится менее 75% значения, записанного
в памяти.

– Если скорость движения находится ниже

уровня скорости, необходимого для активации
круиз-контроля.

– При отсутствии (или неисправности) обоих

стоп-сигналов. При этом контакт 7 компьютера
не замыкается на массу через стоп-сигналы.

– При наличии неисправности, которая влияет

на работу электрических или пневматических
исполнительных механизмов или на
электрические соединения.

Однако, во всех перечисленных выше случаях,
скорость движения сохраняется в памяти
компьютера. Для ее вызова необходимо нажать
правый переключатель на рулевом колесе (O/R –
 O/R).

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-10

83

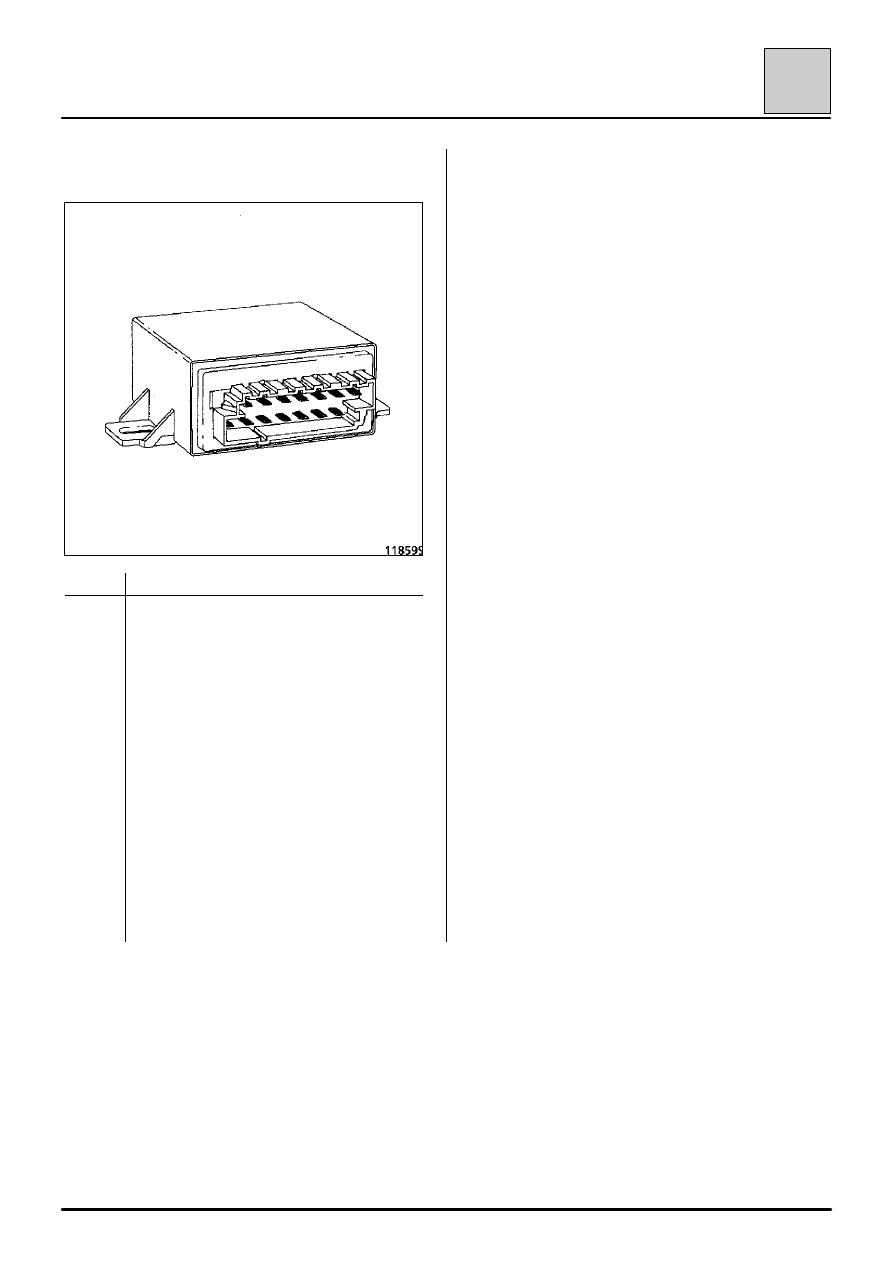

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОННОГО БЛОКА
УПРАВЛЕНИЯ

Контакт

Назначение

1

Подача напряжения на электронасос

2

Передача, выбранная многофункцио-
нальным переключателем
Стоянка/Нейтраль

3

Защитная цепь сцепление – тормоз

4

Резервная

5

Отмена программного управления
системой круиз-контроля

6

Программное управление системой
круиз-контроля

7

Ввод данных о торможении через стоп-
сигналы

8

Информация о поиске неисправности L

9

Управление ускорением

10

Электронное замыкание на массу

11

Подача напряжения на систему круиз-
контроля

12

Управлением замедлением

13

Информация о скорости движения

14

Информация о поиске неисправности К

СХЕМА

Перечень деталей

119

Компьютер автоматической коробки
передач

160

Концевой выключатель педали тормоза

172

Правый задний фонарь

173

Левый задний фонарь

225

Диагностический разъем

232

Реле стартера

241

Реостат или шунт освещения

250

Датчик скорости

260

Блок предохранителей

277 Блок контроля исправности сигнальных

ламп и проводки

331

Переключатели режимов круиз-контроля

344

Вакуумный насос круиз-контроля

345

Предохранительный электромагнитный
клапан круиз-контроля

346

Электромагнитный клапан насоса круиз-
контроля

373

Компьютер круиз-контроля

530

Концевой выключатель педали тормоза

531

Концевой выключатель педали сцепления

627

Выключатель круиз-контроля

645

Коммутационный блок пассажирского
салона

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-11

83

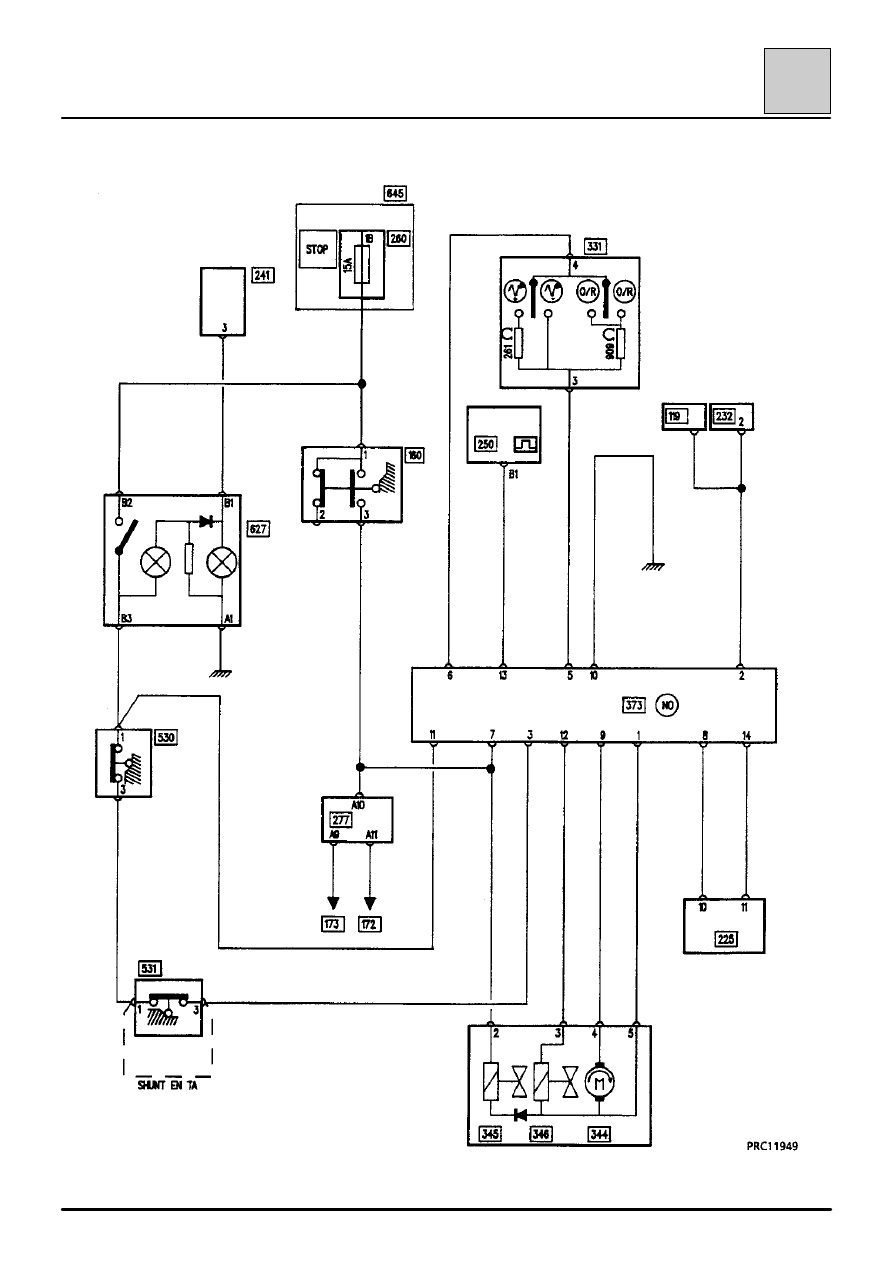

СХЕМА ЭЛЕКТРОПРОВОДКИ

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-12

83

ПОИСК НЕИСПРАВНОСТЕЙ

Некоторые неисправности системы могут быть
обнаружены с помощью диагностического
прибора XR25.

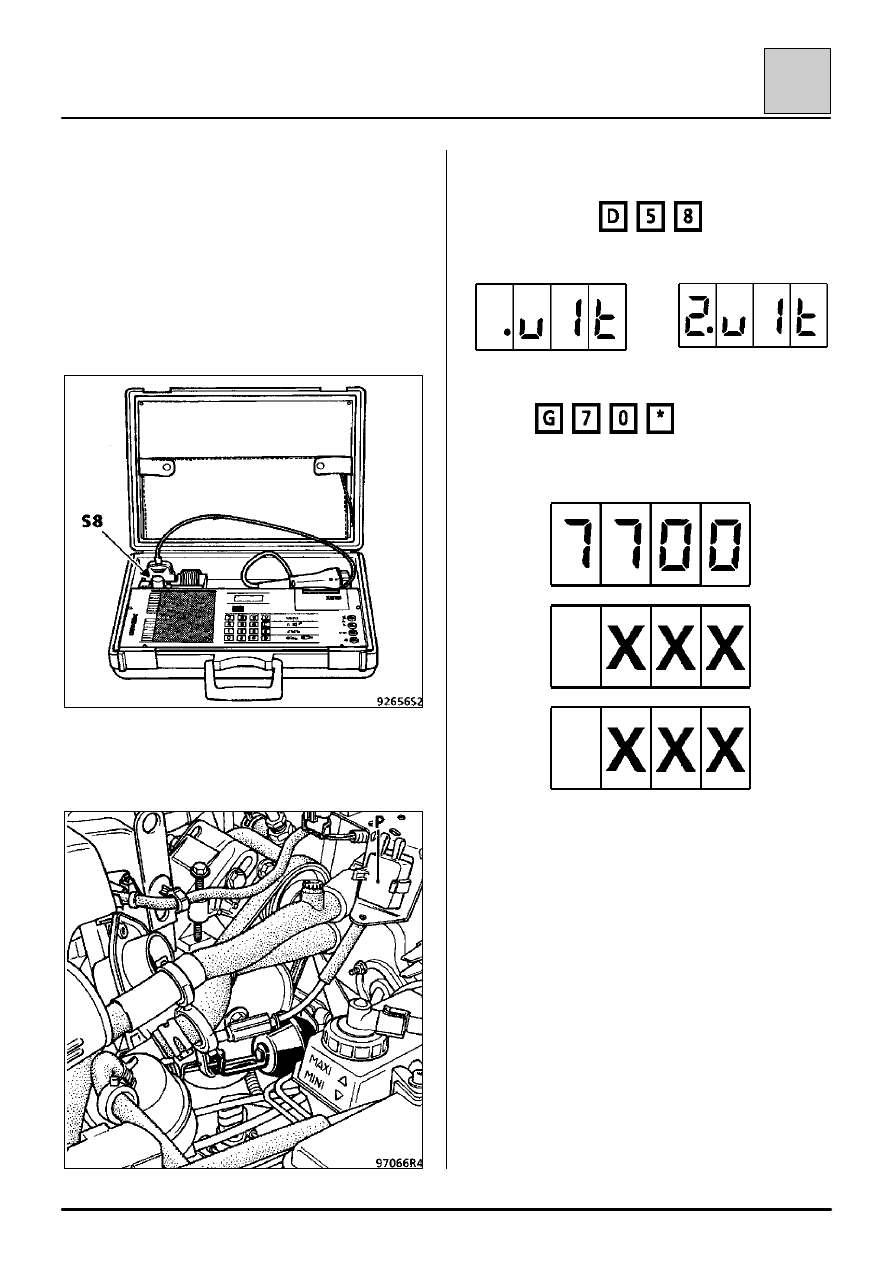

Подсоединение

Используйте кассету № 16 и соответствующую
карточку № 58 для поиска неисправностей.

Подсоедините прибор ХR25 к диагностическому
разъему (Р) в отсеке двигателя.

Установите переключатель ISO в положение S8 и
наберите

На центральном дисплее появится

затем

Идентификация компьютера

Введите

И считайте номер детали на центральном
дисплее прибора XR25:

Номер отображается в виде трех следующих друг
за другом чисел. Каждое число высвечивается
приблизительно в течение 2 секунд.

Индикация повторяется дважды.
